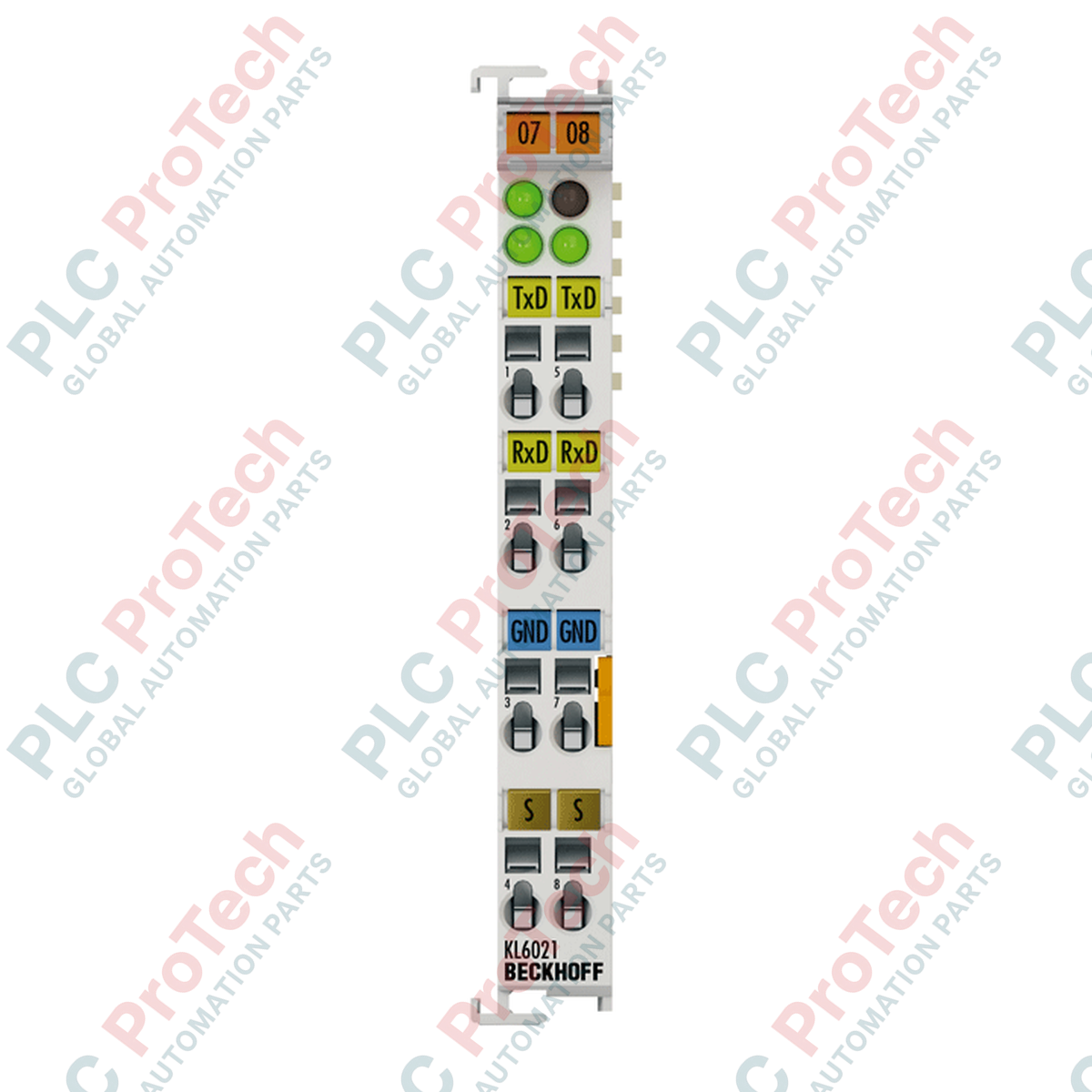

BECKHOFF KS6021 sériové rozhraní RS422/RS485, sběrnicový terminál

Popis

BECKHOFF KS6021 je vysoce výkonná sběrnicová svorka s odpojitelnou úrovní zapojení, navržená pro přímé připojení zařízení s rozhraním RS422 nebo RS485 k systému K-bus. Poskytuje elektricky oddělené rozhraní odolné proti rušení pro obousměrný přenos dat na dlouhé vzdálenosti, díky čemuž je velmi vhodná pro integraci sériových komunikačních zařízení do standardních vstupně-výstupních sítí Beckhoff.

Při provozu v režimu plného nebo polovičního duplexu přenáší a přijímá BECKHOFF KS6021 diferenciální signály pomocí samostatné architektury kanálů TxD a RxD. Sériové rozhraní pracuje nezávisle na základním sběrnicovém systému, což umožňuje řídicí jednotce odesílat data bez kolizí a přijímat data pomocí integrovaného systému vyrovnávací paměti. Tento model má odpojitelnou konstrukci zapojení (označenou předponou KS), která zjednodušuje instalaci svorky, její výměnu a kontrolu zapojení bez odpojování jednotlivých vodičů v provozu.

Funkce

• Odpojitelná úroveň připojení pro rychlou výměnu svorek bez použití nářadí a zjednodušené zapojení.
• Podpora sériových komunikačních standardů RS422 a RS485 pro vysokou odolnost proti rušení.
• Přenos dat v režimu plného nebo polovičního duplexu po kabeláži s kroucenými páry.
• Integrované datové vyrovnávací paměti s přijímací pamětí o kapacitě 128 bajtů a vysílací pamětí o kapacitě 16 bajtů.
• Elektrické oddělení 500 V mezi interní sběrnicí K-bus a vedením signálů v provozu.
• Ruční nastavení adresy není nutné; konfiguraci zajišťuje sběrnicový vazební člen nebo řídicí jednotka.
• Přehledná diagnostika a provozní stav prostřednictvím komunikace K-bus.

Použití

• Integrace sériových zařízení, jako jsou snímače čárových kódů, obslužné terminály a tiskárny, do vstupně-výstupních systémů K-bus.
• Připojení snímačů, řídicích jednotek a průmyslových přístrojů využívajících fyzická rozhraní RS422 nebo RS485.
• Sériová komunikace na dlouhé vzdálenosti až 1000 metrů v průmyslovém prostředí s vysokou úrovní rušení.

Technické specifikace

Obecné

Elektrické a komunikační parametry

Mechanické a environmentální vlastnosti

Shoda a schválení

Pokyny k instalaci

1. Odpojte systém od napětí: Před zahájením instalace terminálu se ujistěte, že je napájení celé sítě K-bus a sběrnicového vazebního členu zcela vypnuté.
2. Namontujte terminál: Zarovnejte terminál na 35mm liště DIN a zatlačte jej dolů, dokud se bezpečně nezajistí na místě. Zajistěte pevný kontakt se sousedním terminálem pomocí bočního systému pero-drážka.
3. Připojení vodiče: Pomocí šroubováku stiskněte kontakt pružinové svorky, zasuňte odizolovaný vodič (nebo dutinku) a svorku uvolněte. Protože se jedná o terminál řady KS, lze celý blok úrovně zapojení zasunout do krytu nebo jej z něj vyjmout jako jeden celek.
4. Připojte stínění: Řádně uzemněte a odstíněte komunikační vedení RS422/RS485, abyste zabránili elektromagnetickému rušení a zachovali integritu signálu.
5. Zapněte napájení a ověřte: Přiveďte napájení na sběrnici K-bus. Ověřte, že diagnostika signalizuje správnou komunikaci na sběrnici K-bus a datovou aktivitu.

Doporučení pro výměnu

BECKHOFF KS6021 má konstrukci s odpojitelným zapojením, která zjednodušuje výměnu. Při výměně stávajícího terminálu lze zapojený odpojitelný blok vyjmout z krytu terminálu bez odpojování jednotlivých signálních vodičů. Ujistěte se, že je systém vypnutý, odpojte konektorový blok, vyměňte kryt terminálu na liště DIN a konektorový blok bezpečně zacvakněte zpět do nové jednotky, abyste minimalizovali prostoje a předešli chybám v zapojení.
