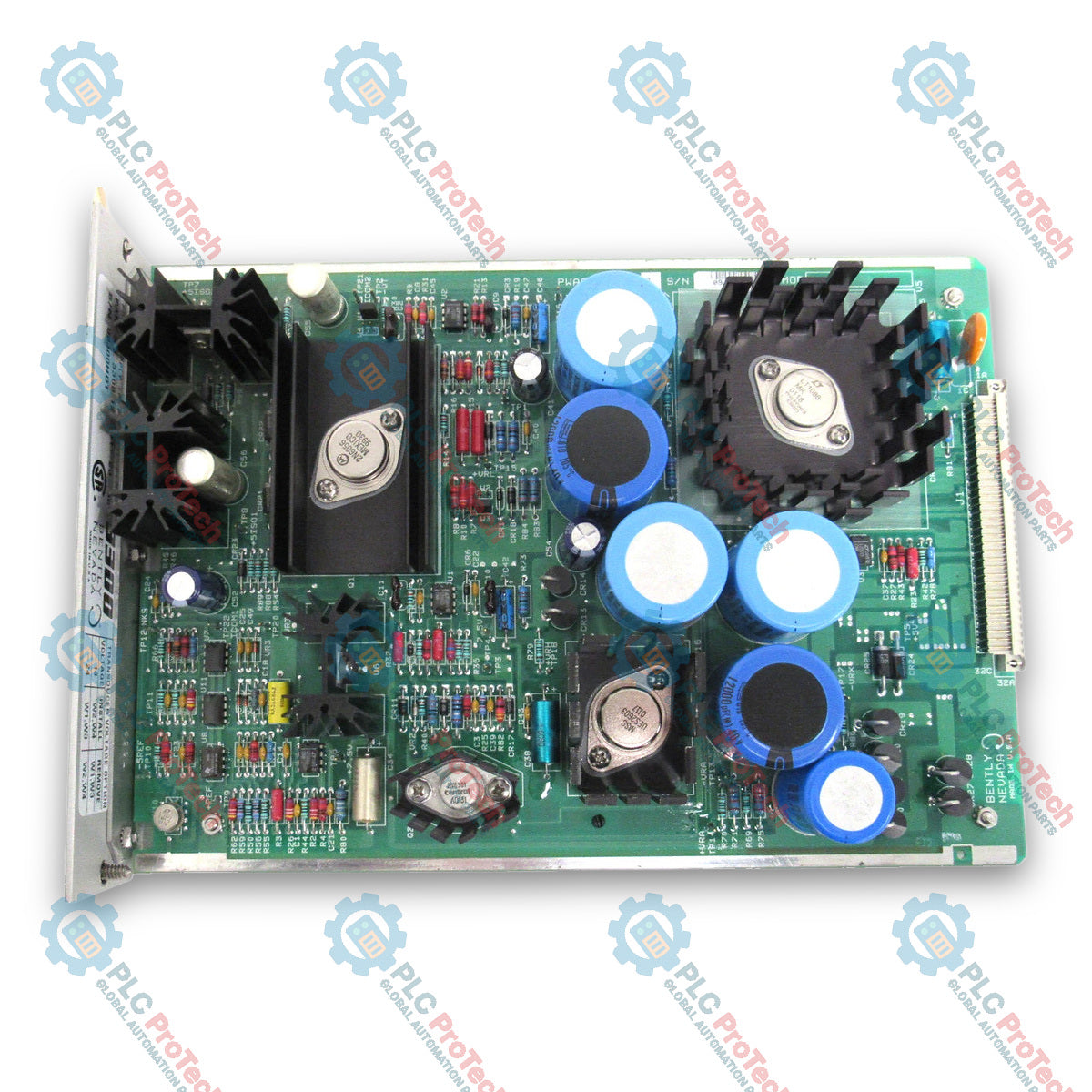

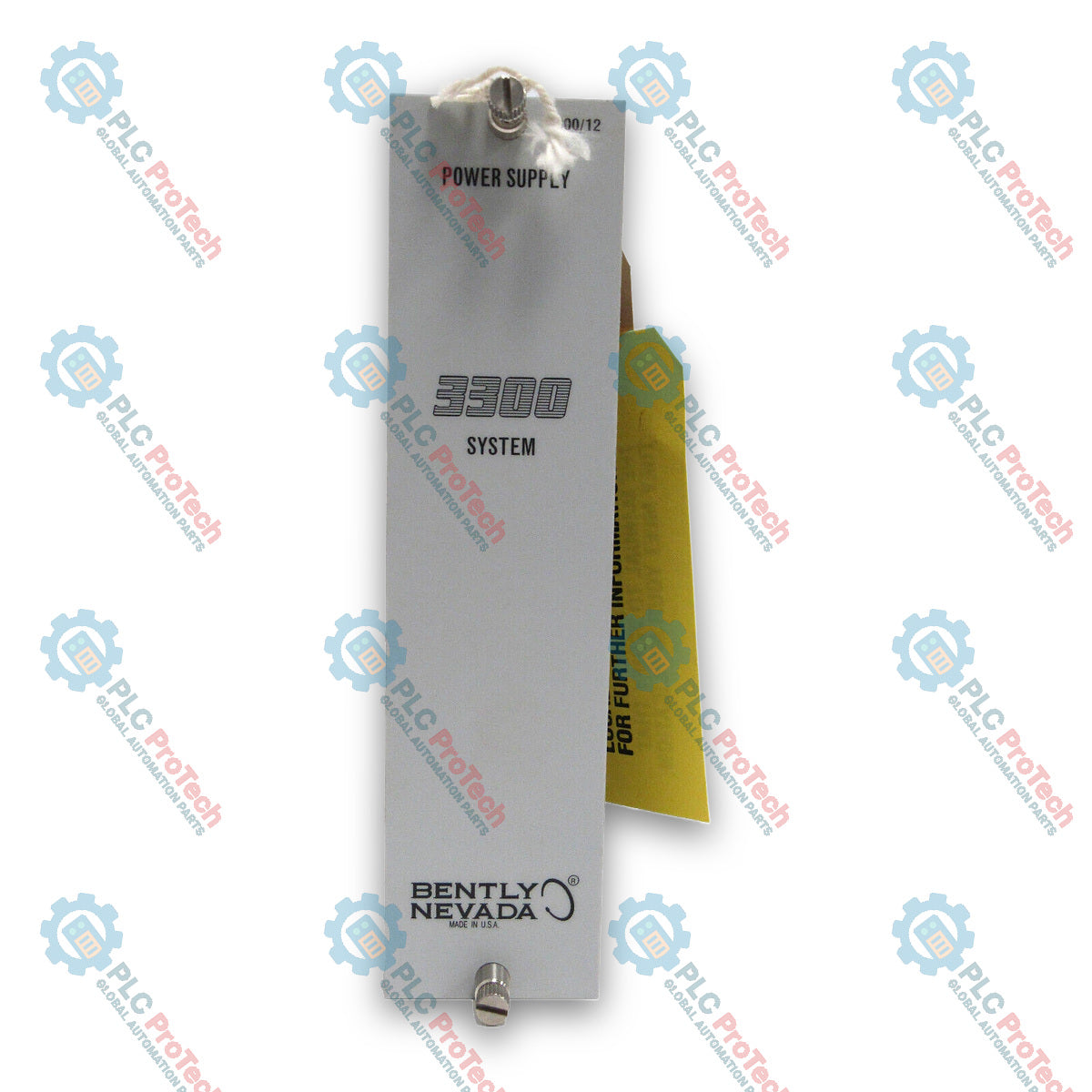

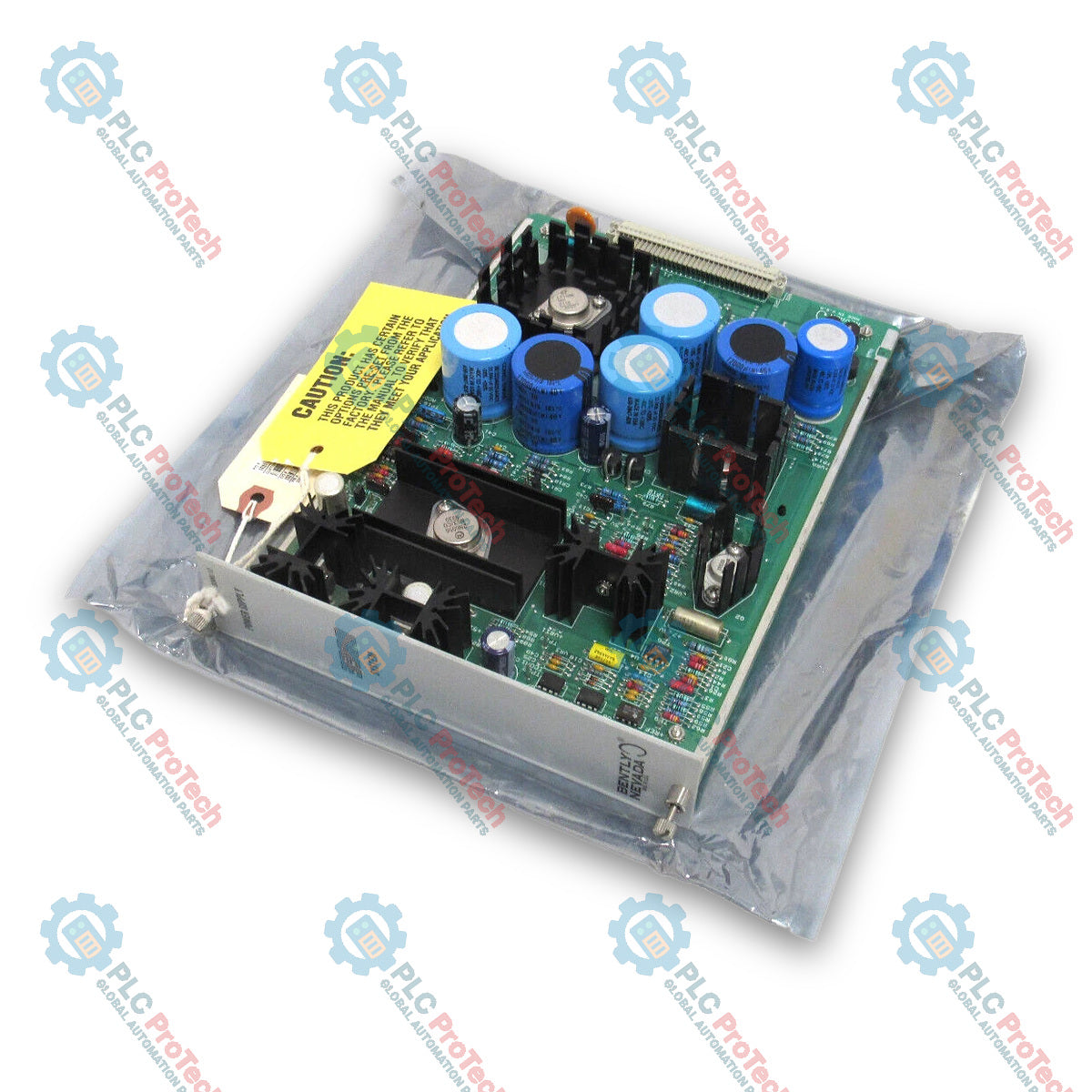

Bently Nevada 3300/12-01-20-00 je napájecí zdroj AC určený pro systém monitorování strojních zařízení 3300. Poskytuje regulované napájení až pro 12 monitorů a jejich příslušné převodníky v rámci jediného racku 3300.
Napájecí zdroj se instaluje do pozice 1, zcela levé pozice racku vedle systémového monitoru. Konfigurace 3300/12-01-20-00 přijímá jednofázové vstupní napětí 95–125 V AC při frekvenci 50–60 Hz s maximálním vstupním proudem 1,0 A.
Napájecí zdroj převádí přiváděné napájení AC na stejnosměrná napětí požadovaná instalovanými monitorovacími moduly. Napájení převodníků lze nakonfigurovat na −24 V DC nebo −18 V DC v závislosti na instalovaném systému převodníků.
Tato konfigurace obsahuje standardní modul napájecího vstupu a neurčuje možnost schválení úřadem. Napájecí filtr síťového šumu je v napájecím zdroji 3300/12 AC součástí standardní výbavy.
Regulovaný napájecí zdroj pro rackové skříně monitorování strojních zařízení Bently Nevada 3300
Napájí až 12 monitorů a příslušných převodníků
Jednofázový vstup 95–125 V AC
Vstupní frekvence 50–60 Hz
Maximální vstupní proud 1,0 A
Konfigurace standardního modulu napájecího vstupu
Uživatelsky programovatelné napájení převodníků −24 V DC nebo −18 V DC
Standardní filtr síťového šumu
Integrované relé OK
Zabírá jednu pozici v racku
Instaluje se do pozice 1 racku 3300
Rackové skříně pro monitorování strojních zařízení Bently Nevada 3300
Distribuce napájení pro instalované moduly monitorování vibrací
Napájecí zdroj převodníků v monitorovacích systémech 3300
Údržba a náhrada stávajících napájecích zdrojů 3300/12 AC
Systémy ochrany strojních zařízení využívající konfigurace převodníků 3300 nebo kompatibilní konfigurace převodníků
| Kód | Konfigurace |
|---|---|
| 3300/12 | Napájecí zdroj AC |
| 01 | 95–125 V AC, 50/60 Hz |
| 20 | Standardní modul napájecího vstupu |
| 00 | Schválení úřadem není vyžadováno |
| Parametr | Specifikace |
|---|---|
| Výrobce | Bently Nevada |
| Model | 3300/12-01-20-00 |
| Typ produktu | Napájecí zdroj AC |
| Systém | Systém 3300 |
| Kapacita racku | Až 12 monitorů a příslušných převodníků |
| Pozice v racku | Pozice 1, zcela vlevo |
| Požadovaný prostor | Jedna pozice v racku |
| Hmotnost | 1 kg (2,2 lb) |
| Parametr | Specifikace |
|---|---|
| Vstupní napětí | 95-125 Vac |
| Fáze | Jednofázový |
| Vstupní frekvence | 50-60 Hz |
| Maximální vstupní proud | 1,0 A |
| Proudový náraz při zapnutí | 26 A špičkově nebo 12 A RMS po dobu jednoho cyklu |
| Jmenovitá hodnota pojistky | 1,5 A, pomalá pojistka |
| Parametr | Specifikace |
|---|---|
| Možnost výstupu 1 | -24 V DC, +0 %, -2,5 % |
| Možnost výstupu 2 | -18 V DC, +1 %, -2 % |
| Konfigurace | Uživatelsky programovatelné |
| Ochrana | Ochrana proti přetížení pro každý kanál na jednotlivých deskách plošných spojů monitorů |
| Parametr | Specifikace |
|---|---|
| Umístění | Vstupní modul napájecího zdroje |
| Typ relé | SPDT |
| Utěsnění | Hermeticky utěsněné |
| Provoz | Normálně pod napětím |
| Jmenovité zatížení kontaktů | 5 A při 28 V ss |
| Jmenovité zatížení kontaktů | 5 A při 120 V stř., 50/60 Hz |
| Jmenovité zatížení kontaktů | 3 A při 220 V stř., 50/60 Hz |
| Životnost kontaktů | Minimálně 10 000 cyklů při jmenovitém zatížení |
| Parametr | Specifikace |
|---|---|
| Provozní teplota | 0 až +65 °C |
| Skladovací teplota | −40 až +85 °C |
| Relativní vlhkost | Až 95 %, bez kondenzace |
| Připojení | Funkce |
|---|---|
| Vstup primárního napájení | Připojení napájení 95–125 V stř. |
| Modul napájecího vstupu | Zajišťuje rozhraní primárního napájení a připojení relé OK |
| Svorky relé OK | Externí signalizace nebo signalizace stavu |
| Připojení racku | Vnitřní rozvod napájení k instalovaným modulům monitorů |
Před výměnou potvrďte úplné číslo modelu 3300/12-01-20-00.
Ověřte, že rack vyžaduje konfiguraci vstupu 95–125 V stř.
Před demontáží nebo instalací napájecího zdroje odpojte primární napájení.
Jednotku instalujte pouze do pozice 1 racku 3300.
Před instalací zkontrolujte modul napájecího vstupu a protilehlé konektory.
Ověřte požadovanou konfiguraci napájení snímačů −24 V ss nebo −18 V ss.
Před zapnutím racku ověřte zapojení primárního napájení a volbu pojistky.
Po zapnutí zkontrolujte funkci relé OK.
Před opětovným uvedením racku do provozu ověřte normální funkci monitoru a snímačů.
Před zapnutím racku ověřte, že vstupní napájení střídavým proudem zůstává v předepsaném rozsahu 95–125 V stř.
Před připojením nebo provozem snímačů v provozu ověřte zvolené výstupní napětí snímače.
Po prvním zapnutí zkontrolujte stav relé OK a stav monitorování.
Pokud ochrana strojního zařízení závisí na racku, mělo by být součástí návrhu systému zváženo externí signalizování ze stavu relé OK.
Při výměně je nutné porovnat úplné katalogové číslo, protože objednací kód 3300/12 určuje vstupní napětí, konfiguraci modulu napájecího vstupu a schválení certifikačními orgány.
The 3300/12-01-20-00 Konfigurace používá standardní modul napájecího vstupu se vstupem 95–125 V stř. a bez možnosti schválení certifikačními orgány.
Před demontáží zaznamenejte stávající konfiguraci napájení snímačů, protože volby výstupu −24 V ss a −18 V ss lze programovat v provozu.
