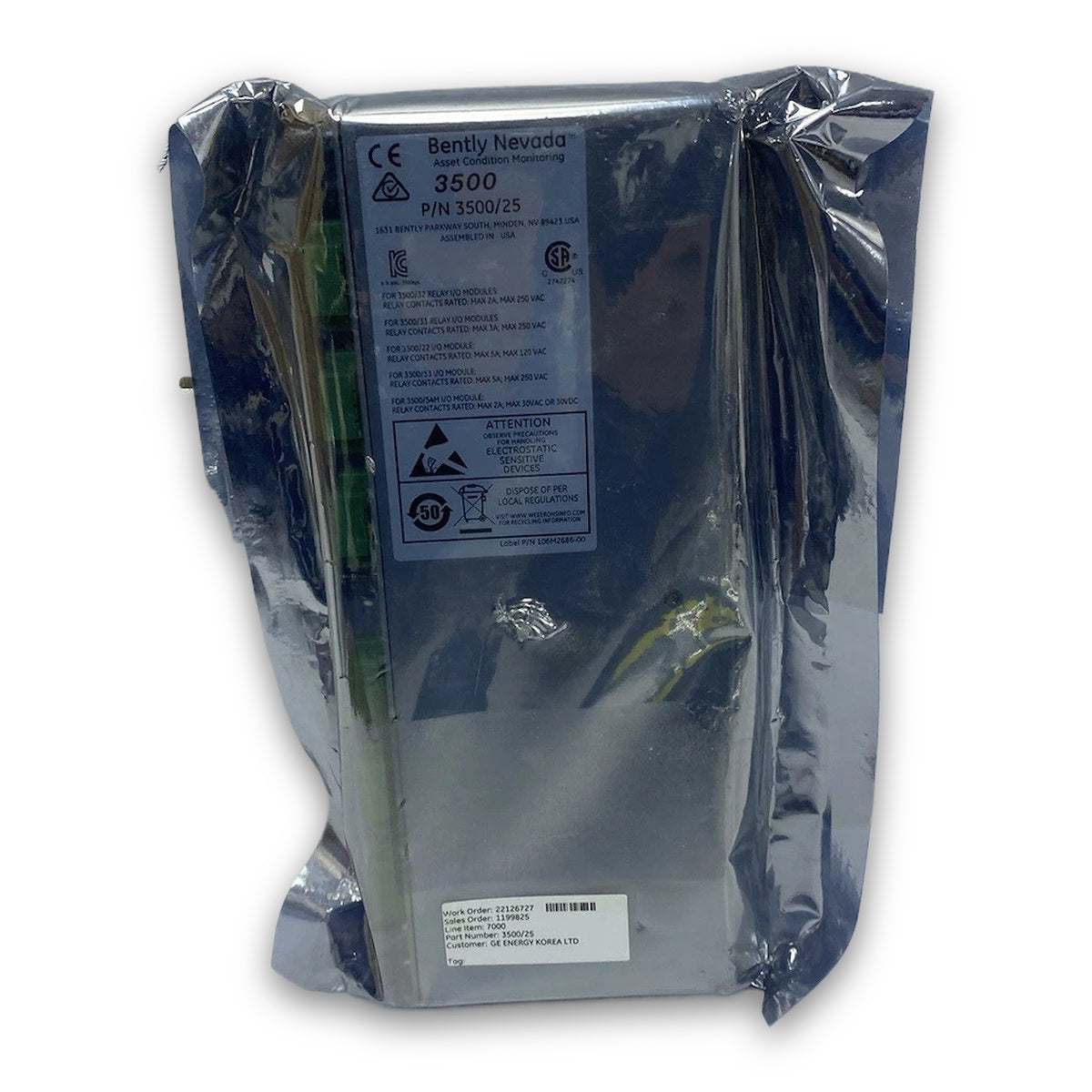

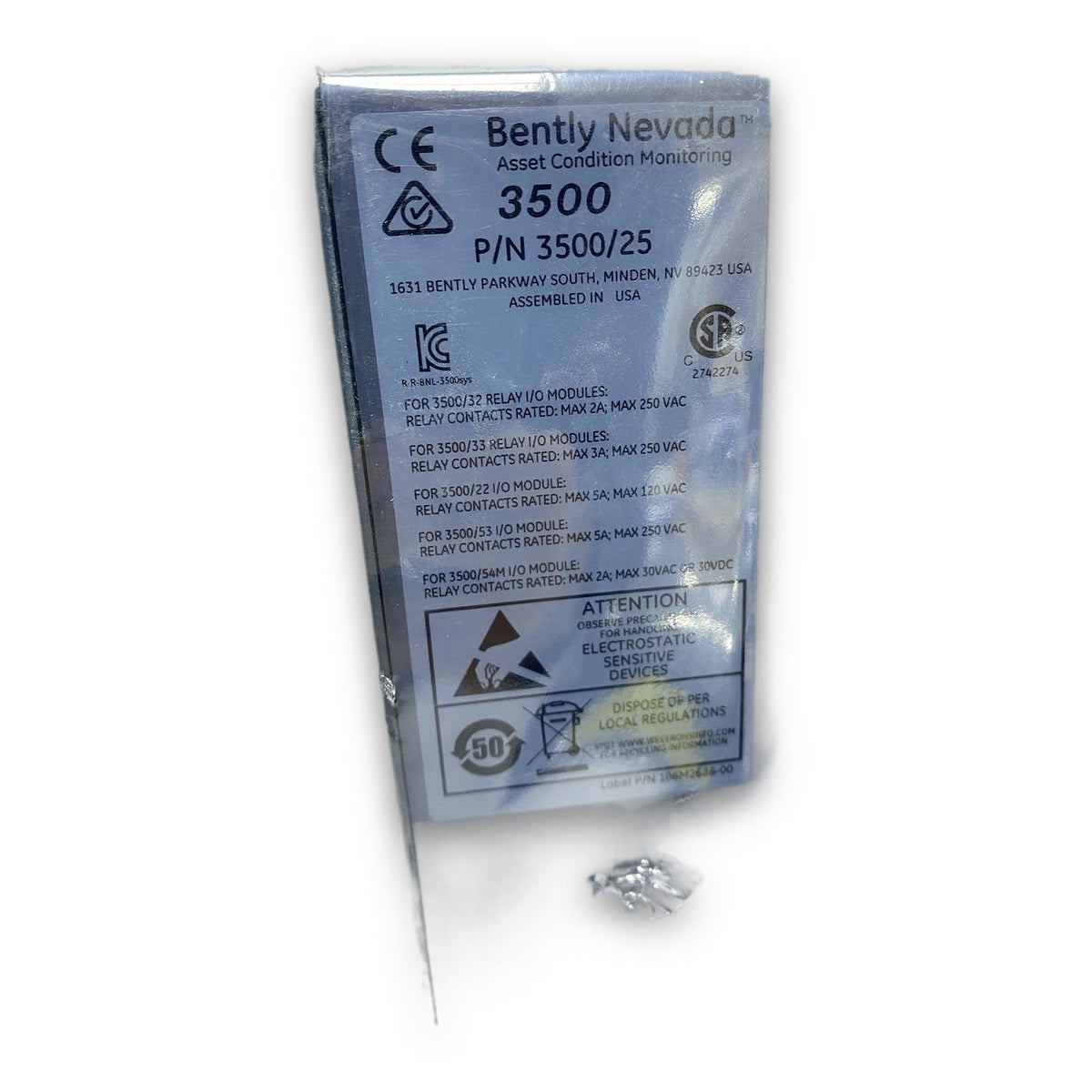

Bently Nevada 3500/25 125800-01 je vstupně-výstupní modul Keyphasor s interním zakončením pro systém Enhanced Keyphasor 3500/25. Modul zajišťuje zadní rozhraní vstupů snímačů Keyphasor a vyrovnávacích výstupů signálu Keyphasor.
125800-01 je neizolovaná konfigurace vstupů/výstupů. Při použití s příslušným modulem Keyphasor 3500/25 přijímá signály ze snímačů sond přiblížení nebo magnetických snímačů. Každý kanál Keyphasor podporuje buzení snímače −24 V DC až do 40 mA.
Modul zajišťuje interní zakončení pro připojení v terénu. Vyrovnávací výstupy Keyphasor jsou také dostupné na zadní straně racku prostřednictvím konektorů Euro Style.

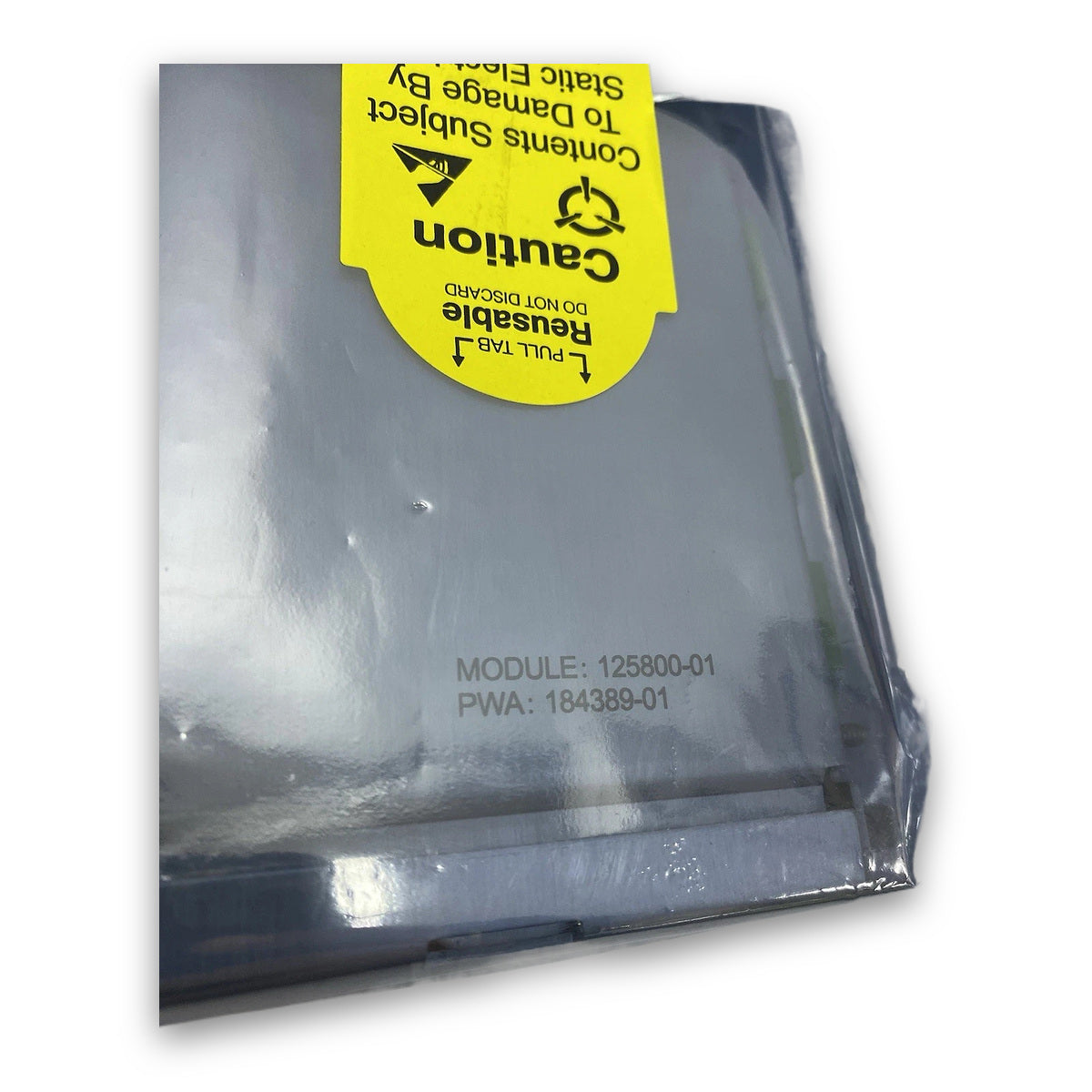

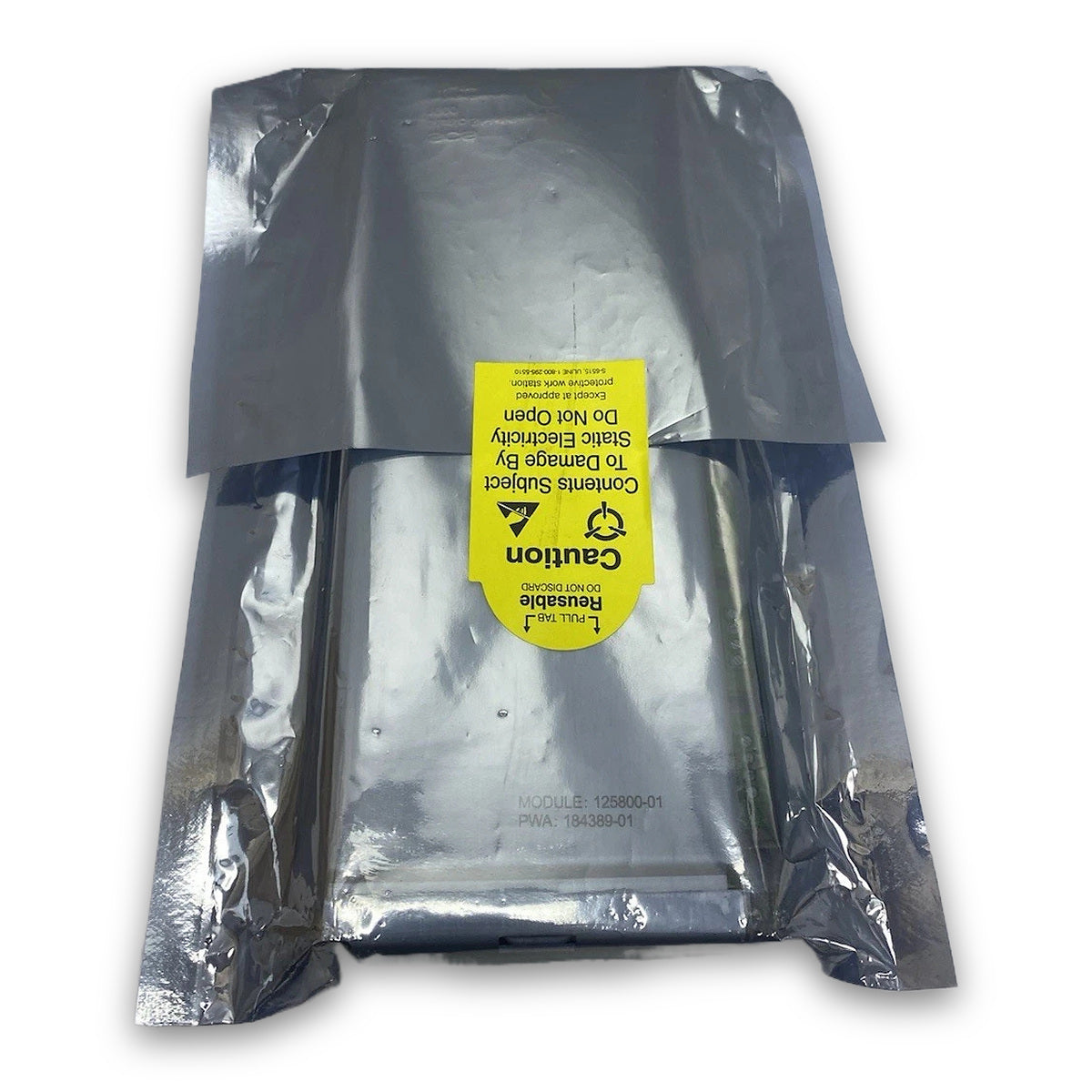

Identifikace PWA 184389-01 je spojena s touto sestavou 125800-01. Při nákupu náhrady by mělo číslo náhradního dílu Bently Nevada 125800-01 zůstat primárním číslem.
Vstupně-výstupní modul Keyphasor pro systém Bently Nevada 3500/25
Konfigurace s interním zakončením
Neizolované provedení vstupů/výstupů Keyphasor
Podporuje až dva vstupní kanály snímačů Keyphasor
Přijímá vstupní signály ze sond přiblížení nebo magnetických snímačů
Rozsah vstupního signálu od +0,8 V do −21,0 V
Napájení snímače −24 V DC při maximálně 40 mA na kanál
Zadní vyrovnávací výstupy signálu Keyphasor
Zadní připojení Euro Style
Zabírá jeden zadní slot racku plné výšky
Identifikace PWA 184389-01
Zakončení snímače Keyphasor v rackech ochrany strojů 3500
Měření referenčních otáček hřídele
Získávání referenčního fázového signálu
Podpora měření amplitudy a fáze vibrací 1X
Aplikace Keyphasor se sondami přiblížení
Vstup signálu magnetického snímače
Náhrada stávajících vstupně-výstupních modulů 125800-01 s interním zakončením
| Parametr | Specifikace |
|---|---|
| Výrobce | Bently Nevada |
| Systém | 3500/25 Enhanced Keyphasor |
| Číslo dílu | 125800-01 |
| PWA | 184389-01 |
| Typ produktu | Vstupně-výstupní modul Keyphasor |
| Typ zakončení | Interní zakončení |
| Izolace | Neizolované |
| Kapacita kanálů | Až 2 signály snímačů |
| Podporované snímače | Sondy přiblížení nebo magnetické snímače |
| Požadavky na rack | 1 zadní slot plné výšky |
| Parametr | Specifikace |
|---|---|
| Rozsah vstupního signálu | +0,8 V až −21,0 V |
| Vstupní impedance | minimálně 21,8 kΩ |
| Podporovaná vstupní frekvence | 1 až 1 200 000 cpm (0,017 až 20 kHz) |
| Maximální frekvence vstupu více událostí | 20 kHz |
| Požadavek na pasivní magnetický snímač | Otáčky hřídele vyšší než 200 ot/min (3,3 Hz) |
| Parametr | Specifikace |
|---|---|
| Minimální signál automatického prahu | 2 V špička-špička |
| Minimální rychlost automatického prahu | 120 ot/min (2 Hz) |
| Rozsah manuálního prahu | 0 až −20 V DC |
| Minimální signál manuálního prahu | 500 mV špička-špička |
| Minimální frekvence manuálního prahu | Nad 0,017 Hz |
| Hystereze | Uživatelsky volitelné od 0,2 do 2,5 V |
| Parametr | Specifikace |
|---|---|
| Zadní vyrovnávací výstupy | 2 výstupy Keyphasor |
| Zadní připojení | Konektory Euro Style |
| Impedance vyrovnávacího výstupu | maximálně 504 ohmů |
| Napájení snímače | -24 V DC |
| Maximální napájecí proud snímače | 40 mA na kanál |
| Parametr | Specifikace |
|---|---|
| Rozměry (V × Š × H) | 241,3 × 24,4 × 103,1 mm |
| Rozměry (V × Š × H) | 9,50 × 0,96 × 4,06 palce |
| Hmotnost | 0,46 kg (1,01 lb) |
| Prostor v montážní skříni | 1 zadní slot plné výšky |
| Parametr | Specifikace |
|---|---|
| Provozní teplota | -30 až +65 °C |
| Skladovací teplota | -40 až +85 °C |
| Relativní vlhkost | 95 %, bez kondenzace |
| Rozhraní | Funkce |
|---|---|
| CH 1 | Vstupní kanál převodníku Keyphasor |
| CH 2 | Vstupní kanál převodníku Keyphasor |
| Interní zakončení | Polní připojení signálů převodníku a související kabeláže |
| Vyrovnávací výstupy KPH | Zadní vyrovnávací výstupy signálu Keyphasor |
| Rozhraní montážní skříně | Připojení k přidruženému hlavnímu modulu 3500/25 prostřednictvím montážní skříně |
Před výměnou ověřte číslo náhradního dílu Bently Nevada 125800-01.
Potvrďte, že stávající systém vyžaduje konfiguraci I/O s interním zakončením.
Před výběrem náhrady ověřte, že instalovaný I/O modul je neizolovaný.
Před vyjmutím modulu zdokumentujte stávající polní kabeláž CH 1 a CH 2.
Před odpojením polní kabeláže odpojte příslušné systémové obvody.
Před instalací zkontrolujte konektor modulu a rozhraní pro připojení k montážní skříni.
Znovu připojte kabeláž převodníku a vyrovnávacích výstupů podle stávající dokumentace systému.
Po instalaci potvrďte odpovídající konfiguraci modulu Keyphasor 3500/25.
Před opětovným uvedením monitorovacího systému do provozu ověřte vstupní a výstupní signály Keyphasor.
Díl 125800-01 by měl být konfigurován prostřednictvím přidruženého systému Keyphasor 3500/25, nikoli považován za samostatné zařízení pro zpracování signálu.
Před uvedením do provozu potvrďte vybraný typ převodníku a charakteristiky signálu. Bezkontaktní sondy a magnetické snímače mají odlišné provozní požadavky.
Nastavení prahové hodnoty a hystereze by mělo odpovídat skutečným charakteristikám signálu Keyphasor. Před výměnou je třeba zaznamenat stávající konfiguraci systému.
Po instalaci ověřte každý ze dvou vstupních kanálů Keyphasor samostatně.
Potvrďte, že signál převodníku zůstává v podporovaném rozsahu vstupu.
Zkontrolujte vyrovnávací výstupy Keyphasor, pokud je využívá jiné monitorovací nebo diagnostické zařízení.
Před dokončením uvedení do provozu porovnejte otáčky hřídele a chování fázové reference se známými provozními podmínkami stroje.
Díl 125800-01 je konkrétně neizolovaný Keyphasor I/O modul s interním zakončením.
Nenahrazujte dílem 126648-01 pouze proto, že oba díly patří do systému 3500/25. Díly 126648-01 používají externí zakončení.
Obdobně jsou izolované konfigurace I/O samostatnými náhradními díly a bez ověření architektury instalovaného systému by neměly být považovány za ekvivalentní.
Použijte 125800-01 jako hlavní číslo náhradního dílu při zajišťování náhrady. Označení PWA 184389-01 lze použít jako dodatečný identifikační údaj.
