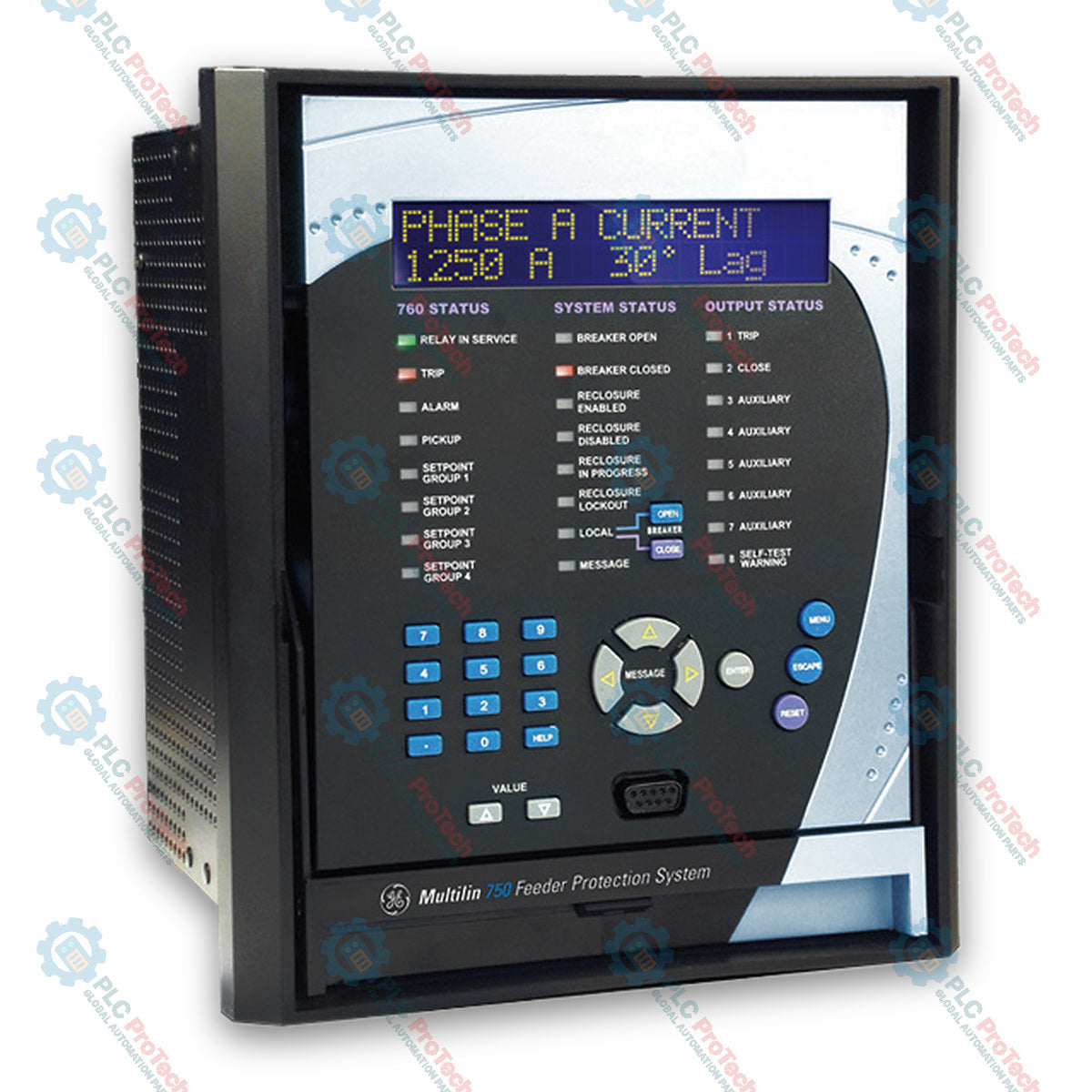

GE Multilin 750-P5-G1-S1-HI-A20-R – relé pro řízení napáječe

SKU 750-P5-G1-S1-HI-A20-R

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: 750-P5-G1-S1-HI-A20-R
Origin United States
Product Type: 750 Řídicí relé podavače
Payment: T/T, Western Union
Weight: 11.0 kg
Dimensions: 225 mm x 275 mm x 210 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

GE Multilin 750-P5-G1-S1-HI-A20-R je digitální relé pro správu distribučních vývodů určené k primární ochraně, řízení a správě majetku distribučních vývodů v systémech s pevně uzemněným nulovým bodem, s uzemněním přes vysokou impedanci nebo s rezonančním uzemněním. Zařízení je vybaveno výkonnou mikroprocesorovou architekturou, pamětí flash pro aktualizace v provozu a oscilografickým záznamem v reálném čase; poskytuje integrované měření proudu, napětí, frekvence, výkonu a energie, takže není nutné používat pomocná měřicí zařízení. Komunikační rozhraní zahrnuje přední port RS232, dva zadní porty RS485/RS422 a podporu protokolů Modbus RTU, Modbus TCP/IP a DNP 3.0 Level 2 prostřednictvím sériových fyzických vrstev nebo volitelné ethernetové fyzické vrstvy 10 Mb/s. GE Multilin 750-P5-G1-S1-HI-A20-R zpracovává vstupy z fázových transformátorů proudu 5 A, transformátorů proudu nulové složky 1 A a citlivých transformátorů zemního proudu 1 A a generuje výstupní signalizaci prostřednictvím osmi elektromechanických výstupních relé, jednoho vysokorychlostního polovodičového výstupu SCR a osmi galvanicky oddělených analogových výstupů 4–20 mA.

Funkce

Kompletní časová a okamžitá nadproudová ochrana fází, nulového vodiče, zemního a citlivého zemního proudu s 15 standardními a vlastními křivkami FlexCurve
Směrová výkonová ochrana, směrová nadproudová ochrana, detekce zpětného toku výkonu a ochrana proti zemnímu spojení v omezené zóně
Integrovaná kontrola synchronismu dohlížející na sepnutí vypínače prostřednictvím rozdílů napětí, frekvence a fázového úhlu
Podpěťová, přepěťová, podfrekvenční a nadfrekvenční ochrana se sledováním poklesu frekvence podle rychlosti změny
Komplexní monitorování vypínače včetně výpočtů opotřebení kontaktů, počítadla vypnutí a kontroly vypínací a zapínací cívky
Integrované zachycování průběhů s uložením až 256 cyklů síťové frekvence, záznamník událostí s uložením až 256 událostí a osmikanálový datalogger
Konstrukce s výsuvným modulem pro snadné testování, údržbu a rychlou výměnu
Varianta pro náročné chemické prostředí s konformním povlakem pro korozivní nebo vlhké instalace

Použití

Primární ochrana a řízení distribučních vývodů v energetických a průmyslových elektrických systémech
Schémata blokování přípojnic, blokování mezi zařízeními a automatického přepínání přípojnic (throw-over)
Systémy odlehčení zátěže založené na prvcích podpěťové, přepěťové, podfrekvenční a nadfrekvenční ochrany
Ochrana propojení distribuovaných zdrojů (DG) a monitorování zpětného toku výkonu
Záložní ochrana transformátorů, přenosových vedení a distribučních přípojnic

Informace pro objednání

Varianta objednacího kódu	Popis	Kód výběru
Vstupy fázového proudu	Vstupy fázového proudu 5 A	P5
Vstupy zemního proudu	Vstupy pro proud nulové složky 1 A	G1
Vstupy citlivé na zemní proud	Vstup citlivý na zemní proud 1 A	S1
Varianty napájení	88–300 VDC / 70–265 VAC při 48–62 Hz	HI
Analogové výstupy	Osm analogových výstupů 4–20 mA	A20
LED indikátor stavu vypínače	LED indikátor sepnutí červeného vypínače	R
Ochrana proti vlivům prostředí	Varianta pro náročné chemické prostředí	Konformní povlak

Technické specifikace

Parametr	Specifikace
Výrobce	GE Multilin
Jmenovitá hodnota fázového CT	5 A sekundárně
Jmenovitá hodnota zemního CT	1 A sekundárně
Jmenovitá hodnota citlivého zemního CT	1 A sekundárně
Řídicí napájení (rozsah HI)	88–300 VDC / 70–265 VAC při 48–62 Hz
Příkon	Jmenovitě 25 VA, maximálně 35 VA
Doba podržení napětí	30 ms
Signály analogových výstupů	Osm kanálů 4–20 mA (plně izolovaných)
Elektromechanická výstupní relé	8 výstupů (2 typu A pro ovládání vypínače, 5 programovatelných typu C, 1 typu C pro alarm autotestu)
Polovodičový výstup	Vysokorychlostní SCR (sepnutí a přenos: 15 A, 250 VDC po dobu 500 ms)
Digitální vstupy	14 kontaktních vstupů (suché: poskytováno 132 VDC, 2 mA; mokré: 30–300 VDC, 2 mA)
Analogový vstup	0–1 mA, 0–5 mA, 0–10 mA, 0–20 mA nebo 4–20 mA (impedance 375 ohmů)
Sériová komunikace	Přední port RS232, zadní dvojité porty RS485/RS422 (300 až 19 200 baudů)
Provozní teplota	-40 °C až +60 °C
Skladovací teplota	-40 °C až +85 °C
Provozní vlhkost	Až 95 % bez kondenzace při 55 °C
Stupeň krytí IP	IP40 vpředu, IP20 vzadu

Připojení/rozhraní

Kontakt / port	Funkce
G7, H7 / G8, H8 / G9, H9	Vstupy proudu fáze A, fáze B, fáze C
G3, H3	Vstup zemního proudu
G10, H10	Citlivý vstup zemního proudu
G5, H5 / G6, H6	Vstupy fázového napětí (Va, Vb, Vc, Vcom)
G4, H4	Vstup synchronizačního napětí
H11, H12	Vstupy řídicího napájení (+/L, -/N)
G11, G12	Připojení uzemnění / bezpečnostního uzemnění
C1 - C7, C10 - C11	Programovatelné logické vstupy a řízení přístupu
D1 - D7	Další programovatelné logické vstupy
G1, H1 / G2, H2	Vstupy monitorování cívky 1 / monitorování cívky 2
E1, F1	Polovodičový výstup vypnutí
E2, F2 / E3, F3	Výstupní relé 1 (vypnutí) / 2 (sepnutí)
E4-F4, E5-F5, E6-F6, E7-F7, E8-F8, E9-F9, E10-F10	Výstupní relé 3 až 7 (pomocné, typ C)
E11, F11, E12, F12	Výstupní relé 8 (výstražný alarm autotestu)
A1, A2	Analogový vstup (+/-)
A3, A4 až A11, A12	Analogové výstupy 1 až 8
B1, B2, B3 / B4, B5, B6	Připojení portu COM1 RS485/RS422
B7, B8	Připojení portu COM2 RS485
Přední panel RJ-45 / RS232	Programovací port místního počítače

Pokyny k instalaci

Před přivedením pomocného řídicího napětí zajistěte přímé připojení svorky bezpečnostního uzemnění reléové jednotky k ochrannému uzemnění panelu.
Veškeré vedení proudových transformátorů připojte pomocí svorkových spojů zkratovacího typu, aby se zabránilo nebezpečnému vysokému napětí při rozpojeném sekundárním obvodu CT.
Komunikační kabeláž veďte pomocí stíněných kroucených dvojlinek a stínění kabelů uzemněte výhradně na straně PLC/počítačového hostitele.
Před připojením napětí ověřte, že jmenovité hodnoty pomocného napájecího zdroje odpovídají rozsahům řídicího napětí HI (88–300 VDC nebo 70–265 VAC).
Zachovejte čisté a nezakryté ventilační cesty kolem výsuvného šasi, aby byly dodrženy provozní limity prostředí od -40 °C do +60 °C.

Shoda a certifikace

cULus (UL508, UL1053, C22.2 No 14)
CE (EN60255-5, EN50263)
Normy IEC (řada IEC 61000-4, řada IEC 60255, IEC 60529, řada IEC 60068)
Normy IEEE / ANSI (IEEE/ANSI C37.90.1, C37.90.2, C37.90.3)

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What power supply voltage range does the relay module accept?

The module operates from an internal high-range power supply supporting 88 to 300 VDC or 70 to 265 VAC at 48 to 62 Hz.

What current transformer ratings are specified for the AC inputs?

The device processes 5 A secondary inputs on the phase CT channels alongside 1 A secondary inputs on both ground and sensitive ground CT channels.

How many analog outputs are available on this model?

The relay includes eight fully isolated 4-20 mA analog output channels programmable to transmit any of thirty-one internal measured parameters.

Does the unit include environmental protection against corrosive gases?

The device features factory-applied conformal coating designed to protect internal circuit assemblies in harsh chemical and high-humidity operational environments.
