Manufacturer: General Electric
Product No.: IC609SJR110
Country of origin:United States
Product Type: Programovatelný logický automat
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

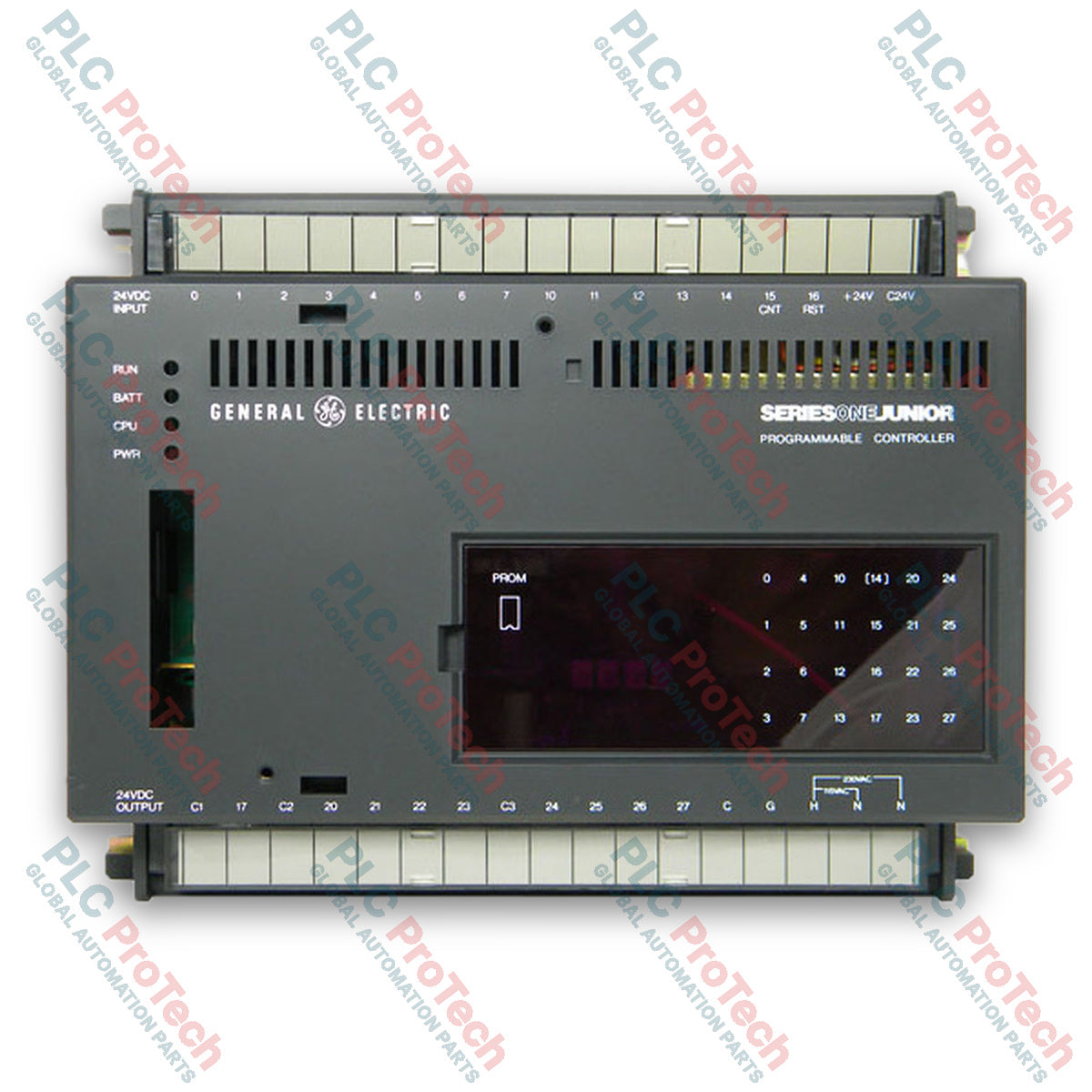

GE IC609SJR110 je programovatelný procesor řady Series One Junior určený k samostatnému řízení průmyslových strojů a kompaktnímu sekvencování procesů. Jednotka pracuje s volitelným napájením 115/230 V AC a přímo na základní šasi integruje centrální procesorovou jednotku, interní řídicí logiku a 24 pevných diskrétních vstupních/výstupních bodů. Diskrétní I/O se skládá z 15 vstupních obvodů s DC spínáním do země a 9 výstupních obvodů s DC spínáním do země, což poskytuje kompletní automatizační řešení pro zařízení vyžadující přímé polovodičové spínání stejnosměrného proudu.
Vstupní obvody řídicí jednotky přijímají diskrétní signály ZAP/VYP ze suchých kontaktů, koncových spínačů, tlačítek a polovodičových snímačů. Standardní vstupy pokrývají obvodové reference 0 až 14, zatímco reference 15 a 16 lze nakonfigurovat jako vstup vysokorychlostního čítače a resetovací vstup nebo je využít jako standardní diskrétní vstupy s DC spínáním do země. Obvod 15 vyžaduje při použití v režimu čítače zdroj signálu s otevřeným kolektorem. 9 výstupních obvodů s DC spínáním do země (reference 17 až 27) pracuje v rozsahu zatížení 5 až 24 V DC a umožňuje připojení solenoidů, signálních lamp, indikátorů a oddělovacích relé. Samostatné LED indikátory na předním panelu zobrazují aktuální provozní stav ZAP/VYP každého vstupního a výstupního obvodu.
| Parametr | Specifikace |
|---|---|
| Produktová řada | GE Series One Junior |
| Číslo modelu | IC609SJR110 |
| Typ modulu | Základní jednotka procesoru programovatelného automatu |
| Provozní napájecí vstup | 115/230 V AC, 50/60 Hz |
| Celkový počet integrovaných I/O bodů | 24 bodů (15 vstupů / 9 výstupů) |
| Typ diskrétního vstupu | DC spínání do země (aktivní v nízké úrovni) |
| Počet vstupních obvodů | 15 obvodů (reference 0 až 16 v osmičkové soustavě) |
| Jmenovité vstupní napětí naprázdno | 24 V DC |
| Maximální napětí vstupní svorky bez zatížení | 26 V DC |
| Jmenovitý vstupní proud | 12 mA |
| Vstupní impedance | 1,8 kOhm |
| Rozsah vstupního napětí ve stavu ZAP | 0 až 7 V DC |
| Rozsah vstupního napětí ve stavu VYP | 18 až 26 V DC |
| Vstupy vysokorychlostního čítače | Obvody 15 (počítání) a 16 (reset); obvod 15 vyžaduje zařízení s otevřeným kolektorem |
| Typ diskrétního výstupu | DC spínání do země |
| Počet výstupních obvodů | 9 obvodů (reference 17 až 27 v osmičkové soustavě) |
| Rozsah provozního výstupního napětí | 5 až 24 V DC |
| Špičkové výstupní napětí | 45 V DC |
| Trvalý výstupní proud (obvody 17 až 23) | maximálně 1,0 A na obvod |
| Trvalý výstupní proud (obvody 24 až 27) | maximálně 0,5 A na obvod |
| Maximální zapínací proud (obvody 17 až 23) | 4 A po dobu 10 ms |
| Maximální zapínací proud (obvody 24 až 27) | 1 A po dobu 100 ms |
| Maximální úbytek napětí ve stavu ZAP | 0,9 V DC při 1,0 A (obvody 17 až 23); 1,5 V DC při 0,5 A (obvody 24 až 27) |
| Maximální svodový proud ve stavu VYP | 0,1 mA |
| Indikace stavu | Samostatný LED indikátor pro každý vstupní a výstupní kanál |
| Země původu | Spojené státy |
Vodiče vnějšího zapojení se připojují přímo ke svorkovnicím umístěným na čelní straně základny řídicí jednotky. Protože vstupní část využívá obvody s DC spínáním do země, externí spínací zařízení stahují napětí na svorce směrem ke společnému vodiči, čímž se aktivuje vstup: přivedené napětí mezi 0 a 7 V DC představuje stav ZAP, zatímco 18 až 26 V DC představuje stav VYP. Při použití obvodů 15 a 16 ke sledování vysokorychlostních pulzů musí být obvod 15 řízen tranzistorem s otevřeným kolektorem nebo kompatibilním výstupem NPN, aby byly zajištěny čisté přechody pulzů. Výstupní obvody 17 až 27 spínají zápornou větev uživatelem dodávaných zátěží 5 až 24 V DC; externí indukční zátěže, jako jsou solenoidové ventily a cívky DC relé, vyžadují instalaci ochranných diod proti přechodovým jevům přímo přes svorky zátěže, aby zpětný indukční ráz nepoškodil polovodičové výstupní budiče.
IC609SJR110 funguje jako samostatný řídicí systém a je plně kompatibilní s programovacími nástroji Series One Junior, včetně specializovaného ručního programátoru a softwarových vývojových prostředí. V aplikacích vyžadujících více než 24 integrovaných diskrétních I/O obvodů lze IC609SJR110 rozšířit připojením rozšiřující jednotky Series One Junior (například jednotky IC609EXP110 s 24V DC spínáním do země) nebo propojením s rozšiřujícím stojanem Series One pomocí specializované rozšiřující kabeláže.
