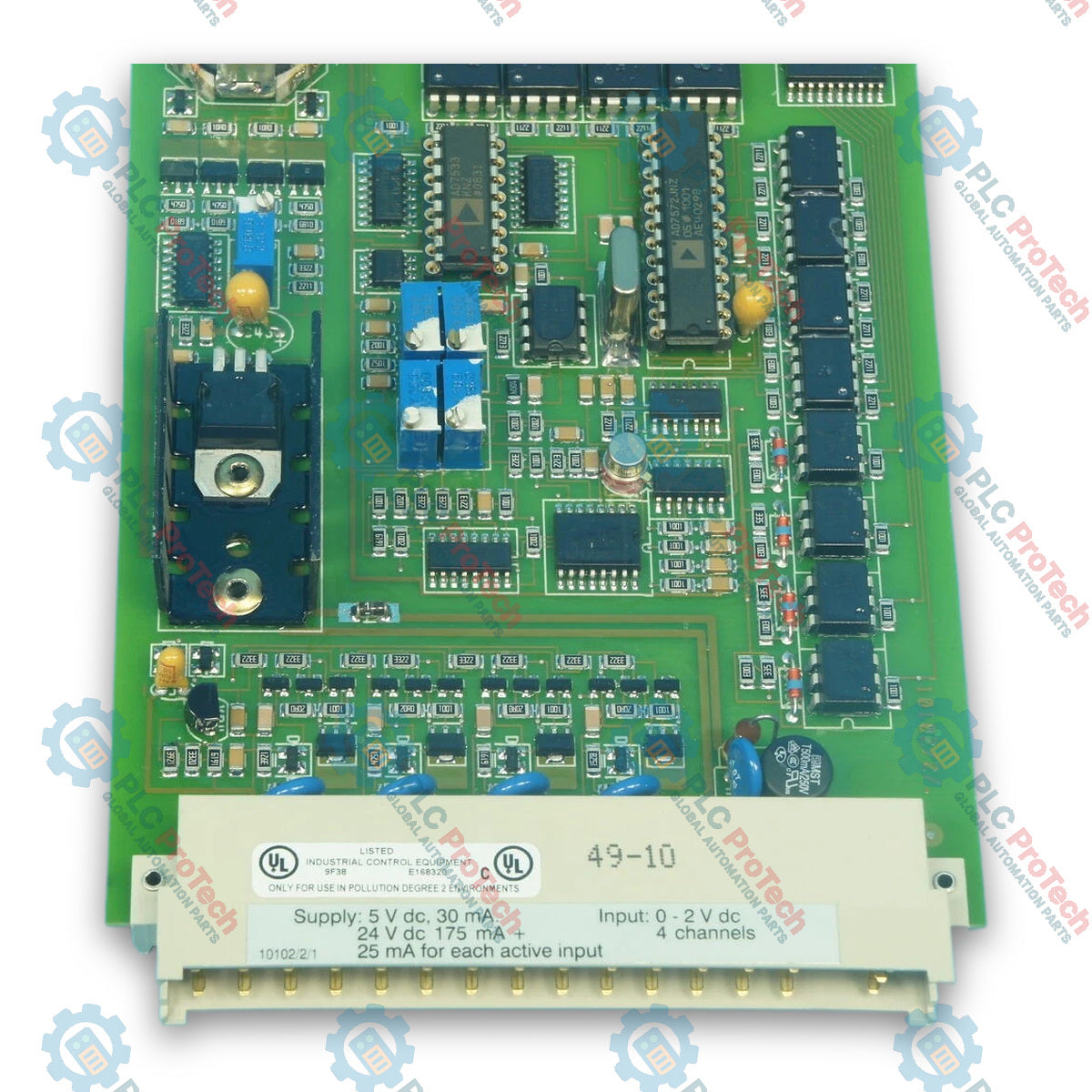

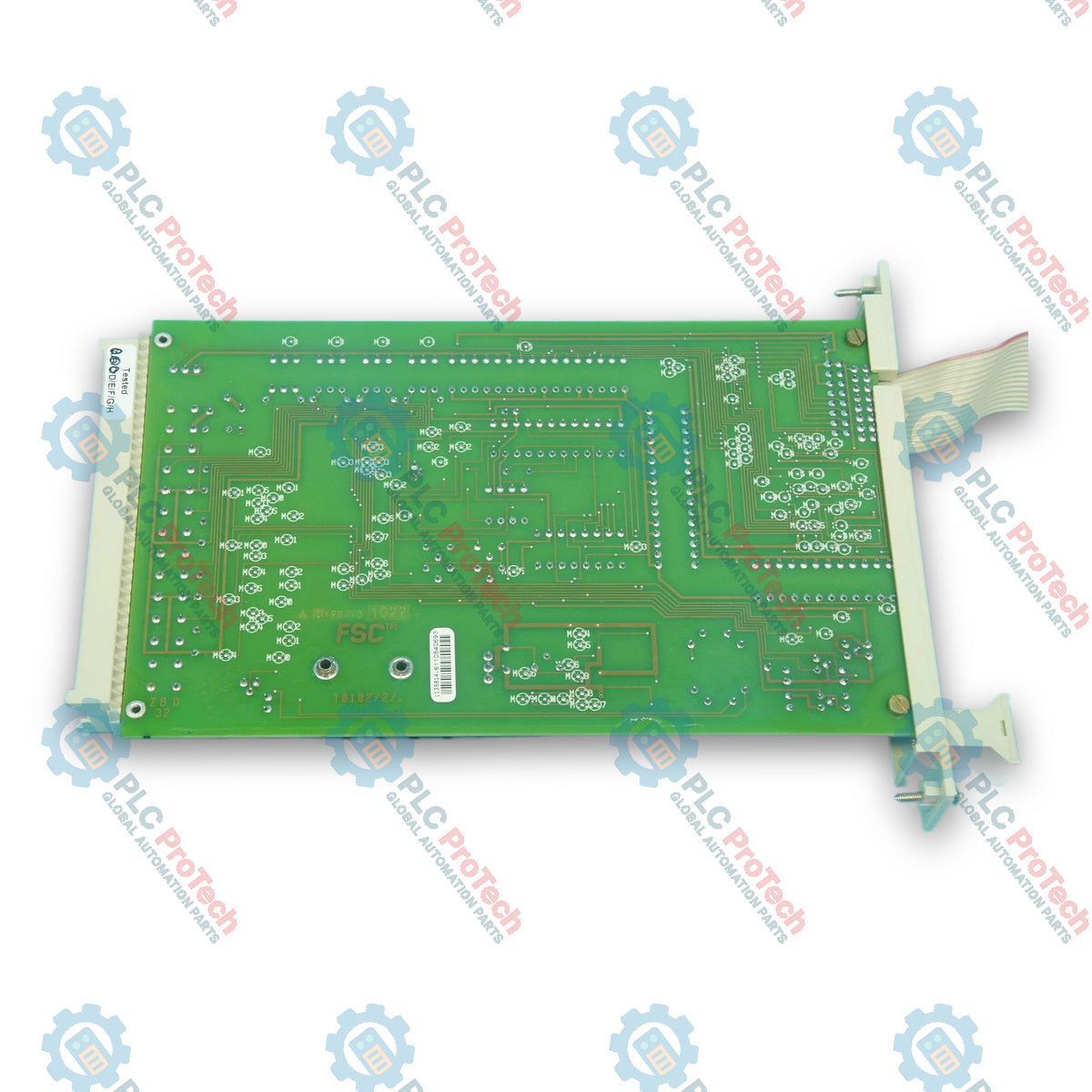

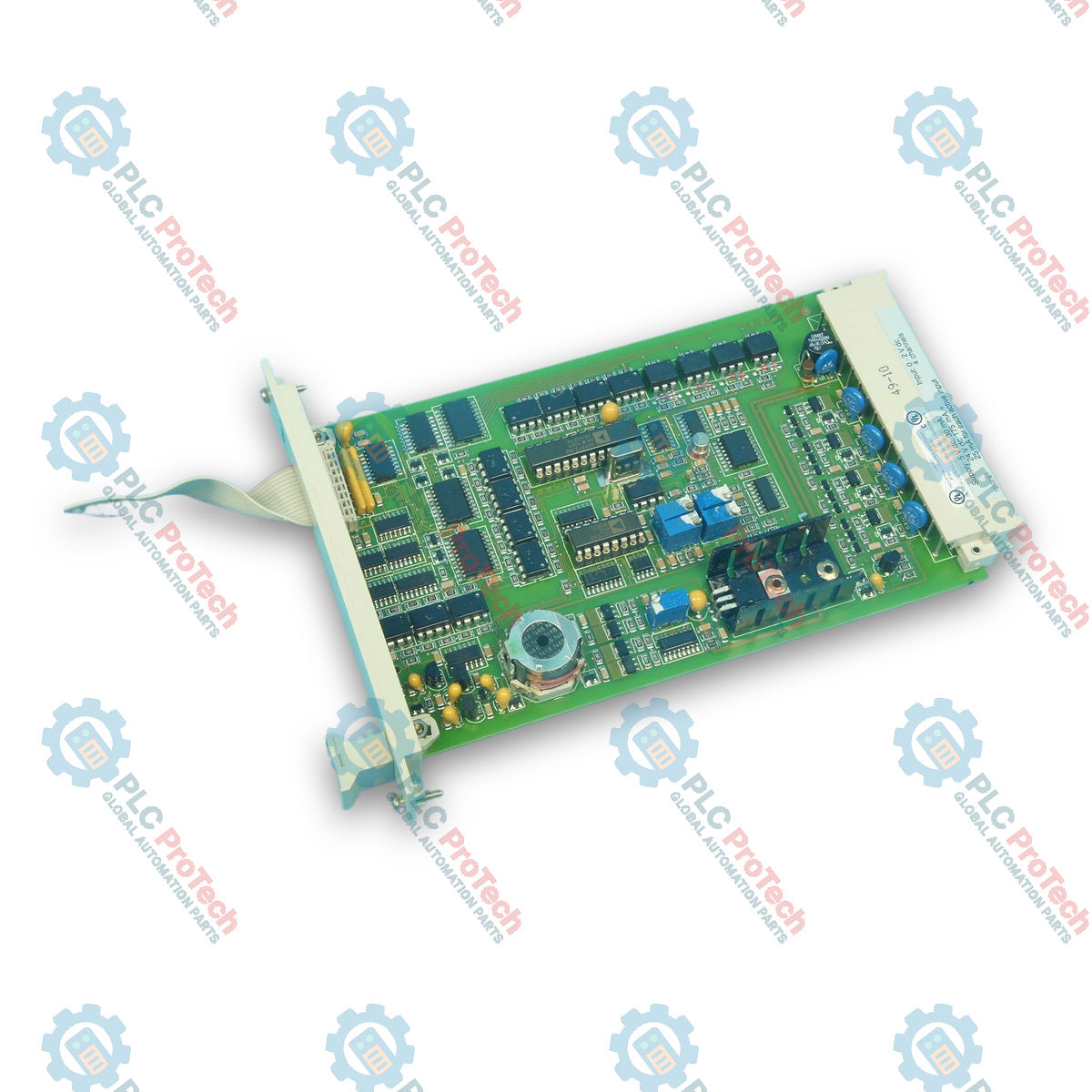

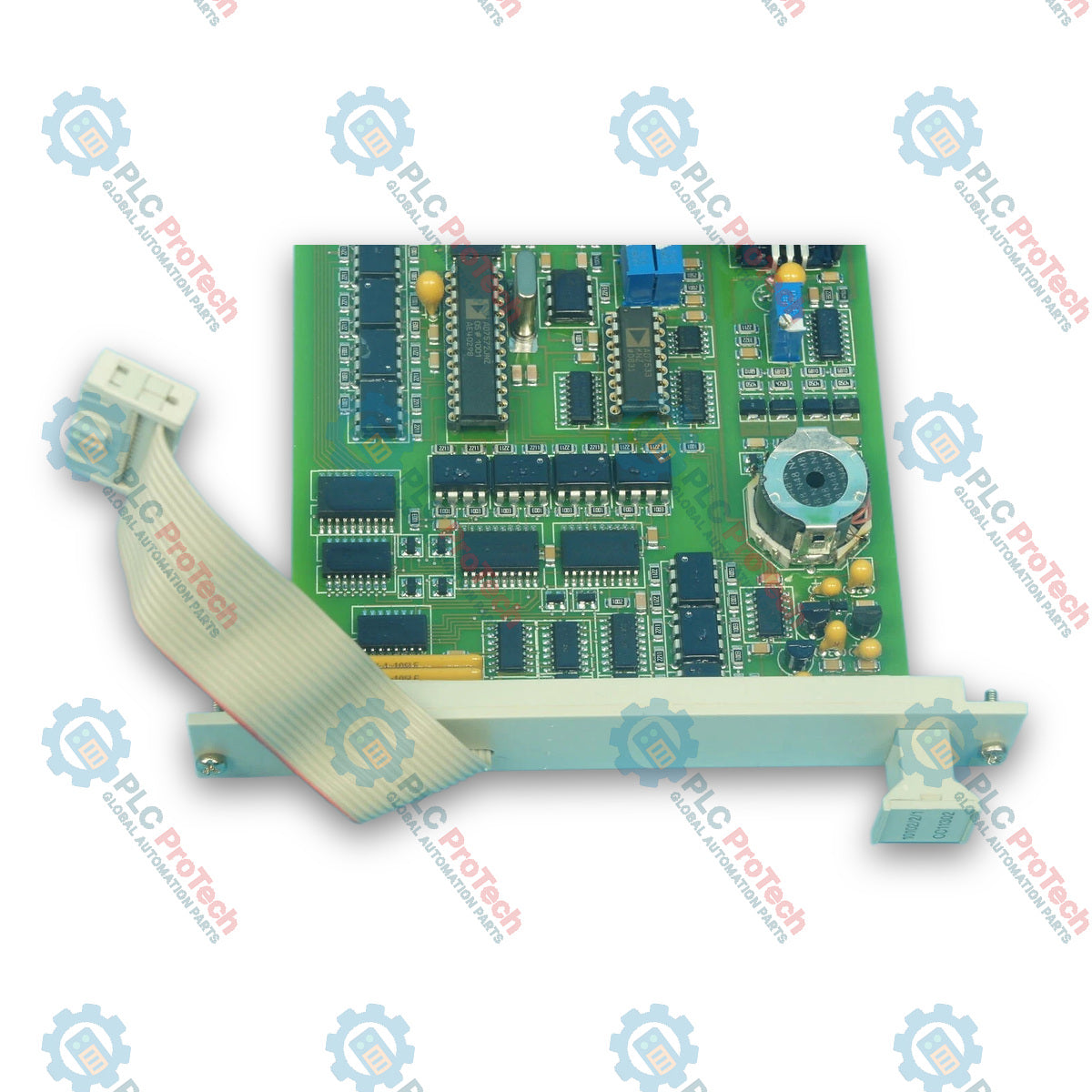

Honeywell 10102/2/1 11301 FSC bezpečnostní analogový vstupní modul

Popis

Honeywell 10102/2/1 je čtyřkanálový bezpečnostní analogový vstupní modul určený pro kritické bezpečnostní aplikace v systémech Honeywell Fail Safe Control (FSC). Vstupy s nativním rozsahem 0-2 V ss sdílejí společné připojení 0 V a jsou galvanicky odděleny od interních napájecích větví 24 V ss a 5 V ss.

Modul podporuje aktivní režim (dodává individuální napájení smyčky 26 V ss s ochranou proti zkratu pro provozní převodníky) i pasivní režim (využívá externí napájení převodníku). Díky vysoké vstupní impedanci lze dva moduly 10102/2/1 zapojit paralelně pro zvýšení redundance. Každý vstupní kanál vyžaduje externí analogový vstupní převodníkový modul (řada 10102/A/x), takže tento modul je striktně kompatibilní se vstupně-výstupními základními deskami ve stojanu FSC.

Integrovaná autodiagnostika nepřetržitě monitoruje doby bezpečnosti procesu testováním absolutní přesnosti, integrity převodu v celém rozsahu, přeslechů mezi kanály a interních referenčních napětí generovaných pomocí integrovaného D/A převodníku.

Funkce

• 4 galvanicky oddělené vstupní kanály: Standardní přímý vstupní rozsah 0-2 V ss, oddělený od interní elektroniky 5 V ss a 24 V ss.
• Podpora aktivního/pasivního napájení: Poskytuje aktivní napájecí výstup 26 V ss pro převodníky napájené ze smyčky nebo přijímá pasivní vstupní signály z externě napájených zařízení.
• Paralelní zapojení: Vysoká vstupní impedance umožňuje paralelní zapojení dvou modulů 10102/2/1, čímž se zdvojnásobí distribuce systémového signálu.
• Komplexní automatické testování: Kontroluje vstupy, interní napájení a výstupy 26 V ss v rámci nakonfigurovaných časových oken bezpečnosti procesu, včetně testování svodů vstupního filtru.
• Varianta s vylepšenou EMC: Přípona modulu 11301 označuje vylepšenou ochranu proti elektromagnetickému rušení (EMC).
• 12bitové rozlišení A/D převodu: Vysoce přesný digitální převod s celkovou nepřesností <= 0,75 %.

Technické specifikace

Obecné a napájecí požadavky

Vstupní charakteristiky

Mechanické kódování

Přizpůsobení analogového vstupního signálu FSC (kompatibilita s 10102/A/x)

Pro připojení standardních provozních přístrojů musí být 10102/2/1 spárován s příslušným převodníkovým modulem 10102/A/x, jak je uvedeno níže:

Poznámka: Nestandardní signály (např. termočlánky, odporové teploměry PT-100) musí být před připojením k adaptérům 10102/A/x předem převedeny na standardní napěťové nebo proudové smyčky.

Pokyny k instalaci

1. Bezpečnostní kontrola před instalací: Ověřte fyzickou neporušenost pouzdra Eurocard, kolíkových konektorů zadní sběrnice a mechanismu kódování. Před vložením modulu do aktivního stojanu zajistěte vypnutí systému nebo dodržujte bezpečnostní protokoly závodu pro výměnu za provozu.
2. Zarovnání mechanického kódování: Ověřte, že slot zadní sběrnice je zakódován tak, aby odpovídal kódovacímu vzoru modulu (A5 C17 pro model 10102/2/1). Pokud narazíte na odpor, kartu nezasunujte násilím, protože ohnuté kódovací kolíky je nutné vyměnit, nikoli znovu ohýbat.
3. Vložení do stojanu: Pečlivě zarovnejte hrany desky modulu s horními a dolními vodicími lištami určeného vstupně-výstupního stojanu FSC. Zasuňte modul pevně na místo, dokud konektory zadní sběrnice zcela nezapadnou. Utáhněte upevňovací šrouby předního panelu, aby bylo zajištěno uzemnění a mechanické uchycení.
4. Zapojení v provozu a nastavení převodníkového modulu: Ověřte zapojení úpravy signálu prostřednictvím příslušné sestavy pro zakončení v provozu (FTA) nebo externí sítě pro převod pomocí rezistorů (např. převod vstupů 4-20 mA nebo 0-10 V na požadovanou napěťovou úroveň modulu). Zajistěte, aby stíněné kroucené páry byly uzemněny na jednom konci, čímž zabráníte rušení způsobenému zemními smyčkami.

Konfigurace a uvedení do provozu

1. Konfigurace systémového softwaru: Otevřete software uživatelské stanice FSC a přiřaďte modul k přesné pozici stojanu a slotu podle hardwarového uspořádání projektu. Ověřte, že kompatibilita revize softwaru je nastavena na verzi 3.00 nebo vyšší.
2. Kalibrace signálu a ověření smyčky: Na svorkách FTA přiveďte kalibrované referenční signály (např. 4 mA, 12 mA a 20 mA pomocí kalibrátoru smyčky). Zkontrolujte softwarové technické jednotky a diagnostické zobrazení a potvrďte přesnost převodu analogového signálu na digitální ve všech 4 kanálech.
3. Diagnostické ověření: Sledujte stavové LED diody na předním panelu a stav systému diagnostického a bateriového modulu (DBM), abyste se ujistili, že není hlášena porucha kanálu, stav přerušené smyčky ani chyba komunikace se zadní sběrnicí.

Shoda a certifikace

• DIN V 19250 / DIN V 0801: Certifikováno pro bezpečnostně kritické aplikace až do třídy požadavků AK 8.
• Shoda s CE: Vyhovuje evropské směrnici EMC (89/336/EHS) a směrnici o nízkém napětí (73/23/EHS).
• Průmyslové bezpečnostní normy: Splňuje normy EN 61131-2 (programovatelné automaty) a UL 508 / UL 1998 (bezpečnostní software a řídicí zařízení).
• Environmentální testování: Testováno podle norem DIN IEC 68, část 2, pro chlad, suché teplo, vlhké teplo, nárazy a sinusové vibrace.
