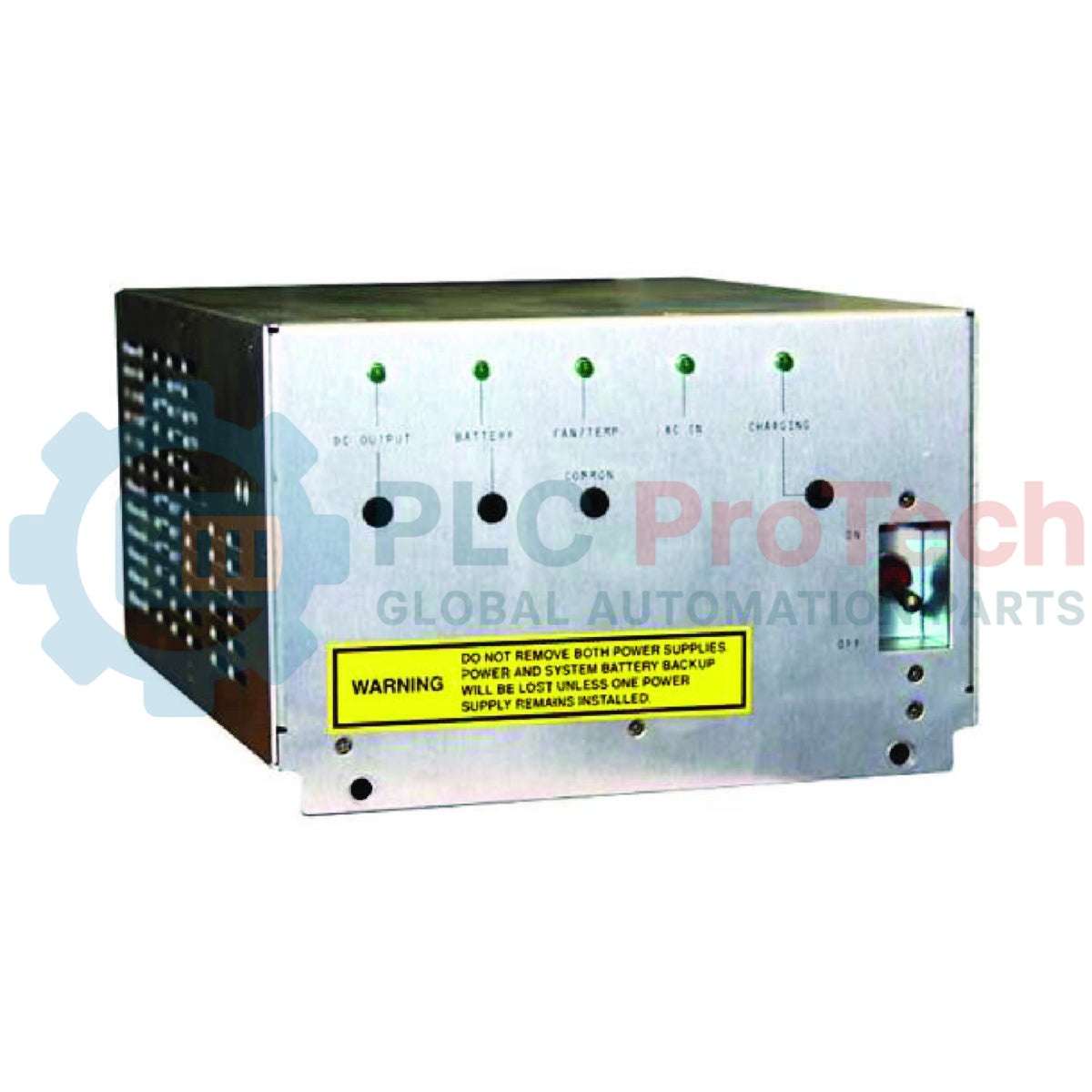

Napájecí modul procesního manažeru HPM Honeywell 51198947-100

Popis

Modul Honeywell 51198947-100 je napájecí modul se vstupem AC a výstupem AC/DC, navržený speciálně pro skříně zařízení Honeywell Universal Control Network (UCN), včetně systémů Process Manager (PM), Advanced Process Manager (APM) a High Performance Process Manager (HPM). Díky provozu v širokém rozsahu síťového napětí 85 až 264 VAC nebo z pomocného bateriového systému 48 Vdc slouží v architekturách Honeywell DCS jako centrální jednotka distribuce napájení a zálohování.

Tento modul má regulovaný DC výstup se jmenovitou hodnotou 25,25 Vdc při zatížení 10 A během provozu ze sítě AC a při provozu z 48V baterie přechází na 24,25 Vdc. Jeho součástí je aktivní nabíjecí obvod baterie pro pomocné bateriové bloky 48 V a také jmenovitý výstup 6 Vac s frekvencí sítě a proudem 35 mA, určený k synchronizaci frekvence sítě systému.

Tento 51198947-100 je vybaven rozsáhlým diagnostickým monitorováním a vyhrazenými LED indikátory pro stav DC Out, Battery, Fan/Temp, AC In a Charging. Interní výstupy suchých kontaktů signalizace se bezproblémově integrují do systémových alarmových schémat a upozorňují obsluhu na výpadky napájení, přehřátí, zhoršení funkce ventilátoru nebo poruchy bateriového obvodu. Dva nebo více modulů lze v prostředích vyžadujících vysokou spolehlivost nakonfigurovat s paralelně zapojenými výstupy a vytvořit redundantní napájecí konfigurace.

Vlastnosti

• Široký rozsah vstupního napětí: Přijímá síťový vstup 85 až 264 VAC nebo záložní napájení ze sekundární 48V baterie Vdc.
• Regulovaný DC výstup se dvěma režimy: Poskytuje 25,25 Vdc při 10 A při standardním napájení AC a 24,25 Vdc při provozu z 48V baterie.
• Integrovaná nabíječka baterie: Vestavěný nabíjecí obvod je navržen k udržování pomocných bateriových bloků 48 Vdc v režimu udržovacího nabíjení.
• Synchronizace frekvence sítě: Poskytuje jmenovitý referenční výstup 6 Vac, 35 mA s frekvencí sítě pro synchronizaci časování systému.
• Komplexní vizuální diagnostika: LED indikátory na předním panelu monitorují stavy DC Out, Battery Status, Fan/Temperature, AC Input a Battery Charging.
• Kontakty hardwarových alarmů: Integrované kontakty reléové signalizace se automaticky rozpojí při ztrátě vstupu AC, poruše výstupu DC, interním přehřátí, selhání ventilátoru nebo poruše nabíječky baterie.
• Podpora redundantní konfigurace: Je navržen pro paralelní provoz výstupů dvou nebo více jednotek, aby byl zajištěn nepřerušovaný provoz systému.
• Architektura v souladu s CE: Splňuje příslušné směrnice Evropského hospodářského společenství (EHS) týkající se průmyslové bezpečnosti a elektromagnetické kompatibility.

Použití

• Skříně Honeywell DCS: Zajišťuje hlavní provozní napájení a řízení záložní baterie pro sestavy skříní PM, APM a HPM UCN.
• Synchronizace systémových hodin: Poskytuje synchronizační signály střídavého napětí s frekvencí sítě pro moduly řízení procesu.
• Redundantní průmyslová napájecí řešení: Slouží jako za provozu vyměnitelný nebo paralelní napájecí modul v rozvaděčích pro automatizaci kritických procesů.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Bezpečnostní kontrola před spuštěním: Před připojením síťového napájení ověřte, že napětí na vstupním vedení odpovídá jmenovitému provoznímu rozsahu 85–264 VAC.
2. Průtok vzduchu ve skříni: Zajistěte, aby instalace ve skříni umožňovala nerušené proudění vzduchu kolem chladicího ventilátoru modulu a cest odvádění tepla.
3. Uzemnění: Před zapnutím jednotky ověřte, že ochranné uzemnění (PE) a propojení uzemnění skříně odpovídají instalačním pokynům společnosti Honeywell.
4. Kontrola zapojení: Zajistěte, aby kladné, záporné a uzemňovací připojení k bateriovému bloku 48 V a přípojnicím stejnosměrné sběrnice byla zapojena se správnou polaritou a bezpečně zakončena.
5. Paralelní zapojení: Při instalaci jednotek v paralelním/redundantním zapojení ověřte, že jsou zátěžová připojení vyvážena podle dokumentace systému.

Doporučení k výměně

• Výměna mimo provoz: Pokud je to možné, provádějte výměnu modulu mimo provoz během plánovaných odstávek údržby, abyste omezili rizika prostředí a zabránili nasátí nečistot ze vzduchu do sousedních napájecích zdrojů v provozu.
• Protokol redundantní výměny: Při provádění výměny za provozu v redundantním systému se dvěma napájecími zdroji postupujte opatrně, aby nedošlo k zanesení částic ve vzduchu, které by mohly zhoršit chlazení aktivního zdroje.
• Diagnostická kontrola: Po výměně ověřte, že všech pět LED indikátorů na předním panelu (DC výstup, baterie, ventilátor/teplota, AC vstup, nabíjení) svítí nepřerušovaně zeleně, což potvrzuje normální provoz systému.
