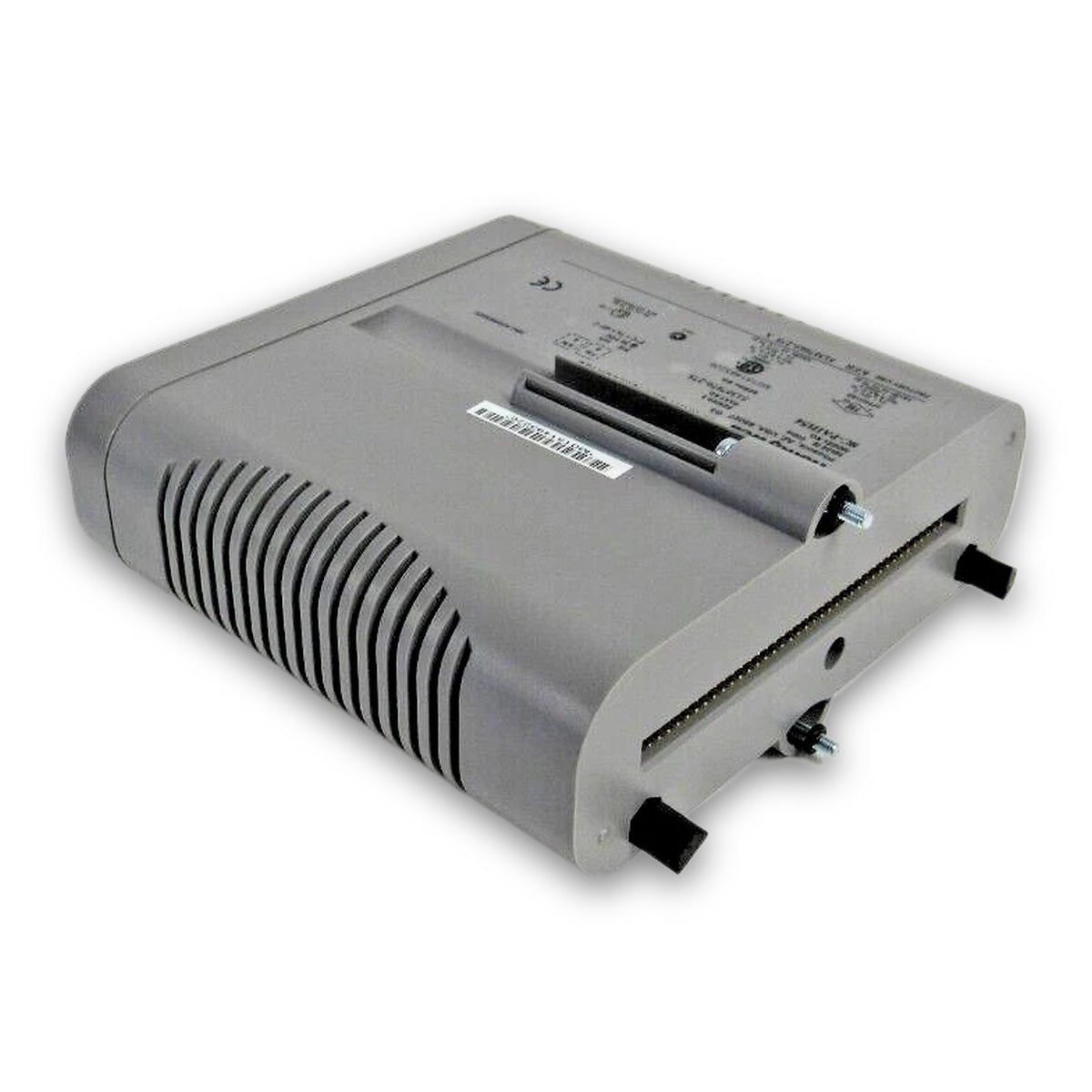

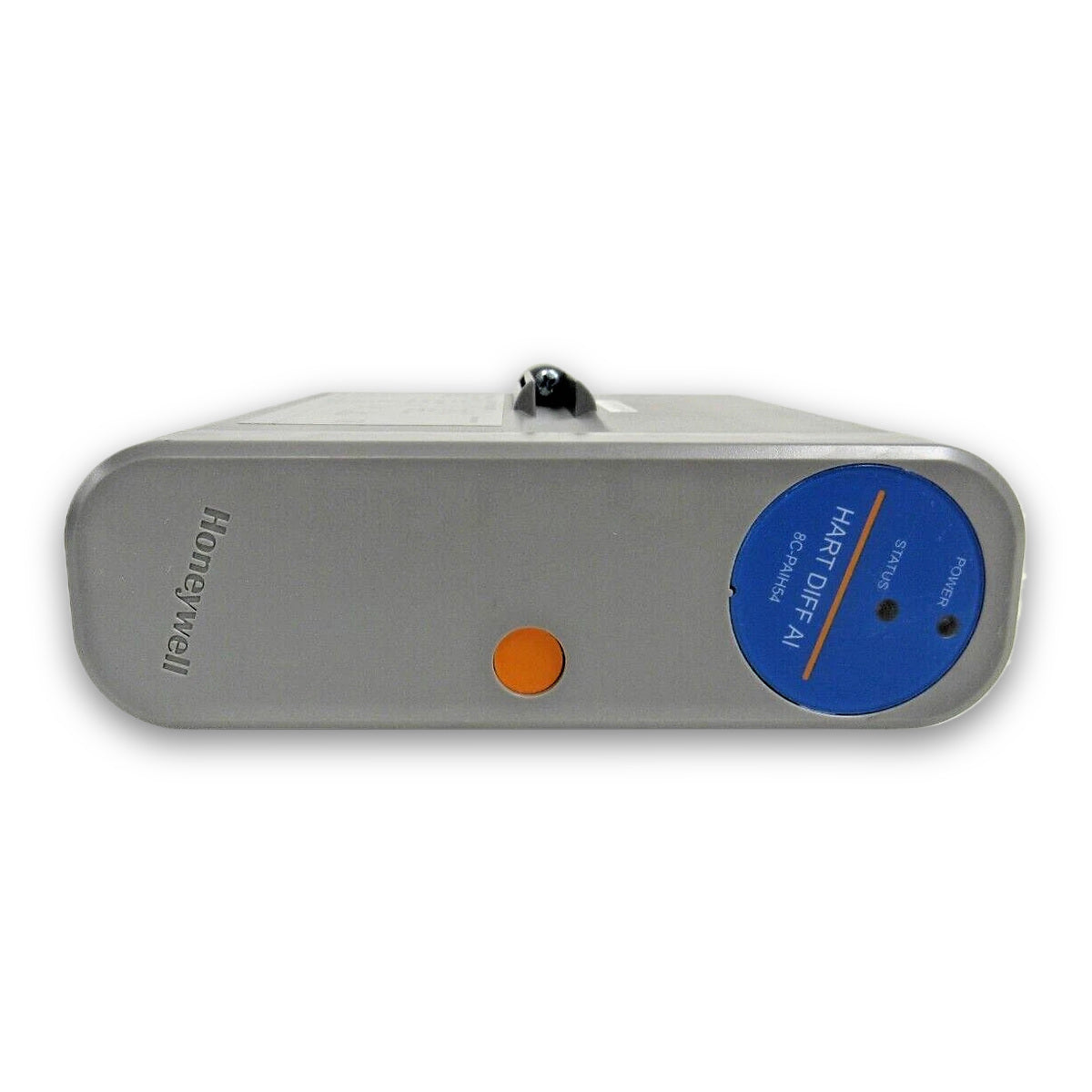

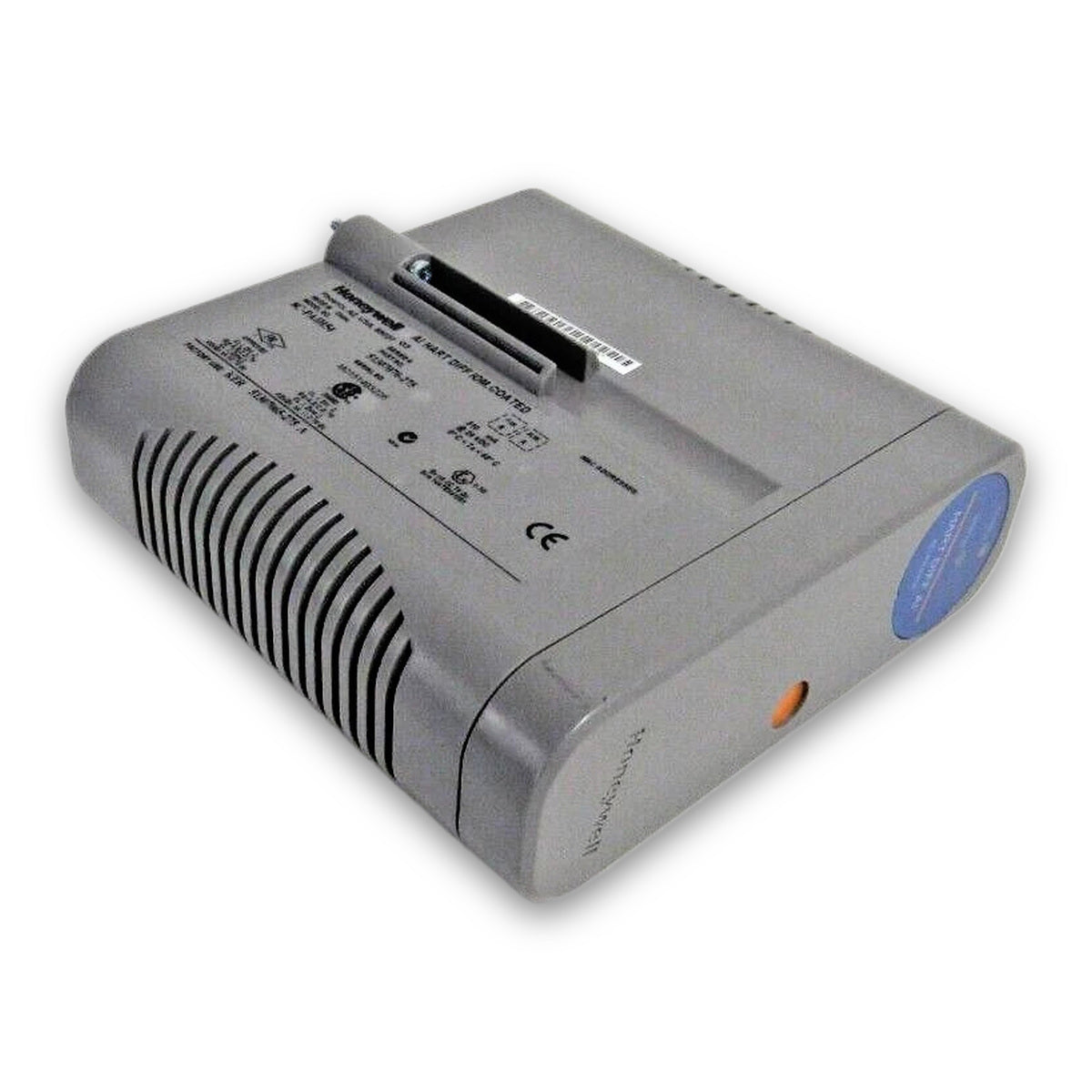

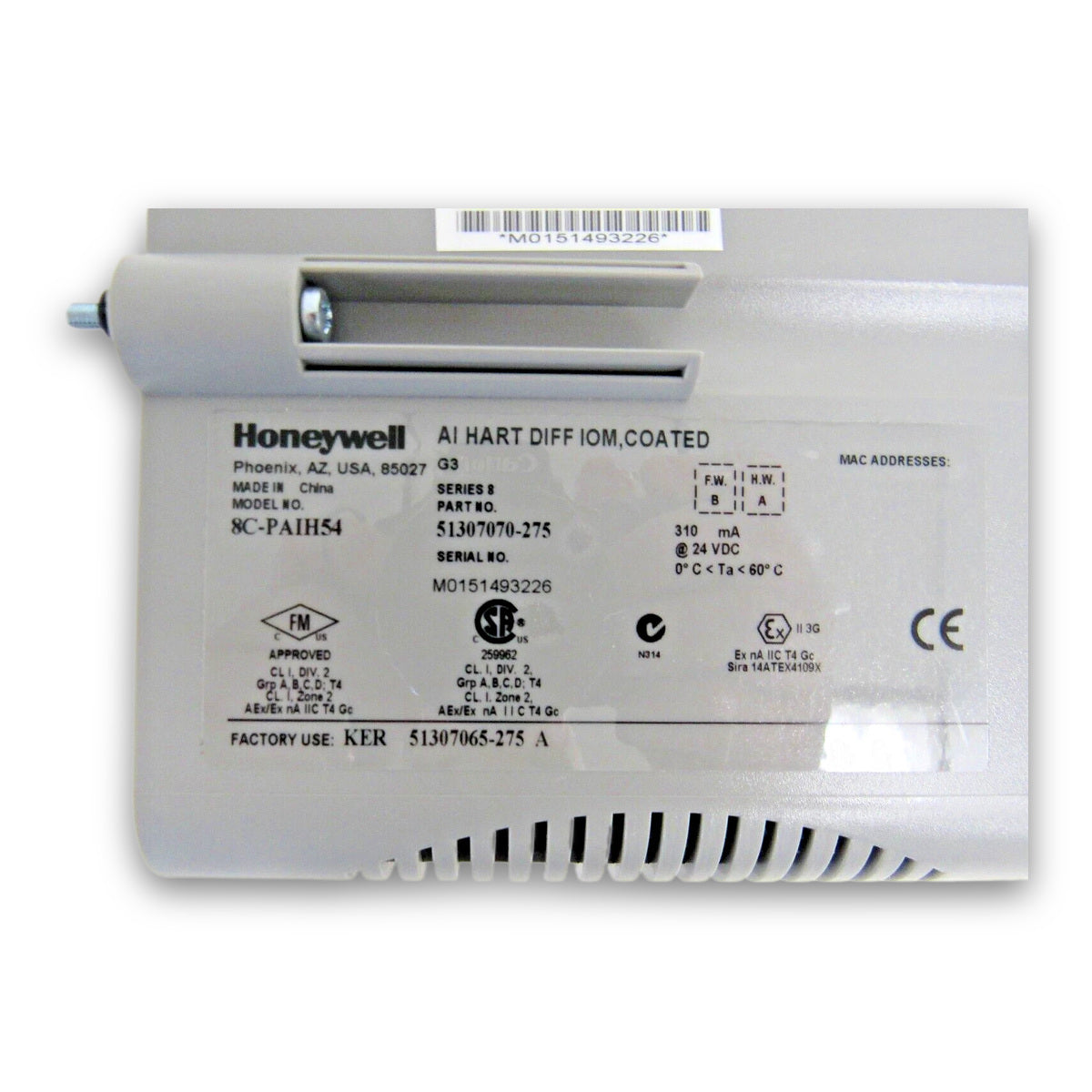

Honeywell 8C-PAIH54 (číslo dílu 51307070-275) je modul diferenciálních analogových vstupů s HART a ochranným povlakem, určený pro měření a monitorování procesů v řídicích systémech Experion LX řady Series 8. V rámci architektury I/O řady Series 8 modul přímo propojuje diferenciální signály převodníků 4–20 mA DC a digitální komunikaci HART s řídicí jednotkou C300 prostřednictvím systémového spojení I/O Link.
Modul poskytuje 16 diferenciálních vstupních kanálů a je vybaven z výroby naneseným ochranným povlakem (předpona 8C-), který chrání elektronické obvody před vlhkostí, prachem, chemickými nečistotami a nepříznivými vlivy prostředí. Montuje se přímo na zakončovací sestavu vstupů a výstupů (IOTA), takže není zapotřebí samostatný elektronický skříňový rám. Provozní kabeláž se připojuje k odnímatelným dvouúrovňovým svorkovnicím na desce IOTA, která zároveň zajišťuje interní distribuci napájení provozních zařízení.
Modul 8C-PAIH54 podporuje neredundantní i hardwarově redundantní řídicí konfigurace v kombinaci s příslušnou deskou IOTA (8C-TAIDA1 nebo 8C-TAIDB1). Redundance je implementována přímo na základně IOTA bez externí logiky přepínání nebo speciálních propojovacích kabelů připojením druhého IOM. Sekundární a terciární proměnné HART spolu s diagnostickým stavem zařízení jsou průběžně přenášeny na podporu provádění procesů a údržby majetku.
| Součást | Popis | Volba / varianta |
|---|---|---|
| 8C-PAIH54 | Modul diferenciálních analogových vstupů s HART, s ochranným povlakem | Standardní modul IOM |
| 8C-TAIDA1 | Diferenciální AI IOTA, neredundantní, s povlakem (9 palců / 228 mm) | Volitelné zakončení základny |
| 8C-TAIDB1 | Diferenciální AI IOTA, redundantní, s povlakem (12 palců / 304 mm) | Volitelné zakončení základny |
| Parametr | Specifikace |
|---|---|
| Výrobce | Honeywell |
| Číslo modelu | 8C-PAIH54 |
| Číslo dílu | 51307070-275 |
| Systémová platforma | Řada Experion LX 8 |
| Typ modulu | Analogový vstup s HART – diferenciální |
| Povlak | S konformním povlakem |
| Kapacita kanálů | 16 kanálů |
| Vstupní signál | Diferenciální 4–20 mA DC / HART |
| Parametr | Specifikace |
|---|---|
| Napájecí napětí | maximálně 24 V DC |
| Odběr proudu (neredundantní s 8C-TAIDA1) | Celkem 710 mA při 24 V DC (310 mA systém / 400 mA provoz) |
| Odběr proudu (redundantní s 8C-TAIDB1) | Celkem 1020 mA při 24 V DC (620 mA systém / 400 mA provoz) |
| Maximální proud napájení v provozu | 400 mA při 24 V DC |
| Ochrana kanálů | Vstupní obvody s ochranou proti zkratu |
| Parametr | Specifikace |
|---|---|
| Provozní teplota | 0 °C až +60 °C (32 °F až +140 °F) |
| Skladovací teplota | −40 °C až +85 °C (−40 °F až +185 °F) |
| Relativní vlhkost | 5 % až 95 % (bez kondenzace) |
| Sinusové vibrace | 10–57 Hz při 0,075 mm, 57–150 Hz při zrychlení 1 G (3 osy) |
| Odolnost proti rázům | Špičkové zrychlení 15 G, trvání 11 ms (3 osy) |
| Stupeň ochrany skříně | minimálně IP54 pro mokré/venkovní prostory; IP4X pro chráněné prostory |
| Parametr | Specifikace |
|---|---|
| Schválení FM | Třída I, oddíl 2, skupiny A, B, C, D; T4 / třída I, zóna 2, AEx/Ex nA IIC T4 Gc |
| Certifikace CSA | Třída I, oddíl 2, skupiny A, B, C, D; T4 / třída I, zóna 2, Ex nA IIC T4 Gc |
| Označení ATEX | II 3G Ex nA IIC T4 Gc |
| Rozhraní | Funkce |
|---|---|

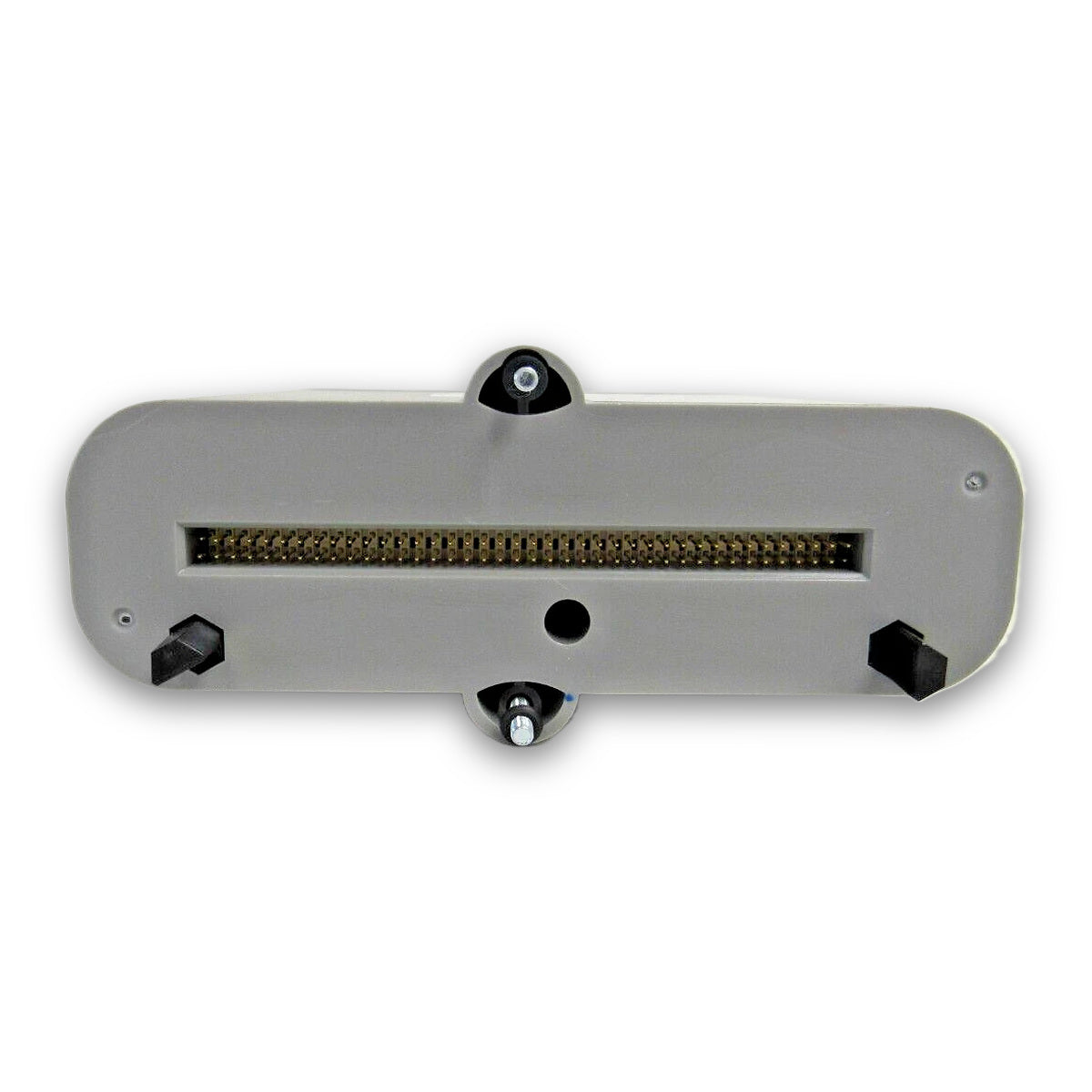

| Základní konektor IOTA | Připojuje se přímo k deskám IOTA 8C-TAIDA1 nebo 8C-TAIDB1 pro rozhraní napájení a sběrnice I/O |
| Připojení vodičů v provozu | Dvouúrovňové odnímatelné šroubové svorkovnice na IOTA pro zapojení zařízení s proudem 4–20 mA |
