Popis

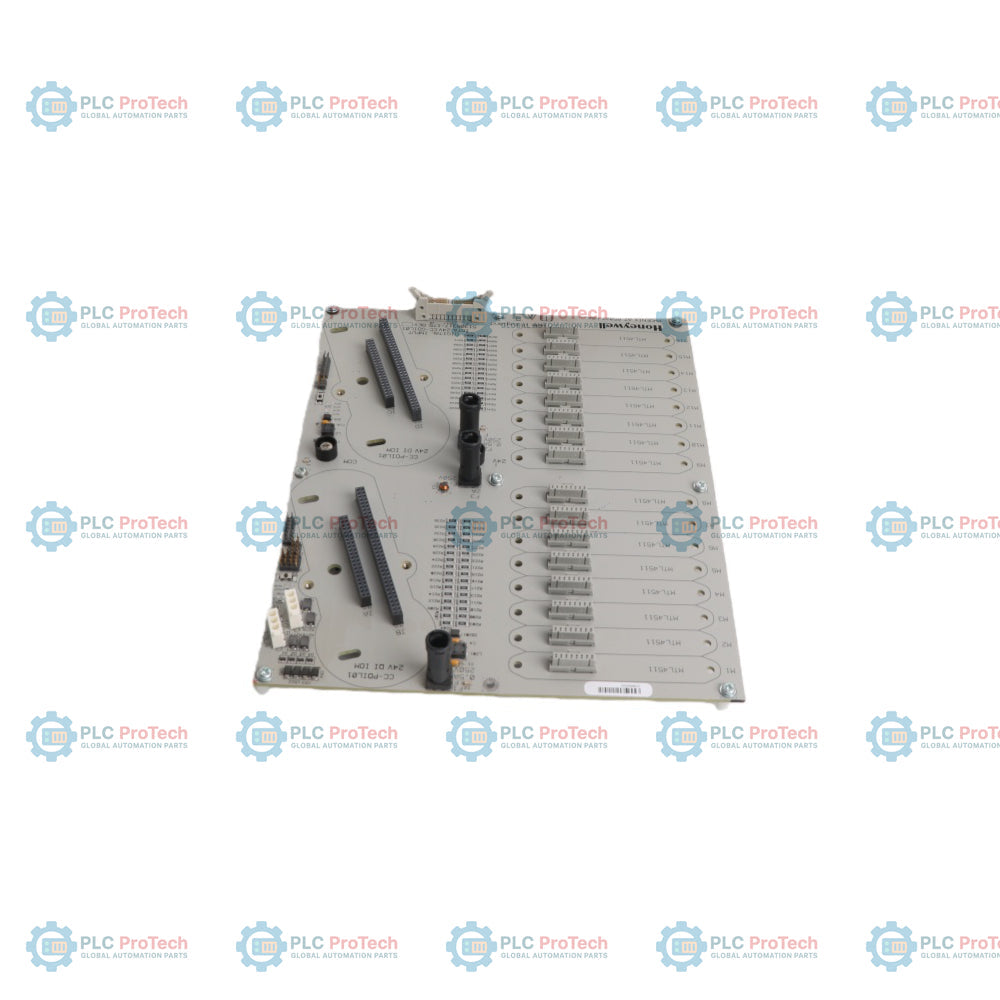

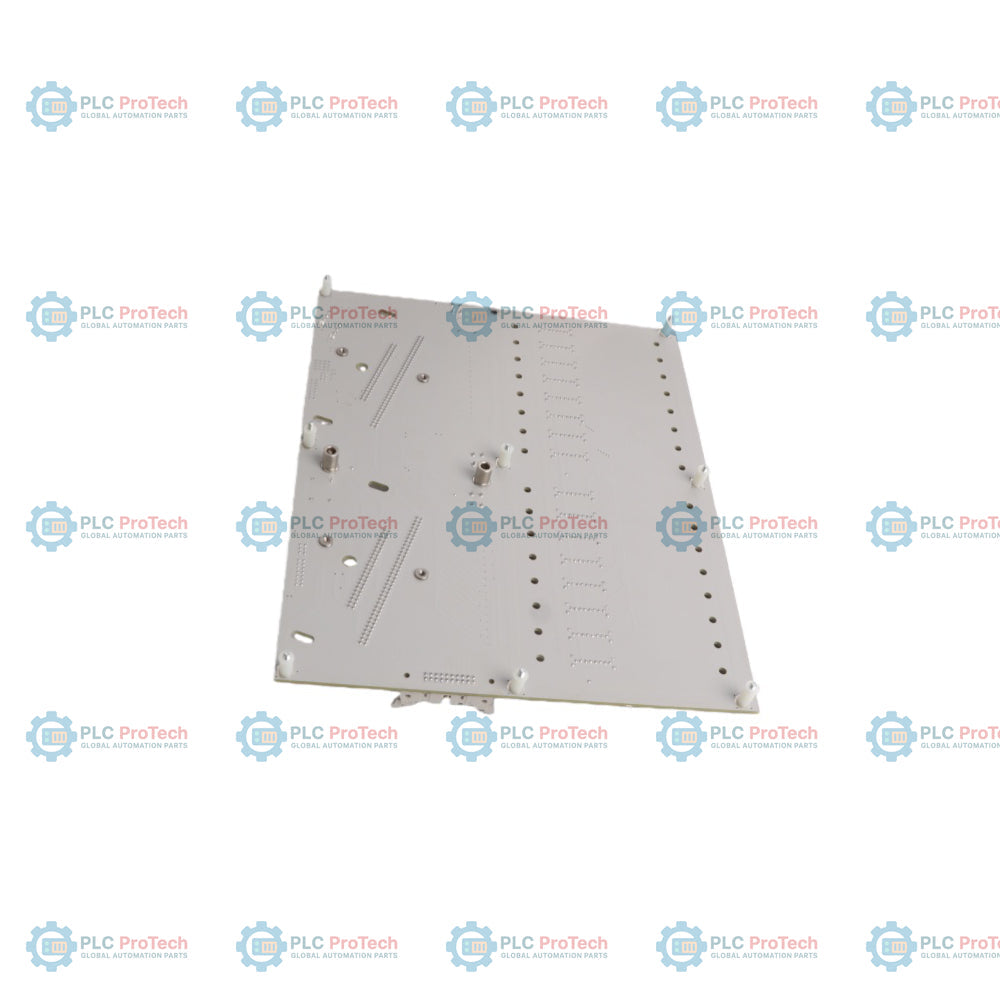

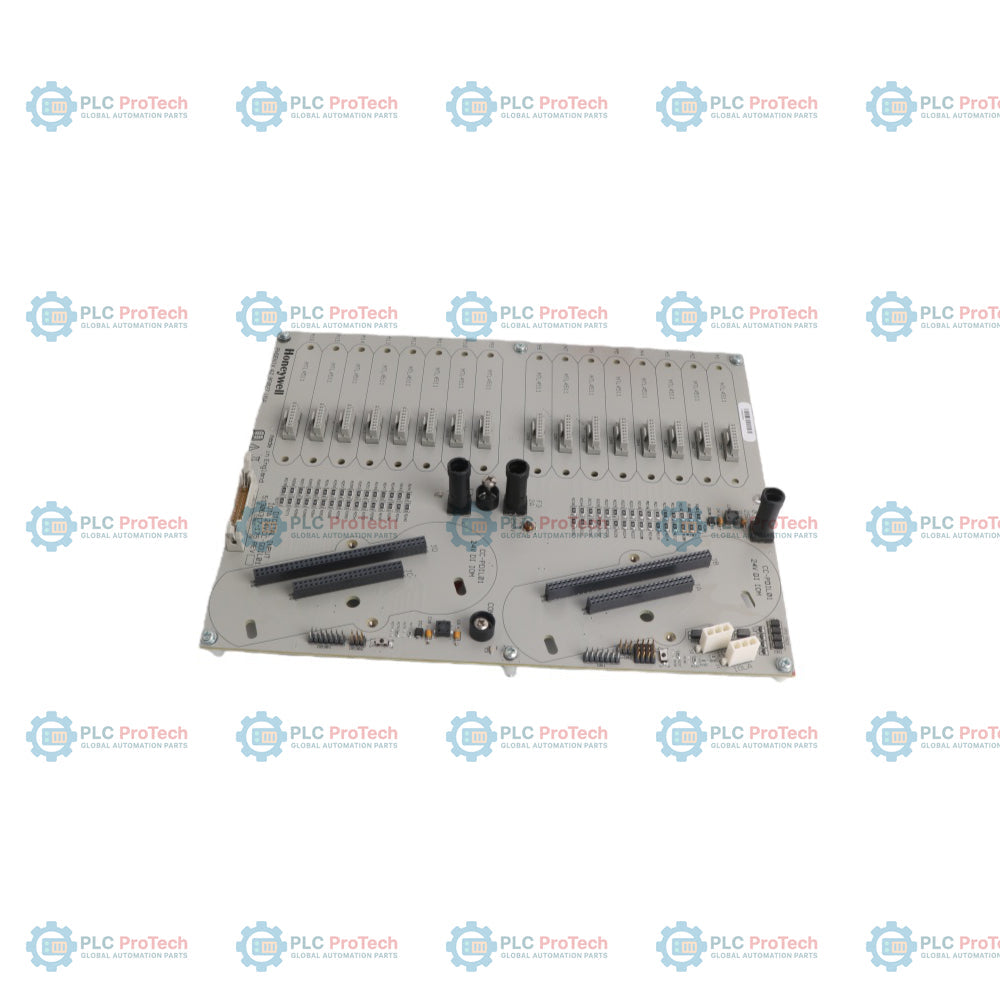

Honeywell CC-GDIL21 je ner redundantní šestipalcová sestava pro ukončení vstupů a výstupů (IOTA) navržená pro architekturu Experion PKS Series C. Slouží jako fyzická svorkovnice a montážní základna pro CC-PDIL01, 24V DC modul digitálních vstupů, který připojuje 32 diskrétních vstupních kanálů z terénu přímo do rámce řídicího procesoru Series C.

Tato IOTA usnadňuje přímé připojení vedení z terénu a zároveň umožňuje optické oddělení a úpravu signálu prostřednictvím připojeného I/O modulu. Honeywell CC-GDIL21 podporuje integrované napájení buzení pro přímé napájení jiskrově bezpečných obvodů v terénu, čímž odstraňuje potřebu samostatného externího rozvodu napájení pro marshalling.

Sestava s kompaktním provedením o velikosti 6 palců poskytuje prostorově úsporné řešení pro ner redundantní ukončení diskrétních vstupů v prostředí skříní Series C. Obsahuje rozsáhlé funkce pro zajištění integrity signálu včetně detekce a hlášení stavu Bad Process Variable (PV) při přerušeném vodiči, aby se zabránilo nesprávným řídicím zásahům v kritických procesních smyčkách.

Funkce

• Ukončení 32kanálových vstupů z terénu: Poskytuje fyzické svorky pro ukončení vedení až 32 diskrétních vstupních signálů 24 V DC.
• Integrované napájení buzení: Dodává jiskrově bezpečné napájení v terénu přímo ze sestavy, takže není zapotřebí další napájecí hardware pro marshalling.
• Podpora detekce přerušeného vodiče: Umožňuje detekovat a hlásit přerušené vedení v terénu a označit dotčené kanály jako neplatné, čímž chrání systémovou logiku.
• Kompaktní rozměry: Vyznačuje se montážní plochou IOTA o velikosti 6 palců, která optimalizuje prostor ve skříni v ner redundantních konfiguracích.
• Robustní galvanické oddělení: Podporuje optické oddělení integrované v IOM, dimenzované na 1500 V AC RMS nebo +/-1500 V DC mezi vstupními svorkami a společnou zemí.
• Indikace přímého / reverzního vstupu: Podporuje konfigurovatelné znázornění signálu pro bezproblémovou integraci s procesní logikou provozu.

Použití

• Rozhraní diskrétních signálů z terénu: Slouží jako hlavní fyzický připojovací bod pro přibližovací spínače, tlačítka, kontakty relé a hladinové spínače pracující s diskrétními signály 24 V DC.
• Vstupně-výstupní subsystémy Experion PKS Series C: Umožňuje ner redundantní nasazení 32kanálových modulů digitálních vstupů (CC-PDIL01) v řídicích skříních automatizace procesů Honeywell.
• Zapojení vedení v nebezpečných prostorech: Zajišťuje rozvod jiskrově bezpečného napájení v terénu vhodný pro průmyslová prostředí vyžadující integritu signálu v nebezpečných prostorech.

Technické specifikace

Obecné

Elektrické a signálové údaje

Mechanické

Pokyny k instalaci

1. Kontrola před instalací: Ověřte, že sestava Honeywell CC-GDIL21 není poškozena při přepravě, a potvrďte kompatibilitu s určeným digitálním vstupním modulem CC-PDIL01.
2. Montáž: Upevněte 6palcovou základnu IOTA na standardní montážní lištu Series C uvnitř rozvaděče. Zajistěte dostatečnou svislou vůli pro zasunutí polních vodičů a usazení modulu.
3. Uzemnění: Před připojením polních vodičů nebo napájení zajistěte správné elektrické propojení šasi nosiče IOTA se zemí systémové skříně.
4. Polní zapojení: Připojte polní vstupní zařízení 24 V DC k vyhrazeným šroubovým svorkovnicím. Dodržte správnou délku odizolování vodičů a ověřte polaritu podle schémat systémových smyček.
5. Vložení modulu: Zarovnejte vstupní modul CC-PDIL01 a pevně jej usaďte do konektoru IOTA, dokud zajišťovací mechanismy bezpečně nezapadnou na místo.

Doporučení pro uvedení do provozu a údržbu

• Kontrola integrity zapojení: Před zapnutím napájení proveďte kontrolu průchodnosti a odporu polního zapojení, abyste zabránili zkratu na interním napájecím zdroji buzení.
• Diagnostické testování přerušeného vodiče: V nástroji Experion PKS Control Builder ověřte, že je detekce přerušeného vodiče správně nakonfigurována pro aktivní kanály, aby bylo možné ověřit hlášení stavu Bad PV.
• Příprava na výměnu za provozu / výměnu: Při výměně připojeného I/O modulu se ujistěte, že zajišťovací páčky modulu jsou zcela odjištěné. Sestava CC-GDIL21 zůstává upevněná na montážních lištách skříně, takže polní vodiče mohou při výměně modulů zůstat zapojené.
