Popis

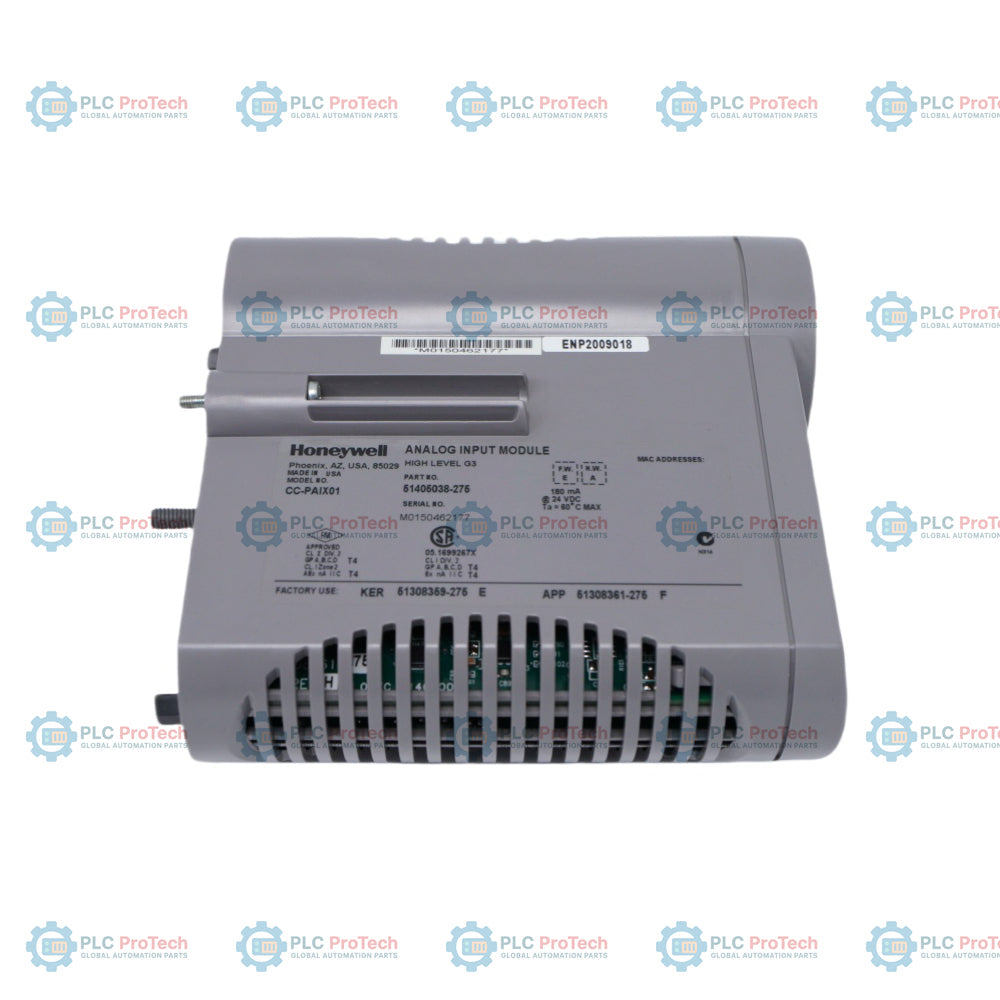

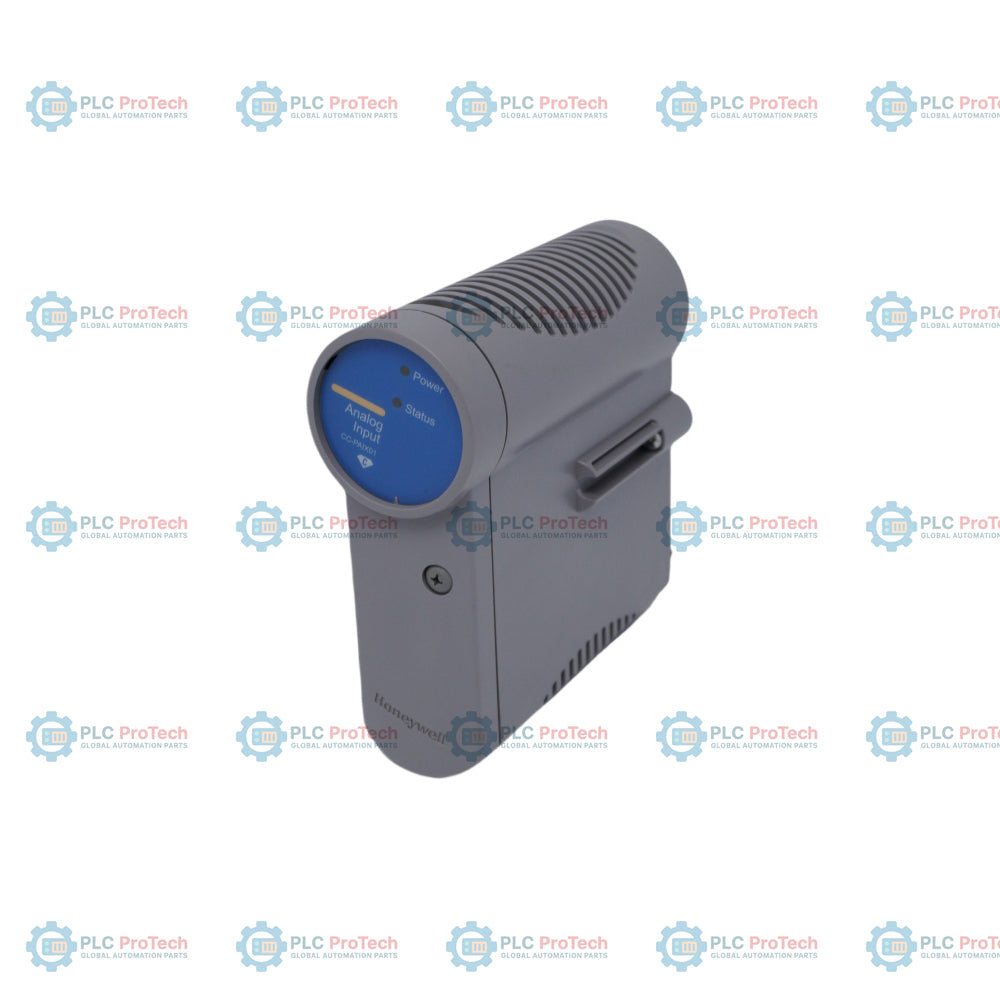

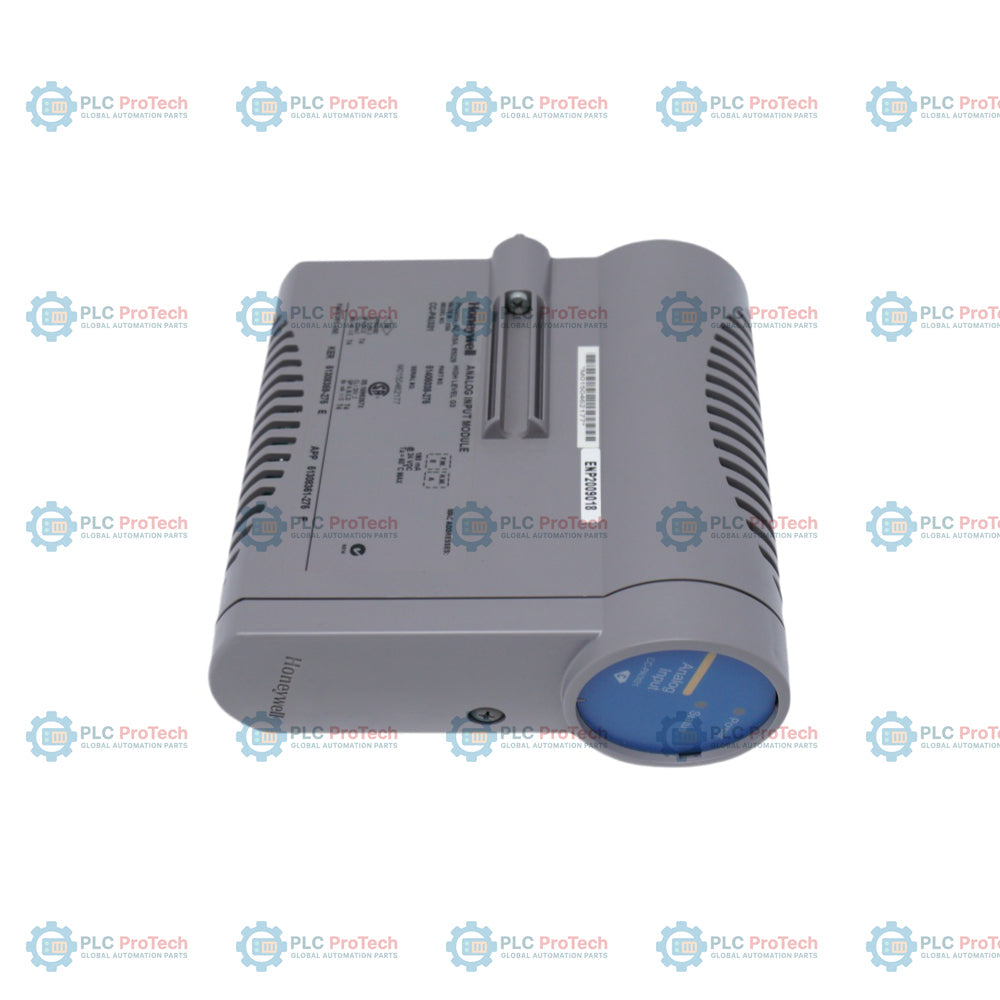

Honeywell CC-PAIX01 (číslo dílu 51405038-275) je 16kanálový modul analogových vstupů vysoké úrovně (HLAI) určený pro rodinu I/O Series C systému Honeywell Experion PKS. Modul je navržen pro přímé propojení s řadičem Honeywell C300 prostřednictvím vyhrazené sítě I/O Link a poskytuje vysokohustotní úpravu signálu a A/D převod pro standardní průmyslové analogové proudové a napěťové polní převodníky.

Modul CC-PAIX01, řízený řadičem C300 pomocí funkčního bloku AI-HL IOM v nástroji Control Builder, zpracovává příchozí signály z pole nezávisle na prováděcím cyklu hlavního řadiče. Podporuje diferenční konfigurace vstupů na kanálech 13 až 16 spolu s jednostrannými vysokými vstupy, což nabízí flexibilitu signálu a potlačení šumu u kritických procesních smyček.

Modul 51405038-275, navržený pro náročná prostředí řízení procesů, se montuje přímo na zakončovací sestavy vstupů a výstupů Series C (IOTA). Při instalaci na kompatibilní redundantní desky IOTA podporuje hardwarovou redundanci, která umožňuje automatické přepnutí a nepřerušované průběžné monitorování procesu. Upozorňujeme, že model CC-PAIX01 byl oficiálně nahrazen modelem CC-PAIX02, který rozšiřuje podporu diferenčních vstupů na všech 16 kanálů.

Funkce

• 16 kanálů vysoké úrovně: Poskytuje 16 vstupních kanálů určených pro vysoké analogové signály z dvouvodičových a samostatně napájených polních převodníků.
• Volitelné diferenční vstupy: Podporuje připojení diferenčních vstupních signálů na kanálech 13 až 16 pro lepší potlačení souhlasného šumu.
• Integrace s C300 a I/O Link: Nativně komunikuje s řadiči C300 prostřednictvím sítě I/O Link pomocí funkčního bloku AI-HL v nástroji Control Builder.
• Podpora redundance: Plně podporuje redundantní hardwarové konfigurace na určených jednotkách Series C IOTA, čímž během údržby jednoho modulu zachovává dostupnost procesu.
• Provedení s možností výměny za provozu: Montuje se na jednotky Series C IOTA pomocí šikmého zasouvání, což umožňuje vyjmutí a výměnu pod napětím bez narušení zapojení polní kabeláže.
• Vestavěná diagnostika: Integruje vlastní diagnostické funkce s monitorováním pomocí softwaru CTools a v reálném čase informuje o stavu hardwaru a firmwaru.

Použití

• Průběžné monitorování procesu: Zajišťuje propojení standardních vysokonapěťových proudových a napěťových polních převodníků s řídicími systémy Experion PKS.
• Diferenční sběr signálu: Připojuje šumové nebo galvanicky neoddělené analogové smyčky na kanálech 13 až 16 a eliminuje rušení způsobené zemní smyčkou.
• Zpětná vazba regulační smyčky: Poskytování analogových procesních veličin (PV) s vysokou hustotou pro smyčky průtoku, tlaku, teploty a hladiny spravované řídicími jednotkami C300.

Technické specifikace

Obecné

Vstup / výstup

Provozní schopnosti

Připojení / rozhraní

Pokyny k instalaci

1. Kontrola před instalací: Před instalací ověřte přesné objednací číslo 51405038-275 na bočním štítku modulu a zkontrolujte fyzické kontakty konektoru, zda nejsou poškozené.
2. Montáž IOTA: Zajistěte, aby byl cílový nosič Series C IOTA pevně upevněn uvnitř rozvaděče a řádně připojen k ochrannému uzemnění.
3. Vložení modulu: Zarovnejte kryt modulu s vodicími lištami cílového slotu IOTA. Zasouvejte modul ve standardním úhlu náklonu 18 stupňů, dokud zajišťovací západky pevně nezapadnou na místo.
4. Ověření zapojení v poli: Veďte vodiče vstupního signálu vysoké úrovně analogového proudu nebo napětí k odpovídajícím svorkám na IOTA. Zajistěte správné přiřazení diferenciálních zdrojů signálu ke kanálům 13 až 16.
5. Ověření I/O Linku: Ověřte, že konektory kabelu I/O Link na nosiči IOTA jsou pevně dotažené a že je nastaven správný fyzický adresovací můstek odpovídající softwarovému nastavení.

Konfigurace / uvedení do provozu / výměna

• Nastavení Control Builderu: V Honeywell Control Builderu přiřaďte blok modulu AI-HL pod odpovídající blok masteru IOLINK tak, aby odpovídal přiřazené hardwarové adrese na IOTA.
• Výměna redundantního modulu: Při výměně starší revize modulu CC-PAIX01 v redundantním páru ověřte úrovně hardwarových revizí. U systémů s Experion PKS R310 nebo novějším se před spárováním starších (rev. <=K) a novějších (rev. >=M) hardwarových revizí ujistěte, že je aktualizována úroveň opravy řídicí jednotky.
• Kontrola online přepnutí: Po vložení náhradního modulu do napájeného slotu IOTA sledujte CTools a ověřte dokončení synchronizace firmwaru a změnu stavu modulu na zelený/aktivní.
