Honeywell CC-PCNT01 51405046-175 řídicí modul C300 řady Experion Series C

Popis

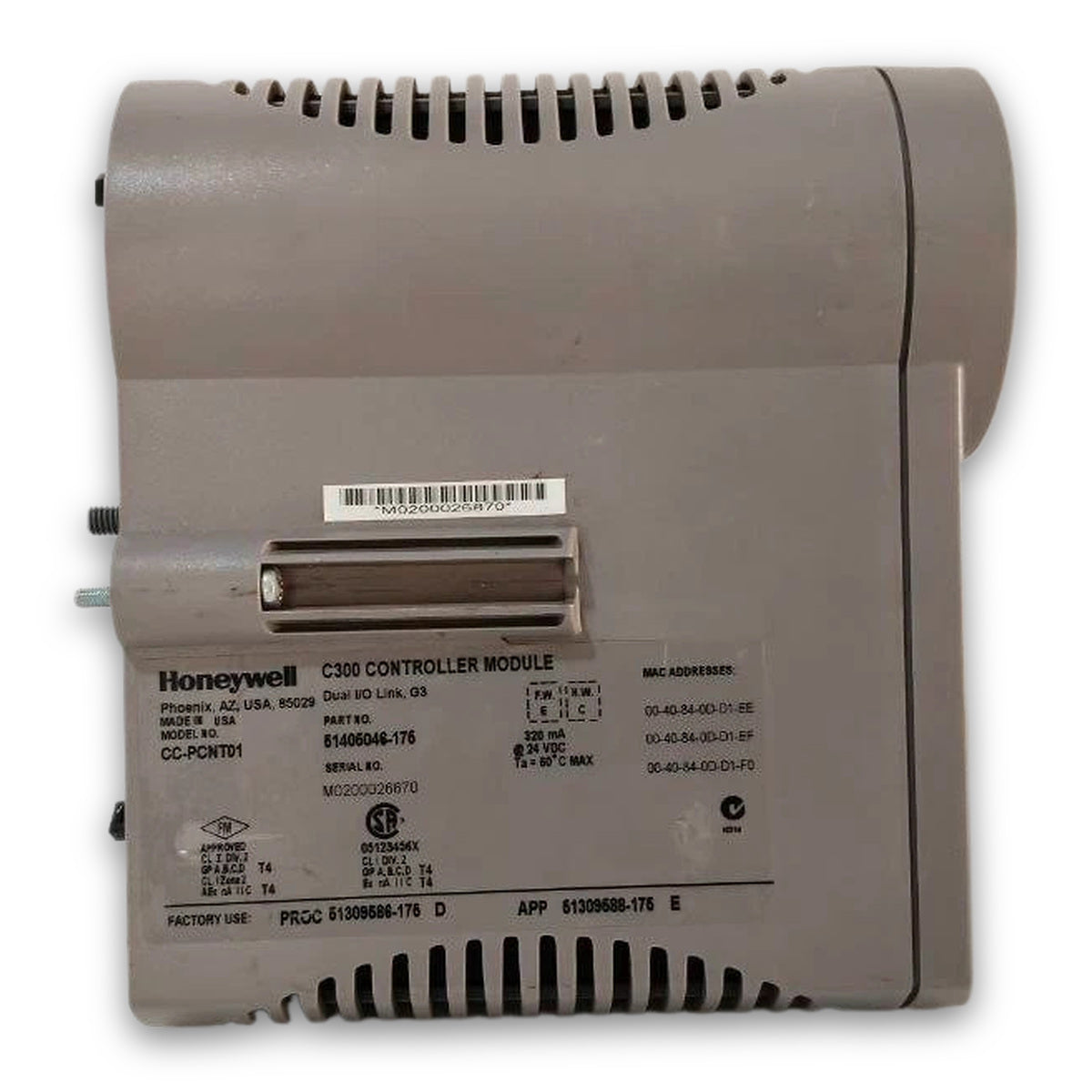

Honeywell CC-PCNT01 (číslo dílu: 51405046-175) je modul řadiče C300 určený pro distribuované řízení procesu a provoz I/O brány v rámci automatizační architektury Honeywell Experion PKS řady C.

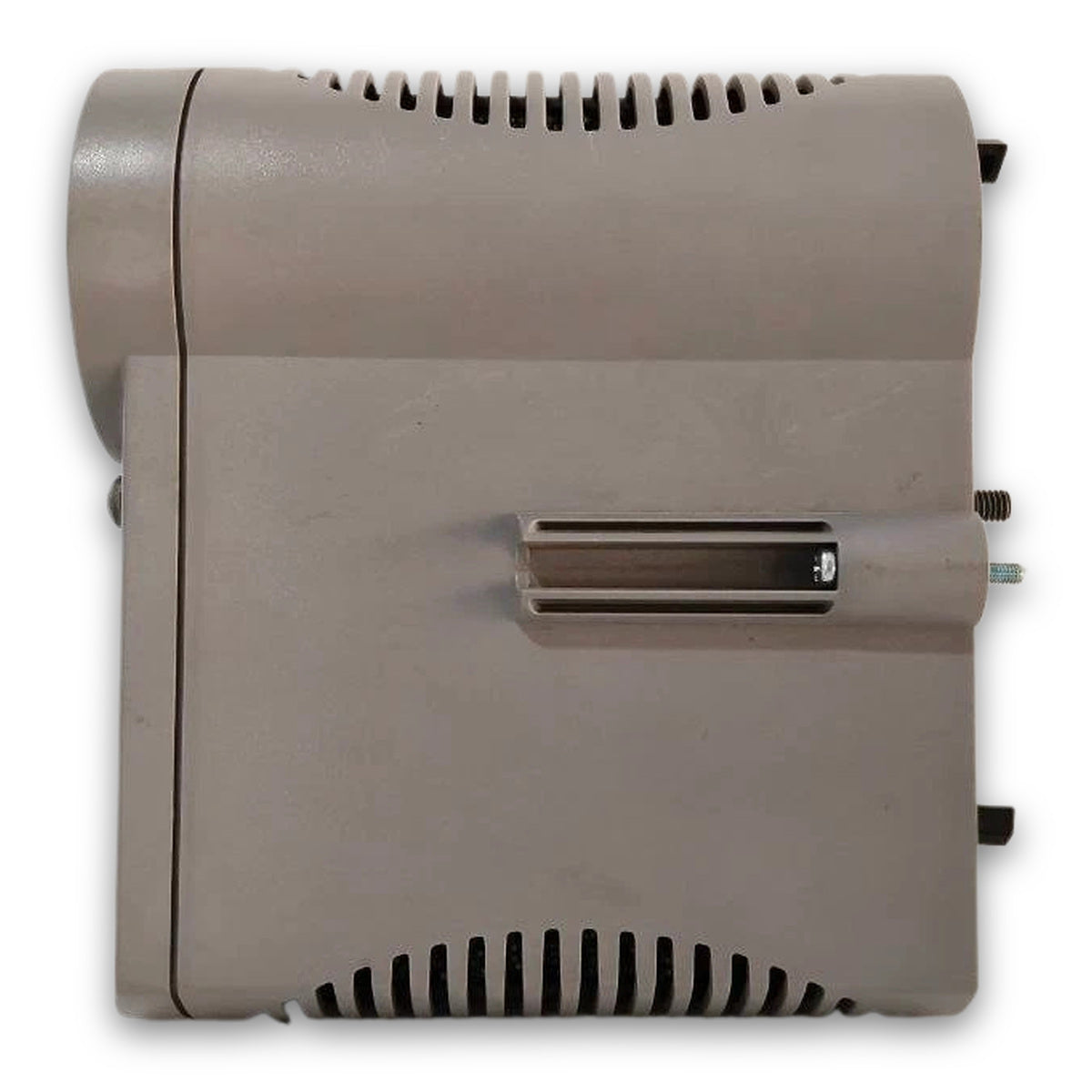

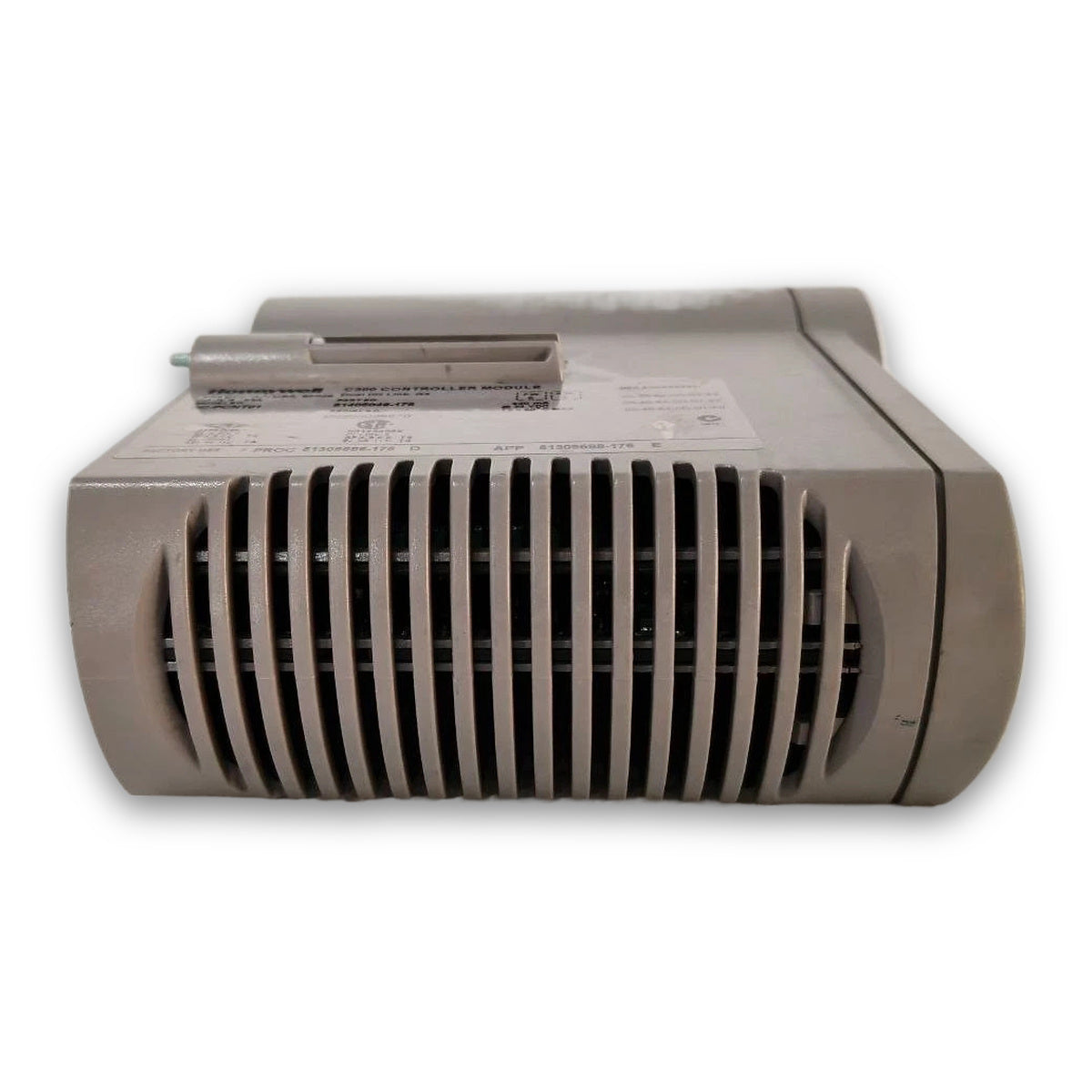

Modul je vybaven konformně povlakovanými deskami plošných spojů uloženými v ochranném plastovém krytu s integrovanými indikátory stavu LED a místním displejem. Díky konstrukci bez šasi se Honeywell CC-PCNT01 připojuje přímo na zakončovací sestavu vstupů a výstupů (IOTA), konkrétně na CC-TCNT01, takže není potřeba samostatný fyzický stojan ani základní deska.

Honeywell CC-PCNT01 podporuje neredundantní i plně redundantní topologie řízení. Redundance s vysokou dostupností je integrována přímo do konstrukce řadiče, což umožňuje bezproblémové spárování dvou řadičů prostřednictvím vyhrazeného kabelu redundantního propojení. Jednotka komunikuje s terénními I/O prostřednictvím dvou kanálů I/O Link a integruje se do nadřazených systémů závodu prostřednictvím připojení Fault Tolerant Ethernet (FTE) umístěných na podkladové zakončovací sestavě.

Funkce

• Provádí funkce distribuovaného řízení procesu a slouží jako I/O brána pro systémy Experion řady C.
• Využívá konstrukci řady C bez šasi, která se montuje přímo na vyhrazenou zakončovací sestavu vstupů a výstupů.
• Je vybaven konformně povlakovanými deskami plošných spojů (prefix CC) pro zvýšenou ochranu před průmyslovými nečistotami.
• Podporuje redundantní i plně redundantní režimy provozu s vysokou dostupností a automatickou synchronizací.

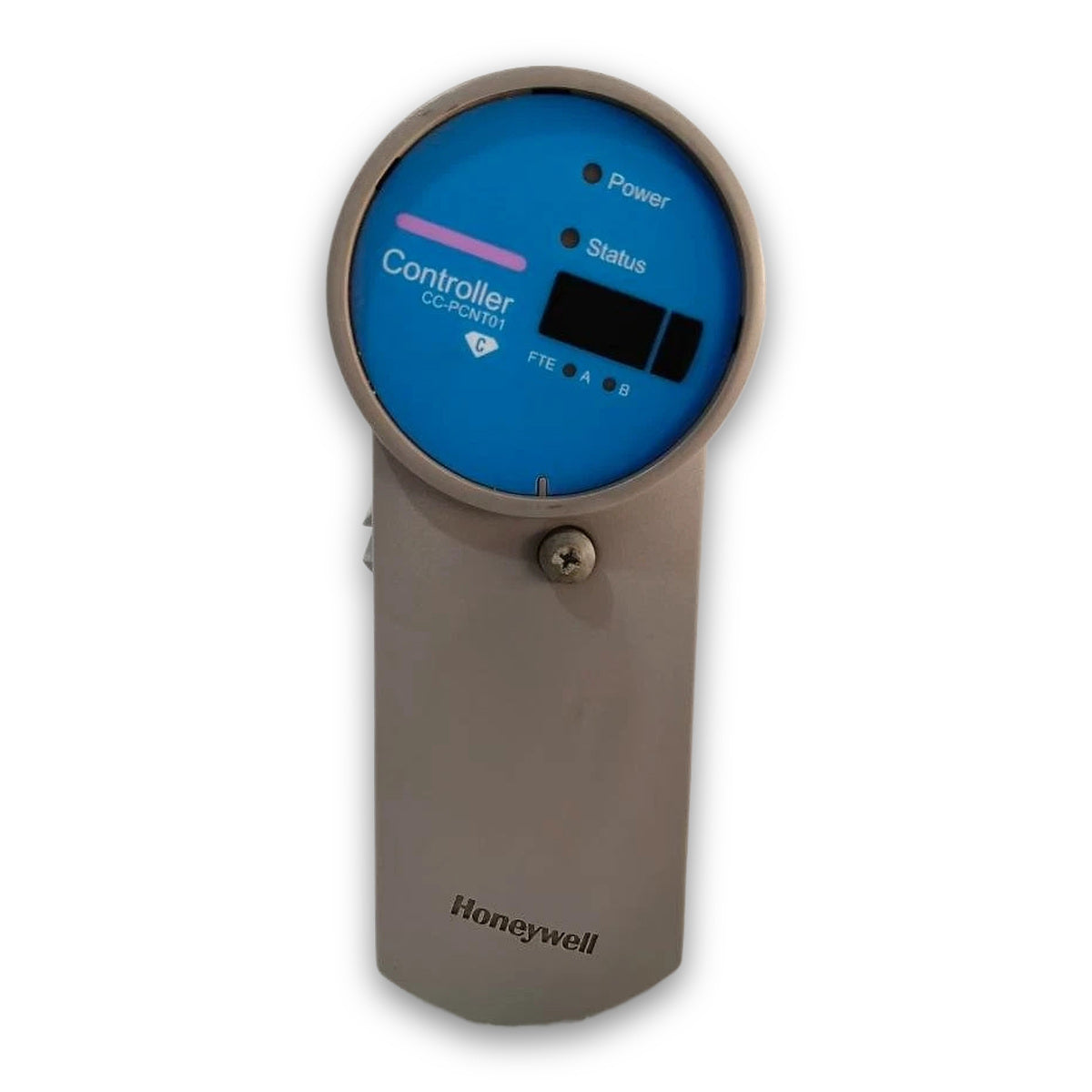

• Je vybaven indikátory stavu LED na předním panelu a alfanumerickým displejem pro přímé provozní monitorování.
• Připojuje se k sítím terénních I/O prostřednictvím dvou rozhraní I/O Link na základní zakončovací sestavě.
• Přijímá regulované systémové napájení 24 V DC přímo přes rozhraní zakončovací sestavy.

Aplikace

• Distribuované řízení procesu: Provádí komplexní algoritmy řízení kontinuálních, dávkových a logických procesů v prostředích průmyslové automatizace.
• Síťová brána Experion řady C: Propojuje I/O moduly řady C s rozhraními člověk-stroj Experion PKS a nadřazenými sítěmi.
• Vysoce dostupný provoz: Zajišťuje nepřetržité řízení bez výpadků v kritických zpracovatelských aplikacích vyžadujících plnou hardwarovou redundanci.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Potvrďte, že napájecí zdroj distribuce systémového napájení poskytuje stabilních 24 VDC a že cílový slot používá kompatibilní IOTA CC-TCNT01.

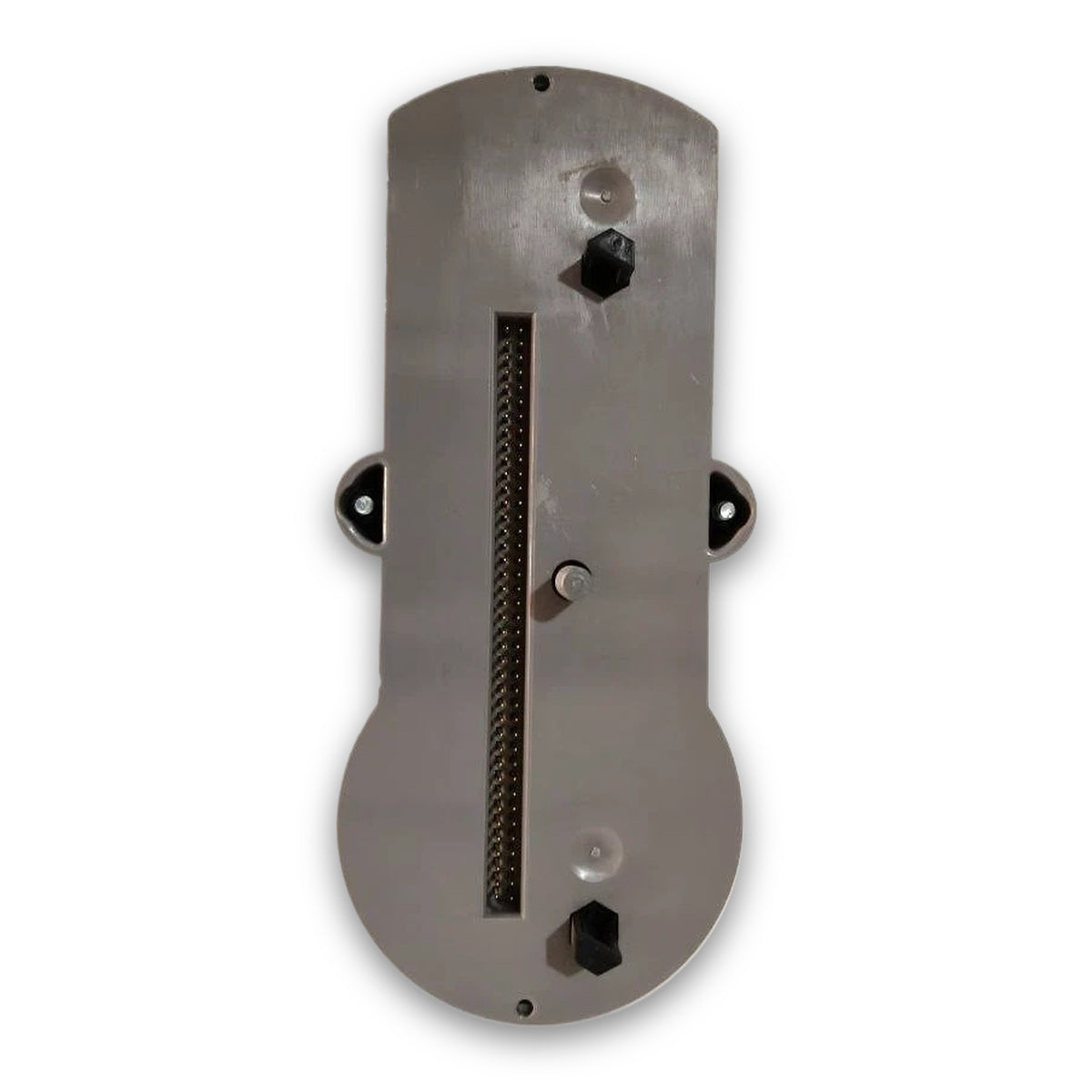

2. Před instalací zkontrolujte zadní elektrické konektory a plastový kryt modulu CC-PCNT01, zda nejsou fyzicky poškozené.
3. Vyrovnejte kryt modulu s montážními vodítky na zakončovací sestavě CC-TCNT01.
4. Pevně přitlačte modul na konektor IOTA, dokud se zajišťovací západky zcela nezachytí.
5. Ověřte, že všechny síťové kabely, kabely I/O Link a redundantní kabely připojené k podkladové jednotce IOTA jsou řádně zajištěny.
6. Přiveďte systémové napájení 24 VDC a sledujte stavový displej na předním panelu, abyste potvrdili správnou inicializaci modulu.

Pokyny ke konfiguraci

1. Připojte se k řadiči pomocí inženýrského softwaru Control Builder přes síť Fault Tolerant Ethernet (FTE).
2. Přiřaďte adresu uzlu řadiče a parametry síťové komunikace ve stromu hardwarové konfigurace Experion.
3. U redundantních systémů nakonfigurujte sekundární uzel řadiče a potvrďte synchronizaci signálů přes vyhrazené redundantní propojení.
4. Stáhněte řídicí strategii do modulu CC-PCNT01 a proveďte zálohu parametrů.

Doporučení pro výměnu

1. Ověřte, že jsou zálohy systémových strategií aktuální. Pokud systém pracuje v redundantním páru, zajistěte, aby sekundární řadič byl online a synchronizovaný.
2. Před vyjmutím modulu odpojte napájení slotu řadiče nebo spusťte řízené přepnutí na záložní jednotku.
3. Uvolněte mechanické zajišťovací západky modulu CC-PCNT01 a vytáhněte modul přímo z IOTA CC-TCNT01.
4. Bezpečně nasaďte náhradní modul CC-PCNT01 na konektor IOTA a obnovte napájení systému.
5. Ověřte, že náhradní jednotka naváže síťové připojení, stáhne konfigurační data a vrátí se do normálního provozního stavu.
