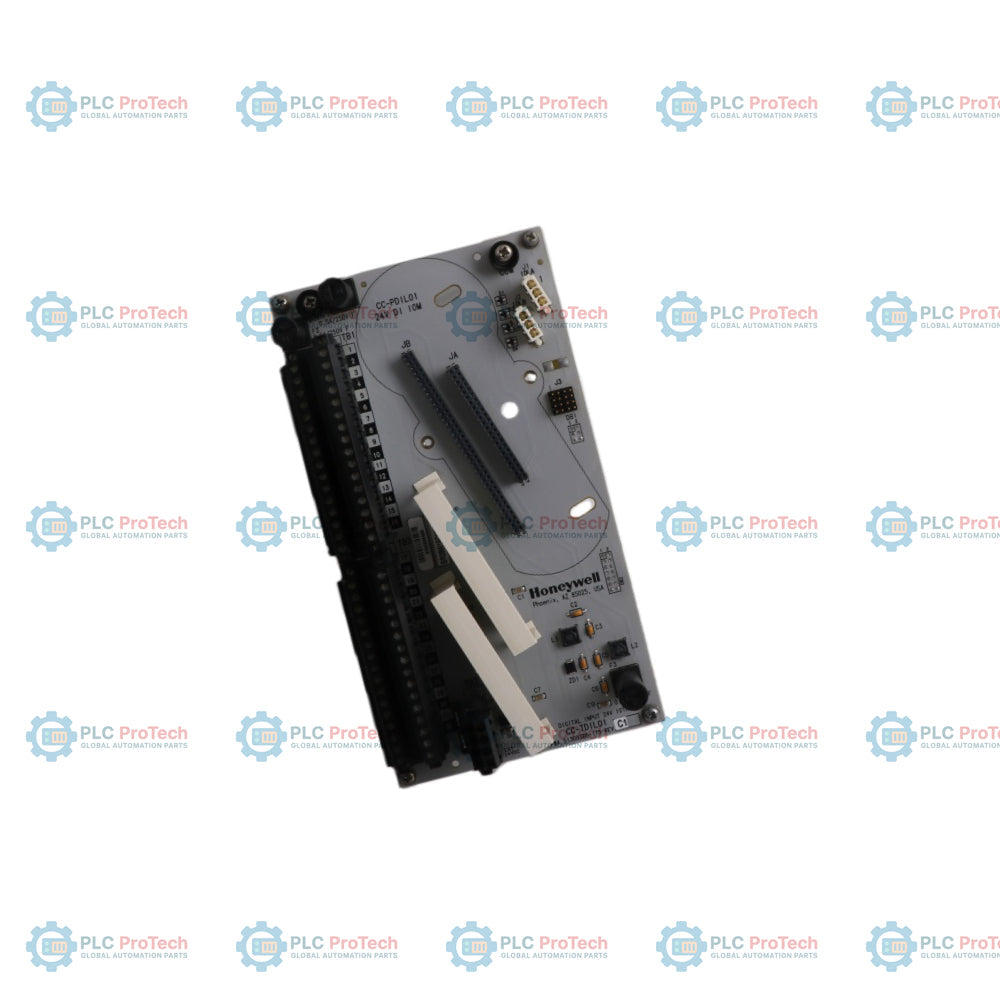

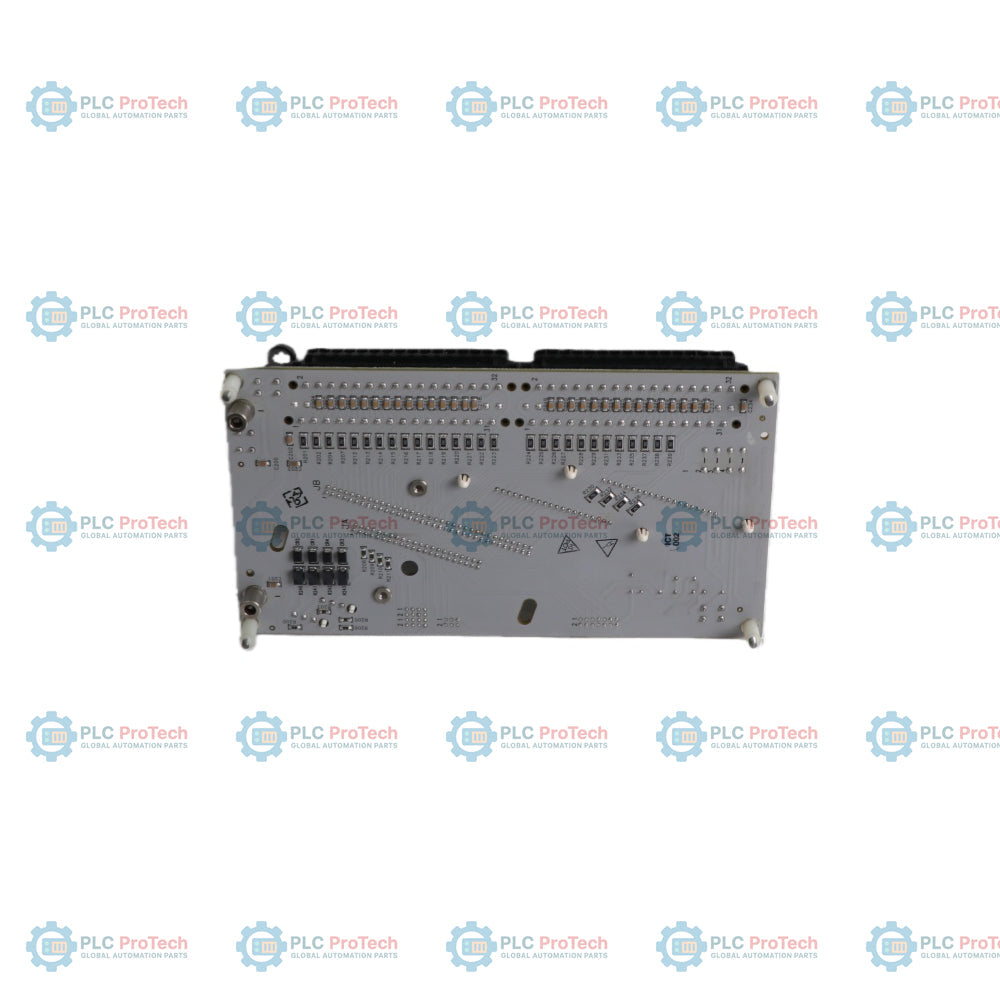

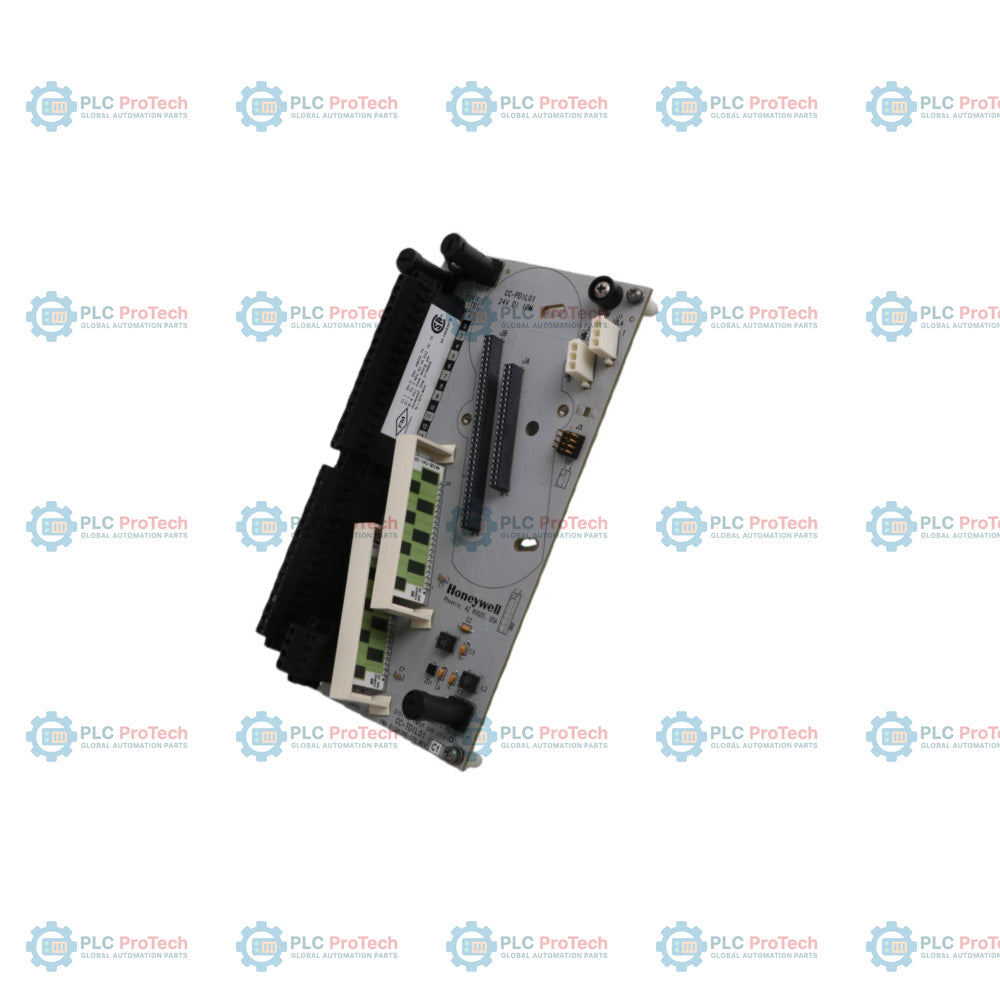

Honeywell CC-TDI110 Experion Series C Digitální vstupní IOTA pro vysoké napětí 120 VAC / 125 VDC

Popis

Honeywell CC-TDI110 je neredundantní 9palcová vstupně-výstupní zakončovací sestava (IOTA) určená pro architekturu Series C systému Experion Process Knowledge System (PKS). Poskytuje infrastrukturu pro zakončení provozního vedení a rozhraní pro přizpůsobení signálu potřebné k přímému připojení diskrétních provozních vstupů 120 V AC RMS nebo 125 V DC k Honeywell CC-PDIH01, modulu vysokonapěťových digitálních vstupů/výstupů (IOM).

Jako kritické hardwarové rozhraní v systémech řízení a monitorování procesů převádí CC-TDI110 vysokonapěťové provozní signály na komunikaci na úrovni logiky pro nadřazený systém. Sestava podporuje 32 digitálních vstupních kanálů a využívá optickou izolační technologii k vytvoření optického galvanického oddělení mezi obvody provozu a společným vodičem logiky. Tato architektonická izolace chrání citlivou řídicí elektroniku před napěťovými přechodovými jevy na straně provozu, zemními smyčkami a elektrickým rušením.

Honeywell CC-TDI110 je navržen pro vysokou dostupnost a provozní integritu v průmyslových zpracovatelských závodech a podporuje rozsáhlé interní diagnostické rutiny prováděné prostřednictvím spárovaného modulu CC-PDIH01. Hardwarová sestava obsahuje individuální filtrování kanálů a konfigurovatelnou přímou nebo invertovanou vstupní logiku pro podporu různých konfigurací provozních snímačů a požadavků na monitorování kontaktů spínačů.

Funkce

• Slouží jako 9palcová neredundantní sestava zakončení provozního vedení pro zpracování 32kanálových vysokonapěťových diskrétních vstupů.
• Přímo se připojuje k Honeywell CC-PDIH01, modulu digitálních vysokonapěťových vstupů v rámech Experion Series C.
• Duální jmenovité hodnoty umožňují přijímat signály 120 V AC RMS (47–63 Hz) i 125 V DC v provozu prostřednictvím jediné sestavy.
• Optické galvanické oddělení zajišťuje izolaci 1500 V AC RMS nebo ±1500 V DC mezi provozním vedením a společným vodičem logiky.
• Provádí interní diagnostiku s vysokou integritou pro ověření stavu kanálů a zachování přesnosti přenosu signálu.
• Podporuje konfigurovatelné režimy přímých a invertovaných vstupů pro přizpůsobení různým způsobům chování kontaktů v provozu.

Použití

• Monitorování diskrétních alarmů a stavů: Snímání stavu vysokonapěťových motorových stykačů, signálů vypínacích spínačů a technologických koncových spínačů.
• Zpětná vazba bezpečnostních funkcí a blokování: Propojení vysokonapěťových pomocných kontaktů v provozu s řídicí logikou pro blokování v celém provozu.
• Rozvodna a elektrická bilance provozního celku: Monitorování 125V DC řídicích jističů a kontaktů indikujících stav jističů v elektrických skříních.
• Monitorování technologického zařízení: Přímé přizpůsobení signálu pro ventily, čerpadla a ventilátory pracující ve 120V AC řídicích smyčkách.

Technické specifikace

Obecné

Elektrické a signálové parametry

Výkon a izolace

Mechanické

Pokyny k instalaci

1. Před montáží zkontrolujte fyzickou neporušenost sestavy Honeywell CC-TDI110.
2. Před fyzickou instalací se ujistěte, že napájení příslušného kanálu skříně Series C je vypnuté.
3. Bezpečně upevněte 9palcovou jednotku IOTA na standardní montážní kanál Series C pomocí správného mechanického vyrovnání.
4. Veďte vysokonapěťovou kabeláž AC/DC v poli odděleně od nízkonapěťových stejnosměrných logických a komunikačních vedení, abyste minimalizovali vazbu rušení.
5. Připojte vodiče polních vstupů k určeným šroubovým svorkám kanálů a při použití vstupů 125 VDC dodržujte zásady polarity.
6. Ověřte připojení uzemnění na nosiči Series C, aby bylo zajištěno správné uzemnění stínění a funkce optické izolace.
7. Vyrovnejte a pevně nasaďte modul digitálního vstupu vysokého napětí CC-PDIH01 na konektory rozhraní IOTA, dokud nezapadne západka.

Konfigurace a uvedení do provozu

• Přiřazení v softwaru: V softwaru Control Builder přiřaďte jednotku IOTA CC-TDI110 a odpovídající modul CC-PDIH01 pod příslušný řadič Series C C300 nebo ve stromu I/O linku.
• Výběr logického režimu: V softwaru Control Builder nakonfigurujte možnosti logiky kanálu (přímá nebo invertovaná) tak, aby odpovídaly stavům kontaktů polních spínačů (normálně rozepnuté nebo normálně sepnuté).
• Kontrola napětí před uvedením do provozu: Před uvedením do provozu změřte multimetrem napětí přicházející z polních smyček a ověřte, že signály AC jsou v rozsahu 90–132 VAC RMS nebo signály DC v rozsahu 100–138 VDC.
• Ověření diagnostiky kanálů: Během spouštění sledujte souhrny alarmů systému Experion, abyste potvrdili správnou inicializaci kanálů a ověřili stavy logiky optické izolace bez poruch v poli.
