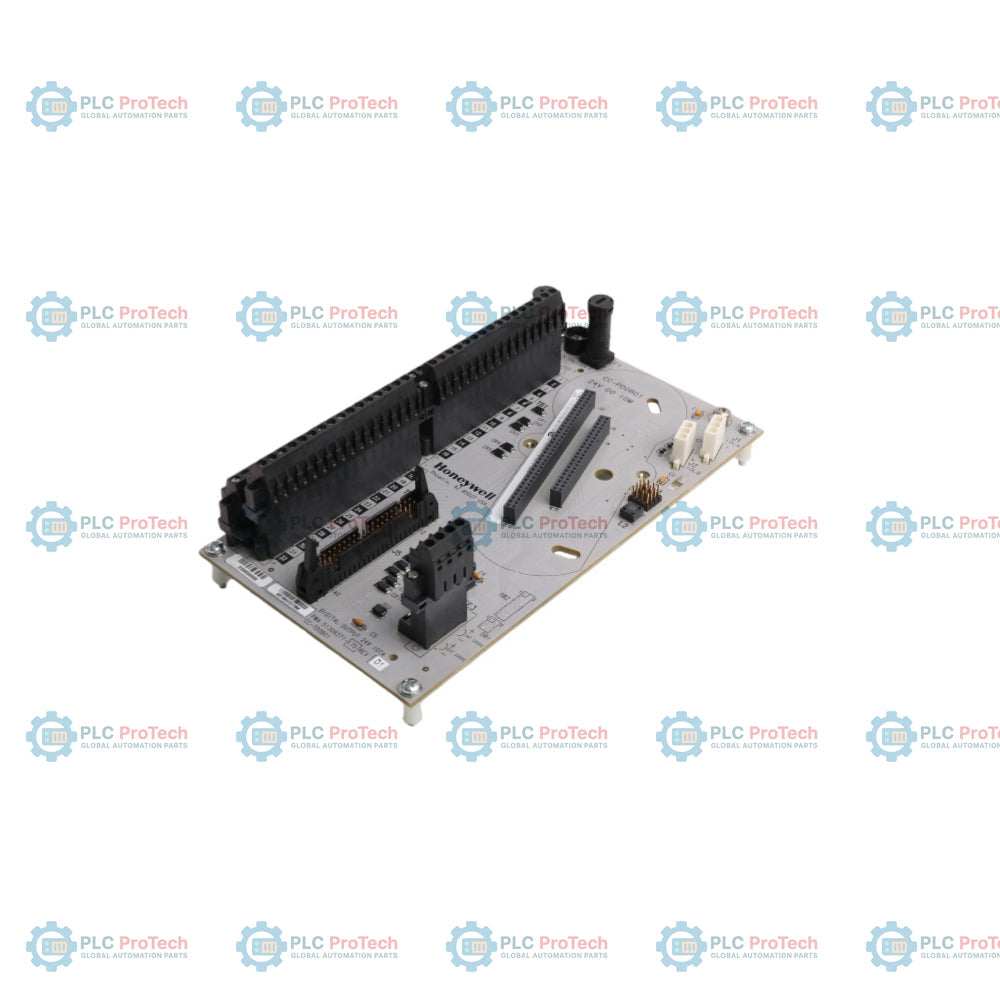

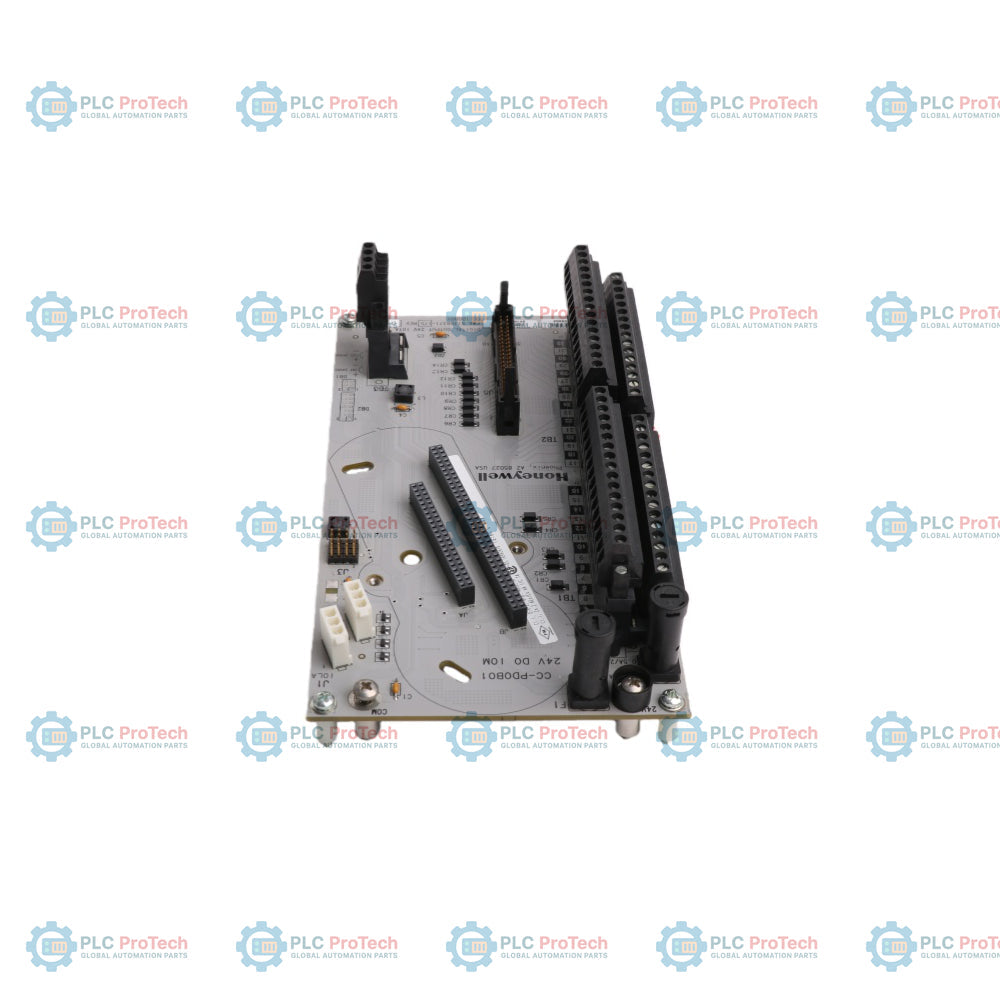

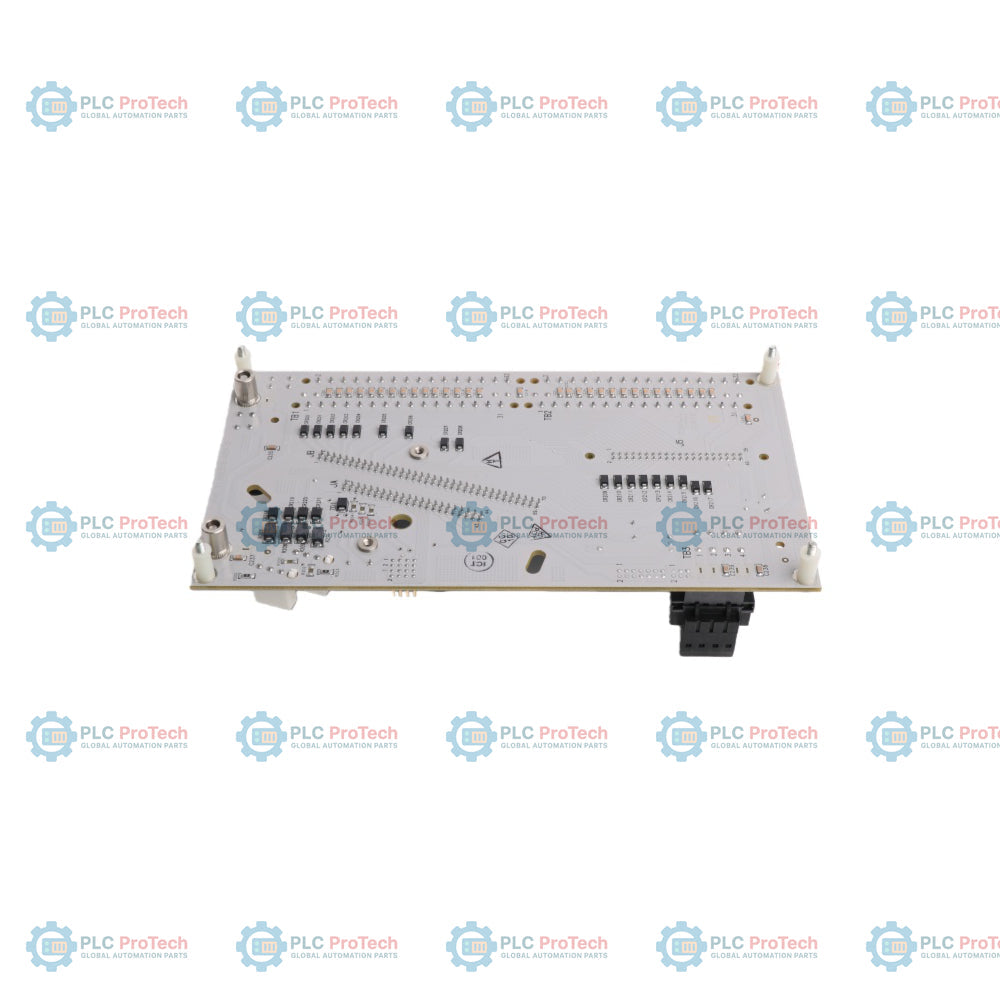

Honeywell CC-TDOB01 Series C 24V digitální výstupní IOTA 9palcová, neredundantní

Popis

Honeywell CC-TDOB01 je 9palcová ner­edundantní montážní sestava zakončení digitálních vstupů/výstupů 24 V (IOTA) navržená pro architekturu Honeywell Experion PKS Series C. Slouží jako fyzická rozhraní vrstva propojující akční členy, relé, indikátory a solenoidy v poli s odpovídajícím modulem digitálních vstupů/výstupů 24 V Series C (IOM).

Konstrukce podporuje až 32 diskrétních kanálů a prostřednictvím vyhrazených svorkovnic vede řídicí signály a napájení přímo k polním zařízením. Architektura podporuje mechanismy ochrany polního zapojení integrované s IOM, včetně monitorování proudu jednotlivých kanálů a funkcí vypnutí při nadproudu.

Deska podporuje flexibilní možnosti napájení systému a přijímá interní napájení systému i externí zdroje 24 V DC dodané zákazníkem. Její ner­edundantní 9palcové provedení nabízí kompaktní instalační rozměry pro standardizované řídicí skříně v prostředí průmyslové automatizace.

Funkce

• Ukončení 32 kanálů v poli: Poskytuje vyhrazené šroubové svorky pro napájení a zpětné vedení 32 diskrétních výstupních kanálů 24 V DC přes dvě hlavní svorkovnice.
• Podpora selektivní nadproudové ochrany: Spolupracuje s modulem digitálních výstupů při detekci zkratů v poli a automaticky vypne pouze postižený bod, zatímco neporušené kanály zůstanou v provozu.
• Diagnostická signalizace měkké poruchy: Umožňuje generování alarmu měkké poruchy nadproudu a přepne režim vadného bodu na ruční, dokud není zkrat odstraněn.
• Monitorování tepelné ochrany: Podporuje alarmování tepelné ochrany při zkratu v poli s proudem vyšším než 0,5 A.
• Flexibilní konfigurace napájení: Konfigurovatelné pomocí svorkovnice 3 pro volbu mezi interním napájecím zdrojem Honeywell 24 V a externím napájením 24 V dodaným zákazníkem.
• Kom­paktní ner­edundantní provedení: Standardizovaný 9palcový profil desky Series C navržený pro efektivní využití prostoru ve skříni.

Aplikace

• Aktivace výstupů: Propojení řídicích jednotek Experion PKS Series C s polními solenoidy, oddělovacími relé a regulačními ventily.
• Signalizace v průmyslovém závodě: Ovládá diskrétní indikátory polní části, alarmy, světelné věže a stavové panely.
• Diskrétní řízení systému: Poskytuje spínací logiku 24V DC pro infrastrukturu dávkových, kontinuálních procesů a výrobní automatizace.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Před instalací do skříně řady C zkontrolujte mechanickou neporušenost desky IOTA.
2. Namontujte 9palcovou desku IOTA na montážní stojan panelu nebo zadní desku skříně podle roztečí pro řadu C.
3. Potvrďte, zda bude použito interní nebo externí napájení 24V, a podle toho zapojte svorkovnici 3.
4. Zajistěte správnou polaritu napájení externích přívodů, aby nedošlo k poškození modulu.
5. Připojte polní zařízení ke svorkovnicím 1 a 2; kladné vodiče upevněte k napájecím šroubům a záporné vodiče ke šroubům návratu.
6. Pevně usaďte příslušný 24V digitální výstupní IOM řady C do pozice karty na sestavě IOTA.

Doporučení k výměně

1. Ověřte, zda objednací číslo náhradního dílu odpovídá označení CC-TDOB01.
2. Odpojte napájení polní části přiváděné do svorkovnice 3, pokud používáte externí zdroj napájení.
3. Vyjměte příslušný I/O modul z konektoru karty IOTA.
4. Označte a odpojte šroubové svorkovnice nebo vodiče polní kabeláže od TB1, TB2 a TB3.
5. Demontujte vadnou desku IOTA, namontujte novou sestavu, znovu připojte kabelové konektory a znovu vložte IOM.
6. Znovu připojte napájení a ověřte diagnostický stav kanálů v systémovém softwaru Experion PKS.
