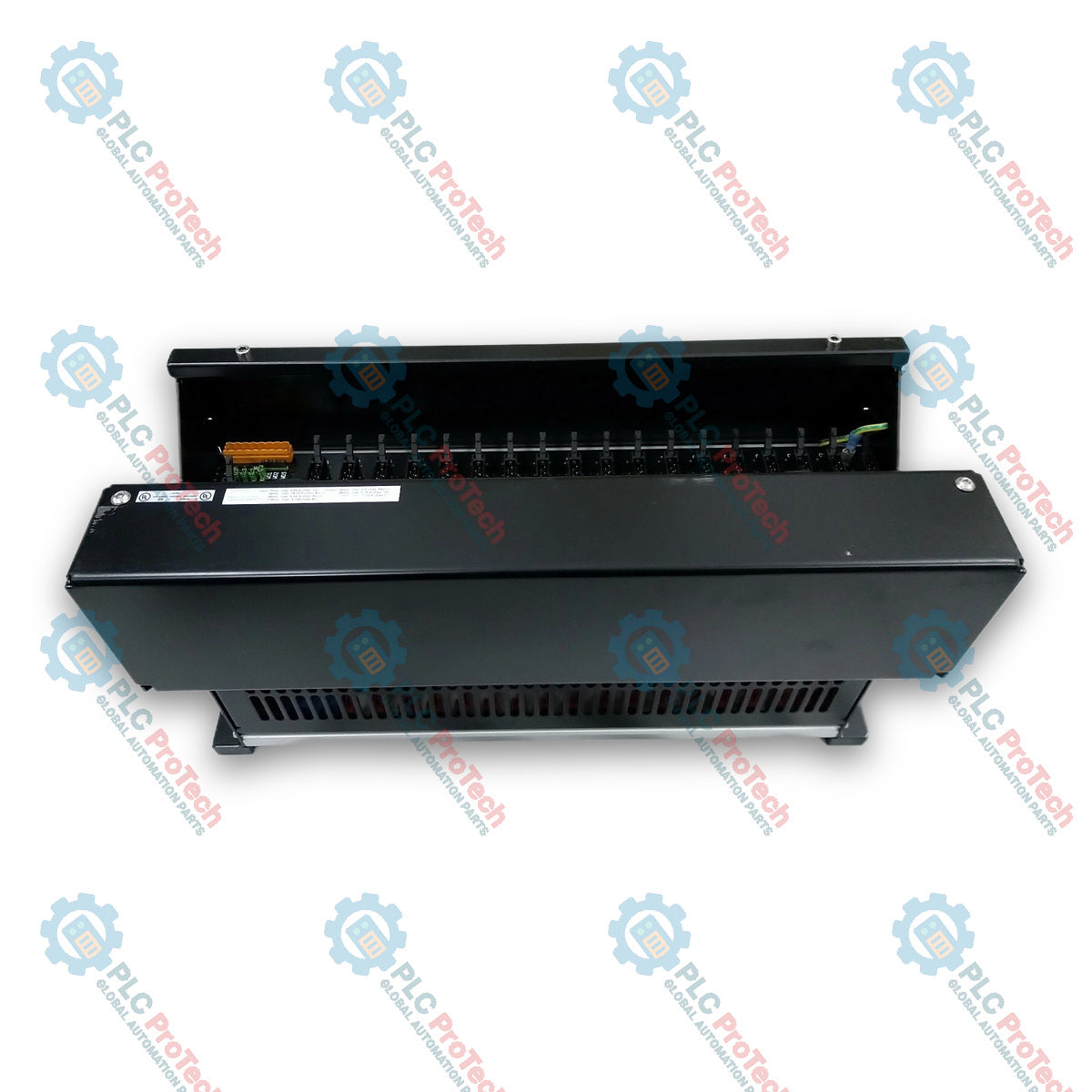

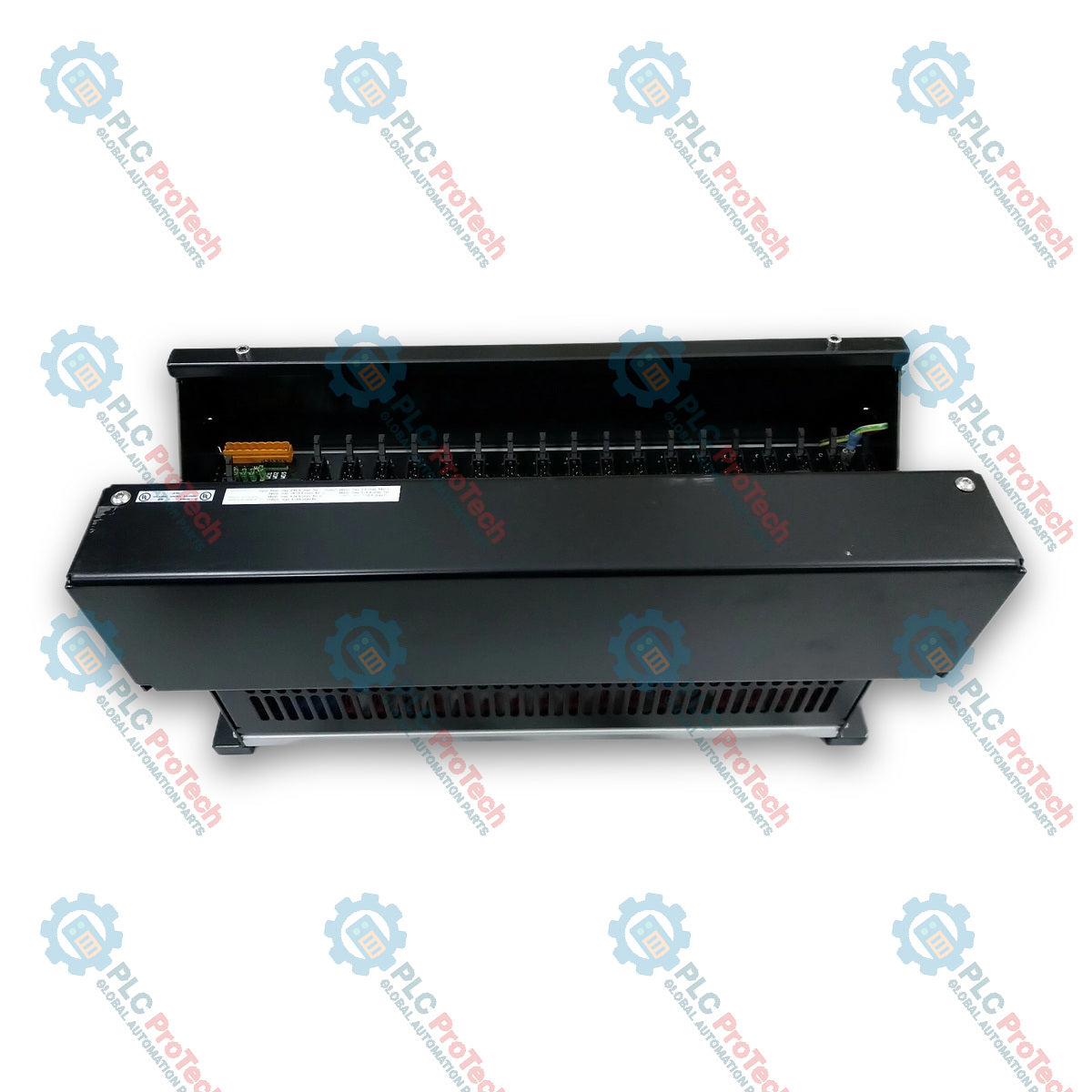

Honeywell FC-IOCHAS-0001S I/O šasi Safety Manager

SKU FC-IOCHAS-0001S

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: FC-IOCHAS-0001S
Country of origin:United States
Product Type: Vstupně-výstupní šasi
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 4500g
Dimensions: 483 mm x 177 mm x 280 mm (Š x V x H)
Shipping port: Xiamen
Warranty: 12 months

Honeywell FC-IOCHAS-0001S je samostatný I/O chassis určený pro procesní bezpečnost, nouzové odstavení (ESD) a kritické řídicí aplikace v průmyslovém prostředí. Sestava je navržena pro moduly Safety Manager I/O a související sběrnicové komponenty a nabízí provedení pro montáž do 19palcového racku s integrovanými propojeními základní desky, pozicemi pro kódování a rozhraními pro distribuci napájení v architekturách procesní automatizace.

Funkce

Navrženo pro konfigurace s jedním řadičem Safety Manager vyžadující samostatné rozšíření I/O.
Vybaveno konektory základní desky s pozicemi mechanických kódovacích kolíků SOURIAU 5159, které zabraňují nesprávnému vložení modulu.
Poskytuje integrované vedení sběrnice na desce plošných spojů (PCB) pro interní distribuci logického napájení 5 Vdc a signálů watchdogu.
Obsahuje sloty pro kartové konektory standardních vstupních, výstupních a speciálních funkčních modulů.
Vyznačuje se robustní mechanickou konstrukcí kompatibilní se standardními 19palcovými rozvaděčovými rámy a výkyvnými rámy.

Aplikace

Bezpečnostní instrumentované systémy (SIS)
Systémy nouzového odstavení (ESD)
Systémy detekce požáru a plynů (F&G)
Systémy řízení hořáků (BMS) a ochrana kotlů
Kritické řízení procesů v chemických, petrochemických a energetických závodech

Technické specifikace

Parametr	Specifikace
Výrobce	Honeywell
Model	FC-IOCHAS-0001S
Typ produktu	Safety Manager I/O chassis (samostatné)
Dílčí sestava / číslo dílu	IOCHAS-0001S
Povrchová úprava	Konformně lakované (předpona FC)
Provozní teplota	-5 degC až 70 degC
Skladovací teplota	-40 degC až 85 degC
Relativní vlhkost	5 % až 95 % (bez kondenzace)
Sinusové vibrace	10 až 57 Hz: amplituda 0.075 mm; 57 až 150 Hz: 1 G
Mechanický ráz	Špičkové zrychlení 15 G (doba trvání pulzu 11 ms, 3 osy)
Rozsah napájení 24 Vdc	24 Vdc (+30 % / -15 %)
Systém kódování	SOURIAU typ 5159 (kolíky 5159.009.17.22)
Stupeň krytí	IP 20

Pokyny k instalaci

Montáž do rozvaděče: Nainstalujte chassis bezpečně do standardního rozvaděče nebo výkyvného rámu s rozsahem 180 stupňů pomocí vhodných upevňovacích matic a montážního materiálu.
Kódování modulů: Před vložením karty ověřte, že jsou všechny pozice kolíků chassis základní desky správně osazeny kódovacími kolíky SOURIAU 5159 odpovídajícími zamýšlenému typu I/O modulu.
Připojení napájení a logiky: Ověřte správné zakončení napájecího vedení 5 Vdc, napájecí sběrnice 24 Vdc a signálových vedení watchdogu prostřednictvím vyhrazených distribučních desek.
Uzemnění: Připojte rám chassis přímo k liště ochranného uzemnění rozvaděče pomocí schválených uzemňovacích pásků.
Ventilace: Zajistěte volné vertikální proudění vzduchu přes všechny nainstalované sloty karet, aby byl zajištěn provoz v rámci stanovených tepelných limitů.

Shoda a certifikace

IEC 61508 / IEC 61511: Funkční bezpečnost až do SIL 3
IEC 61010-1 / IEC 61131-2: Bezpečnostní požadavky a specifikace zařízení pro programovatelné řadiče
IEC 61000-6-2 / IEC 61326-3-1: Odolnost pro průmyslové a bezpečnostní systémy
UL 508 / UL 508A: Norma pro průmyslová řídicí zařízení / průmyslové řídicí panely
CSA C22.2 No. 142: Zařízení pro řízení procesů
FM3600 / FM 3611: Shoda pro nebezpečná prostředí třídy I, divize 2, skupiny A, B, C & D

FAQ

Jakou systémovou architekturu šasi podporuje?

Šasi podporuje konfigurace s jedním řadičem v systému Honeywell Safety Manager pro standardní rozšíření I/O karet.

Jaký kódovací hardware brání nesprávnému vložení modulů do slotů?

Konektory základní desky využívají kódovací kolíky SOURIAU typu 5159 vložené do vyhrazených otvorů šasi, které odpovídají konkrétnímu kódování I/O modulů.

Jaký rozsah provozních teplot je pro šasi přípustný?

Šasi spolehlivě funguje při okolní teplotě od −5 °C do 70 °C, pokud je nainstalováno se správným prouděním vzduchu.
