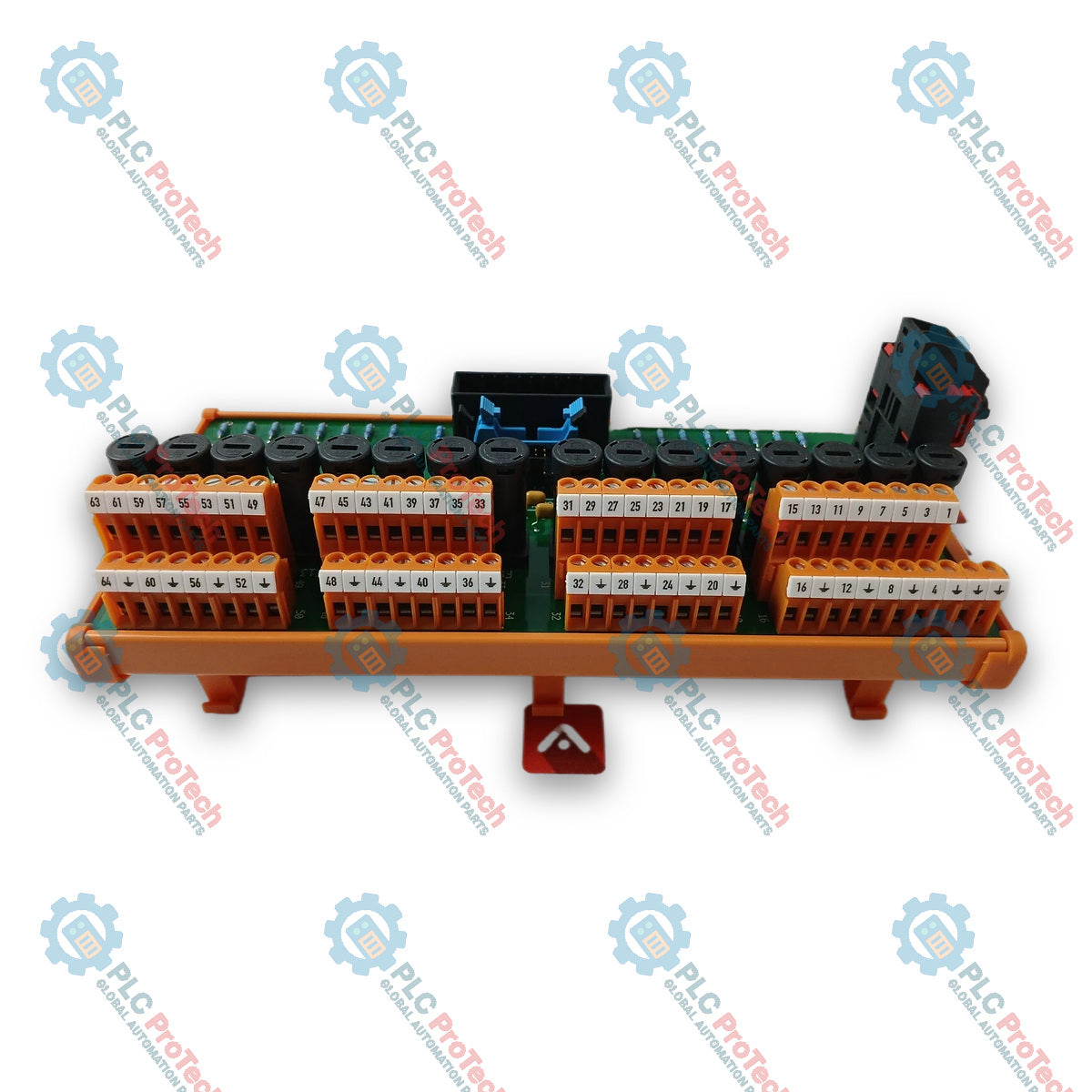

Honeywell FC-TSGASH-1624P sestava zakončení vodičů Safety Manager

Popis

Honeywell FC-TSGASH-1624P V1.0 je bezpečná sestava zakončení pole (FTA) pro vstupy detektorů plynů a plamene, navržená jako rozhraní mezi provozními převodníky 0–20 mA a SAI-1620m, bezpečným vysokohustotním analogovým vstupním modulem v systémech Honeywell Safety Manager. Tato sestava se 16 vstupními kanály podporuje bezpečnostní i nesafety instrumentační smyčky v průmyslových bezpečnostních instrumentovaných systémech (SIS).

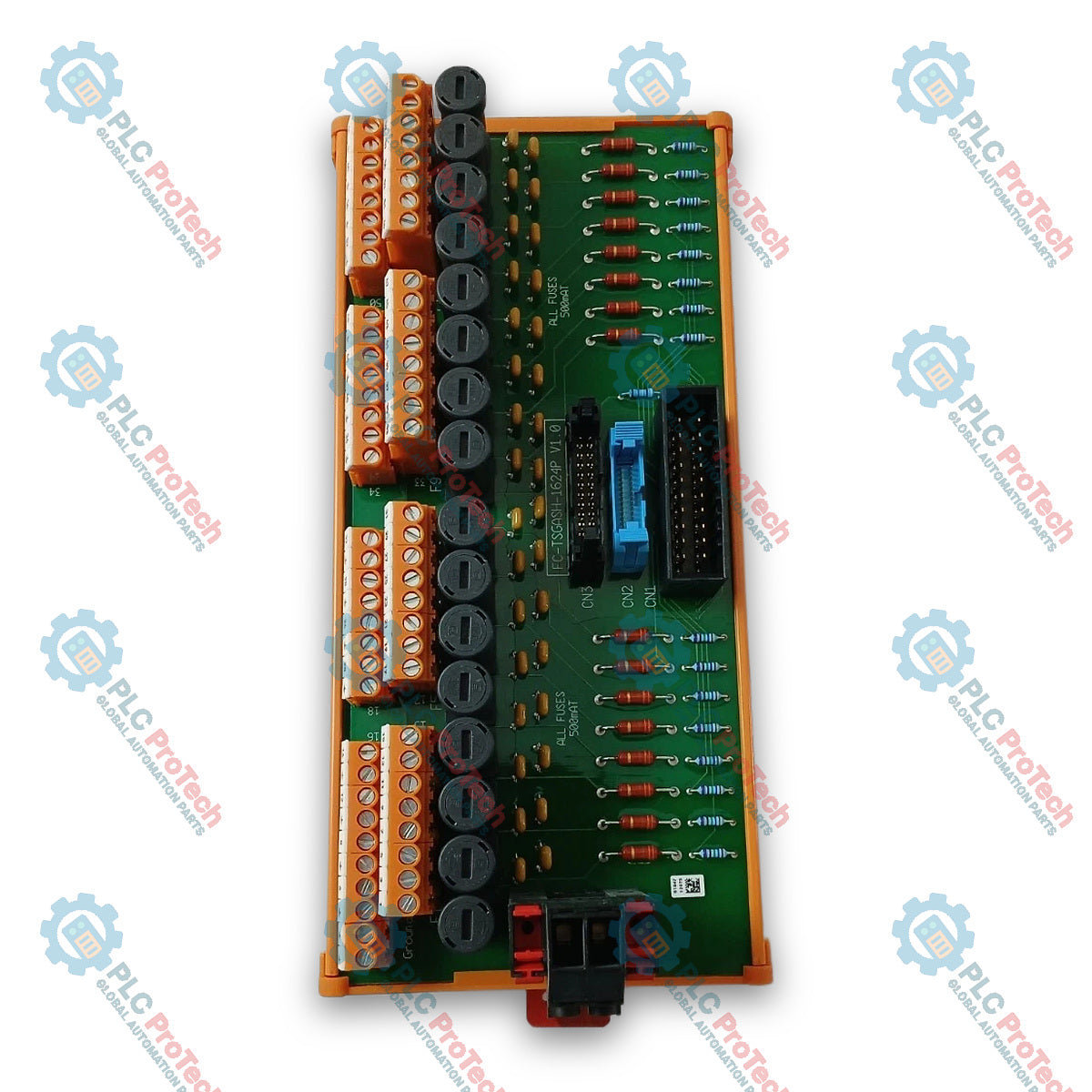

Každý kanál zařízení FC-TSGASH-1624P V1.0 obsahuje vysoce přesný rezistor 500 Ohmů, který převádí vstupní proudové signály na úrovně 0–4 VDC pro zpracování modulem SAI-1620m s přesností 0,1 %. Pro ochranu připojené instrumentace a vedení smyček je každý kanál samostatně chráněn rychlou pojistkou 500 mA. Modul směruje vstupní signály do jednoho nebo redundantních modulů SAI-1620m pomocí standardních systémových propojovacích kabelů SICC-0001/Lx.

Kromě primárního převodu signálu nabízí FC-TSGASH-1624P V1.0 také vyhrazená rozhraní pro komunikaci HART. Přímé připojovací body pro řešení multiplexerů MTL nebo Pepperl+Fuchs (P+F) umožňují online průchod diagnostiky HART bez narušení integrity bezpečnostní smyčky. Sestava je provedena jako zacvakávací konstrukce na lištu DIN EN a je napájena externím napájecím vedením 24 VDC.

Funkce

• Analogové rozhraní se 16 kanály: Umožňuje připojení až šestnácti smyček detektorů plynů a plamene s rozsahem 0–20 mA (maximum 0–25 mA) a společným připojením 0 V.
• Přesný převod signálu: Vysoce přesné rezistory 500 Ohmů na desce převádějí vstupní proudové signály na výstupní úrovně 0–4 VDC pro modul SAI-1620m.
• Jištění jednotlivých kanálů: Každý kanál je vybaven pojistkou Schurter 500 mA (5 × 20 mm), která chrání napájecí vedení v terénu a zařízení před zkratem.

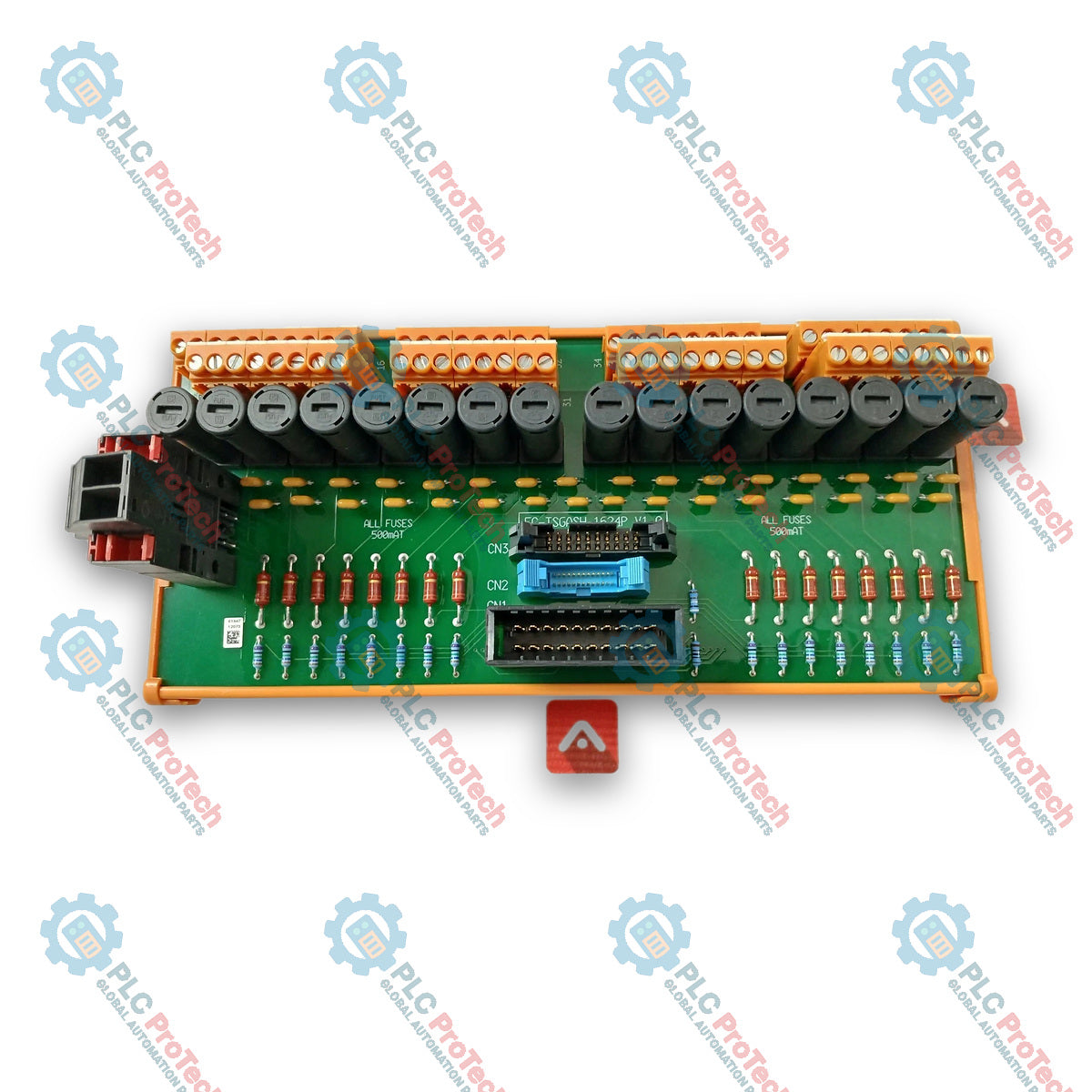

• Integrovaná podpora multiplexeru HART: Vyhrazené konektory CN2 a CN3 na desce umožňují přímou integraci řešení multiplexerů HART od společností Pepperl+Fuchs a MTL pomocí standardních kabelových sestav.
• Vyhrazená připojení stínění: Obsahuje 16 vyhrazených šroubových svorek určených k uzemnění stínění kabelů v terénu, což optimalizuje odolnost proti rušení v kritických monitorovacích aplikacích.
• Monitorování napětí externího napájecího zdroje: Umožňuje softwaru Safety Manager nepřetržitě monitorovat úrovně napětí připojeného 24VDC napájení prostřednictvím bezpečného vysokohustotního analogového vstupního šasi.

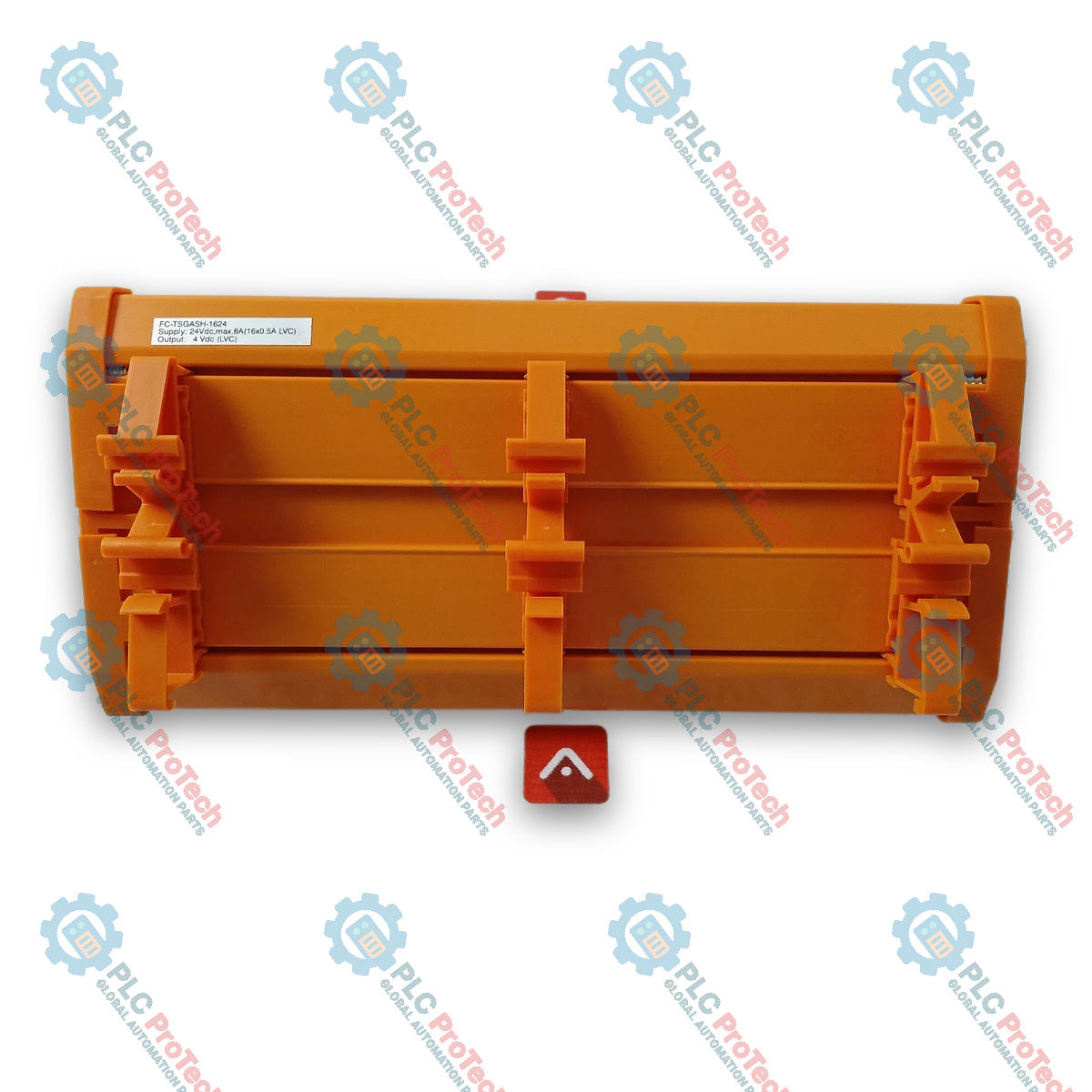

• Kompatibilita se dvěma lištami DIN: Montážní provedení podporuje lišty DIN EN TS32 i TS35 x 7,5 pro flexibilní instalaci ve skříních.

Použití

• Bezpečnostní instrumentované systémy (SIS): Zakončení polního zapojení pro detektory hořlavých plynů, toxických plynů a optické detektory plamene připojené k systémům Honeywell Safety Manager.
• Řízení procesní bezpečnosti: Kondicionování analogových vstupních signálů a integrace diagnostiky HART pro kritické 2vodičové a 3vodičové převodníky v poli.
• Integrace správy prostředků HART: Průchozí připojovací bod pro multiplexory HART MTL4850 nebo Pepperl+Fuchs podporující vzdálenou kalibraci přístrojů a monitorování stavu zařízení.

Technické specifikace

Obecné informace

Elektrické parametry a vstupní jmenovité hodnoty

Ochrana a jištění

Mechanické a environmentální vlastnosti

Přípoje / rozhraní

Pokyny k instalaci

1. Kontrola před instalací: Před montáží ověřte neporušenost a zkontrolujte, zda je všech 16 pojistek kanálů (500 mA, 5x20 mm) zcela usazeno v příslušných držácích.
2. Montáž na lištu DIN: Bezpečně nacvakněte sestavu na standardní lištu DIN TS32 nebo TS35 x 7.5 v rozvaděči a ponechte alespoň 226 mm volné šířky lišty.
3. Připojení napájecího vedení: Odizolujte vodiče externího napájení 24 VDC v délce 8 mm (0.28 in). Připojte napájecí vodiče k dodané kódované dvoupólové zástrčce Weidmuller BVZ 7.62HP, přičemž dodržte správnou polaritu (+ na pin 1, - na pin 2), a zajistěte červené zajišťovací posuvníky.
4. Zapojení polních signálů: Připojte dvouvodičové nebo třívodičové detektory plynu a plamene ke skupinám šroubových svorek 1 až 64. Odizolujte vodiče v délce 7 mm (0.28 in) a utáhněte šrouby svorek utahovacím momentem 0.5 Nm.
5. Uzemnění stínění: Připojte jednotlivé odtokové vodiče stínění polních kabelů k vyhrazené stínicí svorce každé skupiny kanálů a propojte skříňový ochranný zemnicí vodič s horními levými zemnicími šroubovými spoji.
6. Propojení systému: Připojte kabel SICC-0001/Lx z konektoru CN1 na FTA k primárnímu (nebo redundantnímu páru) modulu SAI-1620m v šasi Safety Manager.

Doporučení pro uvedení do provozu a údržbu

• Ověření externího napájení: Prostřednictvím diagnostického rozhraní modulu SAI-1620m ověřte, že software Safety Manager detekuje běžné úrovně externího napájecího napětí v celé sestavě.
• Výměna pojistek: Pokud dojde k poruše smyčky vysílače, zkontrolujte odpovídající pojistku kanálu (F1 až F16). Přepálené pojistky nahrazujte výhradně pojistkami Schurter 0001.2501 (500 mA, 5x20 mm, 250 VAC / 300 VDC), aby byla zachována shoda s bezpečnostními požadavky.
• Kontrola integrace HART: Při použití externích multiplexorů HART ověřte, že jsou vyhrazené ploché kabely CN2 (P+F) nebo CN3 (MTL) zcela zasunuty a že komunikace ve smyčce funguje bez útlumu signálu.

Shoda a certifikace

• Označení CE: Evropská shoda
• TUV: Bezpečnostně schváleno pro aplikace s vysokými nároky na integritu
• Certifikace UL: Shoda s normami Underwriters Laboratories
• Certifikace CSA: Certifikace Canadian Standards Association
