Popis

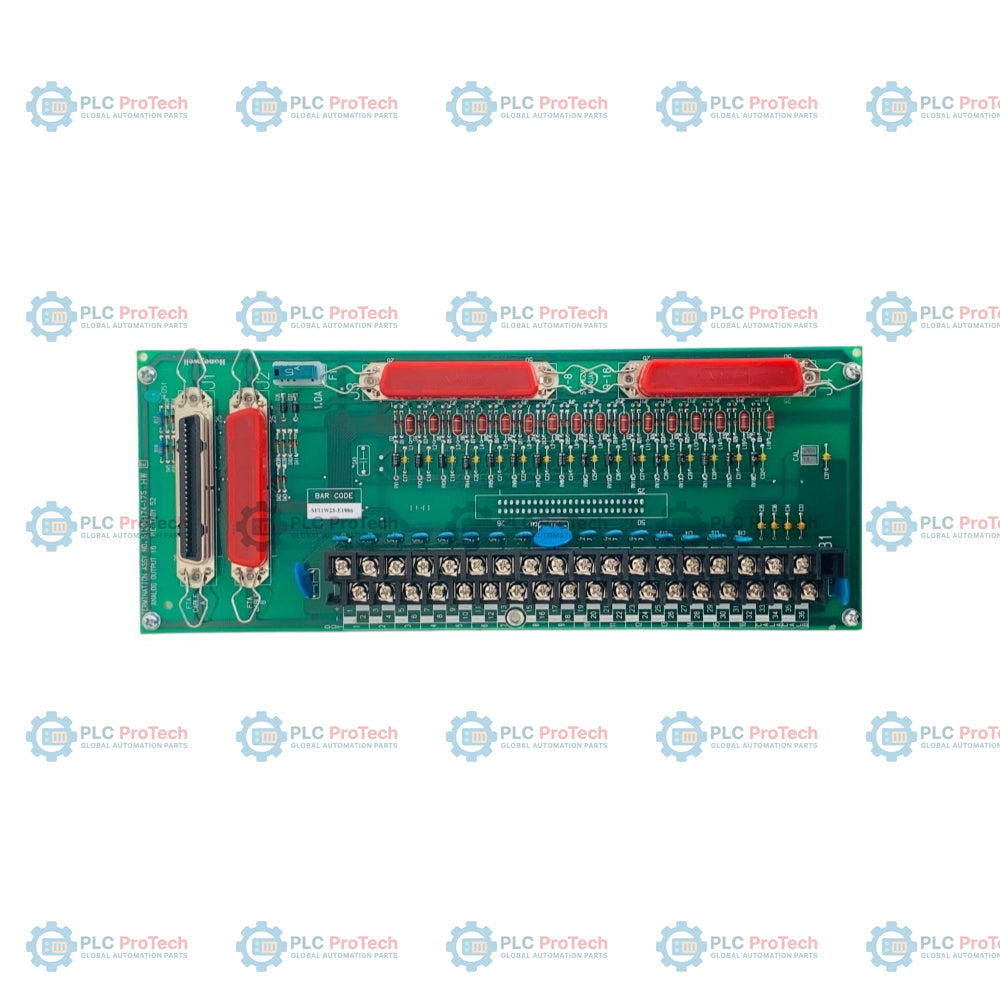

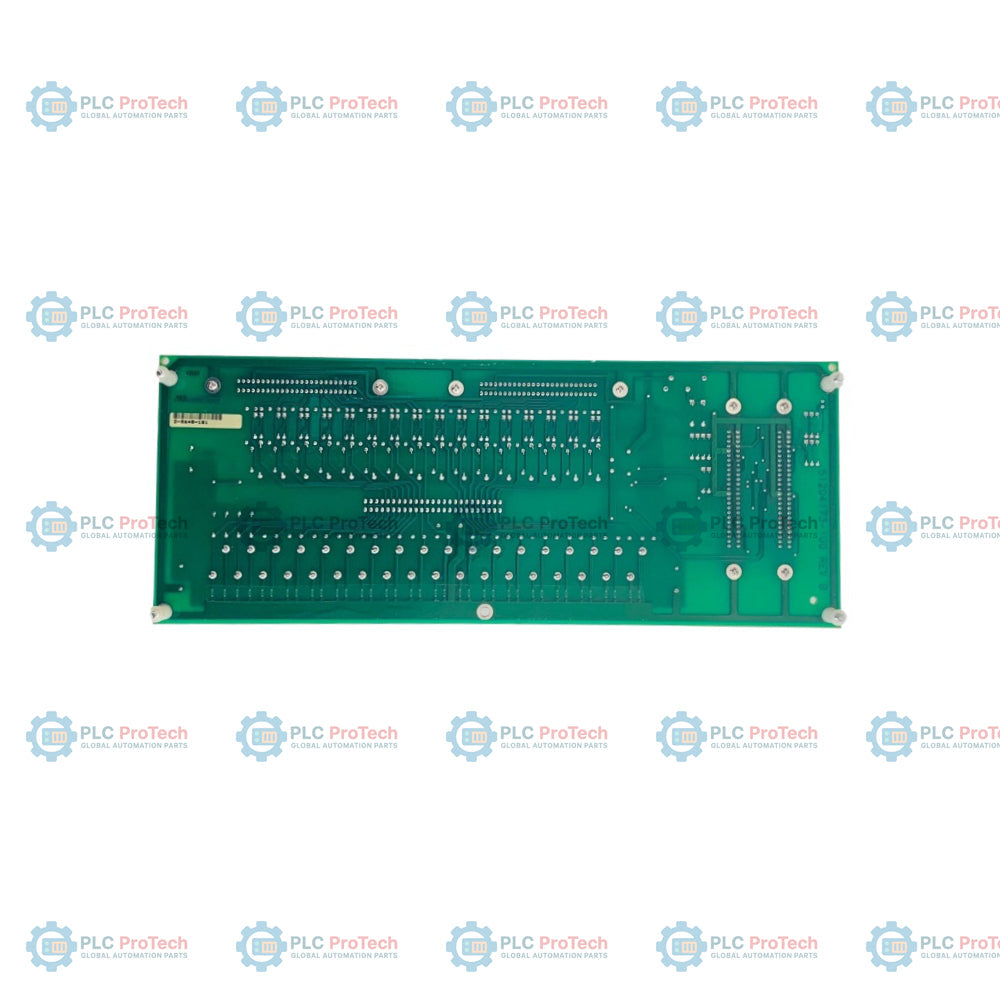

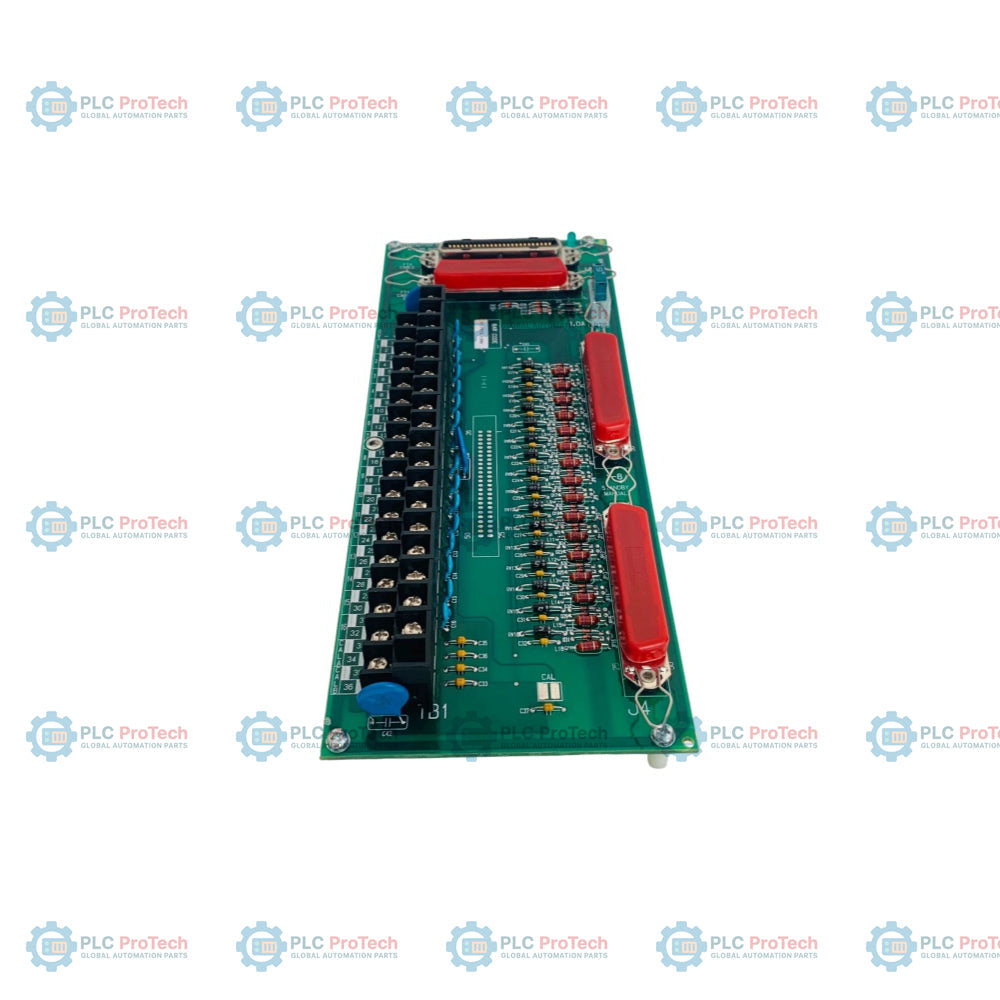

Honeywell MC-TAOY52 (číslo dílu 51204174-175) je 16kanálová sestava zakončení analogových výstupů v poli (FTA) s konformním povlakem, navržená pro architekturu systému Honeywell TPS (TotalPlant Solution) Process Manager. Jako primární modul polního rozhraní připojuje polní zařízení k 16bodovému I/O procesoru analogových výstupů systému (MU-PAOY22). FTA zajišťuje směrování a zakončení signálů polního vedení až pro 16 analogových výstupních smyček a poskytuje přesný přenos signálů proudových smyček pro kritické aplikace řízení průmyslových procesů.

MC-TAOY52 je navržen pro řídicí architektury s vysokou dostupností a je vybaven dvěma redundantními konektory rozhraní IOP. Tato architektura umožňuje připojit dva procesory MU-PAOY22 k jedné sestavě zakončení polního vedení v konfiguraci redundance jedna ku jedné. Modul bezproblémově zpracovává řídicí signály 4–20 mA a zachovává integritu výstupů i kontinuitu procesu během údržby primárního procesoru, výměny desky nebo automatického přepnutí při poruše.

MC-TAOY52 je vybaven vyhrazenými připojovacími konektory pro volitelnou pohotovostní manuální jednotku. Připojením dvou 8bodových pohotovostních manuálních zařízení mohou operátoři provozu a pracovníci údržby ručně udržovat nebo řídit výstupní proudy do polních zařízení během úplného servisu či výměny I/O procesoru. Modul obsahuje sestavu desky plošných spojů s konformním povlakem označenou předponou „MC-“, která poskytuje ochranu před nepříznivými atmosférickými podmínkami, okolní vlhkostí a polétavými nečistotami v průmyslovém prostředí.

Funkce

• 16kanálové vysokohustotní rozhraní: Podporuje až 16 nezávislých analogových výstupních kanálů pro polní zařízení s proudovou smyčkou 4–20 mA.
• Podpora redundantních IOP: Dva rozhraní konektory umožňují připojení redundantních I/O procesorů MU-PAOY22 pro nepřetržité řídicí strategie s vysokou dostupností.
• Pohotovostní manuální připojení: Integrované konektory podporují pohotovostní manuální jednotky a během údržby nebo servisu procesoru zachovávají výstupní signály proudových smyček.
• Ochrana konformním povlakem: Konstrukce desky plošných spojů s konformním povlakem (model MC-) navržená pro odolnost vůči korozivnímu průmyslovému prostředí (vyhovuje požadavkům ISA G3 pro náročná prostředí).
• Flexibilní použití: Kompatibilní s topologiemi hardwaru s jedním procesorem i s redundantními V/V procesory.
• Průmyslové zakončení: Vysokohustotní šroubové nebo kompresní svorkovnice určené pro polní kabeláž až do 14 AWG (~1,6 mm).

Aplikace

• Rozhraní s koncovými řídicími prvky: Přímé vedení výstupního signálu 4–20 mA k regulačním ventilům, převodníkům proudu na tlak (I/P), pohonům s proměnnými otáčkami a akčním členům.
• Redundantní řízení procesů: Vysoce spolehlivé smyčky v systémech Advanced Process Manager (APM), High Performance Process Manager (HPM) a Enhanced High Performance Process Manager (EHPM).
• Kritické řízení smyček: Řídicí aplikace vyžadující možnost ručního převzetí řízení během údržby systému nebo výměny procesoru.

Technické specifikace

Připojení / rozhraní

Pokyny k instalaci

1. Kontrola před instalací: Ověřte, že číslo modelu (MC-TAOY52 / 51204174-175) odpovídá specifikaci systémového hardwaru a že konformní povrchová úprava není fyzicky poškozena.
2. Montáž: Bezpečně upevněte FTA do standardního montážního kanálu nebo lišty FTA systému TPS uvnitř skříně.
3. Připojení rozhraní IOP: Připojte primární vícepinový kabel z analogového výstupního procesoru MU-PAOY22 k primárnímu konektoru FTA. Pokud je zařízení nakonfigurováno jako redundantní, připojte druhý kabel z redundantního procesoru MU-PAOY22 k sekundárnímu rozhraní IOP.
4. Zapojení provozního obvodu: Připojte vodiče provozních zařízení (polohovače regulačních ventilů, převodníky I/P atd.) k určeným kanálům svorkovnice a dbejte na správnou polaritu.
5. Ověření uzemnění: Ověřte, že stínění kabelů v provozu je správně uzemněno v určeném bodě systémového uzemnění, aby se zabránilo vazbě rušení a zhoršení signálu.
6. Připojení ručního režimu Standby (volitelné): Pokud je vyžadována možnost ručního přepsání, připojte kabely jednotky Standby Manual k určeným konektorům Standby Manual na desce FTA.

Doporučení pro uvedení do provozu a údržbu

1. Ověření výstupu obvodu: Proveďte testování signálového obvodu z operátorského stanoviště a ověřte přesný přenos proudu 4–20 mA ve všech 16 kanálech.
2. Testování přepnutí redundance: U redundantních konfigurací otestujte funkci automatického přepnutí mezi primárním a sekundárním procesorem MU-PAOY22 a ověřte stabilitu výstupního obvodu během přepnutí.
3. Kontrola ručního režimu Standby: Zapnutím jednotky Standby Manual ověřte schopnost podržení ručního výstupu a ověřte, že úrovně proudu v obvodu zůstávají stabilní během simulovaných odpojení procesoru.
4. Pravidelná kontrola: Pravidelně kontrolujte, zda jsou šroubové spoje svorek řádně utažené, a ověřujte, zda se na desce nehromadí prach a zda není vystavena nepříznivým vlivům prostředí.
