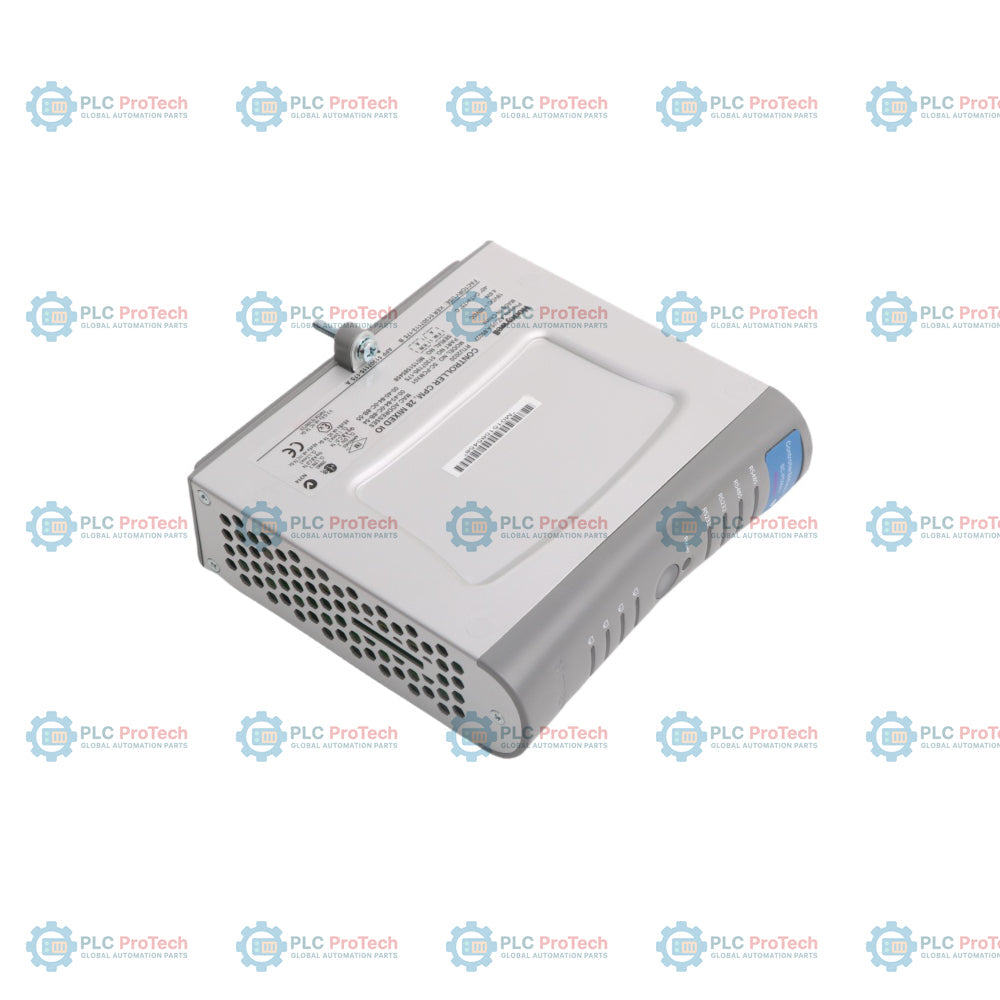

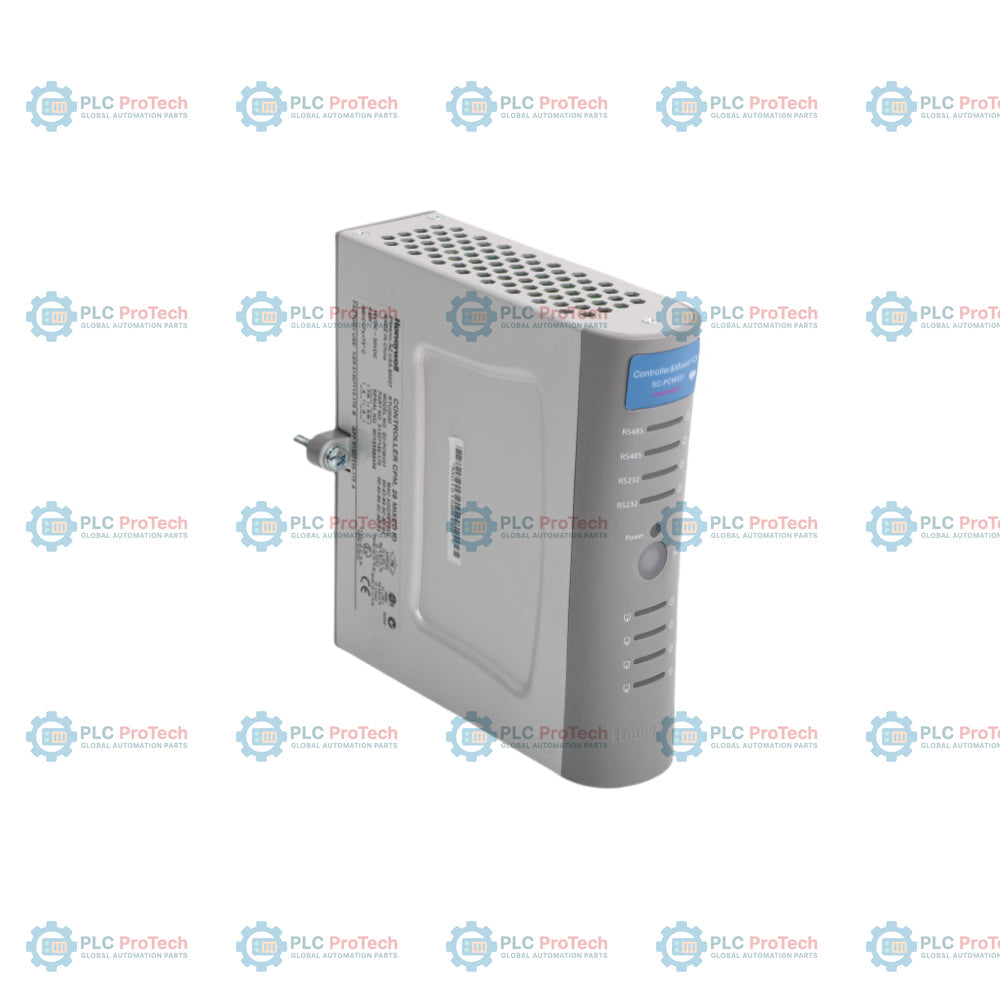

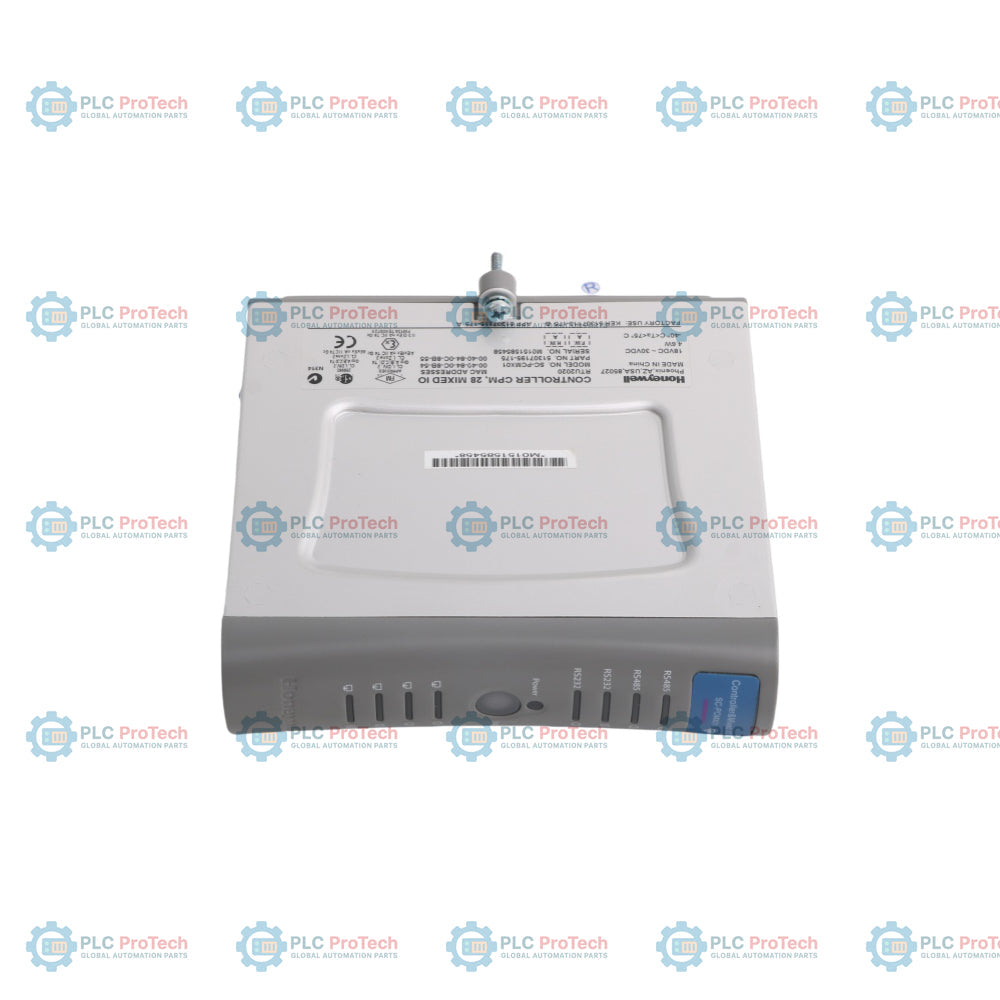

Honeywell SC-PCMX01 51307195-175 RTU2020 řídicí jednotka CPM

Q: Jaký je rozsah provozní teploty modulu?

Modul pracuje v teplotním rozsahu od -40 °C do +75 °C.

Q: Kolik integrovaných I/O kanálů zařízení podporuje?

Zařízení obsahuje 28 kombinovaných integrovaných I/O kanálů, včetně 8 AI, 2 AO, 10 DI, 6 DO a 2 PI/DI kanálů.

Q: Jaké komunikační protokoly jsou podporovány přes Ethernet?

Mezi podporované protokoly patří Modbus TCP, DNP3 TCP, TCP/IP, ARP, UDP, ICMP, DHCP, HON a HART-IP.

Q: Jaký požadavek na napájecí vstup je stanoven pro řídicí jednotku?

Řídicí jednotka vyžaduje napájecí napětí v rozsahu 18 V DC až 30 V DC.

SKU SC-PCMX01 51307195-175

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: SC-PCMX01 51307195-175
Country of origin:United States
Product Type: Vzdálené terminálové jednotky
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 700g
Dimensions: 140,5 mm × 98,5 mm × 184,0 mm (V × Š × H)
Shipping port: Xiamen
Warranty: 12 months

Popis

Honeywell SC-PCMX01 51307195-175 je modul řídicího procesoru (CPM) určený pro systém vzdálené terminálové jednotky RTU2020. Tento modul s 28 kombinovanými integrovanými I/O poskytuje lokální řídicí a rozhraníové funkce pro úlohy vzdálené automatizace. Jednotka obsahuje dvoujádrový procesor ARM Cortex-A9 pracující na frekvenci 667 MHz s 32bitovou datovou sběrnicí, který podporuje zpracování dat v reálném čase a provoz integrovaných I/O. Integrovaná funkce HART umožňuje přímou digitální komunikaci s připojenými provozními přístroji bez nutnosti externího rozšiřujícího hardwaru. Komunikační protokoly včetně Modbus RTU/ASCII/TCP, DNP3 a HART-IP jsou podporovány prostřednictvím dvou ethernetových a čtyř sériových portů pro bezproblémovou integraci do prostředí SCADA a Experion PKS.

Funkce

Je vybaven dvoujádrovým procesorem ARM Cortex-A9 s frekvencí 667 MHz, pamětí RAM 128 MB a pamětí Flash 32 MB.
Obsahuje 28 kombinovaných integrovaných I/O kanálů (8 AI, 2 AO, 10 DI, 6 DO a 2 PI/DI) s potlačením přechodových jevů na každém kanálu.
Obsahuje integrované I/O s podporou HART a podporu HART-IP prostřednictvím Ethernetu pro vzdálenou správu provozních zařízení.
Vybaveno dvěma ethernetovými porty RJ45 10/100BaseTx a čtyřmi sériovými porty (2× RS232 RJ45 a 2× RS485 se šroubovacími svorkami).
Podporuje protokoly Modbus RTU/ASCII/TCP a DNP3 v rolích master, slave a vzdálené stanice.
Navrženo s vestavěným slotem pro kartu SD podporujícím standardní průmyslové karty SD s kapacitou až 32 GB pro rozšířené protokolování dat.

Použití

Vzdálená automatizace ropných a plynových polí, monitorování ústí vrtů a řízení potrubí.
Provoz rozhraní SCADA se systémy Experion PKS nebo monitorovacími systémy třetích stran.
Integrace provozních zařízení s protokolem HART a vzdálená správa zařízení.

Informace k objednání

Číslo modelu	Popis
SC-PCMX01	Řídicí jednotka RTU2020 CPM, 28 kombinovaných integrovaných I/O
SC-UCMX01	1 redundantní řídicí jednotka RTU2020 s 28 kombinovanými integrovanými I/O (včetně 1 × SC-PCMX01 a 1 × SC-TCMX01)
SC-TCMX01	Řídicí jednotka RTU2020 IOTA, 28 kombinovaných I/O
SP-IHARTP	Licence pro aktivaci protokolu HART
SP-EBLDR1	Softwarová licence RTU Builder

Technické specifikace

Parametr	Specifikace
Procesor	Dual Core ARM Cortex-A9 Core (32 bit data bus) 667 MHz
Dvoujádrový procesor ARM Cortex-A9 (32bitová datová sběrnice), 667 MHz	128 megabajtů
Programová paměť (Flash)	32 megabajtů
Nevolatilní paměť	4 Mbitů
Doba prováděcího cyklu	<= 100 ms
Rozlišení hodin reálného času	1 ms
Vstupní napětí	18 V DC až 30 V DC
Vstupní výkon (s napájením polních obvodů)	Plné zatížení: 4,6 W; minimum: 1,6 W
Analogové vstupy (AI)	8 kanálů, 4–20 mA / 1–5 V DC, rozlišení 16 bitů, přesnost ±0,1 % při 25 °C
Analogové výstupy (AO)	2 kanály, 4–20 mA, rozlišení 12 bitů, odpor zátěže 50–600 ohmů
Digitální vstupy (DI)	10 kanálů, 24 V DC (±10 %), zaručený stav ON při 12 V DC, OFF při 4 V DC
Digitální výstupy (DO)	6 kanálů, 24 V DC, maximální zatížení 80 mA na bod
Pulzní vstupy (PI)	2 kanály, 5–10 V špička-špička, frekvence 0 až 10 kHz
Ethernetové porty	2× port RJ45 10/100BaseTx (izolace 1500 V RMS)
Sériové porty	2× RS232 (RJ45), 2× RS485 (dvouvodičové poloduplexní šroubovací svorky)
Provozní teplota	−40 °C až +75 °C
Skladovací teplota	−40 °C až +85 °C
Provozní vlhkost	5 % až 95 % relativní vlhkosti (bez kondenzace)
Montáž	Lišta DIN (TH35-7.5)
Rozměry	184,0 mm × 98,5 mm × 140,5 mm
Hmotnost	700 g

Připojení/rozhraní

Pól konektoru	Funkce
Napájecí vstup	Svorková připojení 18–30 V DC
Port RS232 A (RJ45)	TD, RD, CTS, RTS, CD, DTR, DSR/RI, GND
Port RS232 B (RJ45)	TD, RD, CTS, RTS, CD, DTR, DSR/RI, GND
Port RS485 C (šroubovací)	GND, 485+, 485−, zakončení
Port RS485 D (šroubovací)	GND, 485+, 485−, zakončení
Ethernetový port 1 (RJ45)	Síťové připojení 10/100BaseTx
Ethernetový port 2 (RJ45)	Síťové připojení 10/100BaseTx
Svorky vestavěných I/O	28 vestavěných smíšených I/O kanálů

Pokyny k instalaci

Instalace na lištu DIN: Bezpečně upevněte sestavu na standardní lištu DIN TH35-7.5.
Zapojení napájení: Připojte externí napájecí zdroj 18 až 30 V DC k určeným svorkám napájecího vstupu.
Ethernetová kabeláž: Připojte stíněné ethernetové kabely RJ45 k síťovým portům; při použití obou portů zajistěte konfiguraci samostatných podsítí.
Sériové zapojení: Udržujte správné zakončení (120 ohmů) pro dvouvodičové poloduplexní linky RS485 s maximální délkou sítě 1200 metrů.

Shoda a certifikace

Hořlavost: materiály UL 94V-0
EN61010-1:1993; CE
EN61326-1; CE
EN61326
Certifikát CE
ANSI/ISA S71.04 třída G2 (standard)

FAQ

Jaký je rozsah provozní teploty modulu?

Modul pracuje v teplotním rozsahu od -40 °C do +75 °C.

Kolik integrovaných I/O kanálů zařízení podporuje?

Zařízení obsahuje 28 kombinovaných integrovaných I/O kanálů, včetně 8 AI, 2 AO, 10 DI, 6 DO a 2 PI/DI kanálů.

Jaké komunikační protokoly jsou podporovány přes Ethernet?

Mezi podporované protokoly patří Modbus TCP, DNP3 TCP, TCP/IP, ARP, UDP, ICMP, DHCP, HON a HART-IP.

Jaký požadavek na napájecí vstup je stanoven pro řídicí jednotku?

Řídicí jednotka vyžaduje napájecí napětí v rozsahu 18 V DC až 30 V DC.
