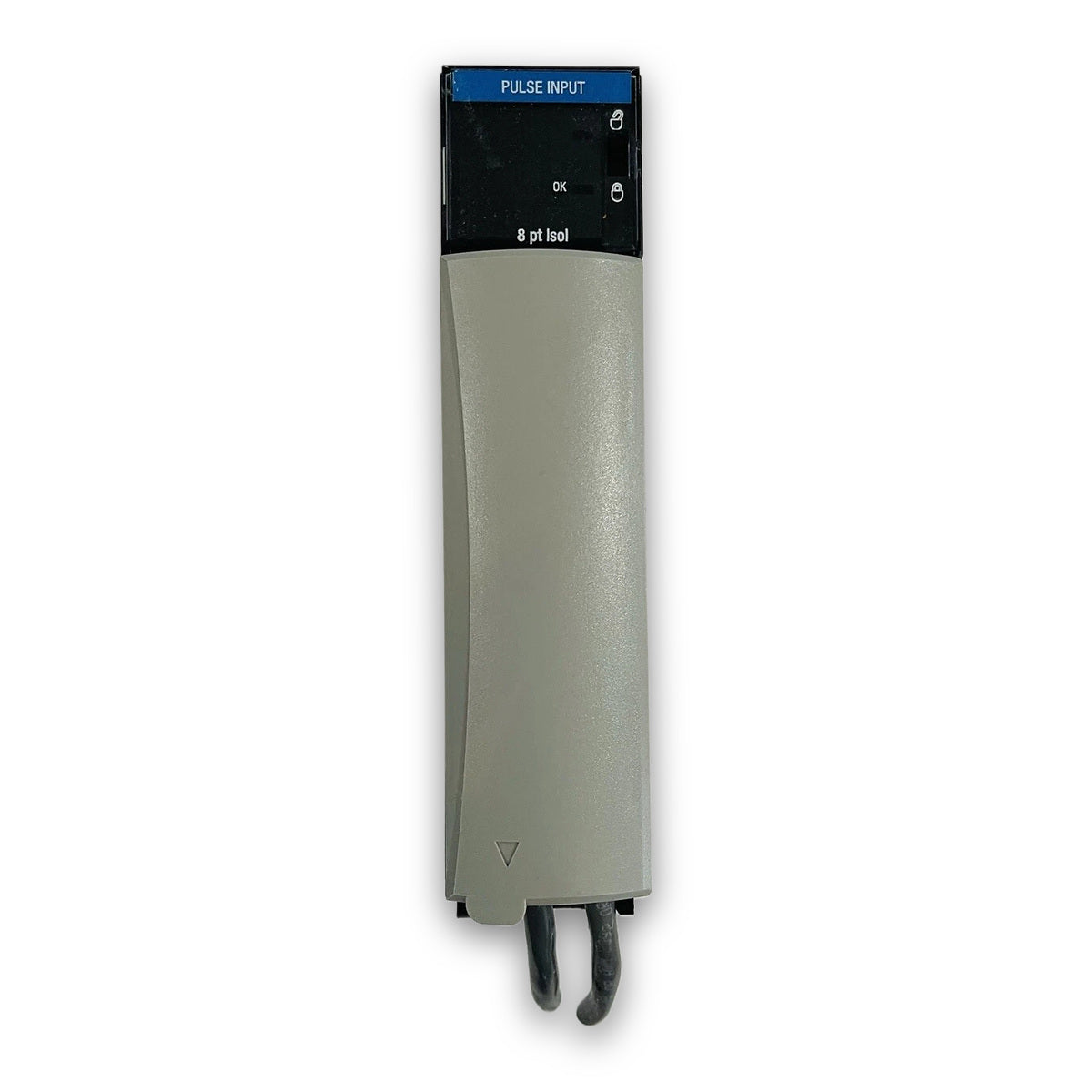

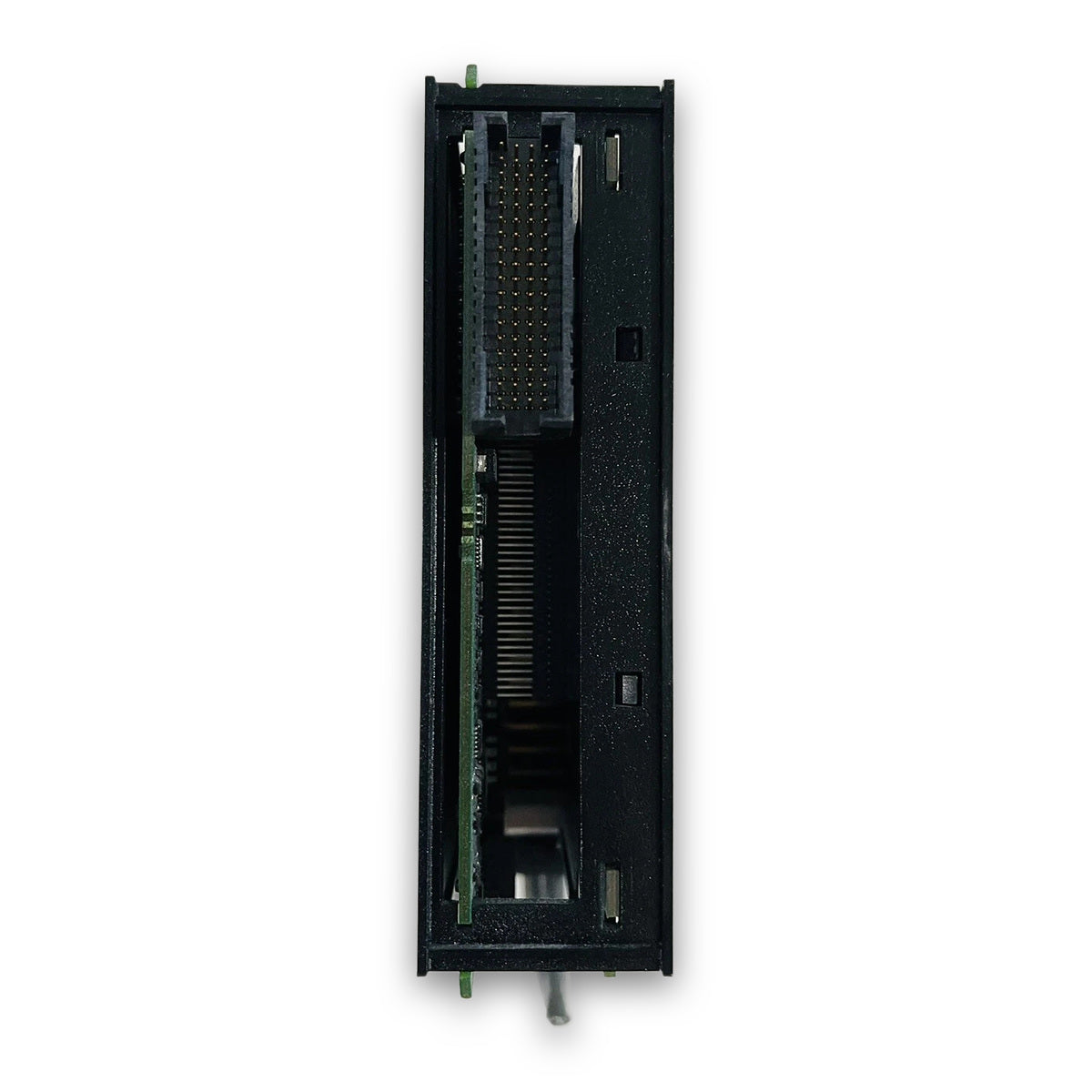

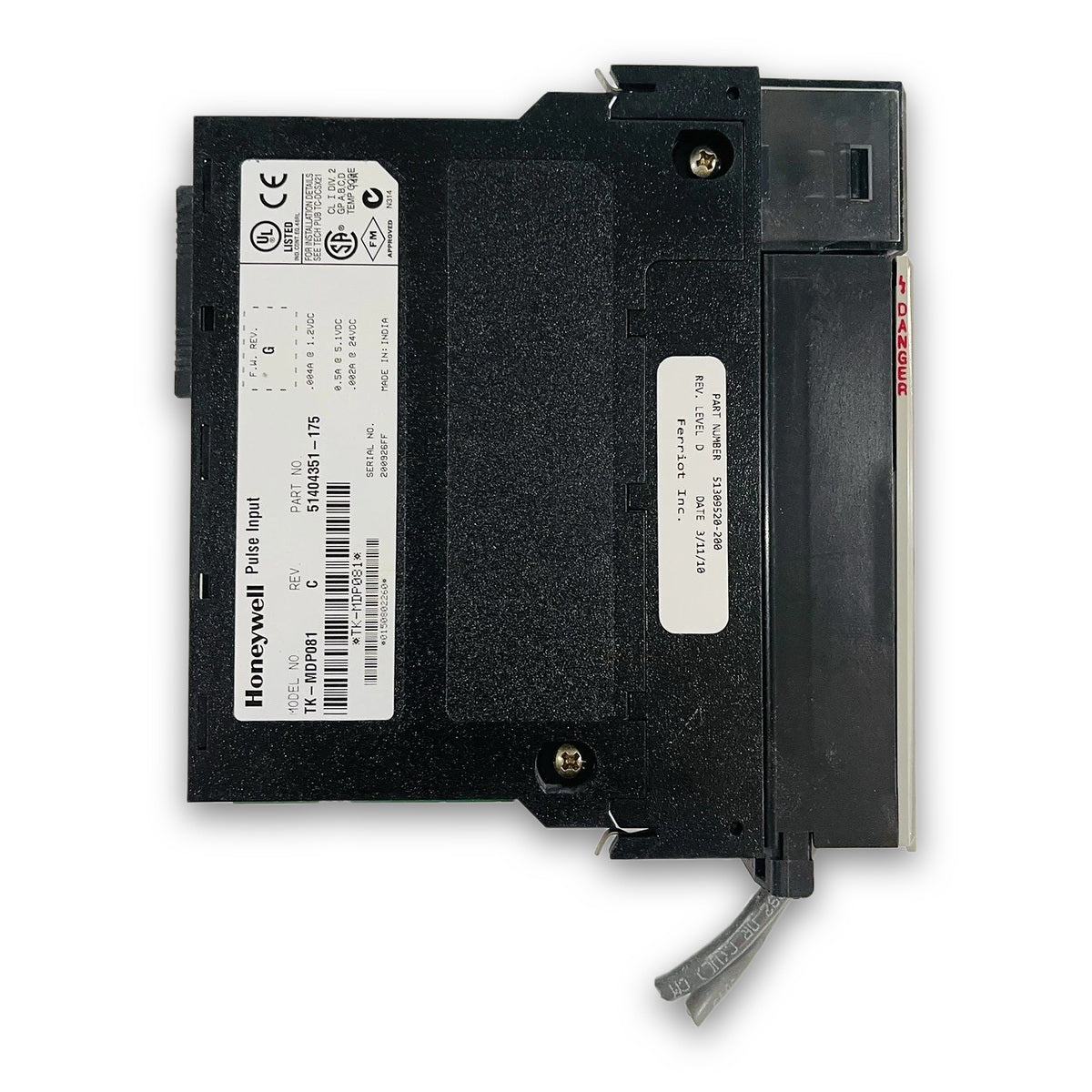

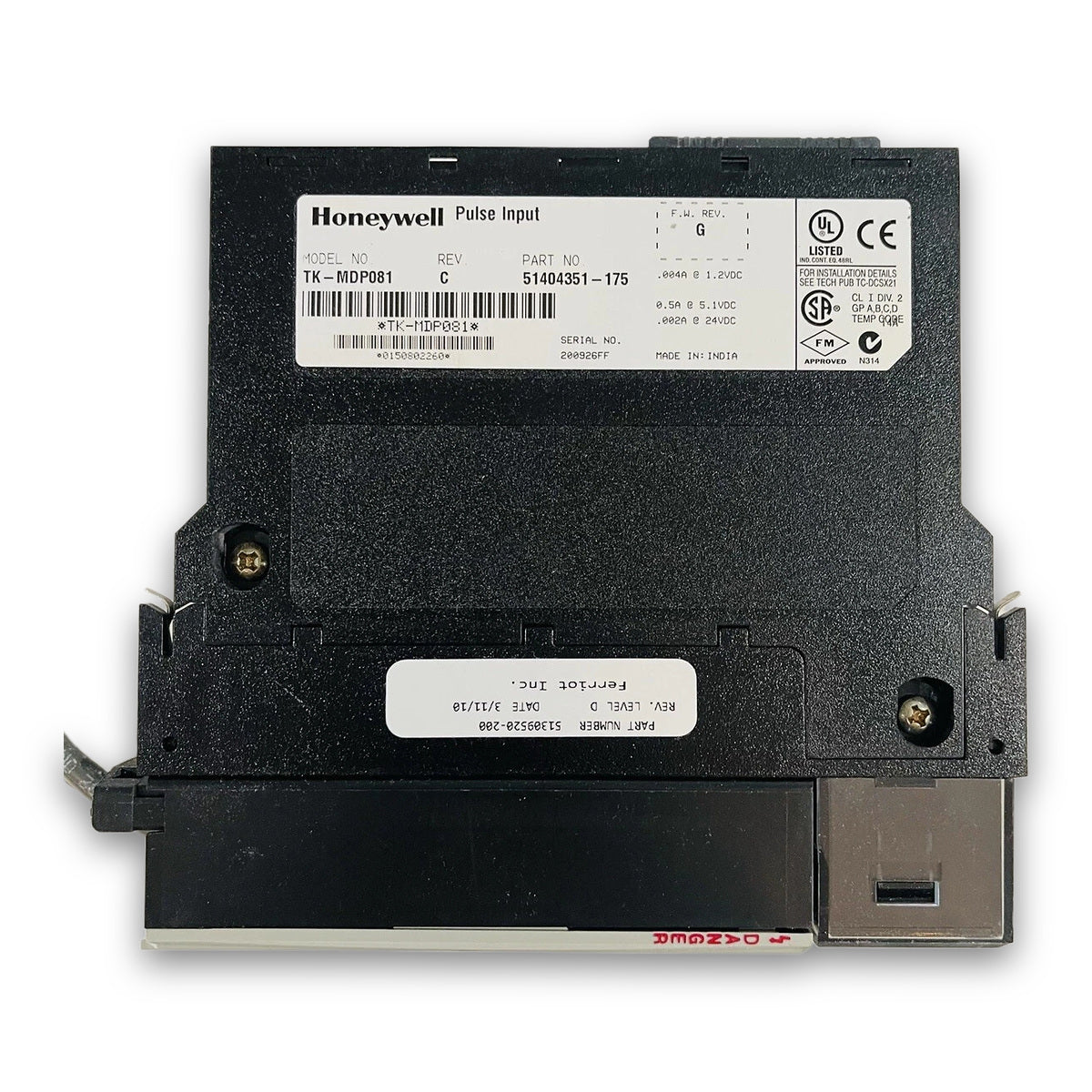

Honeywell TK-MDP081 51404351-175 Experion LX modul vysokorychlostních pulzních vstupů

SKU TK-MDP081 51404351-175

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: TK-MDP081 51404351-175
Origin United States
Product Type: Modul pulzního vstupu
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.45 kg
Dimensions: 35 x 145 x 140 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Popis

Honeywell TK-MDP081 (číslo dílu 51404351-175) je speciální jednoslotový modul vysokorychlostního pulzního vstupu (PI) s konformním povlakem, vyvinutý pro platformu vstupů/výstupů šasi Honeywell Experion Series-A (CIOM-A). Modul je navržen pro přesné počítání pulzů a zpracování frekvence a nabízí 8 vstupních kanálů vysokorychlostního čítače spolu se 2 vyhrazenými výstupy Zap/Vyp. Slouží jako specializované procesní rozhraní pro turbínové průtokoměry, průtokoměry, tachometry a další provozní zařízení generující pulzy v řídicích systémech Honeywell C200 a C200E.

Zařízení TK-MDP081 je navrženo pro bezproblémový provoz v řídicích sítích Experion, komunikuje přes zadní sběrnici šasi a prostřednictvím rozhraní ControlNet se integruje do topologie systému pomocí modulů rozhraní. Integrované čítače lokálně zpracovávají vysokofrekvenční pulzní řetězce, čímž snižují zatížení procesoru a zajišťují přesnou celkovou bilanci, měření průtoku a odezvu řízení v reálném čase.

Jako součást rodiny šasi Experion Series-A se modul montuje přímo do libovolné dostupné pozice ve 4slotovém, 7slotovém, 10slotovém, 13slotovém nebo 17slotovém šasi Series-A. Integrovaný konformní povlak zajišťuje dlouhodobou provozní spolehlivost v náročných průmyslových prostředích s obsahem korozivních nečistot ve vzduchu.

Vlastnosti

Konstrukce s vysokou hustotou kanálů: V jediném slotovém provedení nabízí 8 vysokorychlostních vstupů čítače a 2 diskrétní výstupy Zap/Vyp.
Ochrana konformním povlakem: Standardně je opatřen továrním konformním povlakem (prefix TK), který odolává náročným podmínkám prostředí ISA třídy G3.
Integrace systému: Pracuje v rámci rodiny šasi Experion CIOM-A a přes ControlNet se přímo propojuje s řídicími procesory C200 a C200E.
Flexibilní možnosti zakončení: Využívá standardní odnímatelnou 36pinovou svorkovnici (TC-TBCH) nebo předem zapojené kabelové sestavy vzdáleného svorkovnicového panelu (RTP) pro efektivní zapojení rozvaděče.
Údržba za provozu: Podporuje vyjmutí a zasunutí pod napětím (RIUP) v běžných (nebezpečných) lokalitách, čímž minimalizuje prostoje při servisu.

Použití

Celková bilance průtoku a sledování průtokové rychlosti: Přímé rozhraní pro kapalinoměry a plynoměry s pulzním výstupem a turbínové průtokoměry.
Sledování otáček a rychlosti: Zpracování zpětné vazby pulzů z tachometrů a enkodérů na rotujících strojích, čerpadlech a motorech.
Řízení dávkování a dávkových procesů: Vysokorychlostní počítání událostí kombinované s integrovanými diskrétními výstupy pro přímé řízení ventilů nebo akčních členů.
Zpracování pulzních signálů: Sčítání a vyhodnocování frekvence vysokorychlostních signálů z provozu v průmyslovém řízení procesů.

Technické specifikace

Obecné

Parametr	Specifikace
Výrobce	Honeywell
Číslo modelu	TK-MDP081
Objednací číslo	51404351-175
Typ produktu	Modul vysokorychlostního pulzního vstupu
Platforma	Experion LX / I/O řady Experion PKS Series-A (CIOM-A)
Konstrukční provedení	Slot šasi s jednoduchou šířkou
Konformní povrchová úprava	Ano (řada TK)
Ekvivalentní model Allen-Bradley	1756-IJ4

Kapacita a funkce I/O

Parametr	Specifikace
Vstupy vysokorychlostního čítače	8 kanálů
Diskrétní výstupy zap/vyp	2 kanály
Požadovaná svorkovnice	36pinová (TC-TBCH)

Prostředí

Parametr	Specifikace
Provozní teplota	0 až 60 °C (32 až 140 °F)
Skladovací teplota	-40 až 85 °C (-40 až 185 °F)
Relativní vlhkost	5 až 95 % bez kondenzace (do 40 °C)
Korozivní atmosféra	ANSI/ISA-S71.04-1985 třída G1, G2 a G3 (drsné prostředí)
Provozní nadmořská výška	-300 až +3000 m
Mechanický ráz (provozní)	Max. 5 g, trvání 30 ms
Mechanický ráz (přeprava)	Max. 20 g, trvání 30 ms
Vibrace (provozní)	10 až 60 Hz, max. 0,5 g, zdvih 0,1 palce

Připojení / rozhraní

Možnost zapojení	Komponenta	Podrobnosti
Možnost 1: Přímé zapojení	TC-TBCH	Odnímatelná svorkovnice se 36 piny podporující 1 vodič o průřezu 16–22 AWG (0,64–1,30 mm)
Možnost 2: Předem zapojený kabel	1492-HWCAB###	Předem zapojený kabel s nasazovacím krytem Honeywell propojující modul se vzdáleným svorkovým panelem (RTP)
Možnost 2: Vzdálený svorkový panel	1492-IFM / 1492-RIFM	Svorkový panel montovaný na lištu DIN pro rozhraní polního zapojení

Pokyny k instalaci

Kontrola před instalací: Ověřte objednací číslo modulu (TK-MDP081 / 51404351-175) a před instalací zkontrolujte desku a piny, zda nejsou fyzicky poškozené.
Kontrola napájení a základní desky: Ověřte, že kapacita napájecího zdroje řady A (výstupy 24 VDC, 5 VDC, 3,3 VDC a 1,2 VDC) je vypočtena tak, aby podporovala všechny nainstalované moduly bez překročení celkového limitu výstupu 70 W / 75 W.
Vložení do slotu šasi: Zarovnejte modul s jednoduchou šířkou s vodicími lištami cílového slotu v šasi CIOM-A a pevně zatlačte, dokud modul bezpečně nezapadne do konektoru základní desky.
Ukončení vodičů: Připojte polní pulzní signály buď ke svorkovnici TC-TBCH se 36 piny, nebo k předem zapojené kabelové sestavě Allen-Bradley 1492 RTP.
Stínění a uzemnění: Veďte kabely signálu pulzních vstupů odděleně od vysokonapěťových vedení AC, aby se zabránilo rušení elektrickým šumem na vysokorychlostních čítačových linkách. Zajistěte řádné uzemnění stínicích vodičů na určených připojovacích bodech panelu.
Výměna za provozu (RIUP): Vyjmutí a vložení pod napětím je povoleno v prostředích bez nebezpečí výbuchu. Při provozu v nebezpečných oblastech třídy I, oddílu 2 zajistěte získání povolení k práci za tepla.

Shoda a certifikace

Certifikace	Norma / klasifikace
Bezpečnost / průmyslové řízení	Uvedeno na seznamu UL 508
Nebezpečné prostředí	Třída I, oddíl 2, skupiny A, B, C a D
Evropská shoda	Označení CE (emise EN 50081-2, odolnost EN 50082-2)
C-Tick	Australský zákon o radiokomunikacích, § 182

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the Honeywell TK-MDP081 module?

The Honeywell TK-MDP081 51404351-175 is a specialized High Speed Pulse Input module designed for Experion Series-A chassis systems. It provides 8 high-speed counter input channels and 2 discrete On/Off outputs, allowing the control system to accurately process pulse signals from turbine meters, flowmeters, and tachometers.

What is the difference between Honeywell TC-MDP081 and TK-MDP081?

The difference lies in the environmental protection coating. The TK-MDP081 features factory conformal coating designed for harsh ISA Class G3 corrosive environments, whereas model numbers starting with TC indicate non-conformal coated modules.

Which terminal block is required for wiring the Honeywell TK-MDP081?

The Honeywell TK-MDP081 requires a 36-pin removable terminal block, model number TC-TBCH, for direct field wiring. Alternatively, it can be wired using Allen-Bradley 1492 pre-wired cable assemblies connected to DIN-rail mounted Remote Terminal Panels.

Can the Honeywell TK-MDP081 module be removed or replaced under power?

Yes, Removal and Insertion Under Power (RIUP) is permitted for the Honeywell TK-MDP081 when installed in ordinary, non-hazardous locations. However, RIUP is strictly prohibited in Class I, Division 2 hazardous locations without appropriate hot-work permits.
