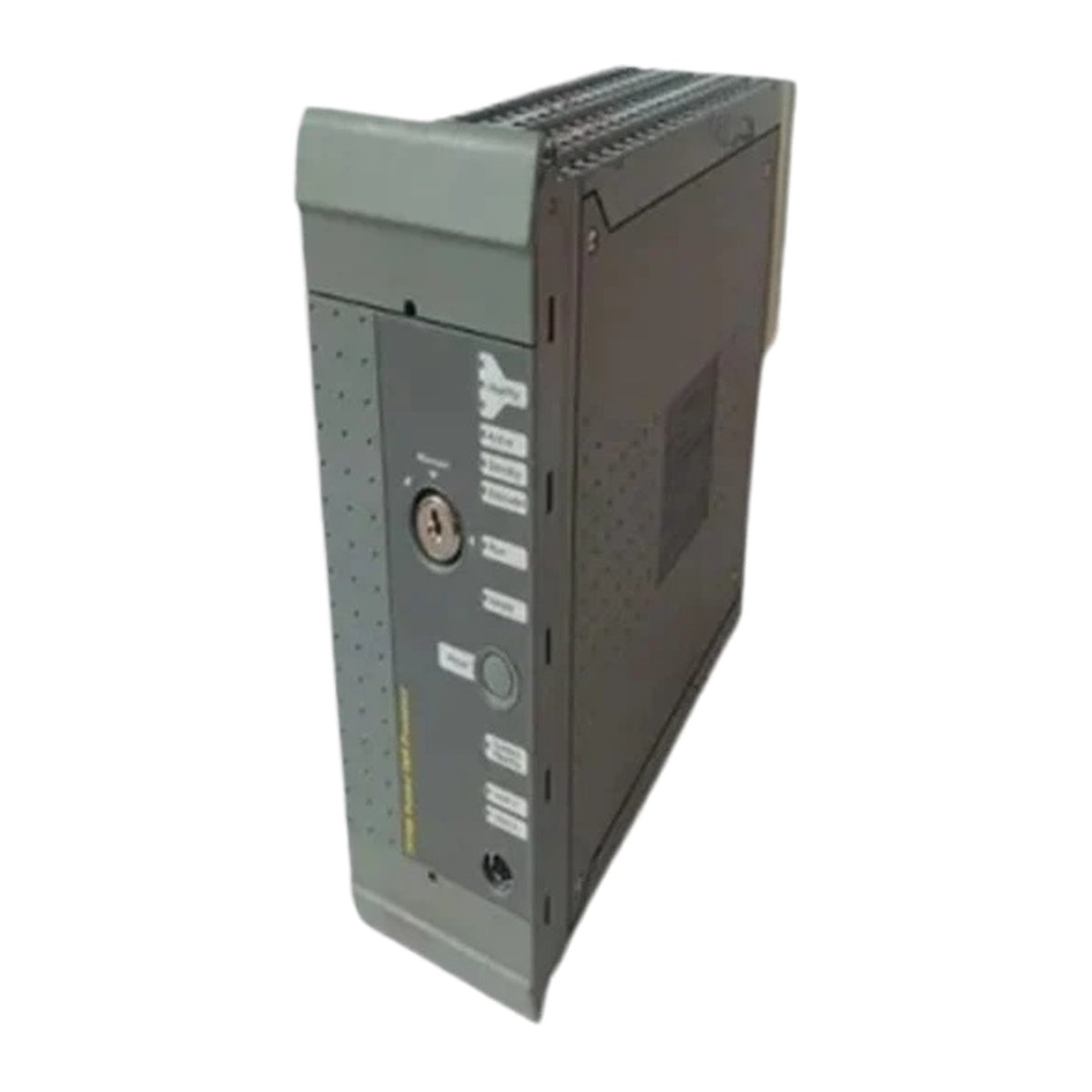

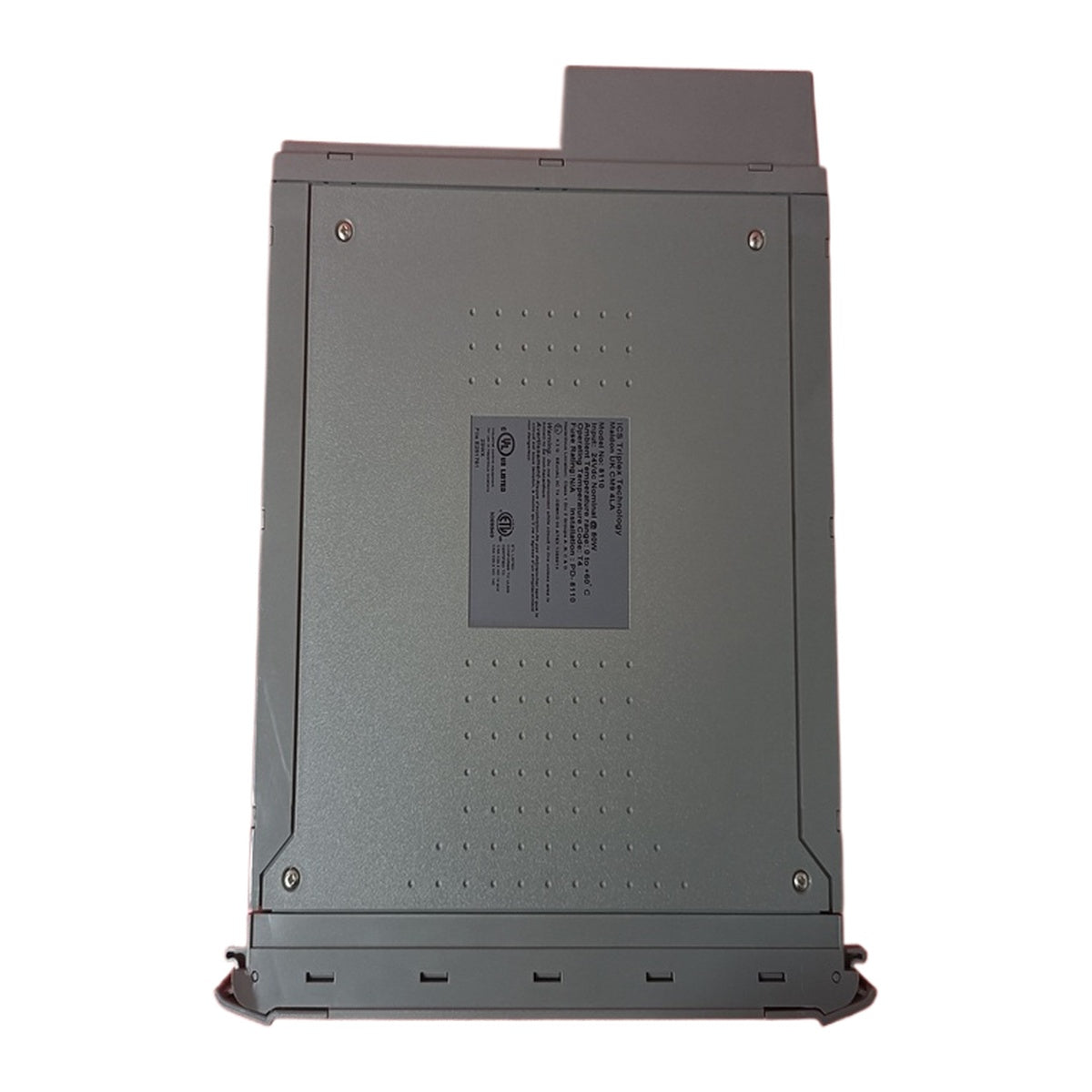

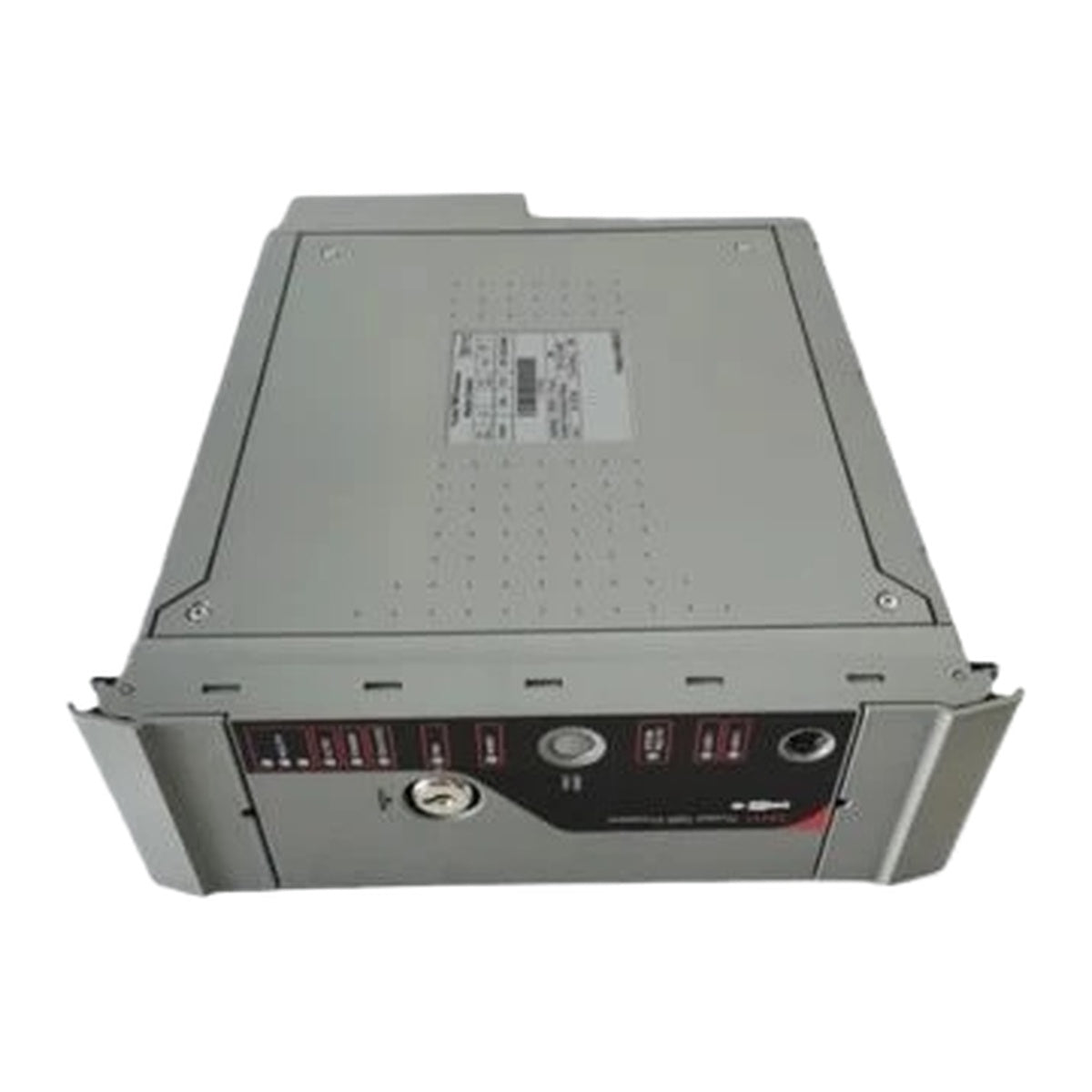

Modul procesoru ICS Triplex T8110 Trusted TMR

SKU T8110

Skladem

12-month warranty
Free returns within 30 days

Manufacturer: ICS Triplex
Product No.: T8110
Country of origin:United States
Product Type: Procesorový modul
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 2940g
Dimensions: 266 mm x 93 mm x 303 mm (V x Š x H)
Shipping port: Xiamen
Warranty: 12 months

ICS Triplex T8110 je hlavní procesorová komponenta navržená pro vysoce integritní automatizační a bezpečnostní aplikace v rámci systému Trusted. ICS Triplex T8110 zajišťuje celkové řízení a monitorování systému a zároveň zpracovává vstupní a výstupní data přijatá z různých analogových a digitálních modulů I/O prostřednictvím trojnásobně redundantní komunikační sběrnice mezi moduly. Díky architektuře s trojnásobnou modulární redundancí pracující v konfiguraci lock-step je vhodná pro kritické průmyslové aplikace, včetně řízení požáru a plynů, nouzového odstavení, monitorování a řízení a řízení turbín.

Funkce

Trojnásobně modulárně redundantní (TMR), k poruchám tolerantní provoz (3-2-0).
Architektura s hardwarově implementovanou tolerancí poruch (HIFT).
Vyhrazené hardwarové a softwarové testovací režimy pro rychlé rozpoznání poruch a krátké reakční doby.
Automatické zpracování poruch bez falešných alarmů.
Historie poruch s časovými razítky.
Možnost výměny za provozu bez nutnosti znovu načítat programy.
Kompletní sada programovacích jazyků podle IEC 61131-3.
Indikátory stavu na předním panelu zobrazující stav modulu a jeho provozní stav.
Sériový diagnostický port RS232 na předním panelu pro monitorování, konfiguraci a programování systému.
Reléové kontakty signalizující poruchu a selhání aktivního a pohotovostního procesoru.

Použití

Systémy řízení požáru a plynů
Systémy nouzového odstavení (ESD)
Monitorování a řízení kritických procesů
Řídicí systémy turbín

Technické specifikace

Parametr	Specifikace
Výrobce	ICS Triplex / Rockwell Automation
Rozsah napětí	20 Vdc až 32 Vdc
Maximální zatížení	80 W
Odvod tepla	80 W
Kompatibilní šasi	T8100
Taktovací frekvence procesoru	100 MHz
Typ a velikost paměti (DRAM)	16 MB EDO 60 ns
Typ a velikost paměti (EPROM)	512 kB
Typ a velikost paměti (FLASH)	2 MB
Typ a velikost paměti (NVRAM)	128 kB
Úložiště zachovávaných proměnných	4 KB
Velikost vyrovnávací paměti SOE	1000 událostí (přenesených do vyrovnávací paměti CI pro 4000 událostí)
Rozhraní I/O	Trojnásobně redundantní sběrnice mezi moduly
Provozní teplota	0 °C až 60 °C
Teplota mimo provoz	-25 °C až 70 °C
Relativní vlhkost	10 % až 95 %, bez kondenzace
Rozměry (V x Š x H)	266 mm x 93 mm x 303 mm
Hmotnost	2,94 kg

Připojení/rozhraní

Pin konektoru	Funkce
PL1-A2	Poruchové relé (NC)
PL1-A4	Poruchové relé (společný kontakt)
PL1-A6	Poruchové relé (NO)
PL1-A10	5V D
PL1-A12	DATA_OUT
PL1-A14	ENABLE
PL1-A16	DATA_IN
PL1-A18	CLK
PL1-A20	0V
PL1-A22	Uzemnění šasi
PL1-A24	Uzemnění šasi
PL1-A26	Uzemnění šasi
PL1-A28	Vypnutí při varování nízkého napětí 24 V PSU 1
PL1-A30	Vypnutí při varování nízkého napětí 24 V PSU 2
PL1-A32	Návrat 24 V
PL1-C2	DIAG_RTN
PL1-C4	DIAG_IN_1
PL1-C6	0 V port 1
PL1-C8	Sériový port 1 B
PL1-C10	Sériový port 1 A
PL1-C12	0 V port 2
PL1-C14	Sériový port 2 B TX
PL1-C16	Sériový port 2 A TX
PL1-C18	Sériový port 2 B RX/TX
PL1-C20	Sériový port 2 A RX/TX
PL1-C22	0 V port 3
PL1-C24	Sériový port 3 B TX
PL1-C26	Sériový port 3 A TX
PL1-C28	Sériový port 3 B RX/TX
PL1-C30	Sériový port 3 A RX/TX
PL1-C32	Návrat 24 V
PL1-E2	Poruchové relé (NC)
PL1-E4	Poruchové relé (společný kontakt)
PL1-E6	Poruchové relé (NO)
PL1-E10	IRIG-B122+
PL1-E12	IRIG-B122-
PL1-E18	IRIG-B002-
PL1-E20	IRIG-B002+
PL1-E22	Uzemnění šasi
PL1-E24	Uzemnění šasi
PL1-E26	Uzemnění šasi
PL1-E28	Porucha 24V PSU 1
PL1-E30	Porucha 24V PSU 2
PL1-E32	Návrat 24 V

Pokyny k instalaci

Kontrola: Před instalací vizuálně zkontrolujte kryt modulu a piny zadního I/O konektoru, zda nejsou poškozené nebo ohnuté. Nepokoušejte se ohnuté piny narovnat.
Opatření proti ESD: Dodržujte opatření pro manipulaci se zařízeními citlivými na statickou elektřinu. Nedotýkejte se odkrytých pinů konektoru a nerozebírejte kryt modulu.
Vložení modulu: Pomocí uvolňovacího klíče zcela otevřete vyhazovací západky, opatrně vložte modul do určeného slotu a zatlačte na horní a dolní čelní panel, dokud modul nezapadne. Zavřete vyhazovací západky a zajistěte modul na místě.
Bezpečnost přepínání aktivní/záložní: Za žádných okolností neodstraňujte modul označující aktivní režim. Odstranění aktivního modulu může vést k vypnutí systému nebo k aktivaci výchozích stavů.

Shoda a certifikace

Certifikováno TÜV podle IEC 61508 SIL 3

FAQ

Jaká architektura se v modulu používá?

Modul využívá architekturu s trojitou modulární redundancí (TMR) a hodinovým systémem s hardwarově implementovanou odolností proti poruchám (HIFT), který pracuje v konfiguraci lock-step.

Jaký je provozní teplotní rozsah zařízení?

Provozní teplotní rozsah zařízení je od 0 °C do 60 °C.

Jaké typy paměti jsou integrovány v procesorovém modulu?

Modul obsahuje 16 MB DRAM, 512 kB EPROM, 2 MB FLASH a 128 kB NVRAM.

Podporuje procesor výměnu za provozu?

Ano, modul podporuje výměnu za provozu bez nutnosti opětovného načítání programů, pokud jsou dodrženy správné pokyny k instalaci a postupy pro aktivní/záložní režim.
