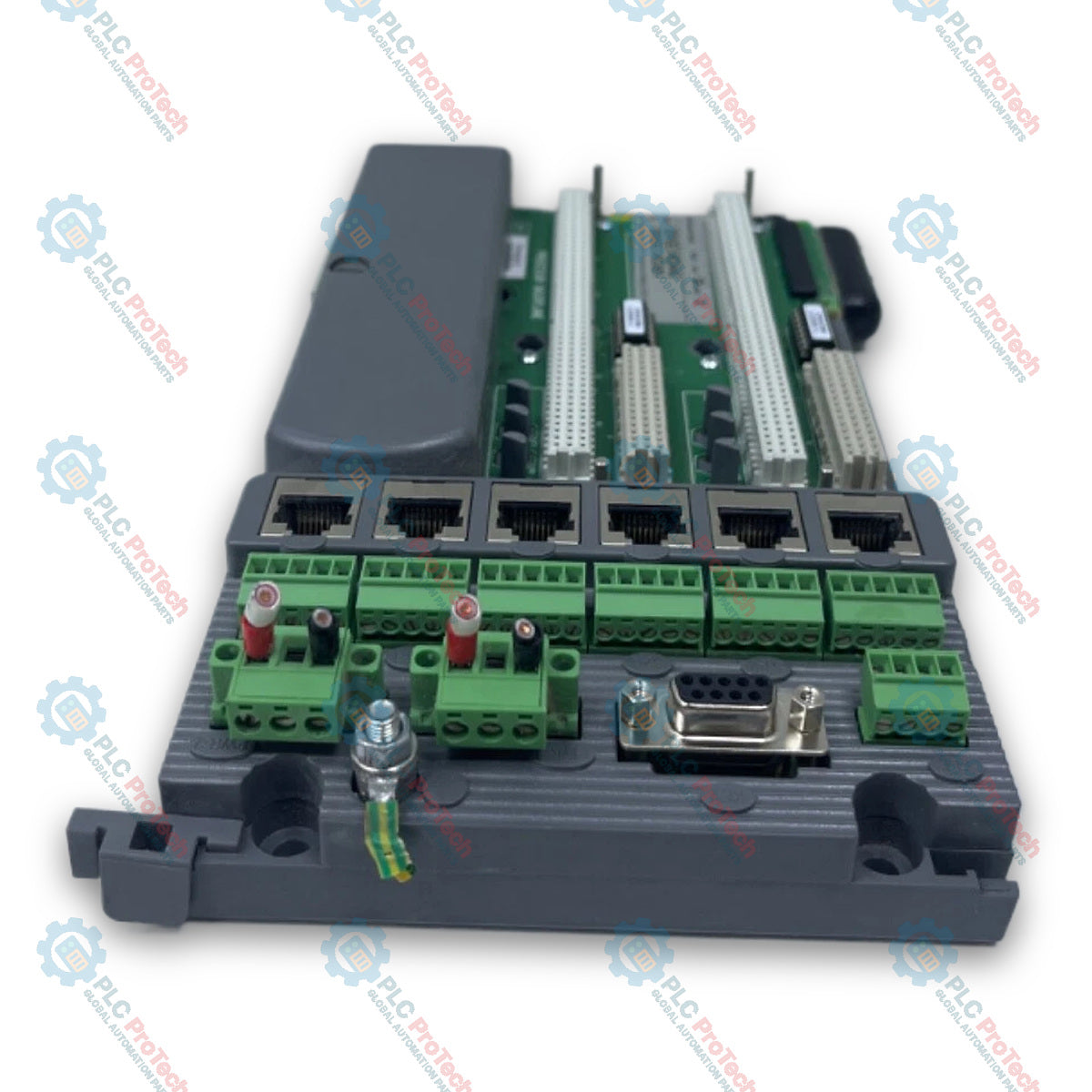

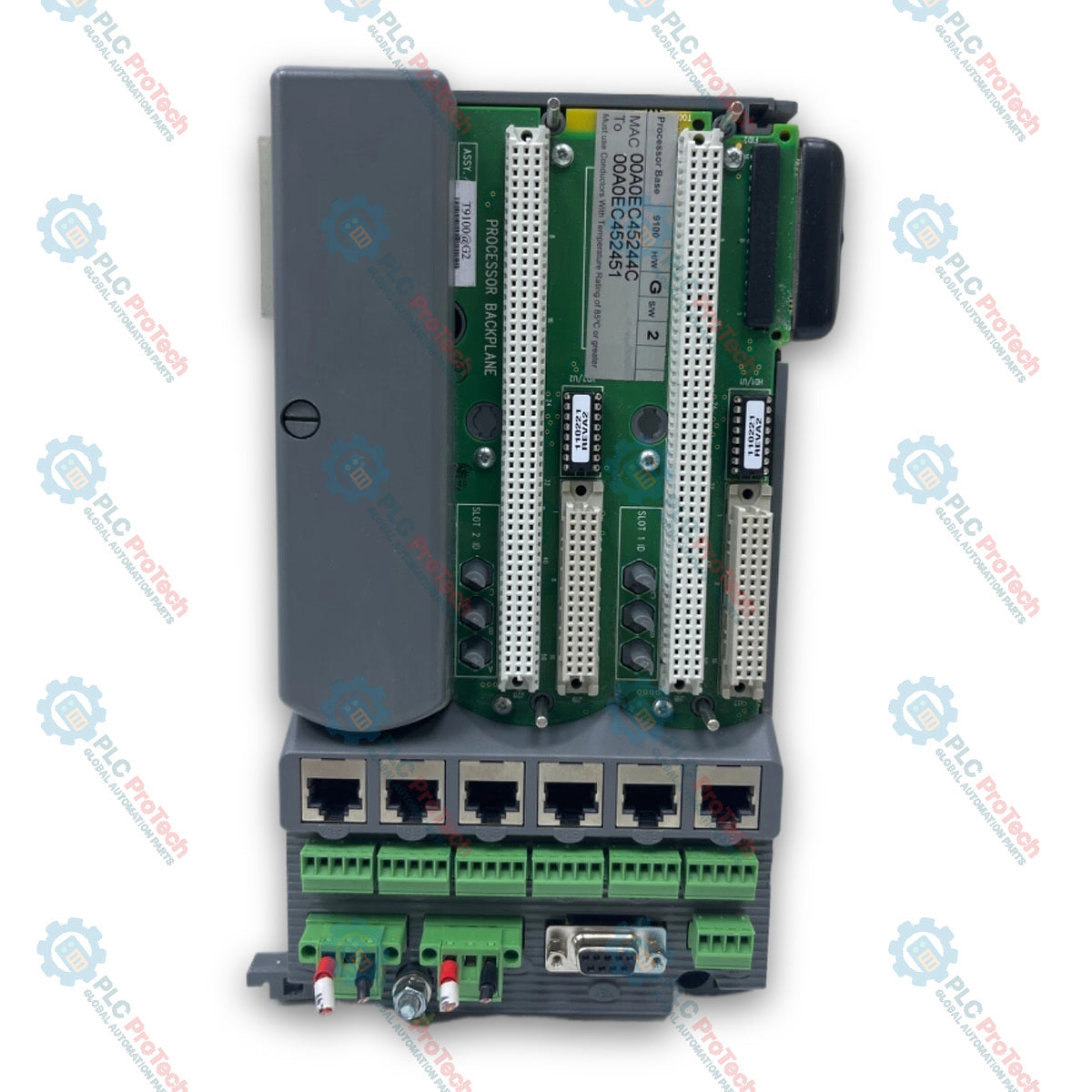

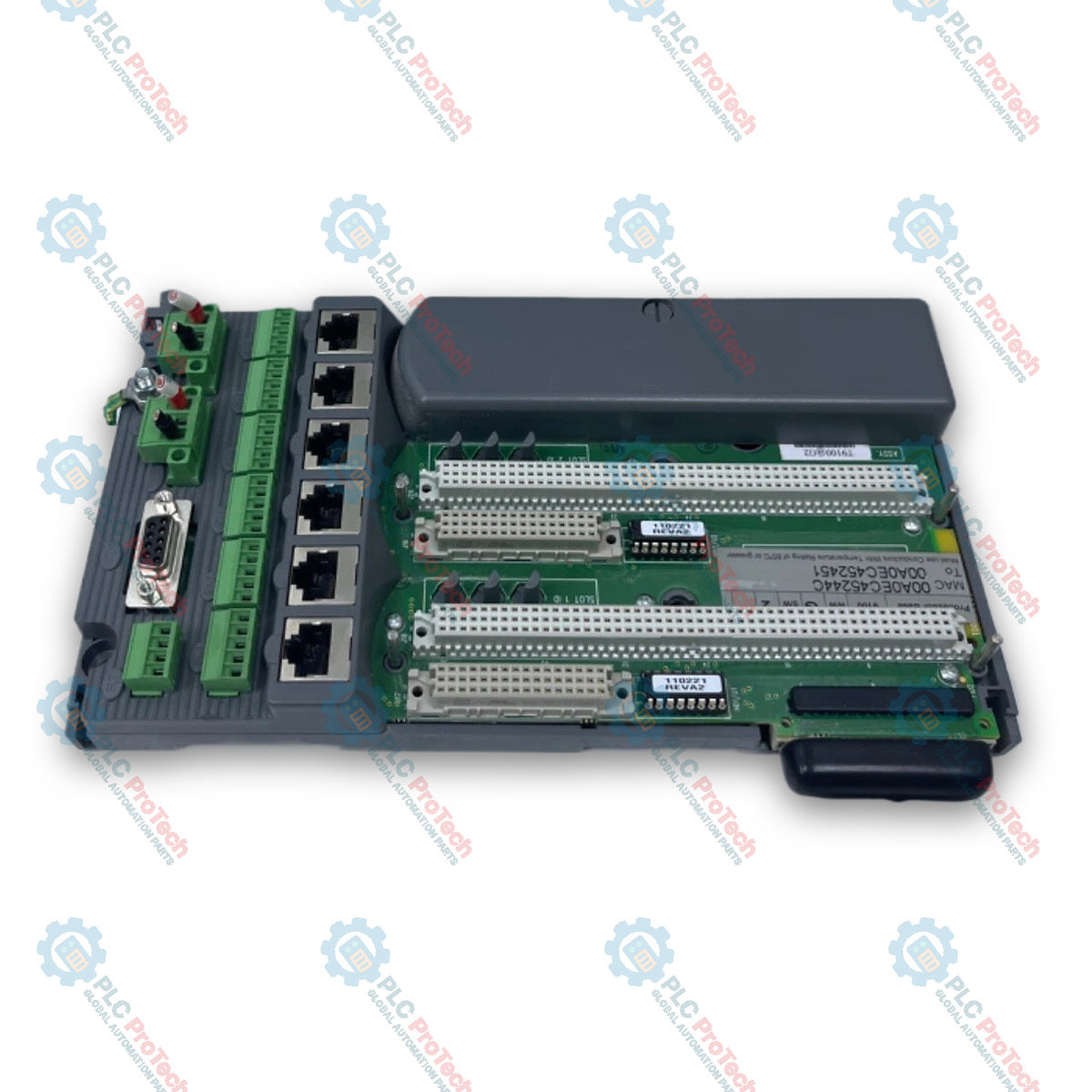

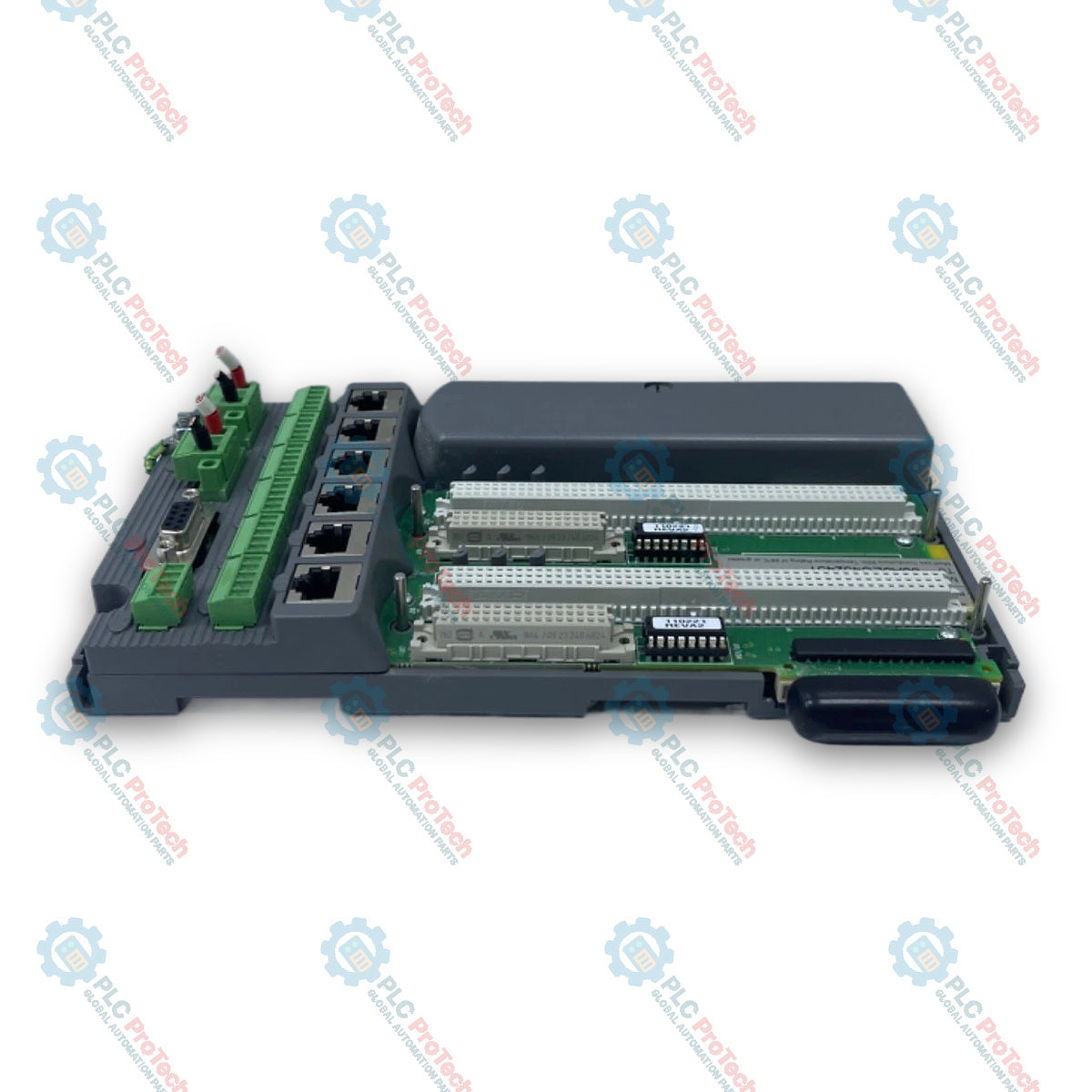

ICS Triplex T9100 je základní jednotka procesoru určená pro primární elektrické propojení a umístění procesorových modulů v bezpečnostních přístrojových systémech a kritických řídicích aplikacích. Jednotka zajišťuje napájení interního systému a elektrická připojení mezi až třemi procesorovými moduly T9110 v redundantní skupině a zároveň zajišťuje směrování komunikace k navazujícím základním jednotkám I/O prostřednictvím dvou sběrnic příkazů a odpovědí. Komunikační hardware jednotky obsahuje šest stíněných ethernetových konektorů RJ45 (E1-1 až E3-2) vyhovujících normě IEC 60603-7, šest 5pólových konektorů sériových portů (S1-1 až S3-2), dva 3pólové konektory napájení (PWR-1, PWR-2) a vyhrazené rozhraní klíče pro povolení programu. Identifikace hardwaru je pro každý slot zachována nezávisle prostřednictvím interní komponenty BUSP instalované z výroby, což umožňuje výměnu jednotlivých procesorových modulů bez nutnosti změny síťových IP adres.
| Parametr | Specifikace |
|---|---|
| Výrobce | ICS Triplex / Rockwell Automation |
| Požadavky na napájecí napětí | Redundantní jmenovité napětí +24 Vdc (rozsah 18 Vdc až 32 Vdc) |
| Počet podporovaných procesorových modulů | 1, 2 nebo 3 |
| Počet podporovaných základních jednotek I/O | 16 (8 pro každou sběrnici I/O) |
| Rozměry (výška × šířka) | 235 mm × 126 mm (9 1/4 in. × 5 in.) |
| Hmotnost | 460 g (16 oz.) |
| Vývod konektoru | Funkce |
|---|---|
| E1-1, E1-2 | Konektory pro ethernetové porty 1 a 2 procesoru A (stíněné RJ45, IEC 60603-7) |
| E2-1, E2-2 | Konektory pro ethernetové porty 1 a 2 procesoru B (stíněné RJ45, IEC 60603-7) |
| E3-1, E3-2 | Konektory pro ethernetové porty 1 a 2 procesoru C (stíněné RJ45, IEC 60603-7) |
| S1-1, S1-2 | Konektory pro sériové porty 1 a 2 procesoru A (5pólový konektor, max. 1,31 mm² / 16 AWG) |
| S2-1, S2-2 | Konektory pro sériové porty 1 a 2 procesoru B (5pólový konektor, max. 1,31 mm² / 16 AWG) |
| S3-1, S3-2 | Konektory pro sériové porty 1 a 2 procesoru C (5pólový konektor, max. 1,31 mm² / 16 AWG) |
| PWR-1, PWR-2 | Konektory pro redundantní napájecí zdroje +24 Vdc (3pólový konektor, max. 3,3 mm² / 12 AWG) |
| FLT | Nepoužívá se |
| KEY | Konektor pro klíč pro povolení programu |
