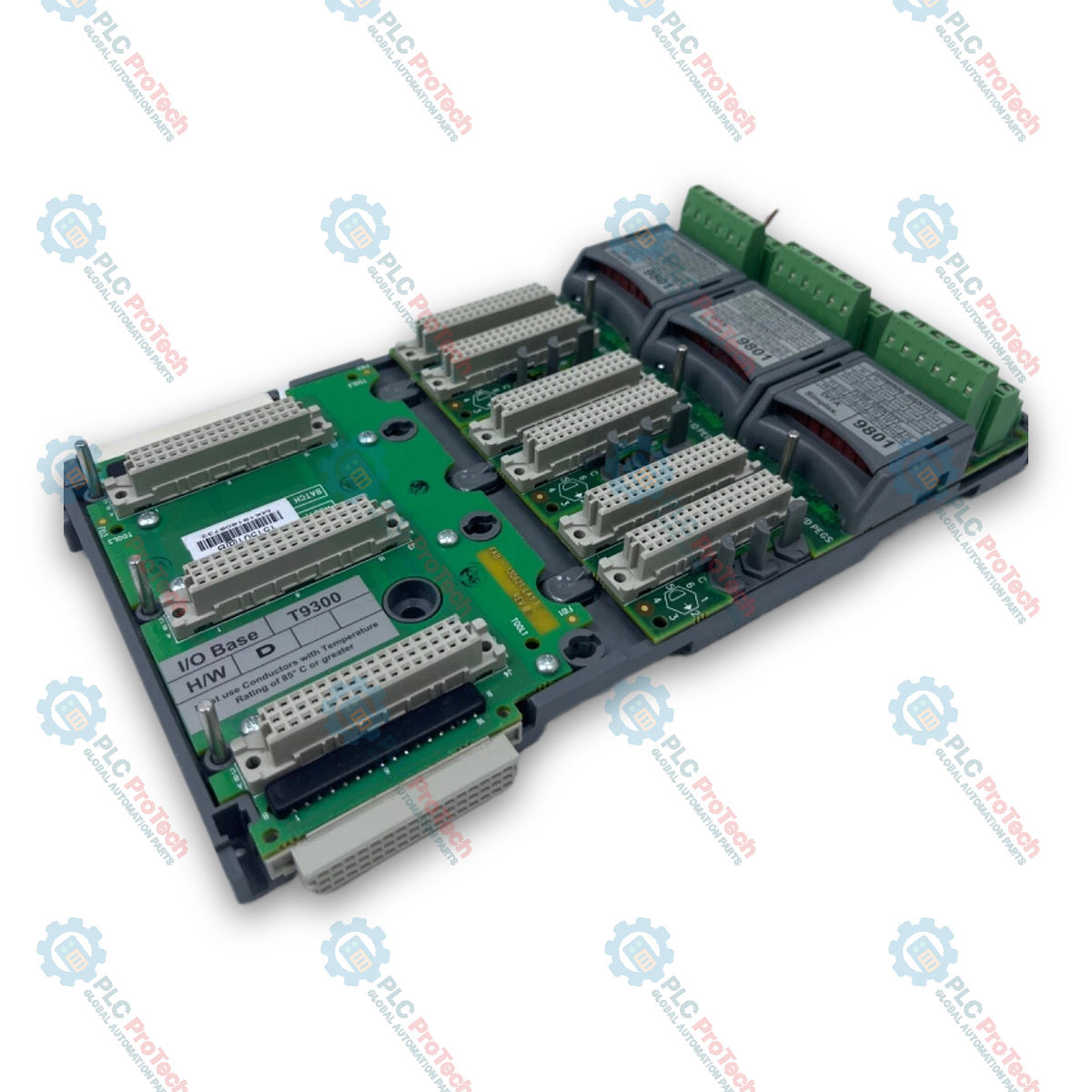

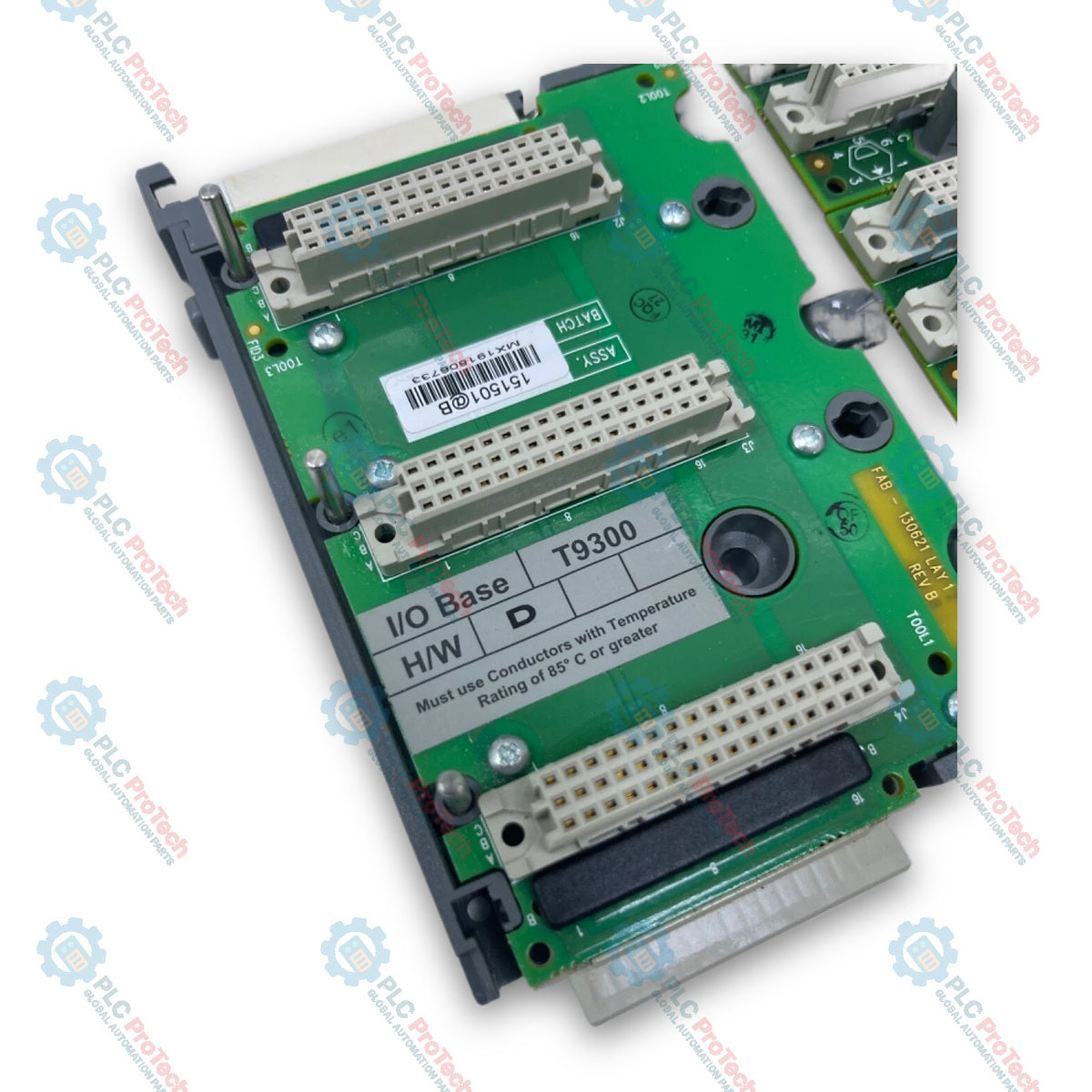

Základní jednotka I/O ICS Triplex T9300 AADvance

Popis

ICS Triplex T9300 je základní jednotka I/O určená pro funkční bezpečnost a aplikace kritického řízení v rámci architektury systému AADvance. Slouží jako fyzické a elektrické rozhraní sběrnice, které obsahuje až tři AADvance I/O moduly, připojuje je k příkazovým a odezvovým sběrnicím a přímo se spojuje se sestavami ukončení pro vedení polní kabeláže. Základ T9300 obsahuje integrované boční konektory a plastové zajišťovací spony, které umožňují přímé rozšíření sběrnice pomocí konektorů mezi více řadami základních jednotek I/O bez nutnosti mezimodulového zapojení.

Funkce

• Umožňuje osazení až třemi AADvance I/O moduly na základní jednotku
• Připojuje se přímo k jednoduchým, dvojitým a trojitým (TMR) sestavám ukončení pole
• Propojuje jednotky vedle sebe pomocí integrovaných sběrnicových konektorů a plastových zajišťovacích spon
• Podporuje rozšíření do více řad pomocí rozšiřovacích kabelů T9310
• Nabízí možnosti montáže na vertikální lištu DIN (TS35) nebo přímé montáže na panel
• Plošné spoje s konformním povlakem splňující normy MIL-1-46058C a IPC-CC-830

Aplikace

• Systémy nouzového vypnutí (ESD)
• Systémy ochrany proti požáru a úniku plynu (F&G)
• Aplikace kritického řízení procesů
• Systémy řízení hořáků (BMS)
• Řízení kotlů a pecí

Informace pro objednání

Technické specifikace

Pokyny k instalaci

• Orientace při montáži: Při použití v certifikovaných bezpečnostních aplikacích nebo v nebezpečných prostředích musí být nainstalováno pouze ve svislé orientaci.
• Možnosti montáže: Připevněte na dvojici rovnoběžných standardních symetrických lišt DIN TS35 (35 mm x 7,5 mm) nebo přímo na panel pomocí tří šroubů M5 na každou základní jednotku.
• Požadavky na odstupy: Nad základní jednotkou a pod ní zachovejte minimální odstup 50 mm pro úpravu vodičů v poli a zajištění/vyjmutí modulu, vpravo 30 mm a před montážním panelem odstup do hloubky alespoň 140 mm.
• Požadavky na kryt: Musí být nainstalováno uvnitř krytu IP54 přístupného pomocí nástroje, vhodného pro prostředí se stupněm znečištění 2, a to jak pro bezpečná prostředí, tak pro nebezpečná prostředí třídy I, divize 2 podle ATEX/IECEx.
• Propojení základních jednotek: Připojte sousední základní jednotky I/O k pravé straně základní jednotky procesoru T9100 nebo jiné základní jednotky T9300 pomocí přímých konektorů se zástrčkou a zásuvkou a zajistěte horní a dolní část plastovými zajišťovacími sponami.
• Expanzní kabely: K vedení připojení sběrnice I/O k dalším řadám základních jednotek použijte expanzní kabely T9310; zajistěte, aby celková délka sběrnice nepřesáhla 8 metrů.

Shoda a certifikace

• Certifikace UL: Soubor E341697 (UL508, CSA C22.2 č. 142)
• Certifikace pro nebezpečná prostředí: Třída I, divize 2, skupiny A, B, C, D (ANSI/ISA 12.12.01-2013, CSA C22.2 č. 213-M1987, soubor E251761)
• ATEX: DEMKO 11 ATEX 1129711X, Ex nA IIC T4 Gc (EN 60079-0, EN 60079-15)
• IECEx: IECEx UL 12.0032X
• Funkční bezpečnost: Certifikováno pro aplikace SIL 2 a SIL 3 v souladu s IEC 61508
• EMC: Registrační třída A KCC-EMC
