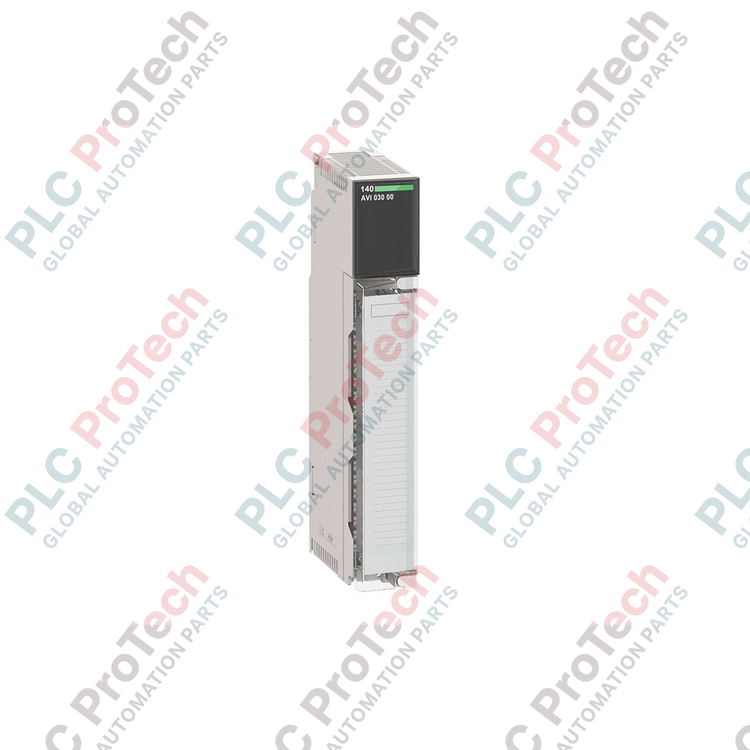

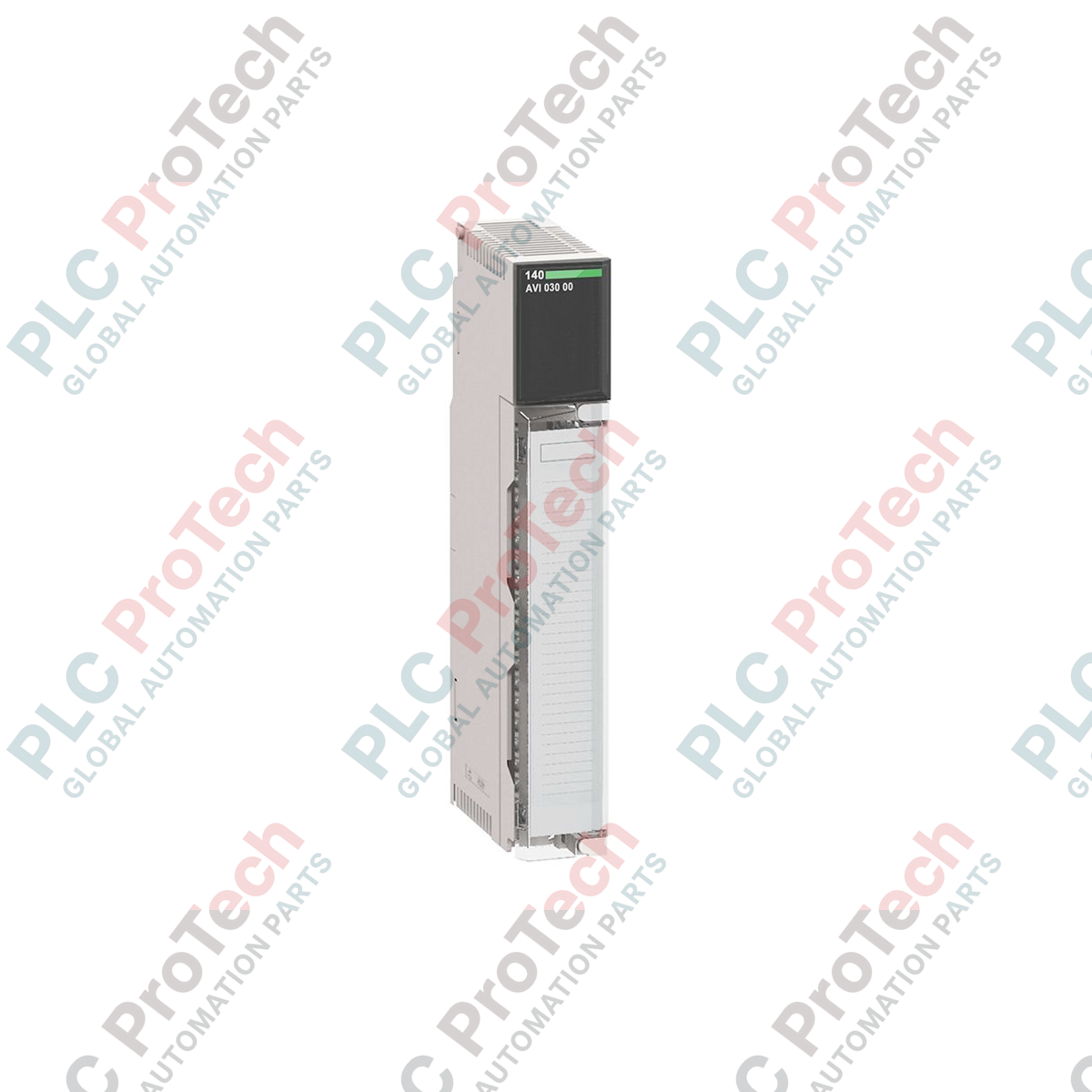

Schneider Electric 140AVI03000 Modicon Quantum víceúčelový modul analogových vstupů

Popis

Schneider Electric 140AVI03000 je osmikanálový diferenciální analogový vstupní modul s více rozsahy, navržený pro automatizační platformu Modicon Quantum. Zajišťuje spolehlivé snímání a vysoce přesné zpracování spojitých analogových signálů z provozu a slouží jako primární rozhraní pro úpravu signálu mezi procesními převodníky, měřicími přístroji a sběrnicí základní desky řídicí jednotky Quantum.

Navrženo pro všestrannou integraci analogových signálů, 140AVI03000 Podporuje unipolární i bipolární proudové a napěťové konfigurace. Zpracovává standardní proudové smyčky včetně 0 až 20 mA a bipolárních 20 mA a také napěťové rozsahy +/-10 V, +/-5 V, 0 až 10 V a 0 až 5 V. Díky 16bitovému rozlišení analogově-digitálního převodu a vestavěnému jednopólovému dolnímu propustnému filtru (-3 dB při 847 Hz +/- 20 %) poskytuje modul stabilní digitalizované měření procesu s minimálním rušením elektrickým šumem.

Modul obsahuje robustní galvanickou ochranu pro zachování integrity signálu v náročných průmyslových elektrických prostředích a poskytuje izolaci 500 Vrms AC / 750 V DC mezi kanály a sběrnicí základní desky a také izolaci 135 Vrms AC / 200 V DC mezi kanály. Požadavek na adresaci 9 vstupních slov umožňuje kompletní diagnostický dohled včetně detekce přerušených vodičů ve smyčkách 4...20 mA a překročení rozsahu u signálů 1...5 V.

Funkce

• 8 diferenciálních analogových kanálů podporujících unipolární i bipolární napěťové a proudové signály.
• 16bitové rozlišení ve všech standardních provozních rozsazích pro vysoce přesné měření.
• Integrovaný jednopólový dolní propustný filtr (-3 dB při 847 Hz +/- 20 %) pro potlačení vysokofrekvenčního šumu signálu.
• Komplexní izolační parametry: 500 Vrms AC (750 V DC) mezi sběrnicí a kanálem a 135 Vrms AC (200 V DC) mezi kanály.
• Vestavěná diagnostika smyčky schopná detekovat přerušené vodiče (4...20 mA) a překročení rozsahu (1...5 V).
• Rychlá doba aktualizace cyklu 10 ms pro monitorování procesu v reálném čase.
• Diagnostické pole LED na předním panelu poskytuje okamžitou indikaci aktivního stavu sběrnice, externích poruch, aktivních stavů kanálů a poruchových stavů kanálů.

Aplikace

• Propojení procesních převodníků (průtok, tlak, hladina, teplota) s řídicími systémy Modicon Quantum.
• Bipolární a unipolární měření napětí nebo proudu v automatizaci kontinuálních procesů.
• Průmyslové monitorovací aplikace vyžadující elektrickou izolaci mezi kanály k odstranění zemních smyček.
• Akvizice dat při modernizaci, rozšiřování nebo údržbě automatizačních stojanů Modicon Quantum.

Technické specifikace

Obecné

Charakteristiky vstupu

Výkon a přesnost

Elektrické parametry a napájení

Mechanické a environmentální

Připojení / rozhraní

Lokální stavové indikátory

Pokyny k instalaci

1. Bezpečnostní opatření: Před montáží, zapojováním nebo údržbou modulu odpojte veškeré napájení systému a vodiče snímačů v rozvaděči, abyste zabránili úrazu elektrickým proudem nebo poškození zařízení.
2. Vložení do stojanu: Zarovnejte modul 140AVI03000 s určeným slotem na základní desce stojanu Modicon Quantum. Pevně zatlačte modul, dokud zajišťovací západky nezapadnou na místo.
3. Zapojení vodičů: Zapojte vstupy v rozvaděči do příslušné svorkovnice podle doporučené polarity a přiřazení kanálů. Pro analogové signálové vedení použijte stíněné kroucené páry, abyste minimalizovali okolní rušení.
4. Uzemnění stínění: Připojte stínění kabelů k ochrannému zemnicímu bodu v jednom místě poblíž vstupu do rozvaděče, abyste zabránili smyčkám zemního potenciálu mezi izolovanými kanály.
5. Ověření napájení: Před zapnutím stojanu ověřte, že dostupné napájení základní desky odpovídá požadovanému proudu sběrnice 280 mA.

Konfigurace / uvedení do provozu / výměna

• Nastavení softwaru: Nakonfigurujte parametry modulu v softwaru Unity Pro nebo Concept, přiřaďte požadovaných 9 vstupních slov a pro každý kanál určete rozsahy vstupů (proud vs. napětí, unipolární vs. bipolární).
• Ověření diagnostiky smyček: Otestujte funkce detekce poruch kontrolou reakcí na přerušený vodič na kanálech 4...20 mA a detekce mezí rozsahu na rozsazích 1...5 V.
• Hot-swap / výměna: Při výměně modulu pod napětím stojanu se ujistěte, že jsou dodrženy postupy hot-swapu systému. Odpojte konektory svorek v rozvaděči, uvolněte spony základní desky, vložte náhradní modul 140AVI03000 a znovu připojte svorkovnici. Ověřte, že se rozsvítí zelená kontrolka Aktivní, což signalizuje úspěšnou komunikaci po sběrnici.

Soulad s předpisy a certifikace

• Normy: UL 508, CSA C22.2 č. 142
• Certifikace: FM třída 1, oddíl 2, cUL, CE
• Směrnice: Vyhovuje směrnici EU RoHS
