Popis

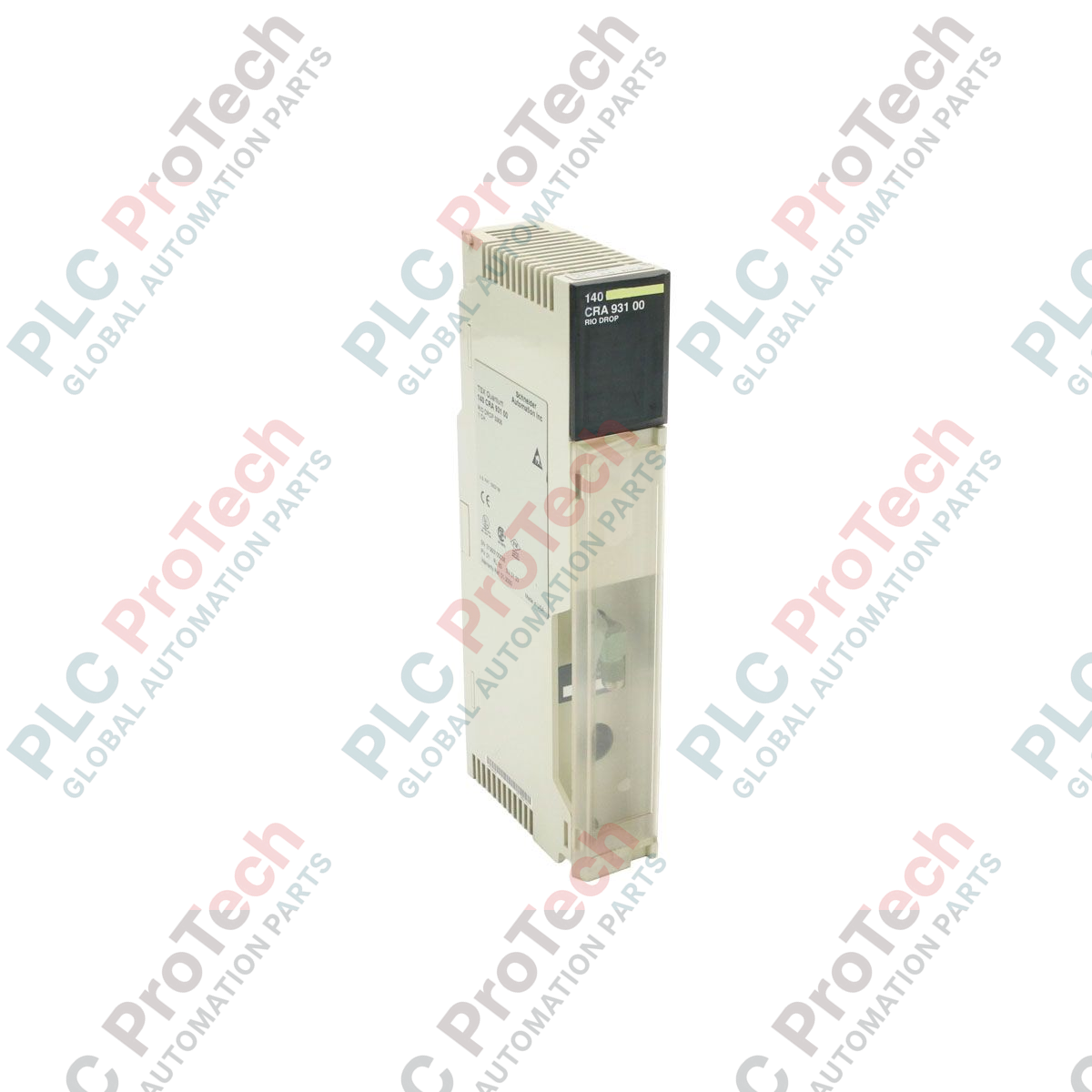

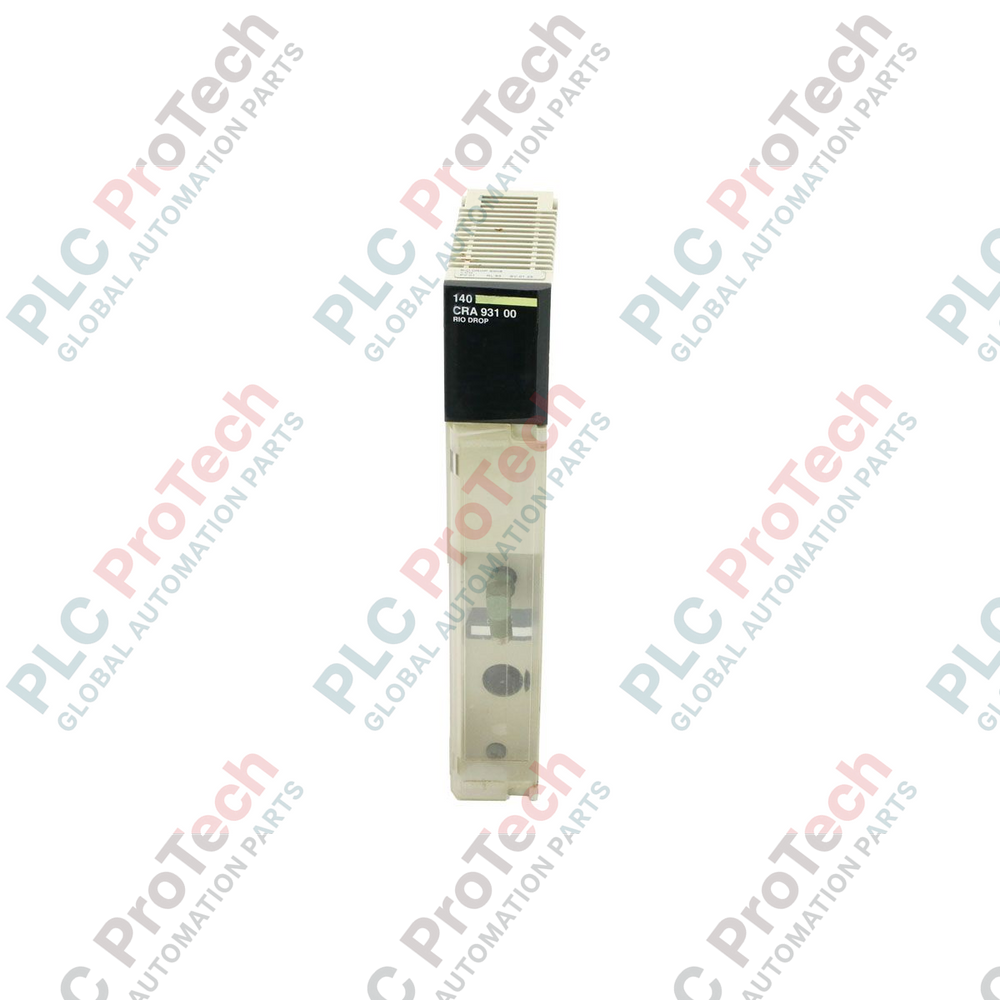

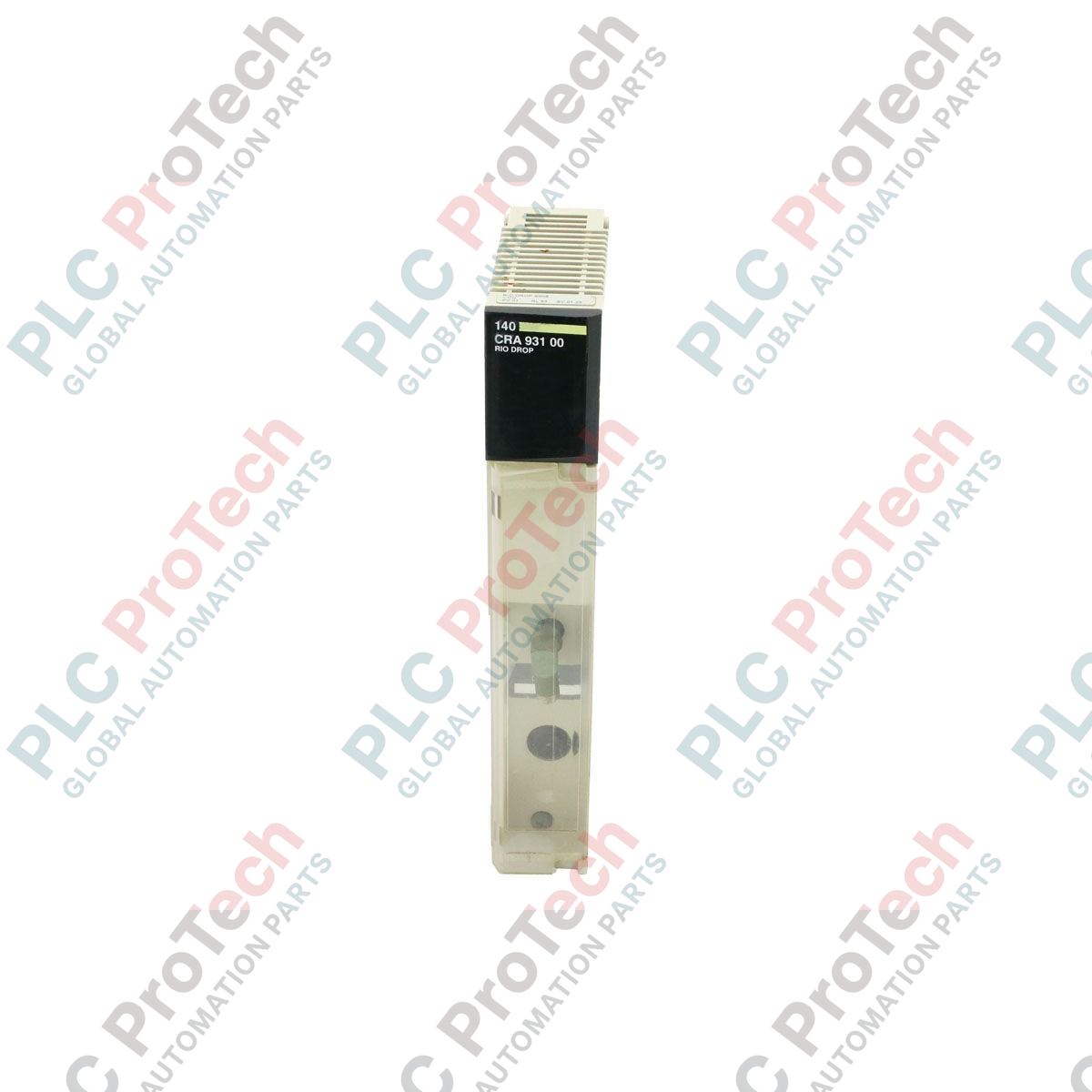

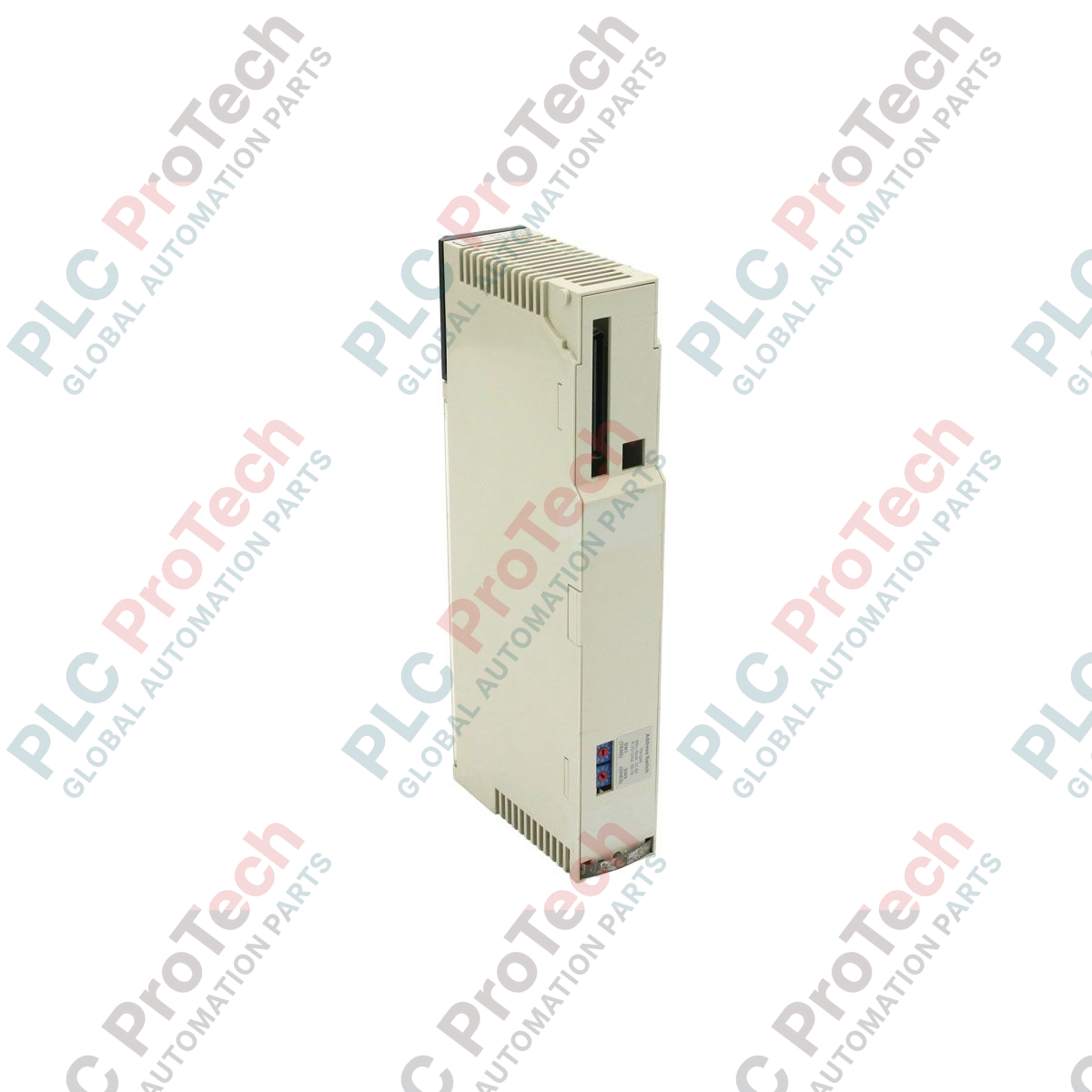

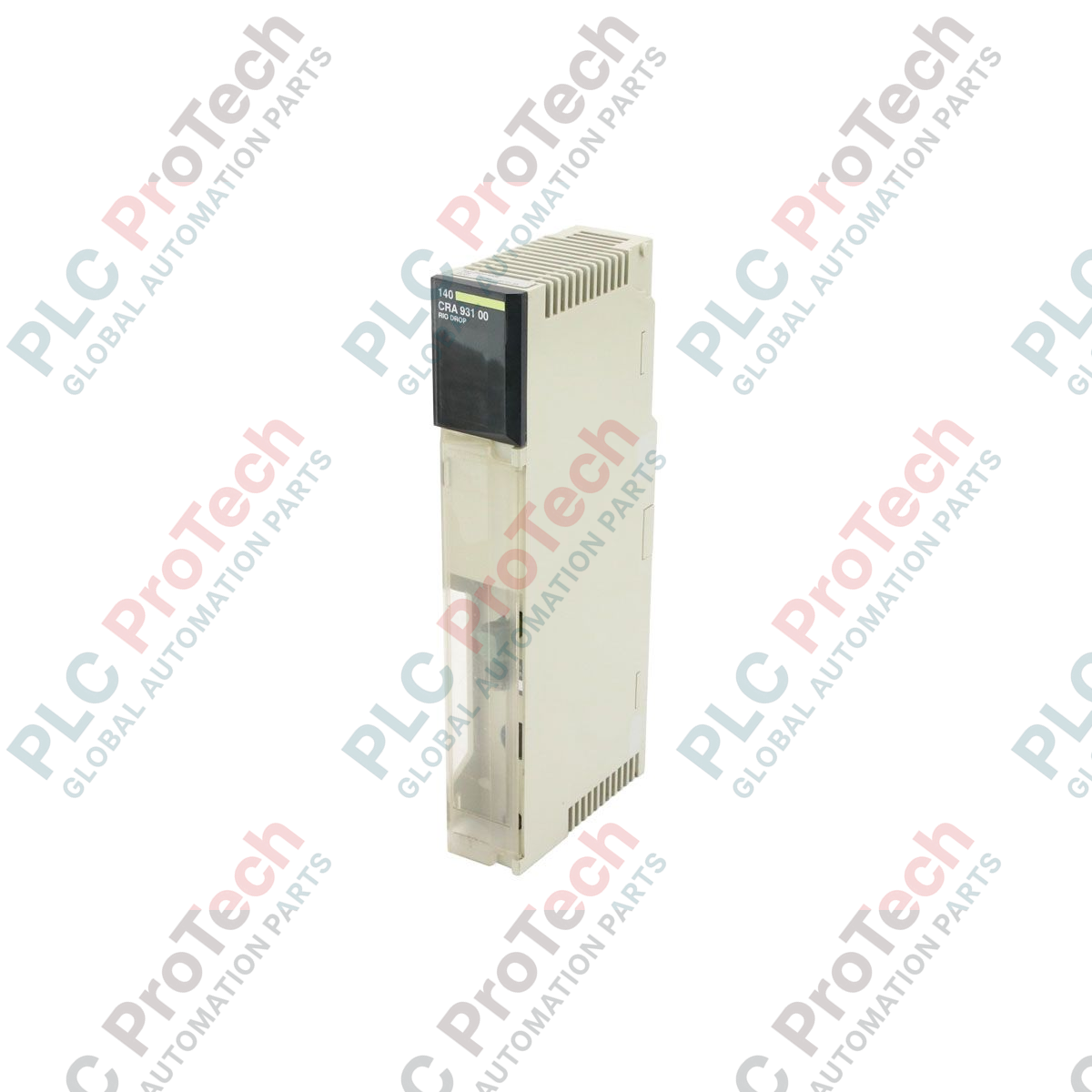

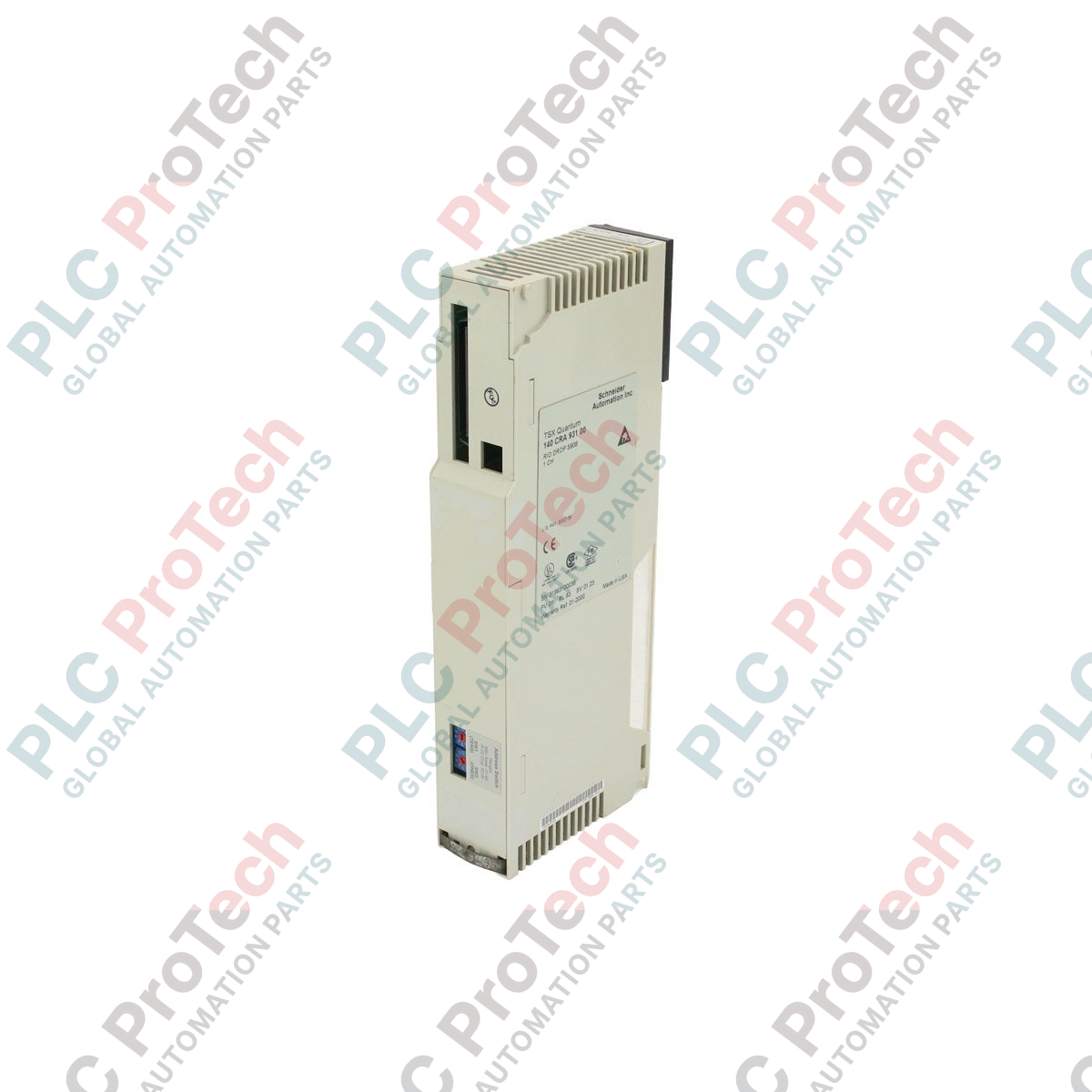

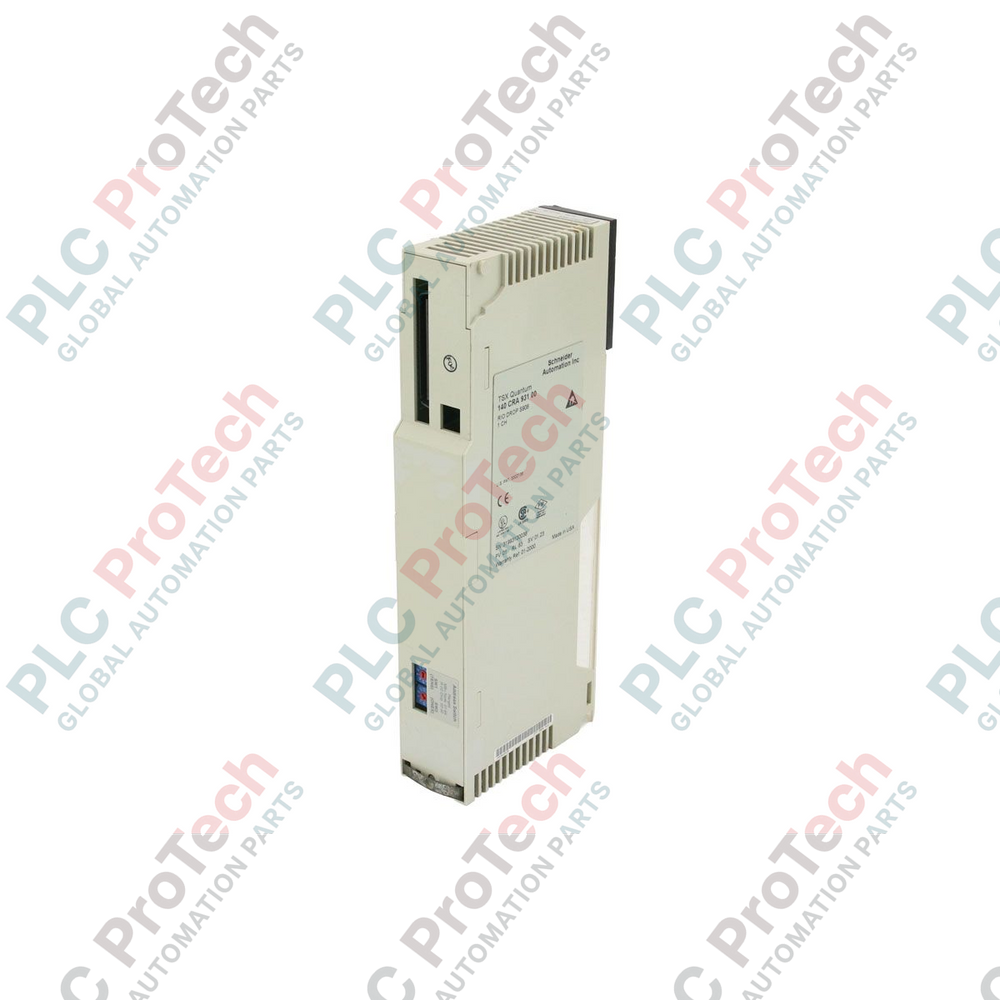

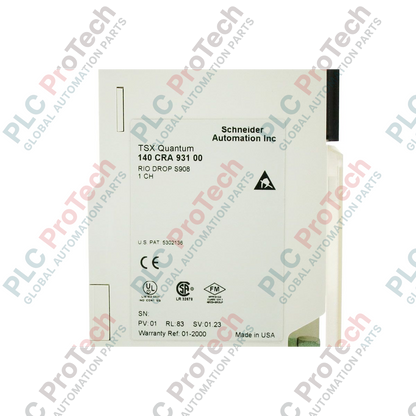

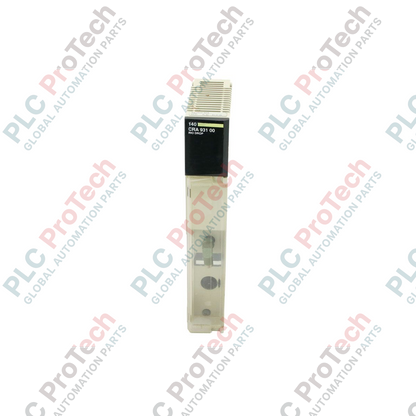

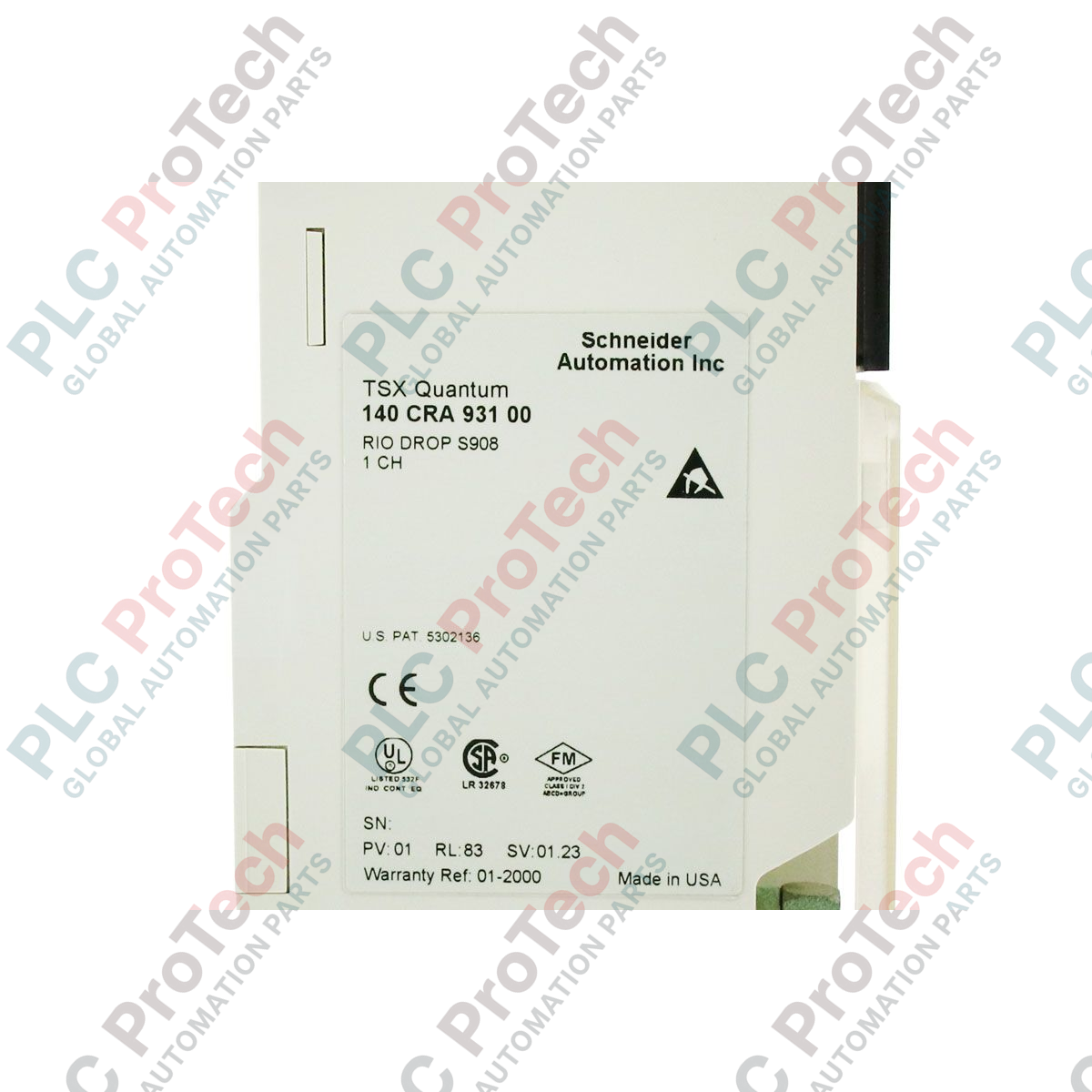

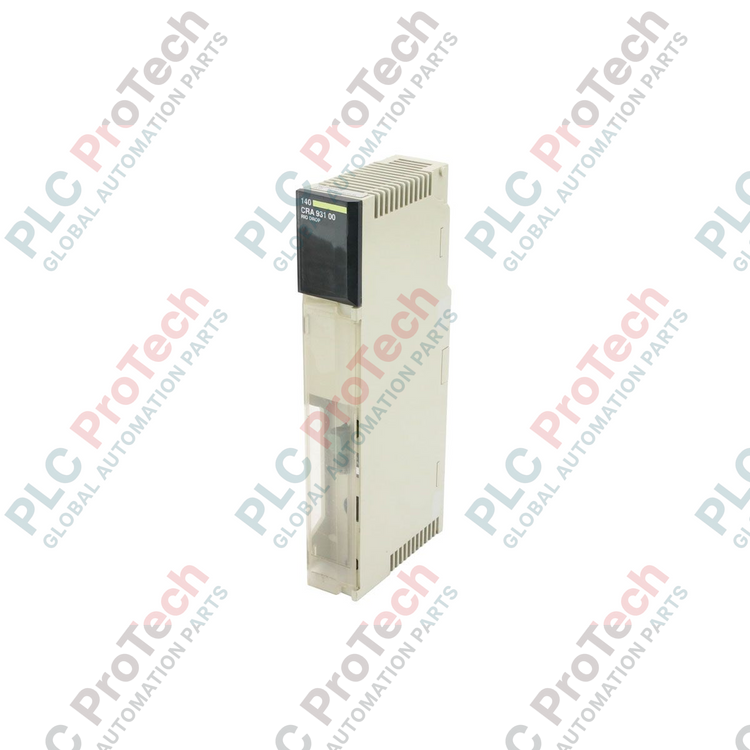

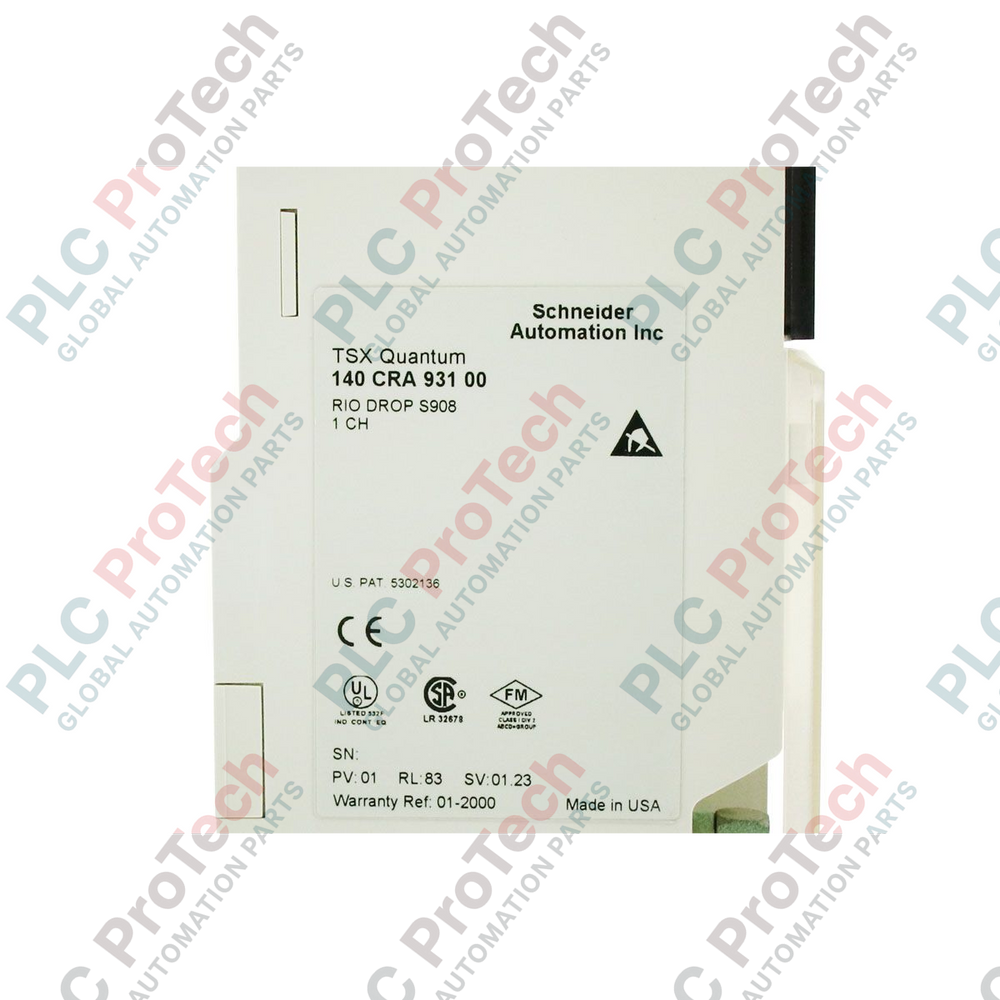

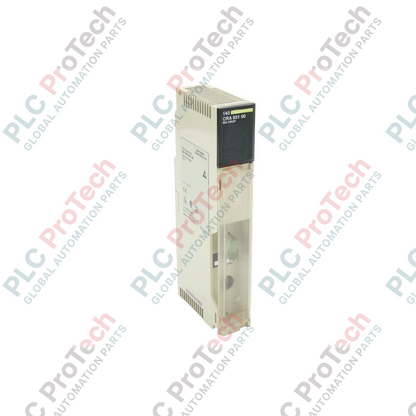

Modul vzdáleného uzlu I/O (RIO) Schneider Electric 140CRA93100 je adaptérový modul určený ke správě komunikace mezi centrálním procesorem PLC Modicon Quantum a vzdálenými rozšiřujícími stojany. Jako hlavní rozhraní vzdáleného uzlu I/O zajišťuje přenos signálu po jediném koaxiálním kabelu rychlostí 1,544 Mbit/s a umožňuje dálkovou výměnu dat v distribuovaných automatizačních architekturách.

S modulem ve standardním provedení pro montáž do stojanu Quantum 140CRA93100 Podporuje až 27 rozšiřujících modulů I/O v rámci jednoho vzdáleného uzlu. Modul se ke koaxiální síti připojuje prostřednictvím pravoúhlého konektoru F s dutinkou a pracuje v dynamickém rozsahu 35 dB. Vestavěné diagnostické funkce provádějí automatizované kontroly při spuštění i za běhu, včetně kontrolních součtů výkonného programu a kontrol adres a dat paměti RAM, a ověřují tak provozní integritu a stabilitu sběrnice.

Funkce

• Umožňuje komunikaci mezi hlavním řadičem a až 27 vzdálenými rozšiřujícími moduly I/O v rámci vzdáleného uzlu Quantum RIO.
• Jednokanálové fyzické rozhraní prostřednictvím pravoúhlého konektoru F s dutinkou pro koaxiální kabelové sítě 75 ohmů.
• Vysokorychlostní přenos dat rychlostí 1,544 Mbit/s s dynamickým rozsahem 35 dB.
• Diagnostické rutiny zahrnující kontrolní součty výkonného programu a kontrolu adres a dat paměti RAM při zapnutí i za běhu.
• Izolační napětí 500 V DC mezi středním vodičem koaxiálního kabelu a ochrannou zemí.
• Standardní provedení modulu Modicon Quantum s jednou pozicí pro přímou instalaci na zadní sběrnici stojanu.

Aplikace

• Propojení vzdálených stojanů Quantum I/O s centrálními procesorovými jednotkami Modicon Quantum PAC prostřednictvím koaxiálních kabelových sítí.
• Správa vysokokapacitních architektur distribuovaných I/O vyžadujících až 27 rozšiřujících modulů na jeden vzdálený uzel.
• Infrastrukturní a zpracovatelské aplikace vyžadující galvanické oddělení v rozsáhlých komunikačních topologiích.

Technické specifikace

Obecné

Komunikační a provozní kapacity

Elektrické vlastnosti a napájení

Diagnostika

Prostředí

Připojení / rozhraní

Pokyny k instalaci

1. Před vložením nebo vyjmutím adaptérového modulu odbočky vypněte napájení stojanu zadní desky Modicon Quantum.
2. Vyrovnejte modul s přiřazenou pozicí ve stojanu a pevně jej zatlačte, dokud konektory zadní desky zcela nezapadnou a nezajistí se horní a dolní zajišťovací páčky.
3. Připojte odbočku koaxiálního kabelu 75 Ohm k přednímu kolenovému konektoru F s vnitřním závitem a zajistěte správné utažení závitové spojky.
4. Dodržujte správné postupy uzemnění podél koaxiální páteřní linky a ověřte, že je stojan zadní desky propojen s ochrannou zemí.
5. Zajistěte, aby okolní provozní podmínky zůstaly v rozsahu 0 až 60 degC a relativní vlhkost nepřekročila 95 % bez kondenzace.

Doporučení pro uvedení do provozu

• Před zapnutím napájení ověřte, že jsou všechny moduly rozšíření I/O ve vzdálené větvi (až 27 modulů) pevně nainstalovány a správně nakonfigurovány v programovacím softwaru PLC.
• Po zapnutí stojanu sledujte diagnostické indikátory modulu a ověřte, že kontrolní součty řídicího programu a kontroly paměti RAM proběhly úspěšně.
• Ověřte, zda úrovně koaxiálního signálu spadají do podporovaného dynamického rozsahu 35 dB, aby se předešlo výpadkům paketů nebo chybám síťové komunikace.
