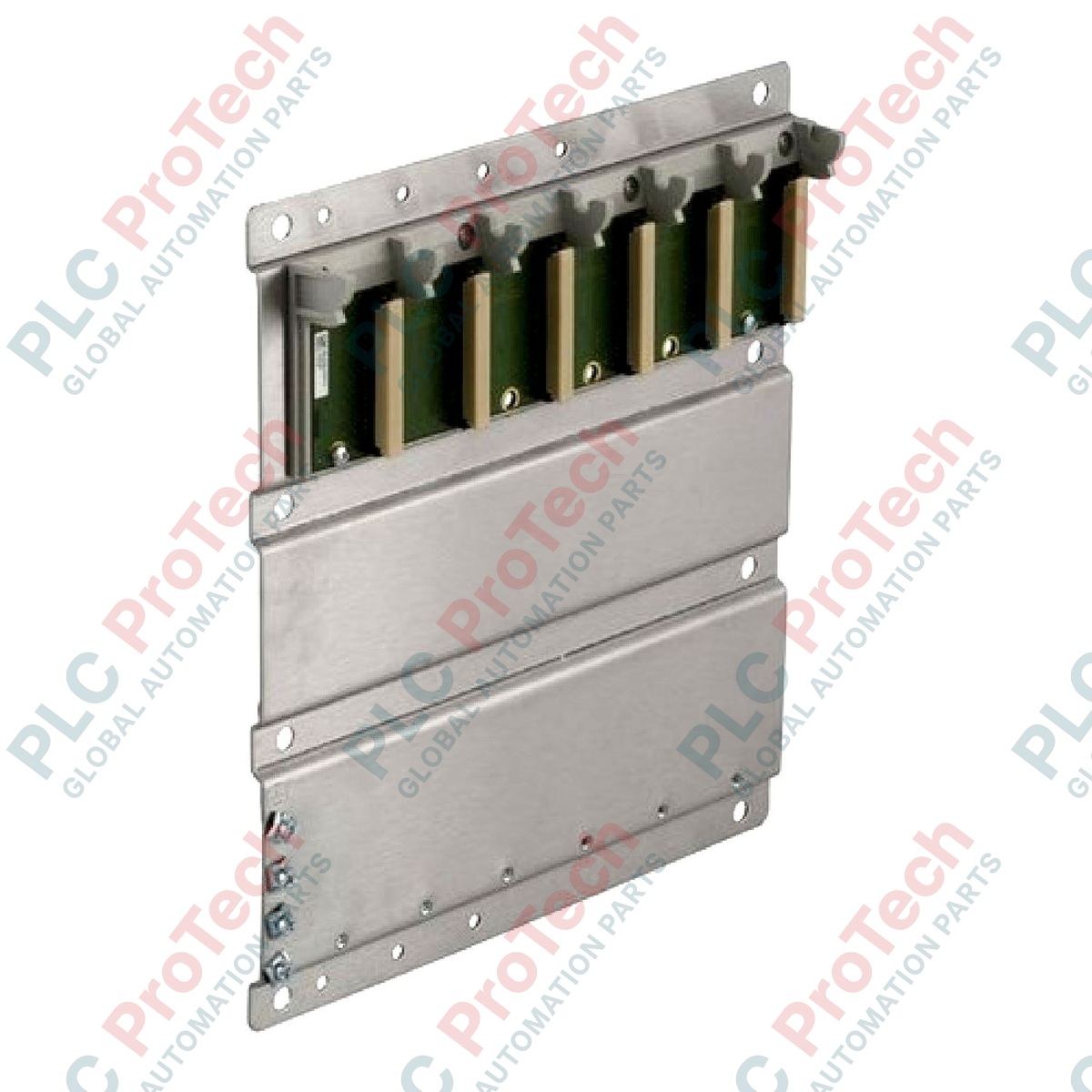

Zadní deska stojanu Schneider Electric 140XBP00600 Modicon Quantum se 6 sloty

Popis

Schneider Electric 140XBP00600 je 6slotová zadní deska rámu navržená pro automatizační platformu Modicon Quantum. Slouží jako hlavní konstrukční a elektrický základ a zajišťuje vedení komunikační sběrnice a distribuci napájení pro moduly systému Quantum.

140XBP00600 je určena pro konfigurace lokálních, vzdálených a distribuovaných I/O a umožňuje osazení CPU, napájecími moduly, komunikačními rozhraními a I/O moduly. 6slotová architektura poskytuje kompaktní půdorys vhodný pro malé až středně velké řídicí aplikace nebo lokalizovaná místa připojení v rámci distribuované řídicí sítě.

140XBP00600 je určena k instalaci do rozvaděče a montuje se přímo na montážní desku nebo panel skříně pomocí šroubů. Integrované konektory ve všech 6 slotech zajišťují spolehlivé mechanické spojení a kontinuitu sběrnice zadní desky mezi zasunutými moduly Quantum.

Vlastnosti

• 6 volných slotů pro flexibilní konfiguraci modulů.
• Podpora lokálních, vzdálených a distribuovaných architektur I/O.
• Přímá instalace na montážní desku pomocí standardního šroubového upevnění.
• Rozhraní vysokohustotní sběrnice zadní desky pro distribuci napájení a komunikaci mezi moduly.
• Lehká a kompaktní konstrukce s čistou hmotností 0,64 kg (1,41 lb).

Aplikace

• Osazení CPU Quantum, napájecích zdrojů a I/O modulů v lokálních řídicích rámech.
• Montáž rámů distribuovaných I/O ve vzdálených průmyslových automatizačních uzlech.
• Optimalizace prostoru v řídicích panelech pro samostatné nebo rozšiřující PLC uzly.

Technické specifikace

Obecné

Mechanické údaje

Pokyny k instalaci

1. Kontrola před instalací: Před upevněním rámu ověřte, že je povrch montážního panelu rovný, pevný a bez nečistot.
2. Montáž: Upevněte zadní desku rámu 140XBP00600 k montážní desce skříně pomocí určených otvorů pro šroubové upevnění. Zajistěte vytvoření uzemňovacích cest mezi rámem a zadní deskou skříně.
3. Vložení modulu: Zarovnejte příslušné moduly Modicon Quantum s vodicími sloty a pevně je zatlačte, dokud zadní konektor zcela nezapadne do zásuvky zadní desky a horní západka se bezpečně nezajistí.
4. Zapojení a správa kabelů: Zajistěte, aby připojené kabely vnějších obvodů a sběrnicové kabely mechanicky nenamáhaly vložené moduly ani sestavu zadní desky.

Doporučení pro výměnu

• Odpojení napájení systému: Před vyjmutím nebo instalací modulů či samotné zadní desky vždy odpojte všechny zdroje napájení zadní desky a zařízení vnějších obvodů.
• Vyjmutí modulu: Před vysunutím modulů přímo ze konektorů zadní desky uvolněte jejich zajišťovací západky.
• Výměna zadní desky: Při výměně 140XBP00600 označte všechny nainstalované moduly podle pozice slotu, aby bylo zajištěno jejich správné pořadí při opětovné instalaci na novou zadní desku.

Shoda a certifikace

• Směrnice: Splňuje požadavky směrnice EU RoHS
