Popis

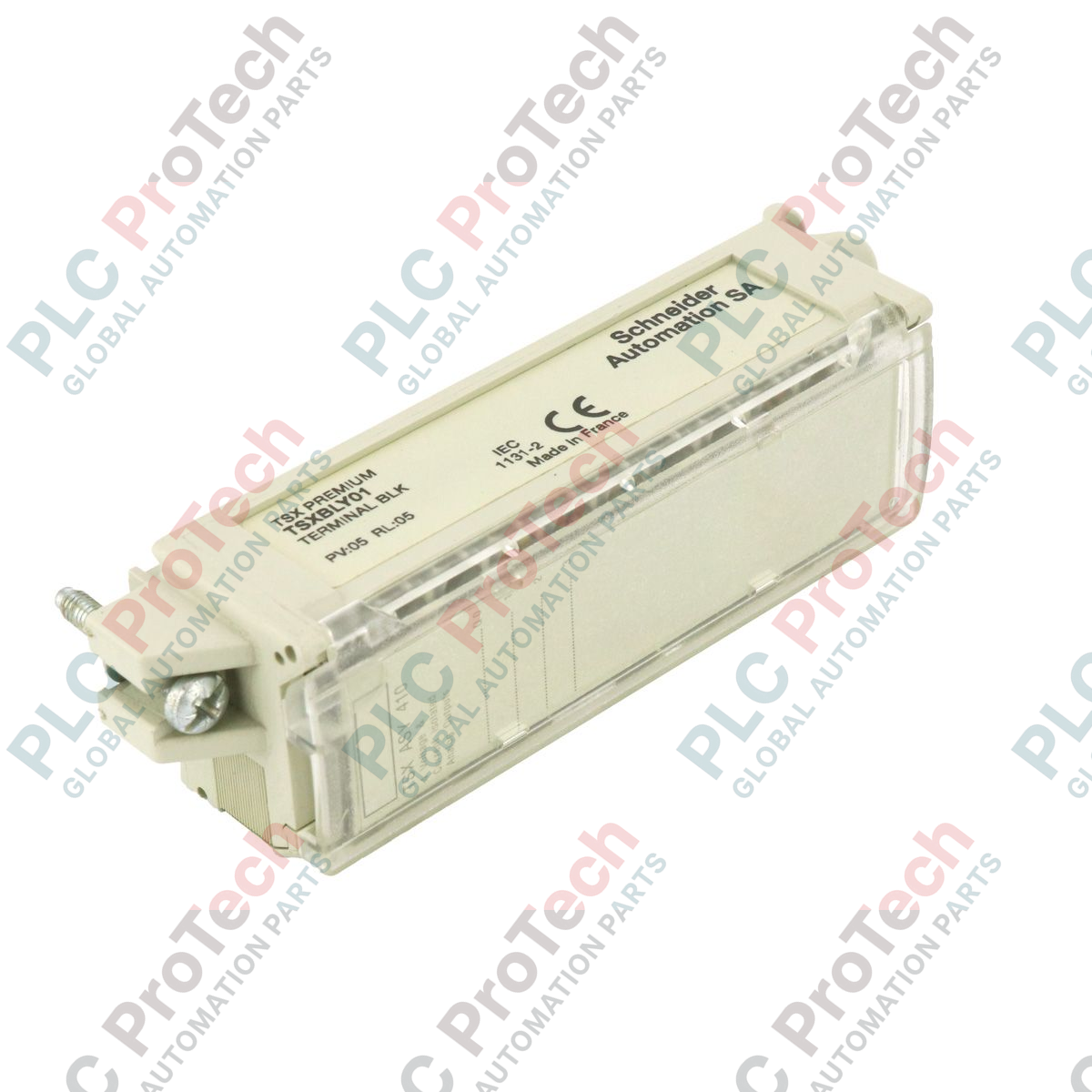

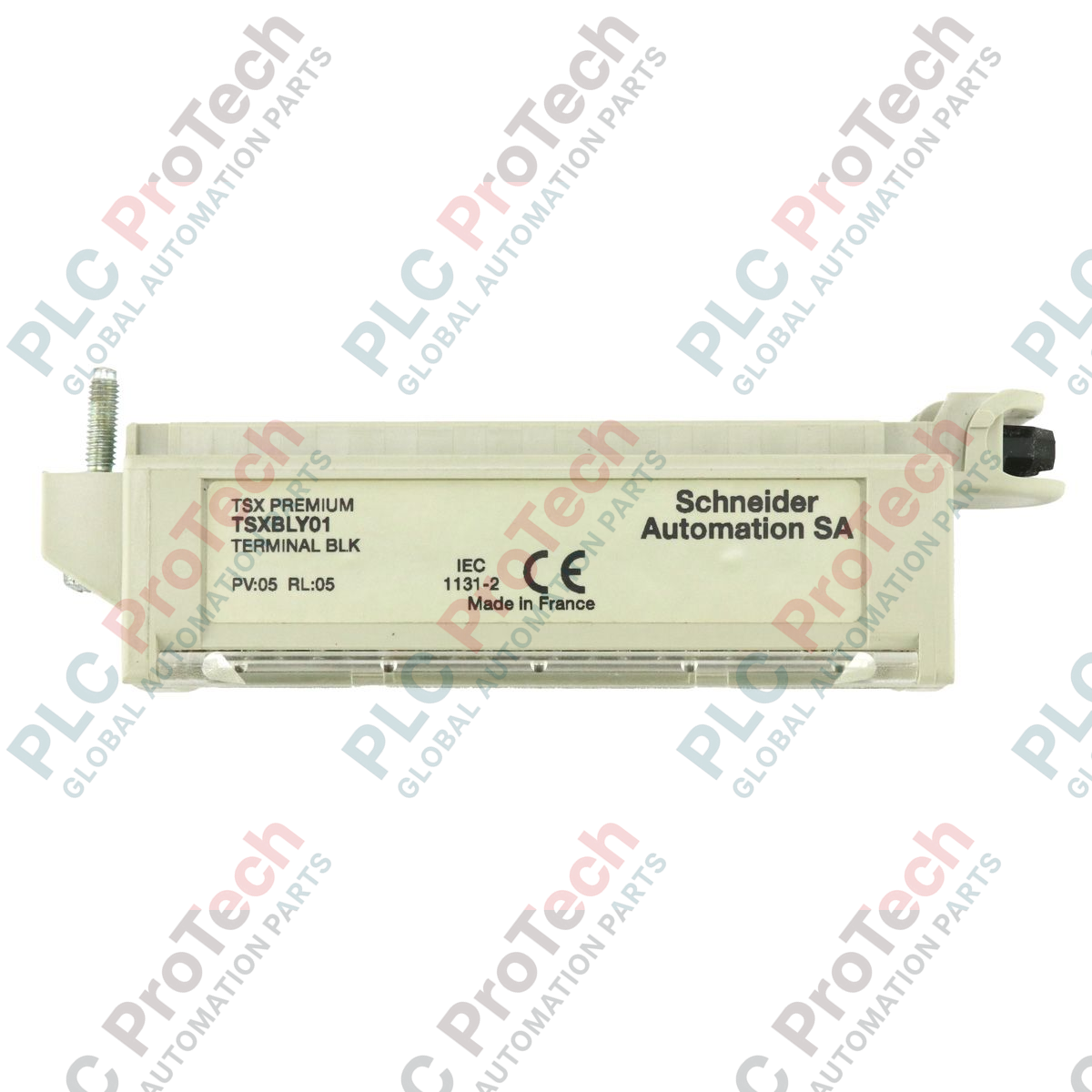

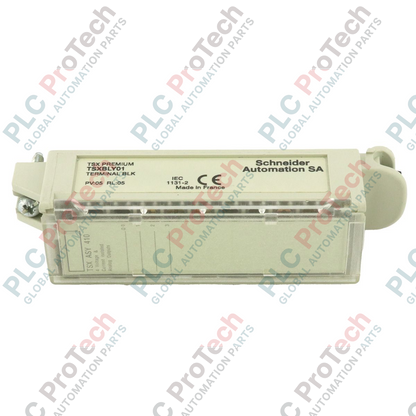

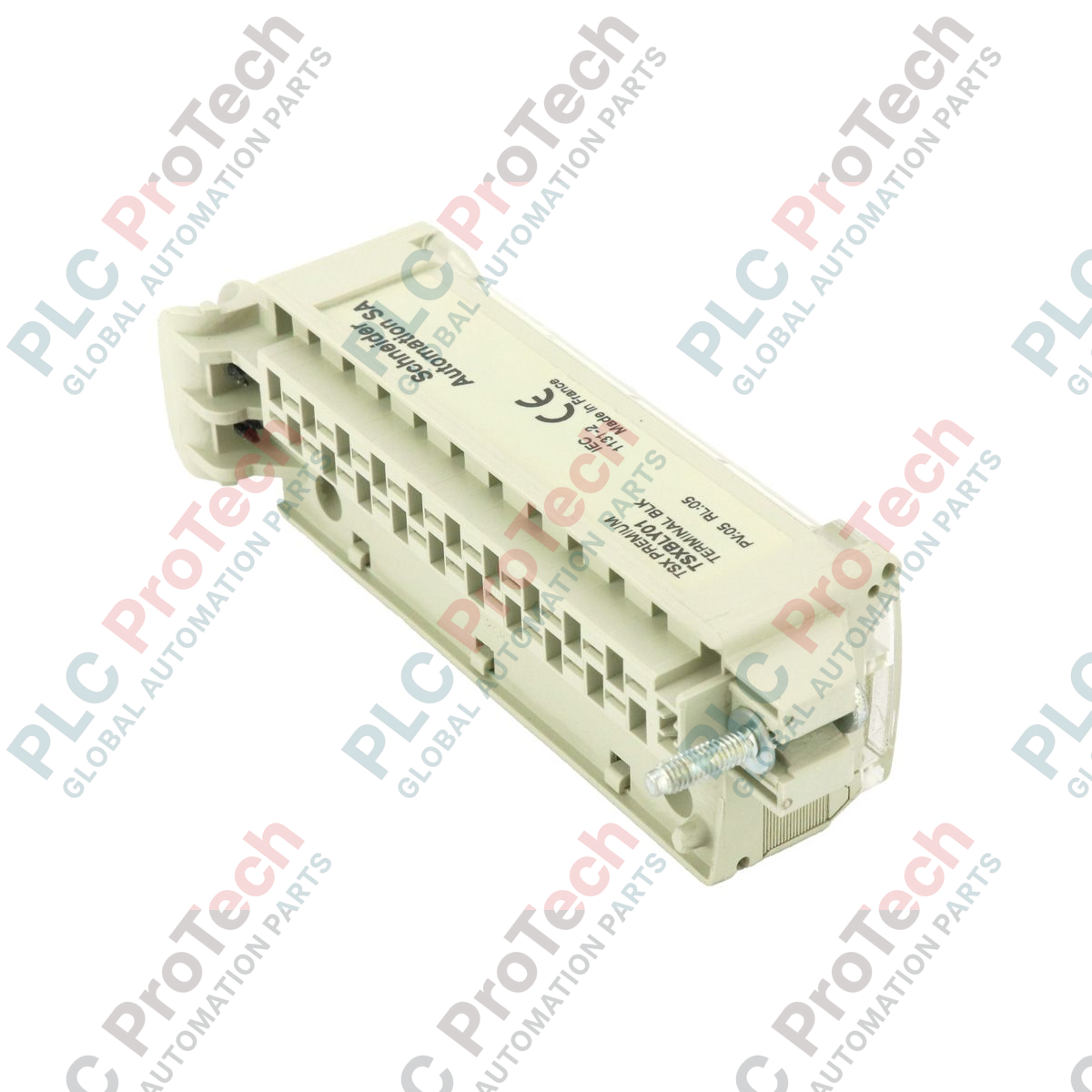

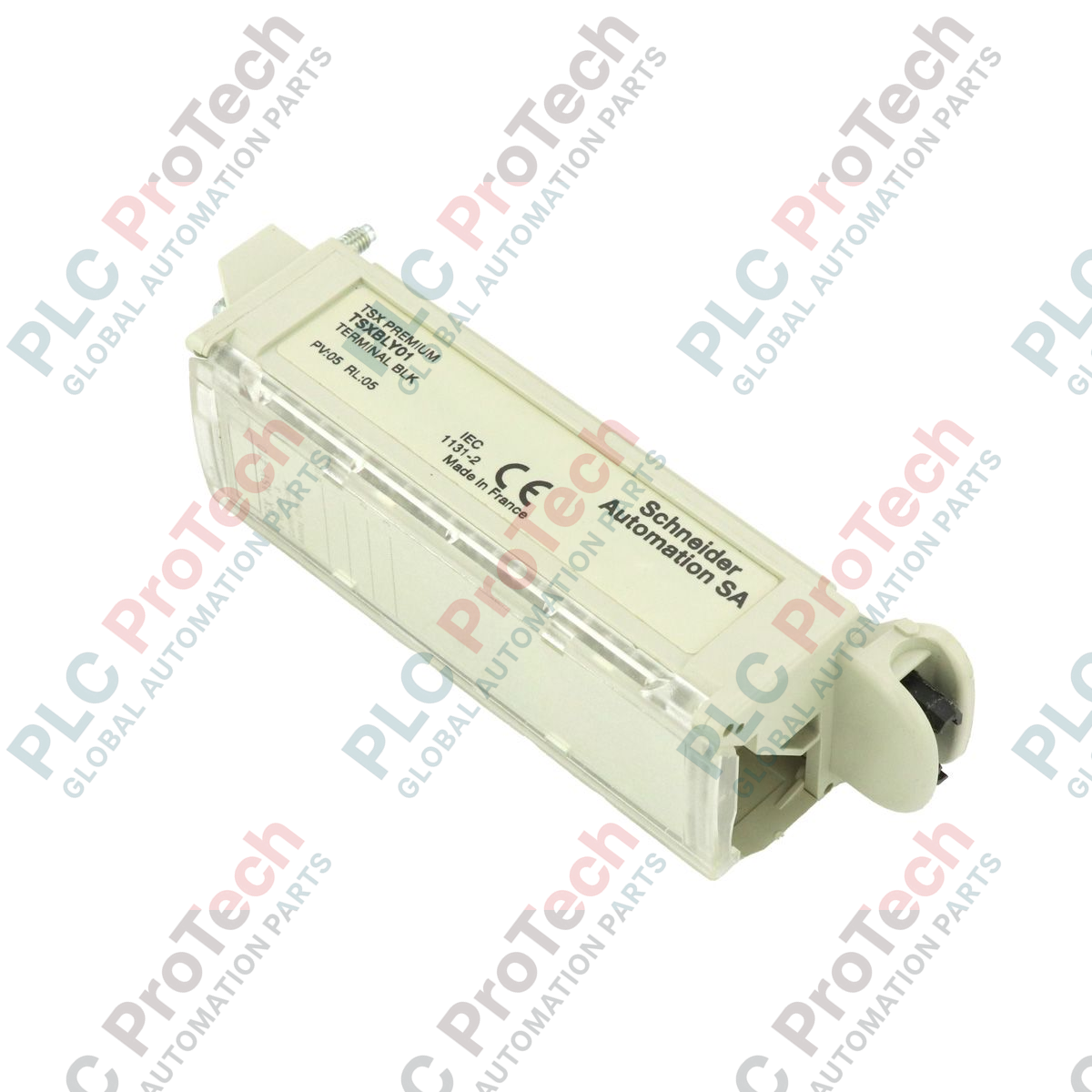

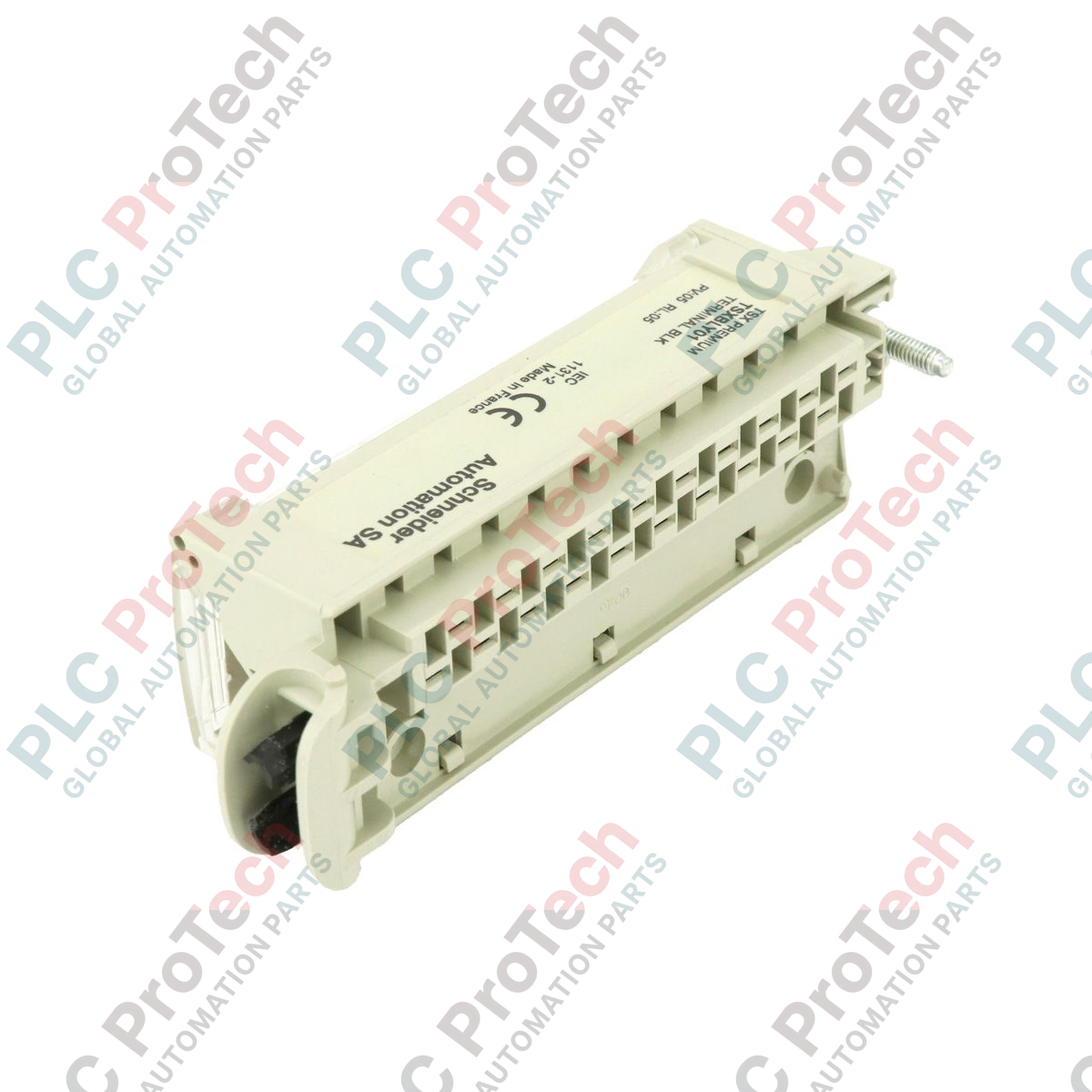

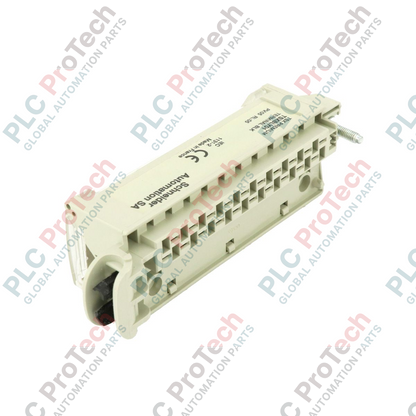

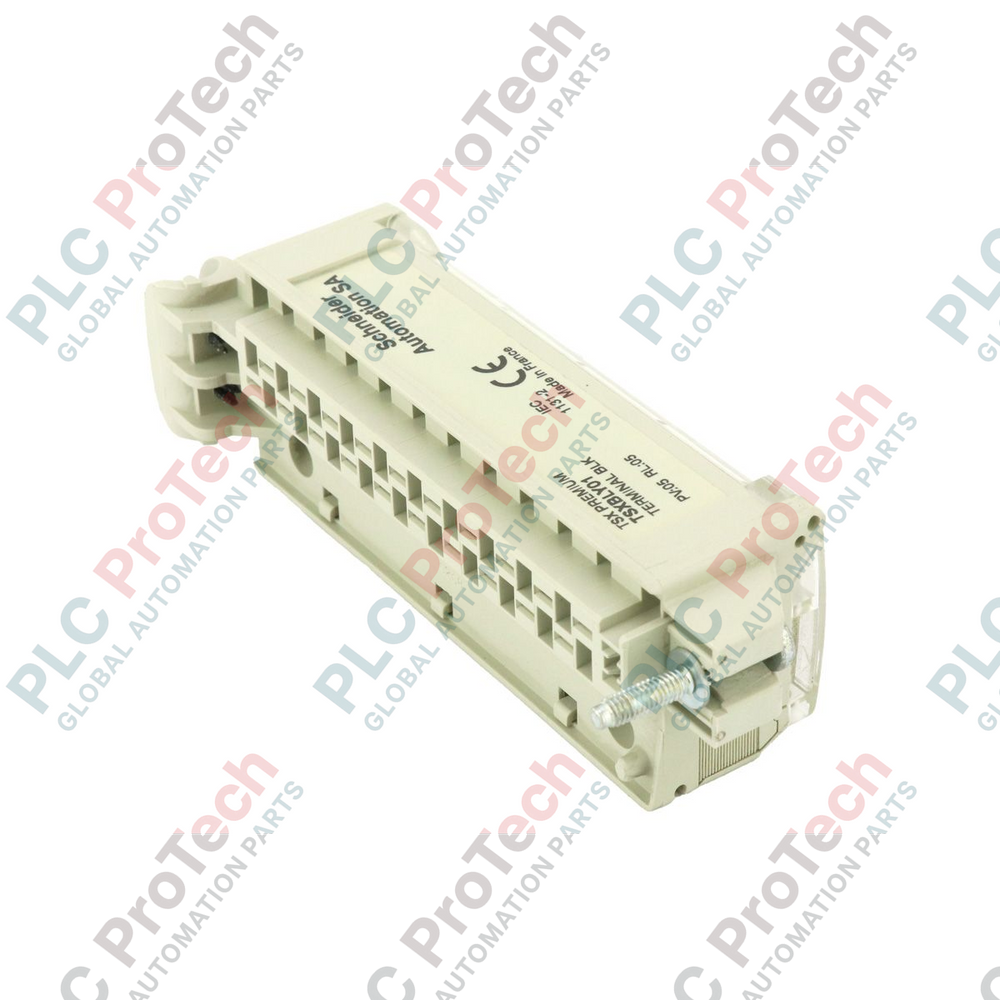

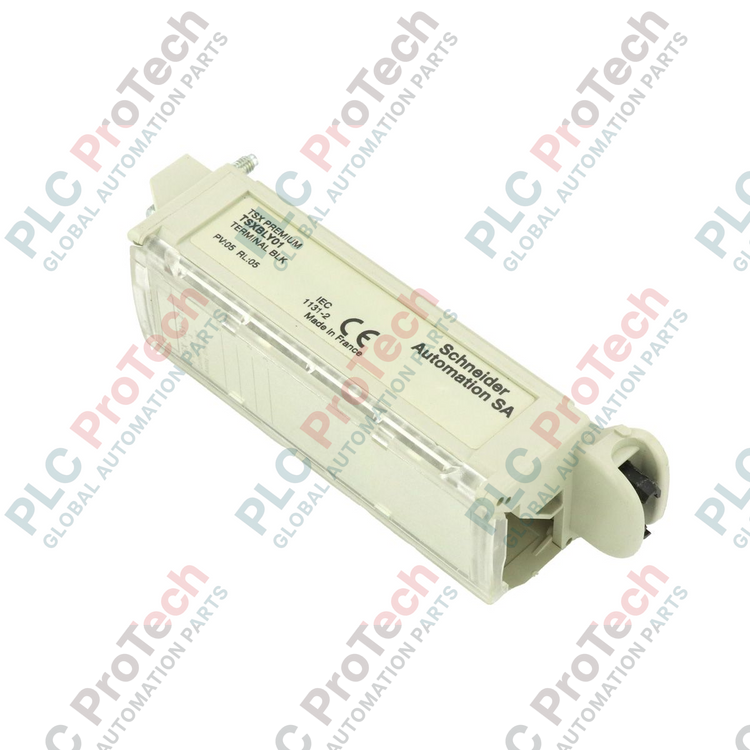

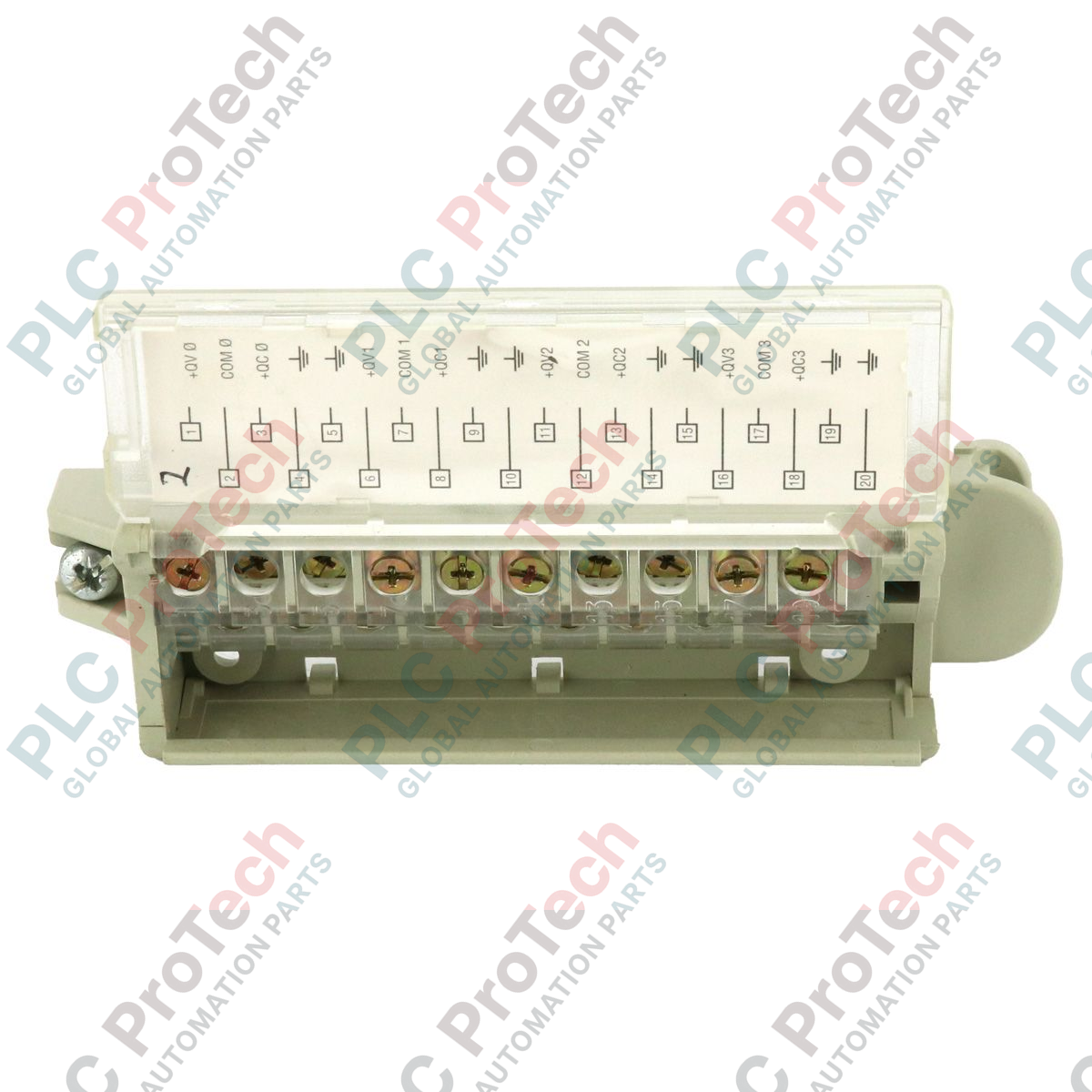

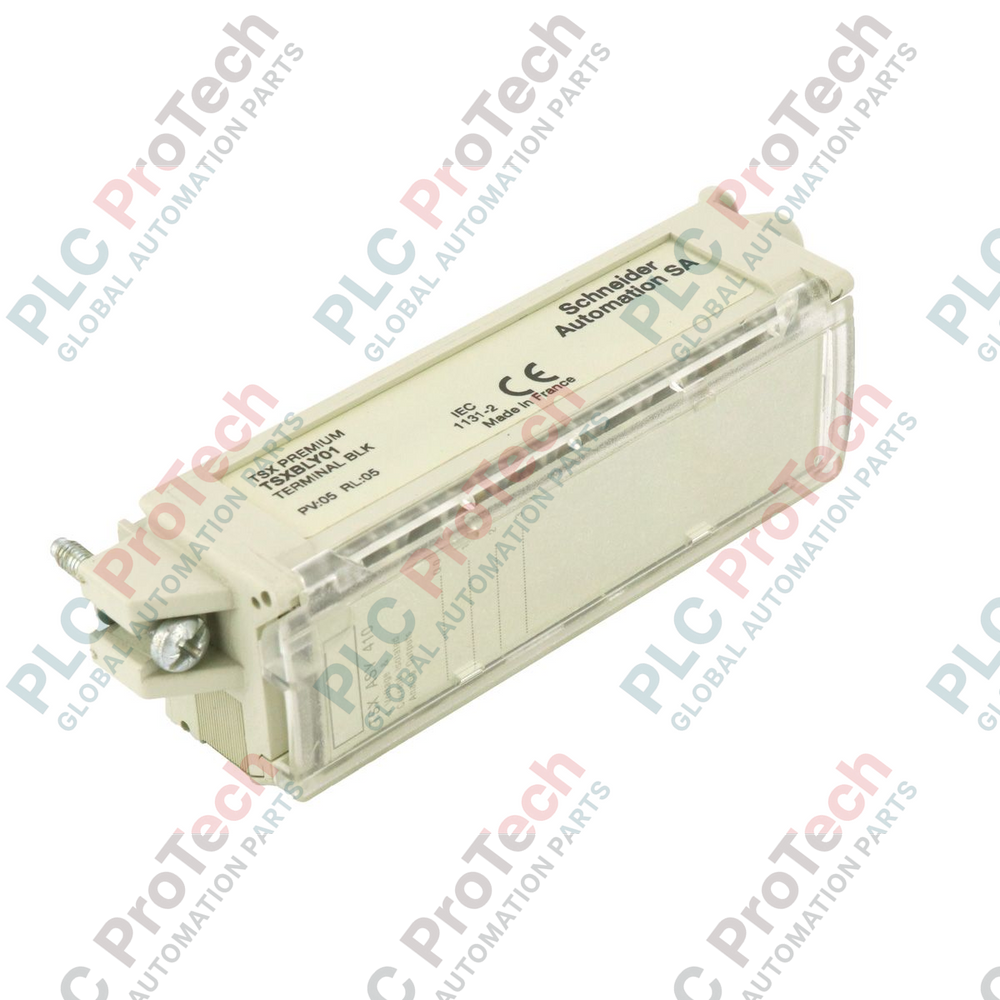

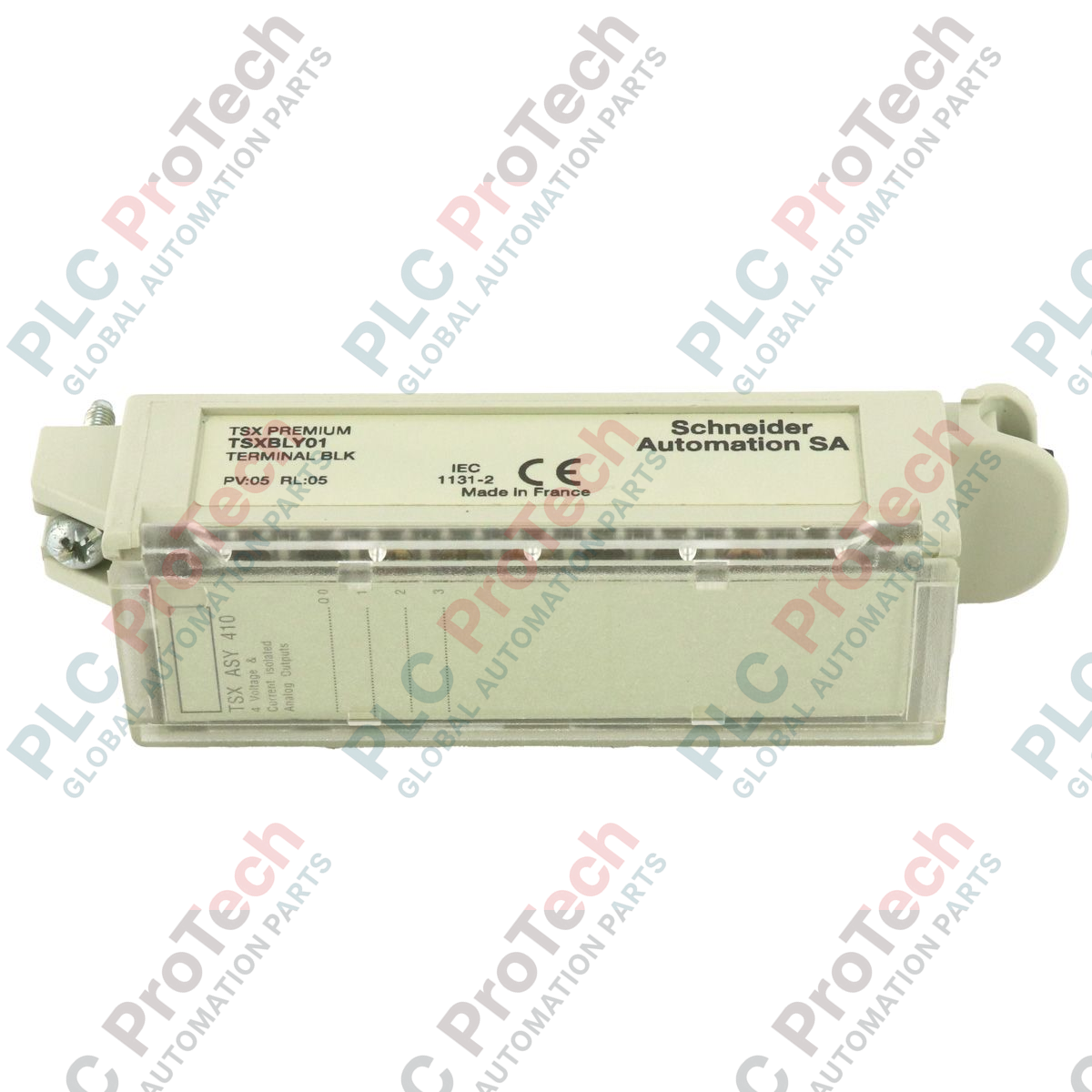

Schneider Electric TSXBLY01 je šroubová svorkovnice určená k propojení provozní kabeláže a diskrétních I/O modulů v rámci automatizační platformy Modicon Premium. Slouží jako hlavní fyzický připojovací bod, který čistě a bezpečně přenáší vstupní a výstupní signály z provozních zařízení přímo na zadní propojovací sběrnici PLC bez mezilehlých kabelových svazků nebo vlastních adaptérů.

Díky hustému uspořádání se 20 svorkami umožňuje TSXBLY01 rychlé připojení a přesné vedení řídicích a napájecích vodičů. Zajištěné šroubové svorky udržují spolehlivý mechanický přítlak po dlouhé provozní cykly a zabraňují uvolnění vodičů vlivem vibrací nebo tepelné roztažnosti v náročných průmyslových prostředích.

Produkt TSXBLY01 je speciálně navržen pro diskrétní I/O moduly Modicon Premium a nabízí modulární provedení s montáží zepředu. Umožňuje snadné upevnění bez použití nářadí na přední stranu kompatibilních I/O modulů, takže údržbářské týmy mohou předem zapojit provozní kabeláž nebo během servisu systému rychle vyměnit elektroniku bez narušení infrastruktury provozní kabeláže.

Vlastnosti

• Husté uspořádání šroubových svorek s 20 vývody pro zakončení provozních signálů.
• Zajištěné šroubové spoje poskytují vysokou odolnost proti vibracím a dlouhodobou spolehlivost kontaktu.
• Přímá montáž zepředu na kompatibilní diskrétní I/O moduly Modicon Premium.
• Umožňuje rychlou výměnu modulů, protože předem zapojené svorkovnice lze odpojit jako celek.
• Integrované mechanické kódování zabraňuje chybnému zapojení a nesprávnému zasunutí.
• Přehledné číslování svorek na krytu usnadňuje ověřování zapojení v provozu a odstraňování problémů.

Aplikace

• Připojení diskrétních provozních snímačů, spínačů a relé ke vstupním modulům Modicon Premium.
• Distribuce výstupních signálů z výstupních modulů PLC k akčním členům, solenoidům a stykačům v provozu.
• Modernizace a rozšiřování stávajících automatizačních skříní Modicon Premium v systémech řízení procesů.
• Zjednodušení hustoty kabeláže v rozvaděčích OEM řídicích panelů a distribuovaných řídicích skříních.

Technické specifikace

Obecné

Mechanické údaje

Připojení / rozhraní

Pokyny k instalaci

1. Ověření modelu: Ověřte, že Schneider Electric TSXBLY01 odpovídá požadavkům na svorkovnicový blok konkrétního instalovaného modulu Modicon Premium I/O.
2. Odpojení napájení: Před instalací nebo zapojováním svorkovnicového bloku zajistěte odpojení všech napájecích zdrojů přivádějících napájení do stojanu PLC a obvodů v poli.
3. Příprava vodičů: Odizolujte vodiče v poli na doporučenou délku (obvykle 7 mm). Neodstraňujte příliš velkou délku izolace, aby nedošlo k náhodnému zkratu mezi sousedními svorkami.
4. Ukončení vodičů: Vložte vodiče do určených dvacetišroubových svorek a utáhněte je plochým šroubovákem vhodné velikosti. Zajistěte pevné uchycení bez nadměrného utažení.
5. Mechanická montáž: Zarovnejte zapojený svorkovnicový blok TSXBLY01 s předním montážním rozhraním příslušného modulu Modicon Premium I/O a pevně jej zatlačte, dokud zajišťovací západky bezpečně nezapadnou.
6. Odlehčení tahu: Zajistěte kabeláž v poli pomocí stahovacích pásků v rozváděči, aby se zabránilo působení vnějšího tahu na šrouby svorkovnice.

Konfigurace / Uvedení do provozu / Výměna

• Kontrola před uvedením do provozu: Zkontrolujte všech 20 svorek a ověřte správné zapojení podle elektrických schémat řídicího systému.
• Ověření napětí: Před zapnutím logiky modulu I/O změřte úrovně napětí v poli na svorkách a ověřte, že signály spadají do jmenovitého provozního rozsahu modulu.
• Postup výměny modulu: Při výměně modulu I/O uvolněte zajišťovací mechanismus na TSXBLY01 a sejměte celý svorkovnicový blok vcelku. Nainstalujte náhradní modul a znovu připojte předem zapojený svorkovnicový blok bez odpojování jednotlivých vodičů v poli.
