Hersteller: Bently Nevada
Produkt-Nr.: 330905-00-12-10-12-00
Herkunftsland:Vereinigte Staaten
Produkttyp: Näherungssonden
Zahlung: T/T, Western Union
Gewicht: 320g
Abmessungen: 220 mm x 180 mm x 45 mm
Versandhafen: Xiamen
Garantie: 12 Monate

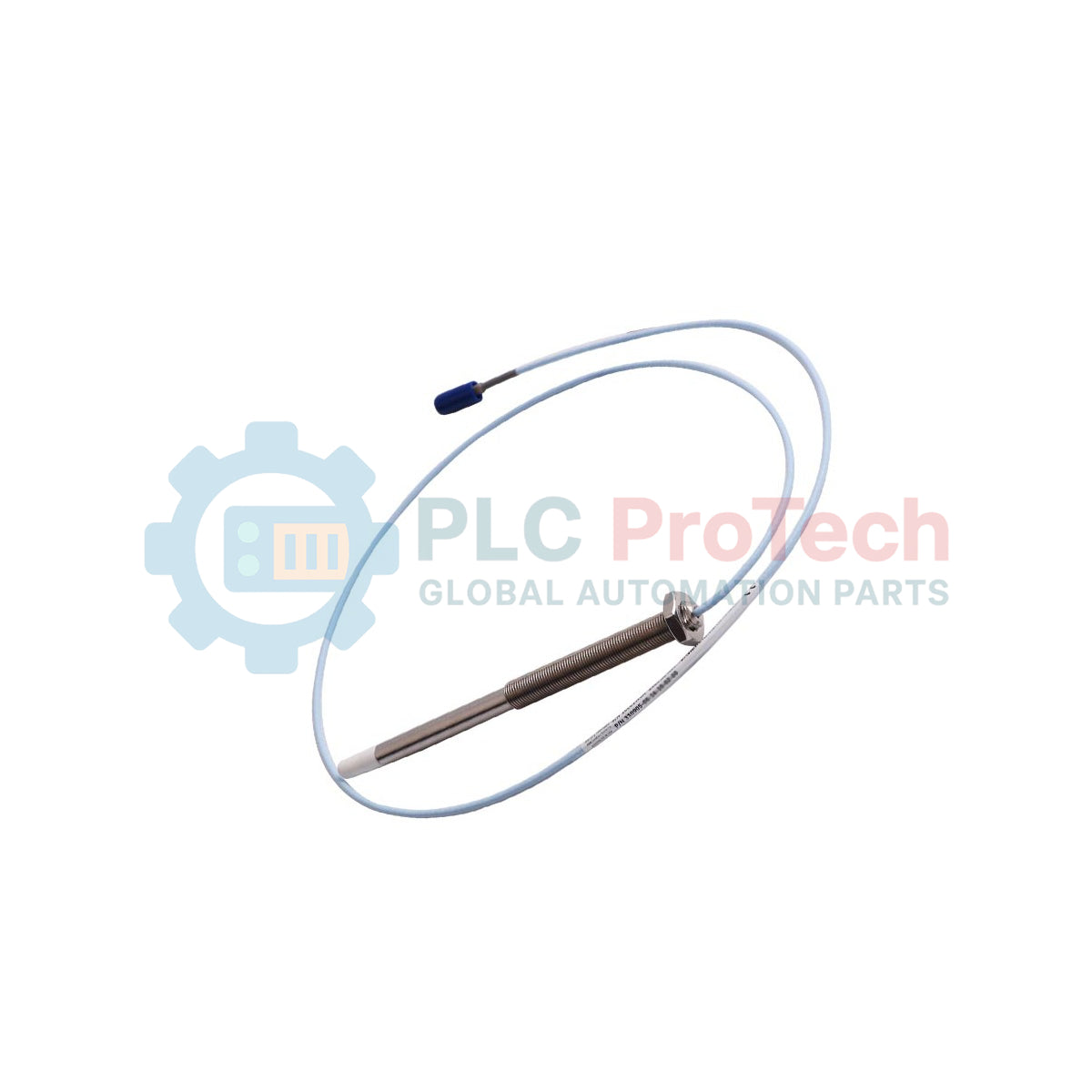

Optimiert für die hochpräzise Überwachung von Maschinenschwingungen in beengten Umgebungen ist die Bently Nevada 330905-00-12-10-12-00 ein ungepanzerter Näherungsaufnehmer, der speziell für Anwendungen mit geringen mechanischen Abständen entwickelt wurde. Als zentrale Sensorkomponente des 3300 XL NSv-Näherungsaufnehmersystems verfügt dieses Gerät über eine metrische Gewindekonfiguration M10 x 1 mit einer Gehäuselänge von 12 mm. Es wird mit einem 1,0 Meter langen integrierten FluidLoc-Kabel geliefert, das in einem Miniatur-Koaxialstecker ClickLoc endet. Diese Narrow-System-Sonde wurde für den Ersatz oder die Integration in Systeme zur Messung von radialer Schwingung, Axialposition oder Drehzahl entwickelt und eignet sich besonders dort, wo Standardaufnehmer aufgrund erheblicher physischer Montagebeschränkungen an ihre Grenzen stoßen.
| Optionscode | Spezifikationstyp | Konfigurierter Wert |
|---|---|---|
| A: 00 | Gewindelose Länge | 0 mm |
| B: 12 | Gesamte Gehäuselänge | 12 mm |
| C: 10 | Gesamtkabellänge | 1,0 Meter (39 Zoll) |
| D: 12 | Stecker- und Kabeltyp | Miniatur-Koaxialstecker ClickLoc, FluidLoc-Kabel |
| E: 00 | Zulassung | Nicht erforderlich / Standard |
| Hersteller | Bently Nevada |
| Modell / Serie | 3300 XL NSv (Narrow System) Näherungsaufnehmer |
| Teilenummer | 330905-00-12-10-12-00 |
| Gewindeprofil | M10 x 1 (Messinggehäuse) |
| Gehäuseoption | Ohne Panzerung |
| Betriebstemperaturbereich | -34 °C bis +177 °C |
| Widerstand gegen Flüssigkeitsaustritt | Abgedichtetes internes FluidLoc-Kabel (bis zu 6,89 bar / 100 psi struktureller Widerstand) |
| Linearer Bereich (nominal) | 1,5 mm (60 mil) bei Kombination mit einem passenden NSv-Proximitor-Sensor |
| Versandgewicht (berechnet) | 1,0 kg |
| Verpackungsabmessungen (berechnet) | 220 mm x 180 mm x 45 mm |
Alternative Modelle und Kompatibilität: Die 3300 XL NSv-Serie ist elektrisch von der standardmäßigen 3300 XL 8-mm-Serie verschieden. Wird diese Sonde mit einem standardmäßigen 8-mm-Proximitor-Sensor kombiniert, ergeben sich falsche Spannungsausgangskurven und dadurch erhebliche Kalibrierabweichungen. Stellen Sie sicher, dass Sie diese Sonde ausschließlich mit einem dedizierten 3300 XL NSv-Proximitor-Sensor (z. B. der Serie 330900) verbinden.
Anwendungsfehler und technische Hinweise: Da diese Sonde keine mechanische Panzerung besitzt, ist der Außenmantel des FluidLoc-Kabels bei Verlegung in offenen Kabelrinnen anfällig für scharfe Biegungen, Abrieb und Quetschungen. Führen Sie unarmierte Kabel bei der Verlegung durch stark abrasive Maschinenrahmen oder in der Nähe mechanischer Komponenten immer in flexiblen, flüssigkeitsdichten Schutzrohren.
Tipps zu Inbetriebnahme und Verdrahtung: Verwenden Sie zum Verbinden der Steckerenden die offiziellen ClickLoc-Kupplungswerkzeuge. Das Anziehen von Hand oder die Verwendung einer gewöhnlichen Zange kann die empfindlichen vergoldeten Mittelstifte beschädigen oder die Feingewinde abstreifen. Stellen Sie einen Mindestzieldurchmesser von 3,1-mal der Sondenspitzengröße sicher, um starke Skalierungsfehler an der Zielkante zu vermeiden.
WICHTIGER SICHERHEITSHINWEIS
Stellen Sie vor der Sondeninstallation sicher, dass die angetriebene Maschine vollständig spannungsfrei, verriegelt und gekennzeichnet ist (LOTO). Stellen Sie sicher, dass der Systemdruck vollständig abgelassen wurde, bevor Sie die Sonde in ein Maschinengehäuse oder einen Lagerbock schrauben, um einen unkontrollierten Austritt von Prozessflüssigkeit zu verhindern.
Überprüfen Sie die Montagebohrung im Maschinengehäuse. Entfernen Sie vor dem Einsetzen der Sonde sämtliche Rückstände, altes Gewindedichtmittel und Metallspäne aus dem M10 x 1-Gewinde, indem Sie einen Präzisionsgewindebohrer verwenden.
Schrauben Sie den Sondenkörper vorsichtig von Hand in das Gehäuse, um ein Verkanten des Gewindes zu vermeiden. Verwenden Sie nach dem Einschrauben einen kalibrierten Drehmomentschlüssel an den Sechskantflächen und ziehen Sie ausschließlich innerhalb der OEM-Toleranzen an, um eine Verformung der Spitze zu verhindern.
Verwenden Sie während der Installation ein digitales Voltmeter, das mit dem Proximitor-Ausgang verbunden ist, um den Spannungsspalt visuell zu überwachen. Beenden Sie das Anziehen und sichern Sie die Kontermuttern, sobald die Zielvorspannung (typischerweise -9 VDC für den zentralen linearen Bereich) erreicht ist.
