Der Bently Nevada 87890-01 ist eine Monitor-Leiterplattenbaugruppe, die im 3300/03-Systemmonitor für Bently Nevada 3300-Maschinenüberwachungsracks eingesetzt wird.
Die Baugruppe ist Teil der Elektronik des Systemmonitors, die für Überwachungs- und Steuerungsfunktionen auf Rack-Ebene verantwortlich ist. Die 3300/03-Architektur stellt im 3300-Überwachungssystem die Funktionen System Reset, Inhibit, OK, Trip Multiply und Keyphasor bereit.
Der Systemmonitor koordiniert außerdem die Rack-OK-Logik. Die OK-Relaisansteuerungen der einzelnen Monitore speisen den Rack-OK-Bus, während der Systemmonitor und das Stromeingangsmodul den endgültigen Zustand des OK-Relais bestimmen.
Beim Austausch einer Baugruppe 87890-01 müssen vor der Installation die vollständige 3300/03-Katalogkonfiguration und alle Änderungsinformationen ermittelt werden. Die programmierbaren Optionen müssen mit der ursprünglichen Systemmonitor-Konfiguration übereinstimmen.

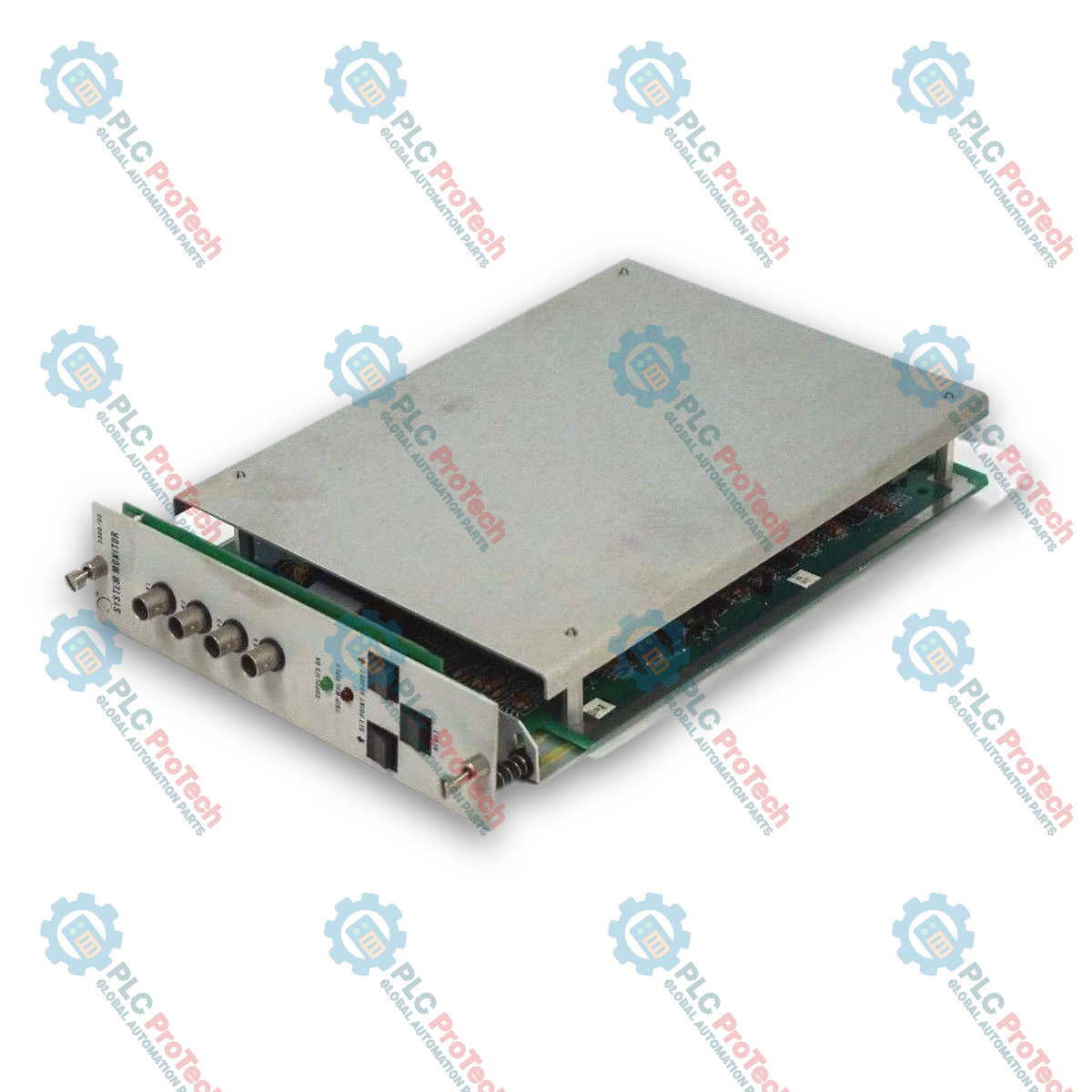

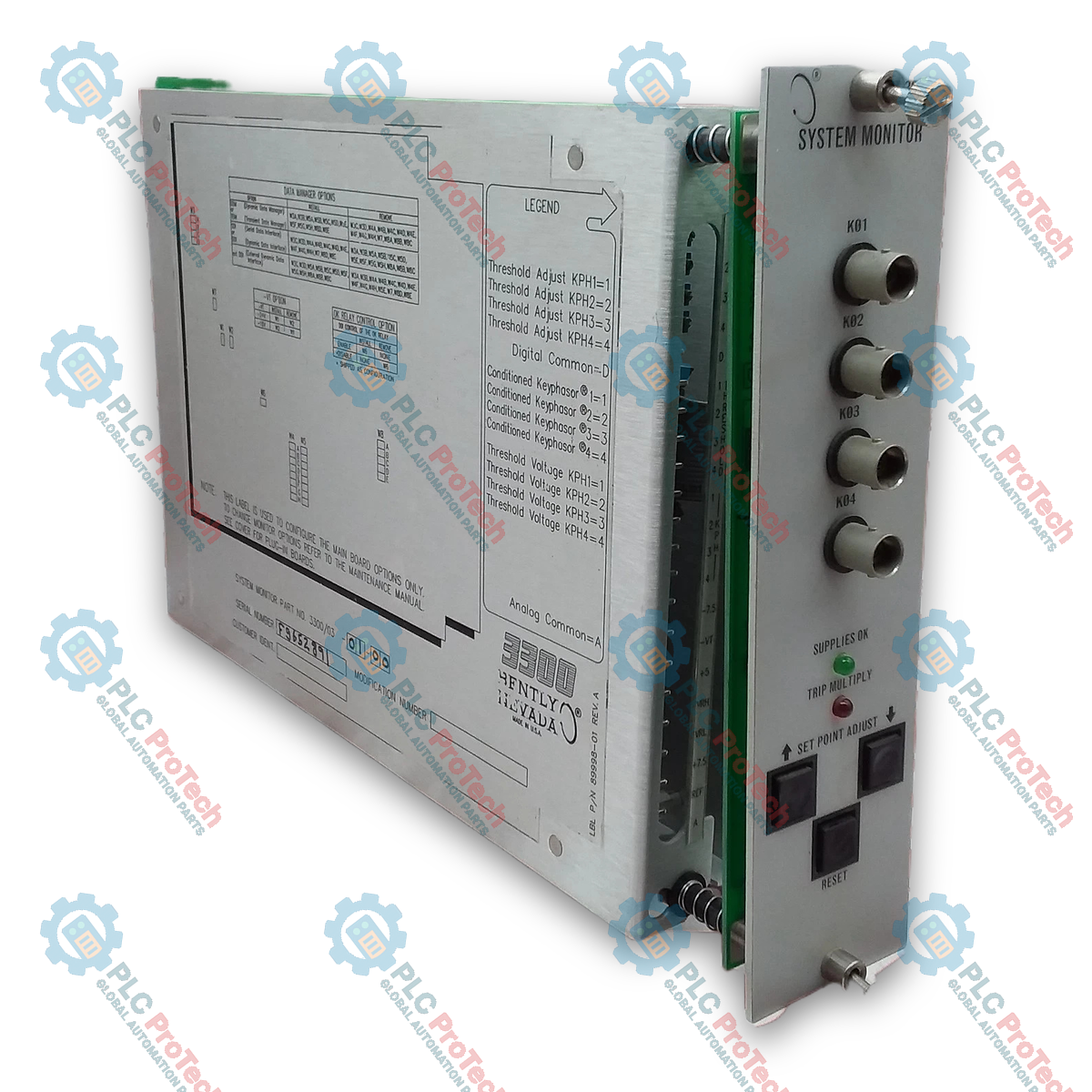

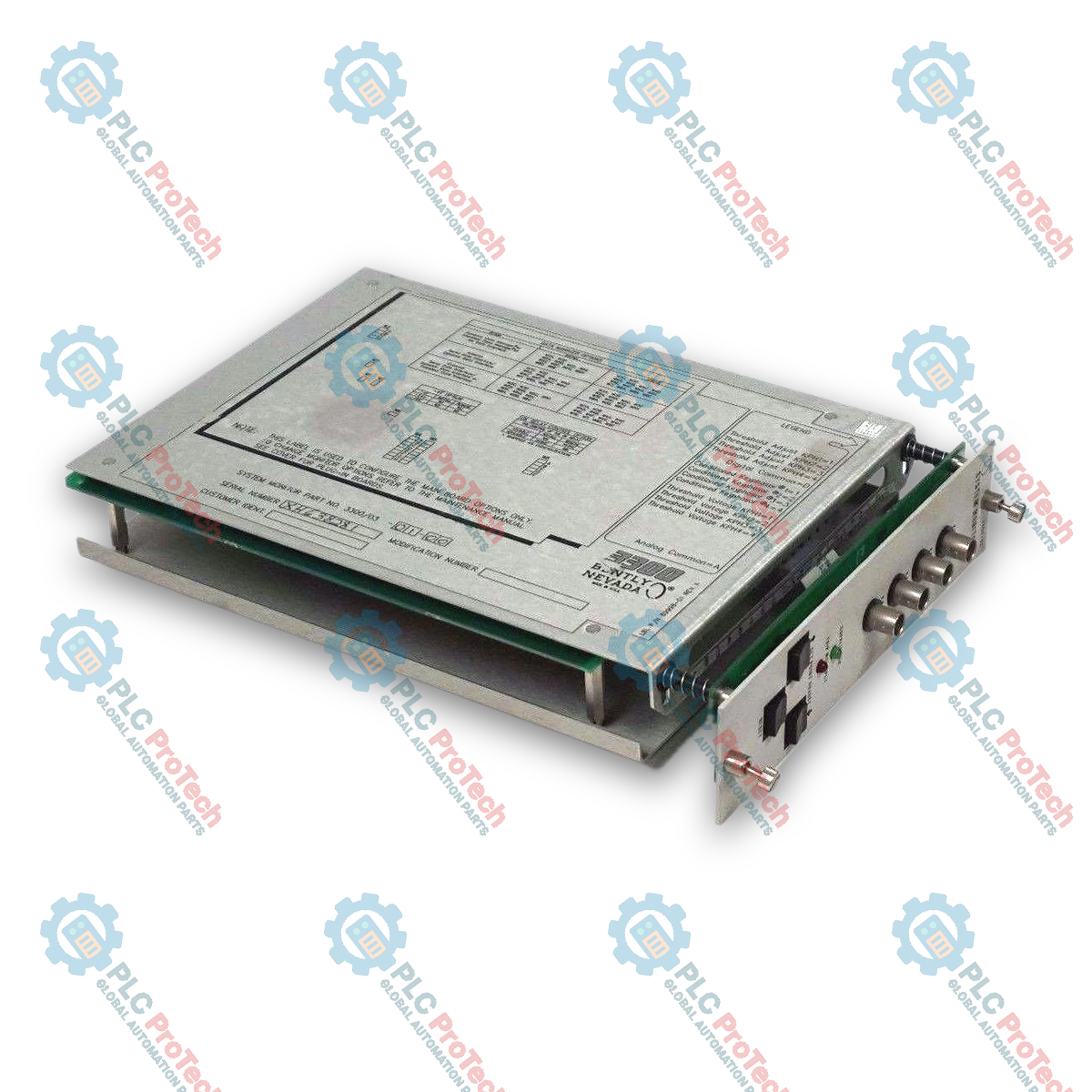

Monitor-Leiterplattenbaugruppe für den Bently Nevada 3300/03-Systemmonitor
Teilenummer 87890-01
Wird innerhalb des 3300-Maschinenüberwachungssystems eingesetzt
Unterstützt Systemmonitorfunktionen auf Rack-Ebene
Zugehörig zu den Funktionen System Reset und Inhibit
Schnittstelle zur Rack-OK-Relaislogik
Unterstützt Steuerungsfunktionen für Trip Multiply
Zugehörig zur Verarbeitung von Keyphasor-Signalen
Programmierbar gemäß der installierten 3300/03-Konfiguration
Die Ersatzkonfiguration sollte mit den ursprünglichen Katalog- und Änderungsdaten übereinstimmen
Wartung von Bently Nevada 3300-Überwachungsracks
Reparatur von 3300/03-Systemmonitor-Baugruppen
Wartung eines Maschinenschutzsystems auf Rack-Ebene
Ersatz einer vorhandenen Leiterplattenbaugruppe 87890-01
Wiederherstellung der Steuerungs- und Überwachungsfunktionen des Systemmonitors
| Parameter | Technische Daten |
|---|---|
| Hersteller | Bently Nevada |
| Teilenummer | 87890-01 |
| Produkttyp | Monitor-Leiterplattenbaugruppe |
| Zugehöriges Modul | 3300/03-Systemmonitor |
| System | Bently Nevada 3300 |
| Programmierbare -VT-Option | -18 V DC oder -24 V DC |
| Betriebstemperatur | 0 bis +65 °C |
| Lagertemperatur | -40 bis +85 °C |
| Relative Luftfeuchtigkeit | 0 bis 95 %, nicht kondensierend |
| Funktion | Beschreibung |
|---|---|
| Systemrücksetzung | Rücksetz-Kontaktfunktion auf Rack-Ebene |
| System-Sperre | Stellt die Sperrsteuerung des Racks bereit |
| OK-Bus | Empfängt den Status der OK-Relaisansteuerung von installierten Monitoren |
| Trip-Vervielfachung | Unterstützt externe Kontaktfunktionen zur Trip-Vervielfachung |
| Keyphasor | Stellt signal- und stromversorgungsbezogene Keyphasor-Funktionen bereit |
| Einschalt-Sperre des Systems | Umfasst die Einschalt-Sperrzeit innerhalb der Architektur des Systemmonitors |
| Parameter | Technische Daten |
|---|---|
| +VRH | 23,65 +/- 6,35 V Gleichspannung |
| +VRL | 11,22 +/- 3,09 V Gleichspannung |
| +7,5 V | 7,5 +/- 0,1 V Gleichspannung |
| +5 V | 5,00 +/- 0,05 V Gleichspannung |
| REF | 5,00 +/- 0,009 V Gleichspannung |
| -7,5 V | -7,5 +/- 0,1 V Gleichspannung |
| -VT, -24-V-Option | -23,75 +/- 0,45 V Gleichspannung |
| -VT, -18-V-Option | -17,9 +/- 0,4 V Gleichspannung |
| Einschalt-Sperrverzögerung des Systems | 2,1 +/- 1 Sekunden |
| Parameter | Technische Daten |
|---|---|
| -24-V-Option | -23,2 bis -24,2 V, kurzschlussgeschützt |
| -18-V-Option | -17,4 bis -18,3 V, kurzschlussgeschützt |
Überprüfen Sie die Ersatzteilnummer 87890-01 vor der Installation.
Notieren Sie die vollständige Katalognummer 3300/03 und die Änderungsnummer, bevor Sie die ursprüngliche Baugruppe ausbauen.
Gleichen Sie alle programmierbaren Optionen an die bestehende Konfiguration des Systemmonitors an.
Stellen Sie sicher, dass für Systemmonitor und Stromversorgung dieselbe -VT-Einstellung verwendet wird.
Überprüfen Sie die Rack-Steckverbinder und die Kontaktflächen vor dem Einbau der Schaltungsbaugruppe.
Schalten Sie die Stromversorgung ein und vergewissern Sie sich, dass der Systemmonitor nach Ablauf der Einschalt-Sperrzeit den Normalbetrieb erreicht.
Prüfen Sie die Rack-OK-Logik und die Keyphasor-Funktionen, bevor Sie das Überwachungssystem wieder in Betrieb nehmen.
87890-01 ist die Monitor-Schaltungsbaugruppe, nicht der vollständige 3300/03-Systemmonitor.
Die Frontplattenbaugruppe ist in der Ersatzteilstruktur von Bently Nevada separat aufgeführt.
Bei Ersatzbestellungen muss die vollständige Katalognummer 3300/03 zusammen mit 87890-01 angegeben werden.
Modifizierte Monitore sollten ebenfalls anhand ihrer Änderungsnummer identifiziert werden.
