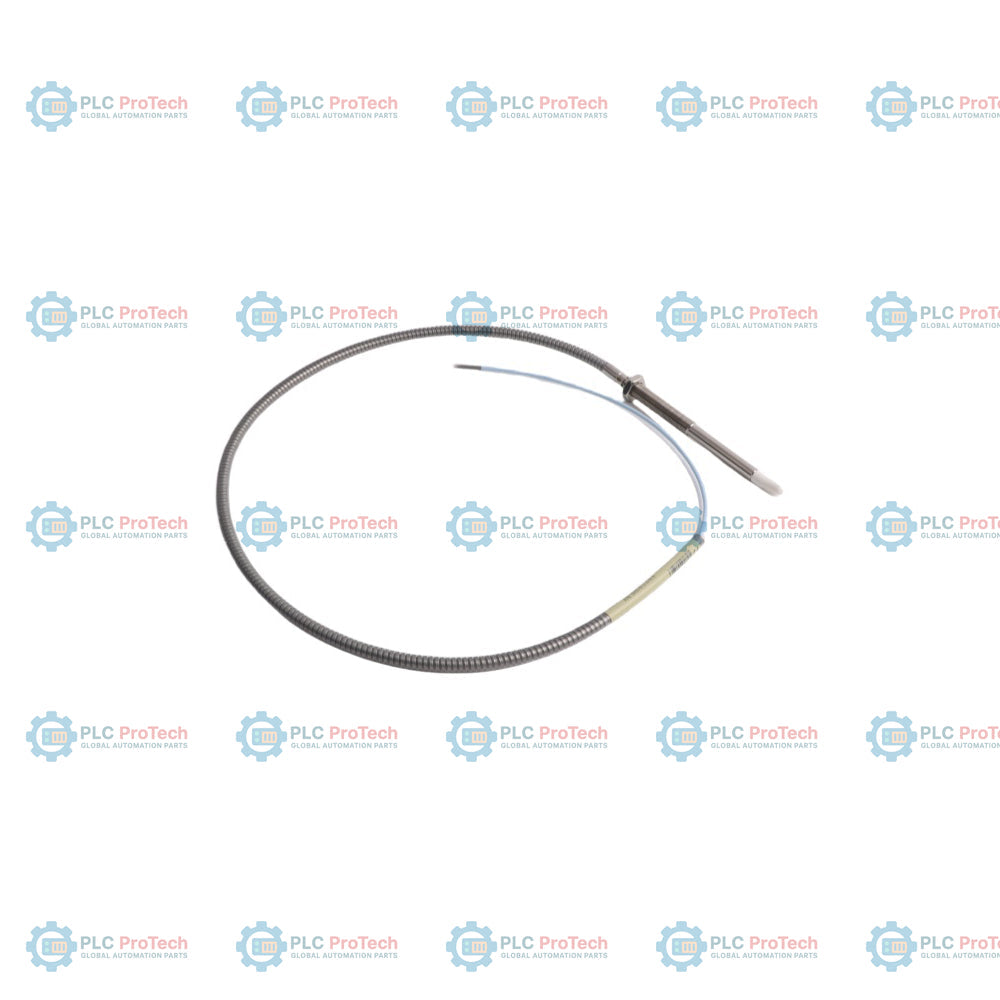

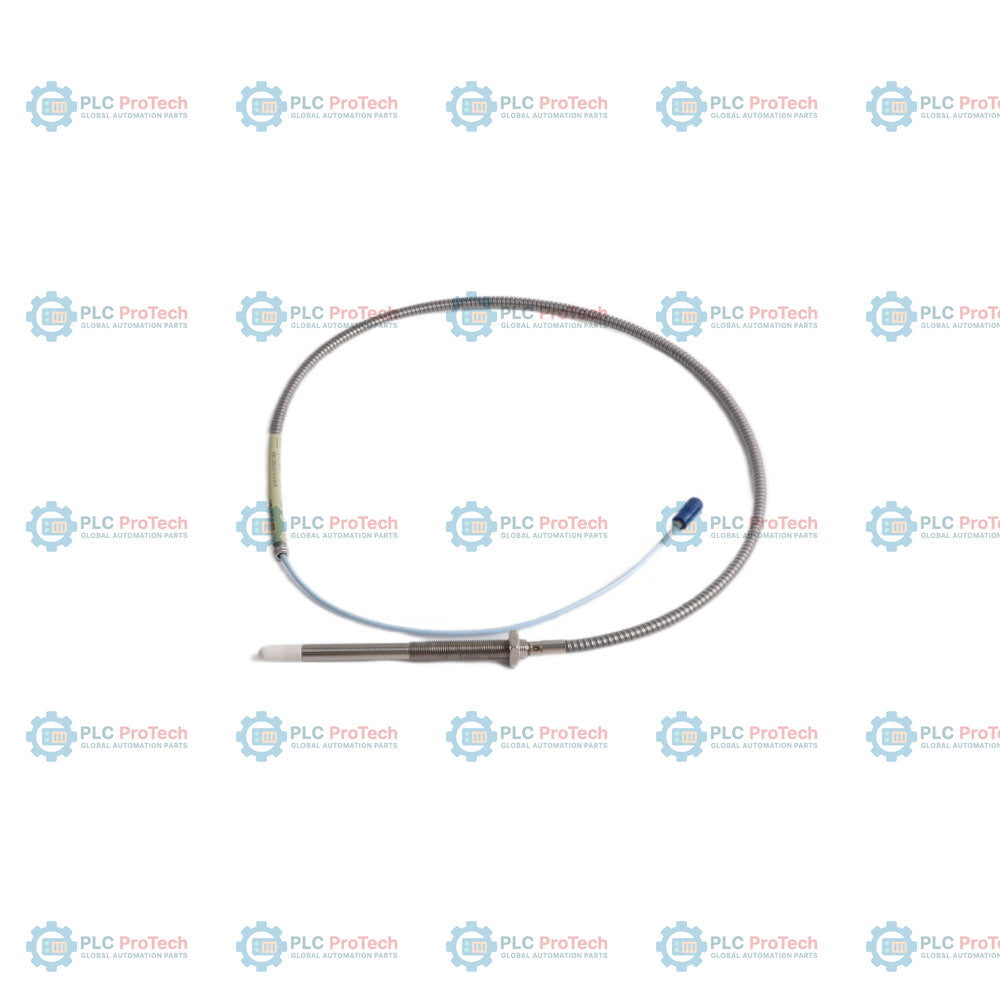

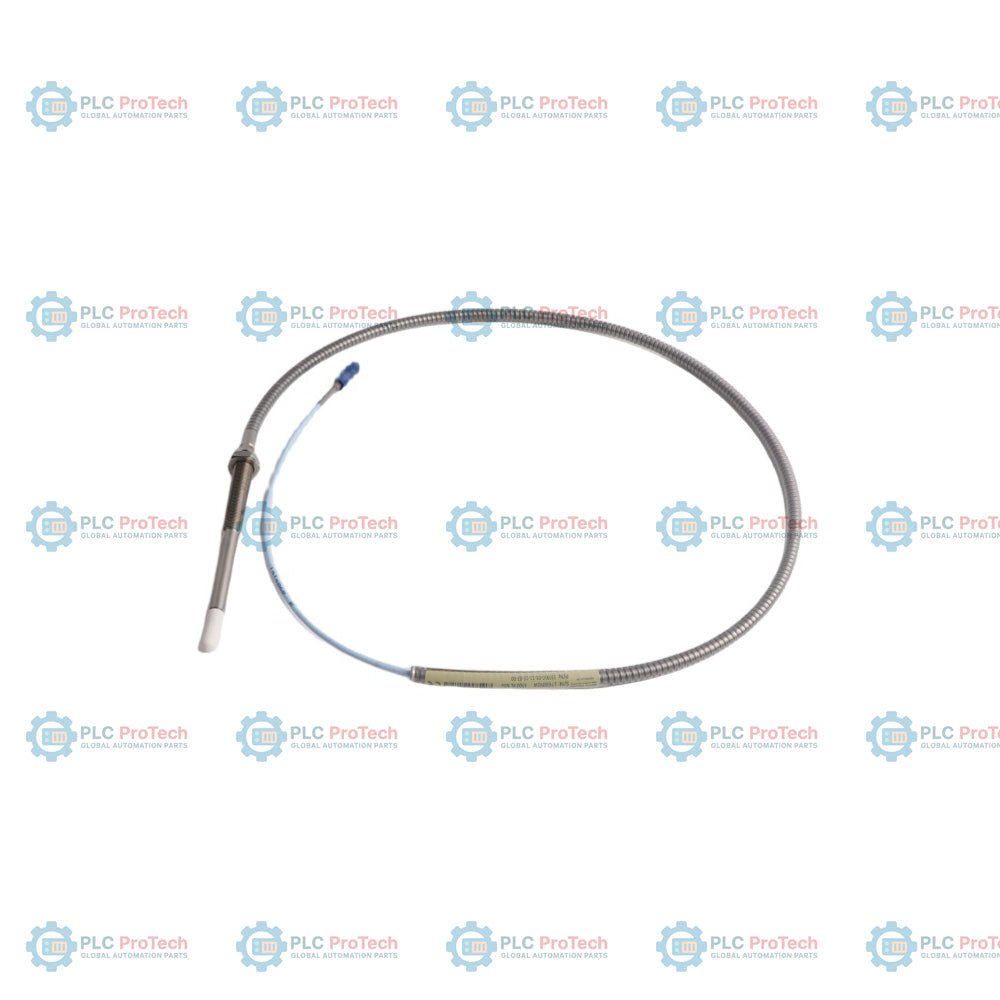

330910-05-10-02-00: 3300 NSv Näherungssonde, M10x1-Gewinde, mit Edelstahlarmierung, Option 05 für die gewindefreie Länge, Option 10 für die Gesamtlänge des Gehäuses, Option 02 Miniatur-Koaxialsteckverbinder ClickLoc mit Standardkabel und Option 00, die angibt, dass keine behördlichen Zulassungen erforderlich sind. Diese spezifische Konfiguration mit metrischem Gewinde wird in Industrieanwendungen mit geringem Abstand eingesetzt, bei denen ein mechanischer Schutz für das Sondenkabel erforderlich ist, jedoch keine externen behördlichen Zulassungen vorgegeben sind.
Im Gegensatz zu nicht armierten Versionen (wie der Sonde 330905) oder Konfigurationen, die spezielle Steckverbinder-Schutzvorrichtungen erfordern (Option 01), verwendet diese armierte Sonde eine flexible AISI-302-Edelstahlarmierung über ihrem FEP-isolierten Koaxialkabel, um mechanischem Verschleiß und Abrieb zu widerstehen. Das Design mit M10x1-Gewinde ist direkt mit Maschinengehäusen mit metrischem Innengewinde kompatibel und bietet einen linearen Messbereich von 1,5 mm (60 mil) für hochpräzise Messungen von Wellenschwingungen und Axialpositionen an schnelllaufenden Rotationsmaschinen mit begrenzten Zielbereichen.
| Segmentposition | Code auf dieser SKU | Bedeutung / Optionsbeschreibung |
|---|---|---|
| Basismodell | 330910 | 3300 NSv Näherungssonde, M10x1-Gewinde, mit Edelstahlarmierung |
| Segment A | 05 | Option mit 50 mm gewindefreier Länge |
| Segment B | 10 | Option mit 100 mm Gesamtlänge des Gehäuses |
| Segment C | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel |
| Segment D | 00 | Zulassungsoption: Nicht erforderlich |
| Parameter | Spezifikation / Wert |
|---|---|
| Hersteller | Bently Nevada |
| Modell / SKU | 330910-05-10-02-00 |
| Aufnehmersystem | 3300 XL NSv Näherungsaufnehmersystem |
| Gewindegröße | M10x1 metrisches Gewinde |
| Armierungsoption | Flexible AISI-302-Edelstahlarmierung (unbeschichtet) |
| Gewindelose Länge | 50 mm |
| Gehäuselänge | 100 mm |
| Steckverbindertyp | Koaxialer ClickLoc-Stecker mit Miniatur-Stecker |
| Kabeltyp | Standard-Koaxialkabel mit 75 Ohm, FEP-isoliert |
| Linearer Bereich | 1,5 mm (60 mil), von etwa 0,25 bis 1,75 mm (10 bis 70 mil) |
| Empfohlene Abstandseinstellung | 1,0 mm (40 mil) |
| Inkrementeller Skalenfaktor (ISF) | 7,87 V/mm (200 mV/mil) +12,5 % / -20 % |
| Abweichung von der Ausgleichsgeraden (DSL) | Weniger als +/-0,06 mm (+/-2,3 mil) |
| Frequenzgang | 0 bis 10 kHz (+0, -3 dB) |
| Betriebstemperaturbereich der Sonde | -52 °C bis +177 °C (-62 °F bis +351 °F) |
| Betriebstemperaturbereich des Kabels | -52 °C bis +177 °C (-62 °F bis +351 °F) |
| Beständigkeit gegenüber relativer Luftfeuchtigkeit | 100 % kondensierend, nicht tauchfähig, wenn die Steckverbinder geschützt sind (geprüft gemäß IEC 68-2-3, feuchte Wärme) |
| Art der Druckdichtung | Viton-O-Ring-Differenzdruckdichtung |
| Material der Sondenspitze | Polyphenylensulfid (PPS) |
| Material des Sondengehäuses | AISI 304 Edelstahl (SST) |
| Zugfestigkeit (maximal zulässig) | 220 N (50 lb) Sondengehäuse zu Sondenleitung / Armierung / Steckverbinder |
| Empfohlenes Gehäusedrehmoment | 11,3 N m (100 in-lb) für M10x1-Gehäuse |
| Maximal zulässiges Gehäusedrehmoment | 33,9 N m (300 in-lb) für M10x1-Gehäuse |
| Minimaler Kabelbiegeradius | 25,4 mm (1,0 Zoll) |
| Option für behördliche Zulassung | Nicht erforderlich (Option 00) |
Die Näherungssonde 3300 NSv endet in einem koaxialen ClickLoc-Stecker mit Miniatur-Stecker, der für die direkte Verbindung mit dem Verlängerungskabel 3300 NSv ausgelegt ist. Diese Anschlussverbindung bildet eine verlustarme, impedanzangepasste Verbindung mit 75 Ohm, die die HF-Wirbelstromsignale zum Proximitor-Sensor zurückführt.
Eine ordnungsgemäße mechanische und elektrische Installation ist entscheidend, um die Messgenauigkeit sicherzustellen:
Die Variante 330910-05-10-02-00 wird unter Option 00 geliefert. Dies bedeutet, dass für die vorgesehene Installationsumgebung keine behördlichen Zulassungen für explosionsgefährdete Bereiche erforderlich sind. Für Anwendungen, die Zertifizierungen für explosionsgefährdete Bereiche erfordern (z. B. ATEX, IECEx oder CSA), geben Sie bitte die Variante Option 05 an.
