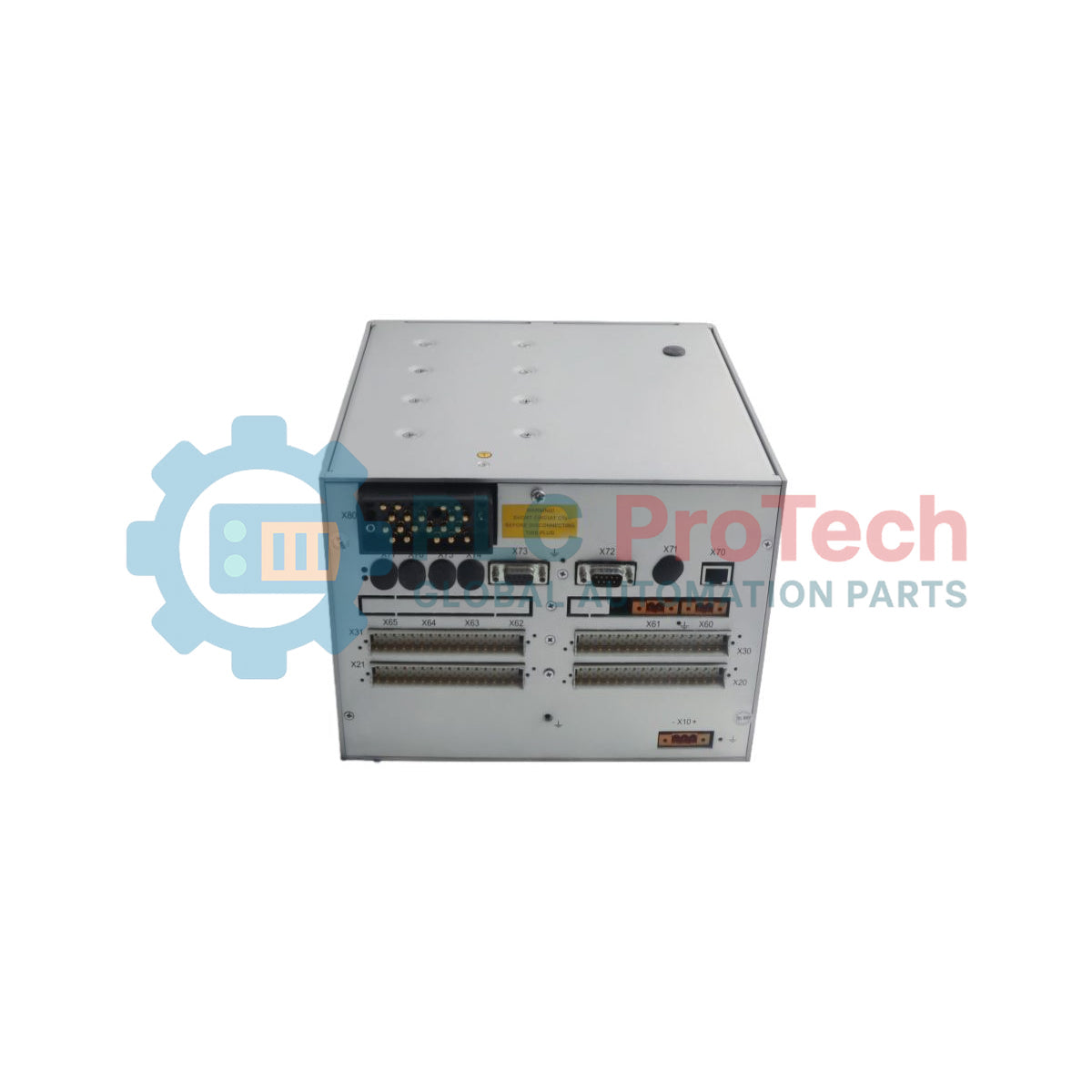

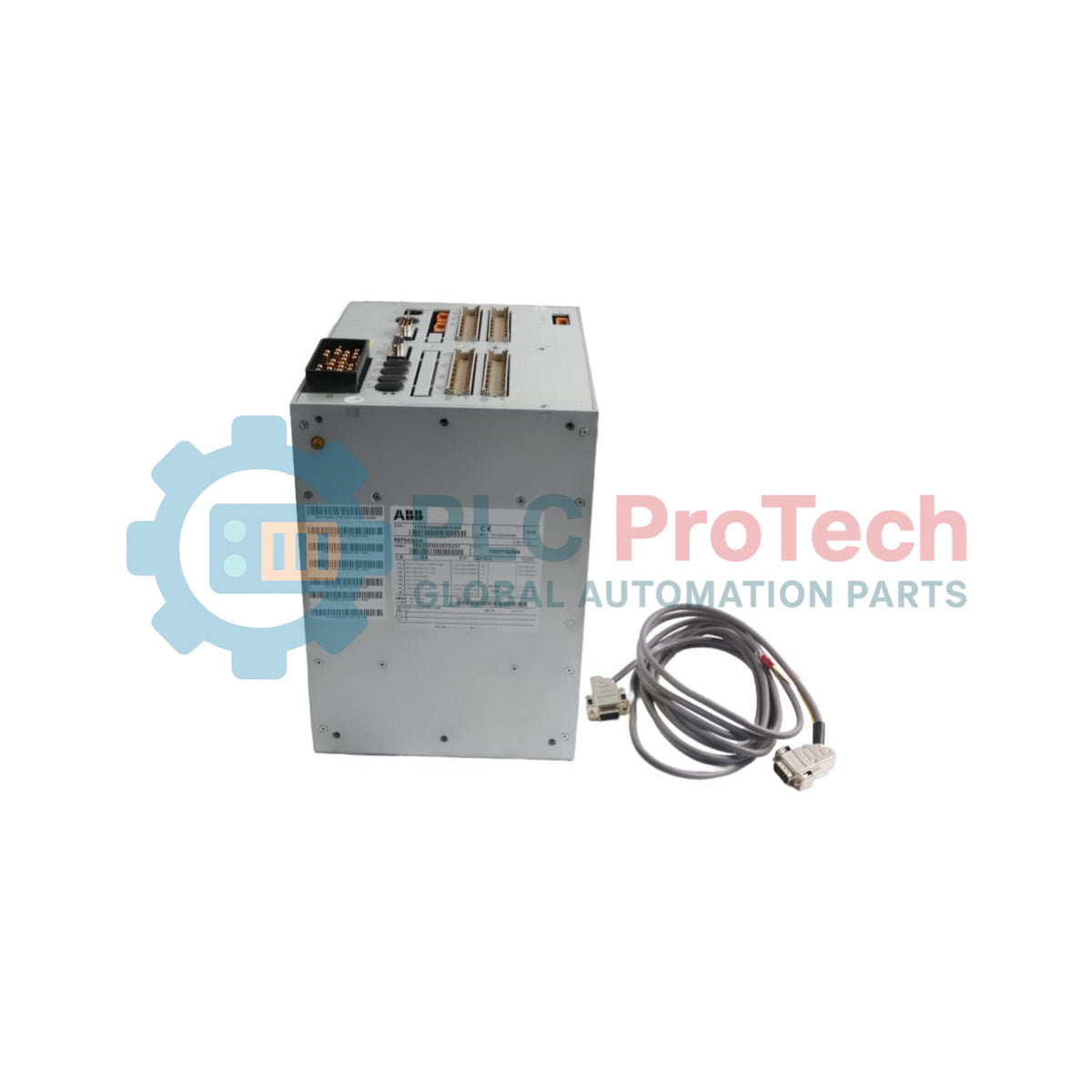

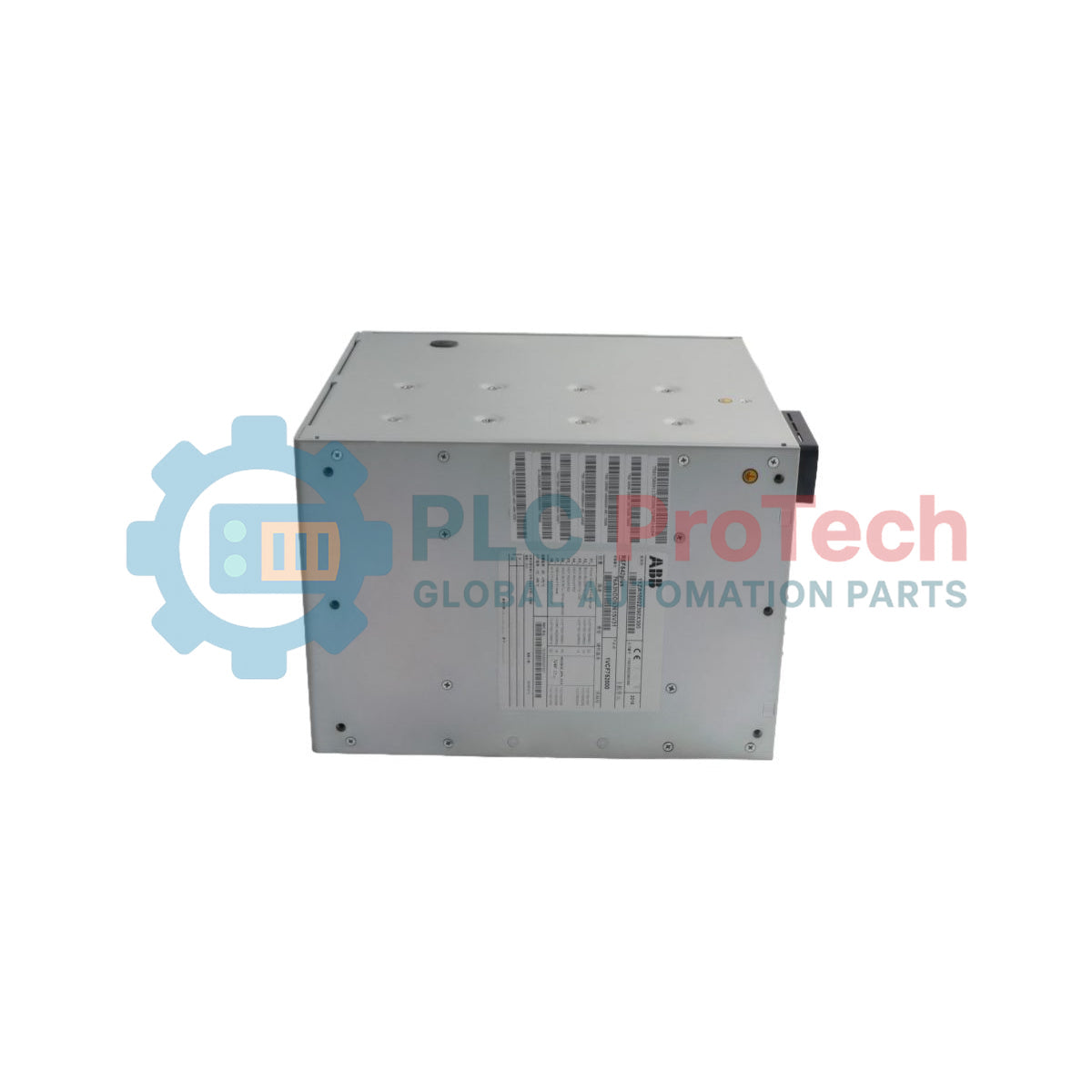

ABB REF 542plus Schutz- und Steuerungseinheit für Speisung

Beschreibung

Das REF 542plus (REF542PLUS) fungiert als umfassende multifunktionale Schutz-, Steuerungs- und Messeinheit für Einspeisungen, die speziell für Mittelspannungs-Verteilautomationssysteme entwickelt wurde. Diese komplette Einheit, katalogisiert unter der Produkt-ID REF 542PLUS, vereint standardmäßige Schutzalgorithmen, Mehrkanal-Messungen, Steuerlogik und lokale Mensch-Maschine-Überwachung in einem einzigen Gerätegehäuse. Speziell unter der Werksbezeichnung als DOWNGRADED VERSION konfiguriert, ist diese Hardware-Revision darauf ausgelegt, lokale Verteilnetze mit maßgeschneiderten Schutzschemata zu versorgen, ohne unnötige Zusatzverarbeitungsmodule. Die Baugruppe wird direkt mit Mittelspannungsschaltanlagen verbunden und führt Echtzeitüberwachung von Strom und Spannung, programmatische Verriegelungen sowie Netzsicherheitssteuerungen aus, um Verteilungsleitungen vor elektrischen Fehlern zu schützen.

Merkmale

• Vollständig integrierte Baugruppe, die einheitlichen Schutz und Steuerungsüberwachung für Mittelspannungssysteme bietet.
• Gebaut unter der spezifischen technischen Variantenbezeichnung DOWNGRADED VERSION.
• Werksseitig als fabrikneue, unbenutzte automatisierte Ersatz-Einheit zertifiziert.
• Entwickelt für präzise Überwachung innerhalb von Verteilautomationsstrukturen.

Anwendungen

• Mittelspannungsprodukte und Schaltanlagen-Verteilungssysteme.
• Verteilautomationsinfrastruktur, die dedizierten Einspeisungsschutz und Steuerung erfordert.
• Überwachung von Umspannwerkskreisen, programmatische Verriegelungen und Fehlerauslösung von Leistungsschaltern.

Technische Daten

Installationsanleitung

Einbau in Schalttafel

Das Gehäuse muss sicher in eine vorgefertigte Aussparung in der Tür einer Mittelspannungsschaltanlage oder eines Steuerungsschranks montiert werden. Stellen Sie sicher, dass alle Befestigungsklammern gleichmäßig angezogen sind, um einen gleichmäßigen Dichtungsdruck zu gewährleisten und Verformungen des Chassisrahmens zu vermeiden.

Erdung und Abschirmung

Stellen Sie eine niederohmige Verbindung zwischen dem Erdungsbolzen auf der Rückseite des Gehäuses und der Haupterdungsschiene der Umspannstation mit einem dickwandigen Kupfergeflecht her. Eine ordnungsgemäße Erdung ist unerlässlich, um die interne digitale Elektronik vor Hochspannungstransienten und induktivem Schaltgeräusch zu schützen, die in Mittelspannungsumgebungen häufig auftreten.

Kabelverlegung

Trennen Sie die Niederspannungs-Binärsignalleitungen und Kommunikationskabel von den Sekundärleitungen der Stromwandler und Spannungswandler. Führen Sie die Kabel durch separate metallische Kabelkanäle, um elektromagnetische Störungen und Übersprechen in empfindliche analoge Abtastkreise zu vermeiden.
