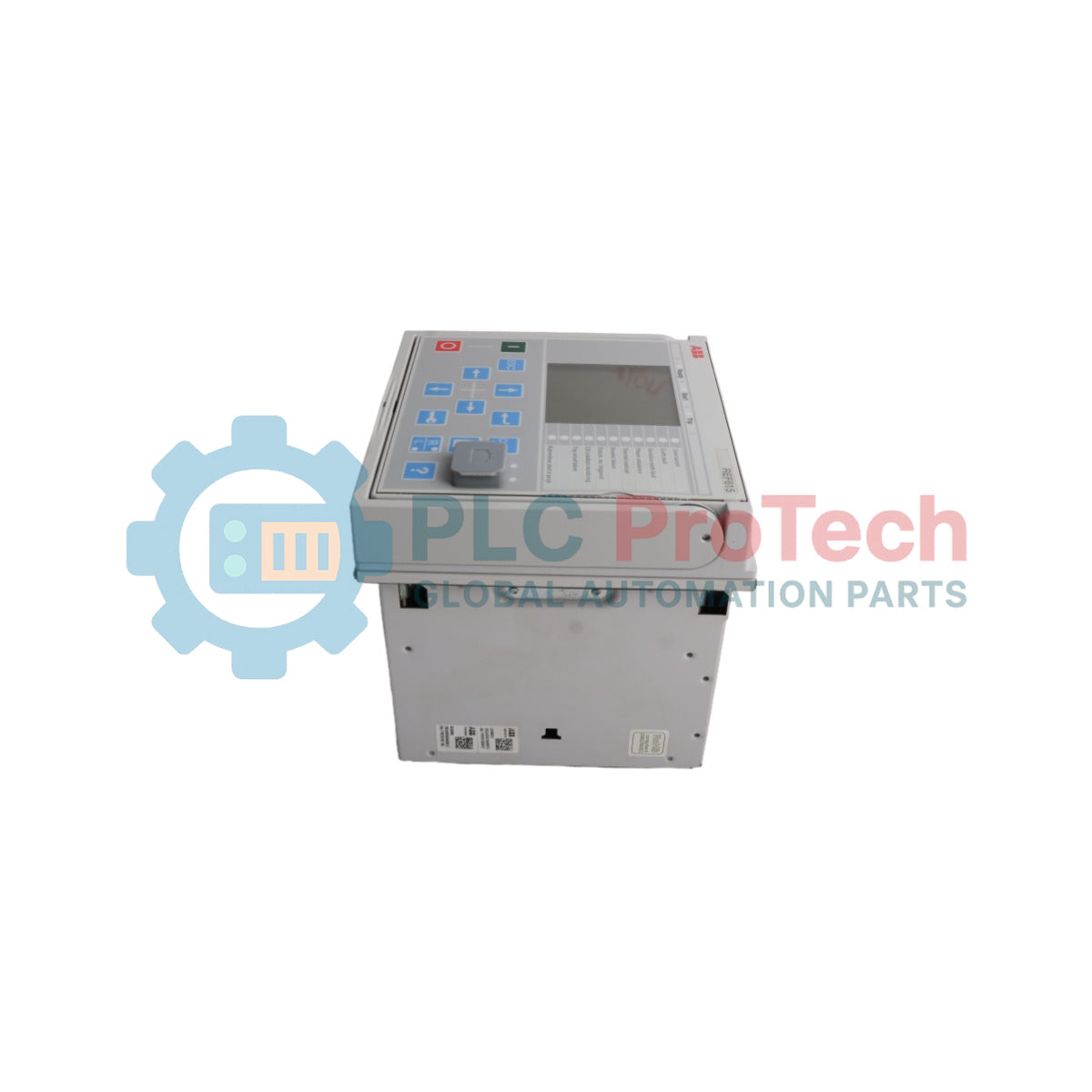

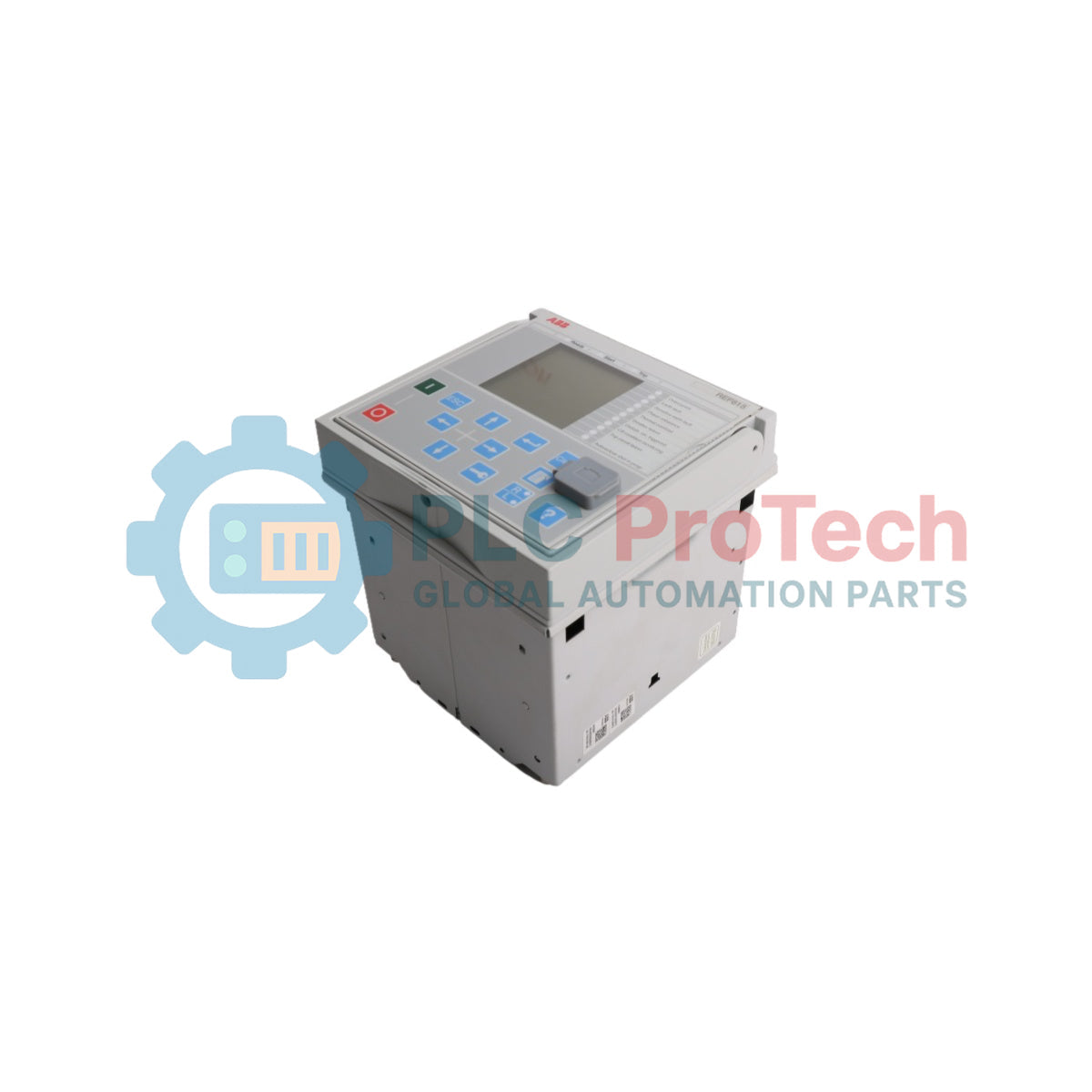

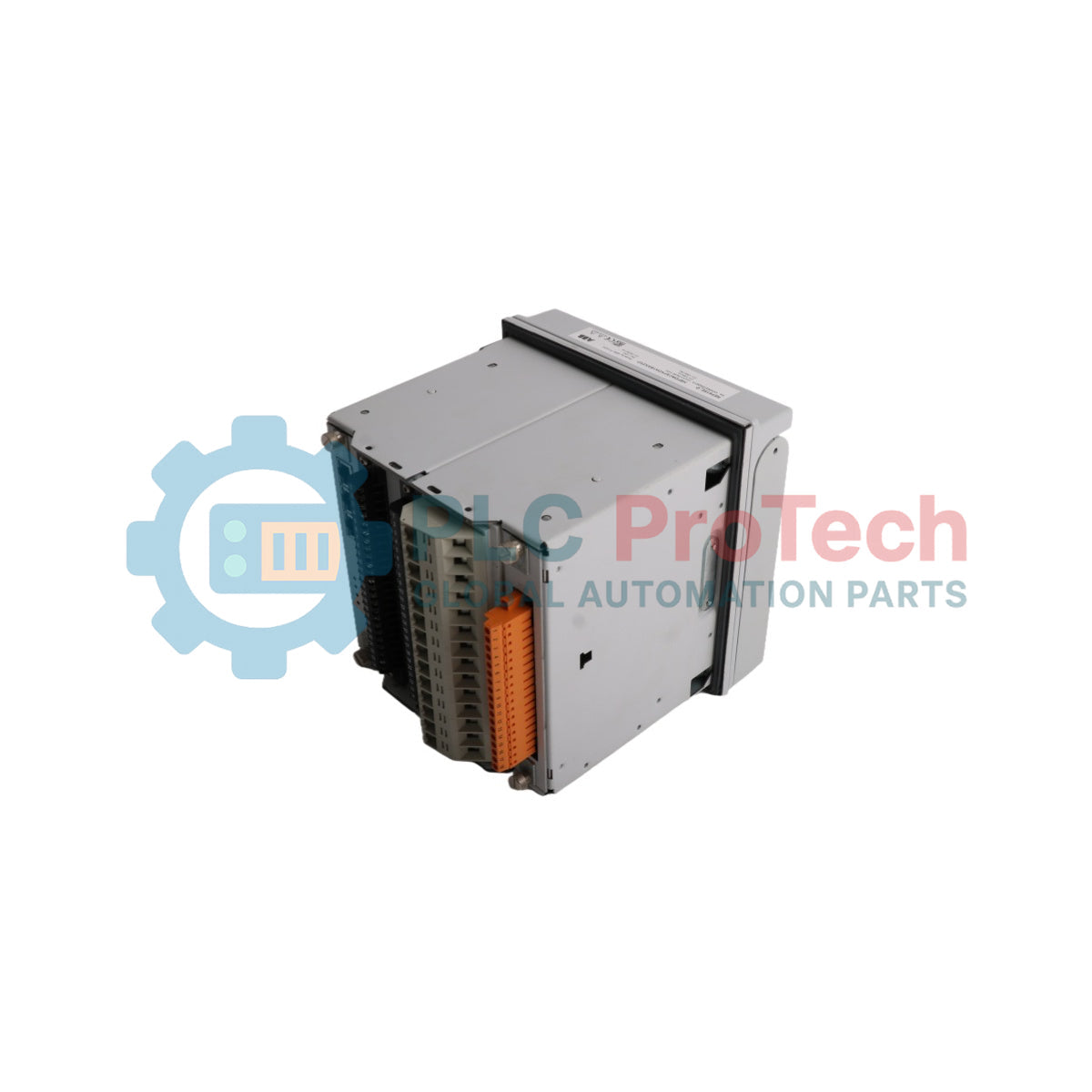

ABB REF615 Standardkonfiguration C Abgangsschutz und -steuerung

Beschreibung

Das REF615 ist ein speziell entwickeltes Schutz- und Steuerrelais für Abzweige zum Schutz, zur Steuerung, Messung und Überwachung von Netzumspannwerken und industriellen Stromversorgungssystemen. Als Teil der ABB-Relion-615-Serie bietet dieses Gerät die Standardkonfiguration C, die speziell für Anwendungen mit umfassendem Überstrom- und Erdschlussschutz sowie zusätzlichen Spannungs- und Frequenzmessfunktionen ausgelegt ist. Das REF615 integriert numerische Schutzfunktionen, lokale Anzeigen der Mensch-Maschine-Schnittstelle (LHMI), programmierbare Leuchtdioden (LEDs) und umfangreiche Kommunikationsmöglichkeiten in einer einzigen kompakten Einheit. Es unterstützt die native Implementierung des IEC-61850-Standards für die Kommunikation in Umspannwerken sowie Modbus TCP/IP, Modbus RTU, DNP3 und Profibus über optionale Kommunikationsmodule. Das Relais verarbeitet Strom- und Spannungseingänge über Messwandler und führt eine Echtzeitüberwachung sowie Auslöselogik aus, um die Stabilität und Sicherheit von Verteilungsnetzen zu gewährleisten.

Funktionen

• Vollständiger Überstrom- sowie richtungsabhängiger/richtungsunabhängiger Erdschlussschutz für Verteilungsabzweige.
• Integrierte Spannungs- und Frequenzschutzfunktionen für Netzstabilität und Lastabwurf.
• Unterstützung des Parallel Redundancy Protocol (PRP) und der hochverfügbaren, unterbrechungsfreien Redundanz (HSR).
• Native IEC-61850-Implementierung einschließlich horizontaler GOOSE-Nachrichten für eine schnelle Verriegelung zwischen Relais.
• Web-Mensch-Maschine-Schnittstelle (WHMI) für sicheren Fernzugriff über einen Standard-Webbrowser.
• Integrierte Auslösekreisüberwachung (TCS) und kontinuierliche Selbstüberwachung von Hardware und Software.
• Flexible grafische Konfiguration mit dem Tool Protection and Control IED Manager PCM600.

Anwendungen

• Verteilungsumspannwerke von Energieversorgungsunternehmen.
• Industrielle Stromverteilungssysteme.
• Haupt- und Abzweigschutz für Mittelspannungsnetze.
• Reserveschutz für Leistungstransformatoren und Hochspannungsübertragungsleitungen.
• Lastabwurf und Netzintegration dezentraler Erzeugungsanlagen.

Technische Daten

Installationsrichtlinien

Schalttafelmontage

Das Relais muss mithilfe der mitgelieferten Montagehalterungen und Schrauben sicher in einer Schalttafelaussparung befestigt werden. Stellen Sie sicher, dass rund um das hintere Gehäuse ausreichend Freiraum vorhanden ist, um eine angemessene natürliche Kühlung und Belüftung zu gewährleisten.

Erdung und Schirmung

Verbinden Sie die dafür vorgesehene Erdungsklemme an der Rückseite des Gerätegehäuses direkt über einen Kupferdraht mit großem Querschnitt mit der Erdungsschiene des Umspannwerks. Alle Kommunikationskabel, insbesondere serielle Verbindungen wie RS-485 und Ethernet-Kupferleitungen, müssen hochwertige geschirmte Twisted-Pair-Kabel (STP) verwenden, deren Schirme ordnungsgemäß geerdet sind, um elektromagnetische Störungen (EMI) zu minimieren.

Kabelführung und Anschluss

Trennen Sie Niederspannungs-Signalleitungen und Kommunikationskabel von der Sekundärverdrahtung der Hochspannungs-Stromwandler (CT) und Spannungswandler (VT). Stellen Sie sicher, dass alle Binäreingänge und Signalausgänge gemäß dem mit der Standardkonfiguration C bereitgestellten Anschlussplan korrekt angeschlossen sind, und überprüfen Sie die richtige Polarität aller Gleichstrom-Hilfsversorgungsleitungen.
