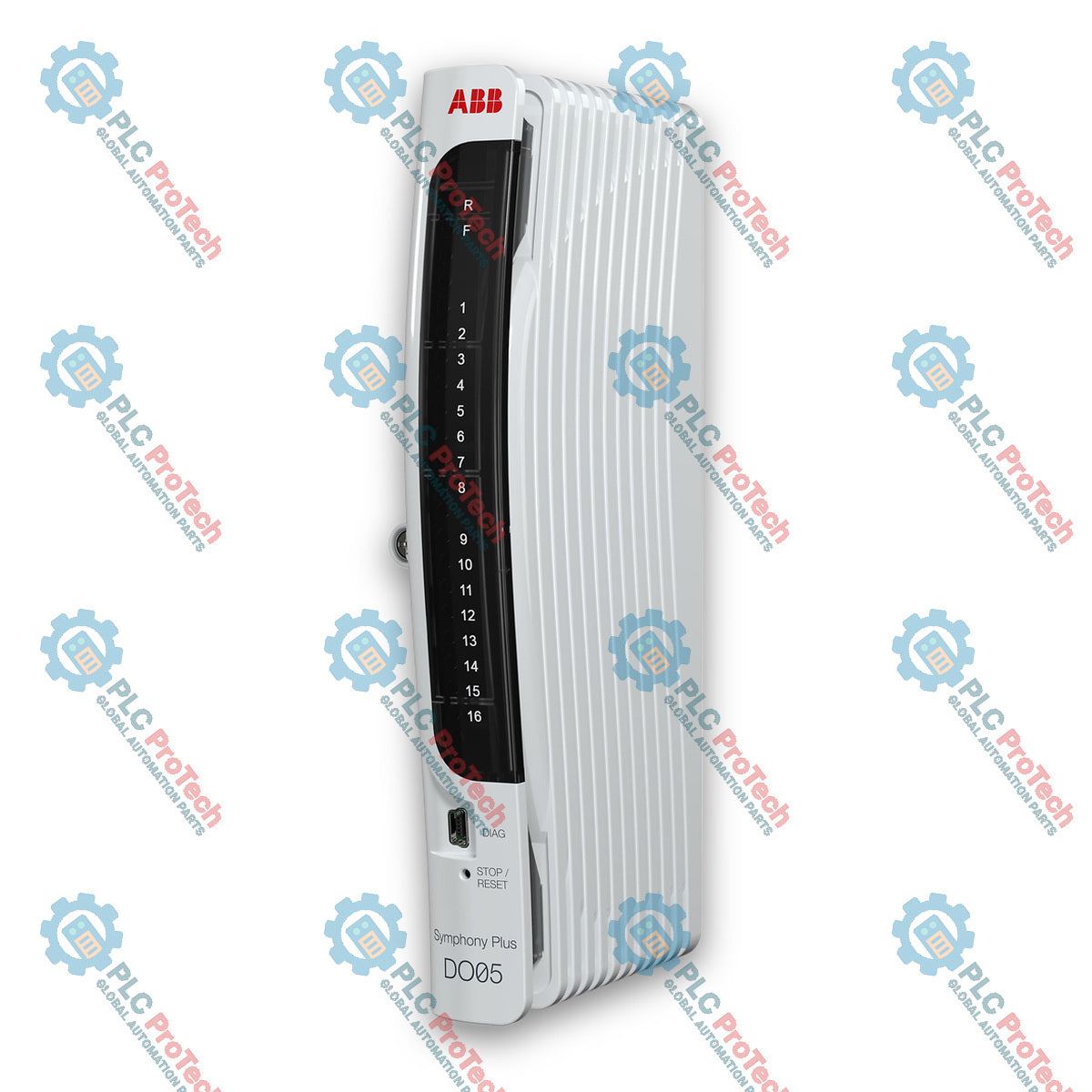

ABB 8VZZ000167H1 DO05 16-Kanal-Digitalausgangsmodul mit Relais-E/A

Beschreibung

Das ABB 8VZZ000167H1 DO05 ist ein digitales Ausgangs-I/O-Modul, das für diskretes Schalten innerhalb der Steuerungsarchitekturen ABB Symphony Plus und S+ SD I/O entwickelt wurde. Als 16-kanaliges digitales Ausgangsmodul bietet es isolierte Signalschnittstellen zwischen der DCS-Steuerung und Aktoren, Steuerrelais, Magnetventilen und Anzeigen auf Feldebene.

Auf Basis von 16 elektromechanischen Relais unterstützt der ABB 8VZZ000167H1 DO05 für jeden Kanal den konfigurierbaren Betrieb als Schließer (NO) oder Öffner (NC). Das Modul erfordert eine xBS02-EPD-Basiseinheit für Montage und Abschluss der Feldverdrahtung. Es unterstützt vielseitige Schaltaufgaben über verschiedene AC- und DC-Spannungsbereiche hinweg und bietet eine galvanische elektrische Trennung zum Schutz der übergeordneten Prozesssteuerungselektronik vor transienten Störungen aus dem Feld.

Merkmale

• 16 unabhängige Kanäle: Bietet Systemen 16 diskrete digitale Relaisausgangskanäle für die Prozesssteuerung mehrerer Geräte.
• Elektromechanisches Schalten: Verfügt über 16 integrierte elektromechanische Relais mit wahlweise Schließer- oder Öffnerkonfiguration.
• Breite Lastspezifikationen: Unterstützt verschiedene Lastprofile, darunter 3 A bei 24 V DC, 1 A bei 48 V DC, 250 mA bei 125 V DC und 3 A bei 120 V AC.
• Integration in die Basisplatte: Nahtlose Verbindung mit der dedizierten xBS02-EPD-Basiseinheit für sichere Montage und vereinfachte Backplane-Anbindung.
• Kompakte Bauform: Ausgeführt in einer schlanken Bauform mit einer Breite von 34 mm und einem Gewicht von 0,295 kg.

Anwendungen

• Steuerung von Aktoren und Magnetventilen: Anbindung diskreter Steuerbefehle an Motorstarter, Magnetventile und Verriegelungsspulen.
• Automatisierung von Prozessanlagen: Befehlssignalisierung für Alarme, Feldmelder, Statusanzeigen und das Schalten von Hilfsstromkreisen.
• Erweiterung des Symphony Plus DCS: Integration diskreter Relaisausgangspunkte in ABB S+ SD-I/O-Knoten.

Technische Spezifikationen

Allgemein

Ausgangsspezifikationen

Mechanisch

Konformität

Installationsrichtlinien

1. Sicherheitshinweis: Trennen Sie vor der Installation oder dem Austausch von Modulen alle Feldspannungsversorgungen sowie die Systemstromversorgung des S+ SD I/O-Trägers.
2. Installation der Basis: Stellen Sie sicher, dass die xBS02-EPD-Basiseinheit korrekt installiert und an der Montageschiene befestigt ist.
3. ESD-Schutz: Beachten Sie beim Auspacken und Einsetzen des Moduls in den Basiskonnektor die Vorsichtsmaßnahmen zur Vermeidung elektrostatischer Entladung.
4. Einsetzen des Moduls: Richten Sie die Führungen des 8VZZ000167H1 DO05-Moduls am Steckplatz des xBS02-EPD aus und drücken Sie es fest hinein, bis es vollständig sitzt und verriegelt ist.
5. Feldverdrahtung: Stellen Sie sicher, dass die Lasten der Feldrelais die maximalen Kontaktstromwerte bei den jeweiligen AC/DC-Betriebsspannungen nicht überschreiten (z. B. 3 A bei 24 V DC / 120 V AC).

Empfehlungen für die Inbetriebnahme

1. Prüfung der Kontaktkonfiguration: Überprüfen Sie, ob die Konfigurationen der Kanalrelais-Ausgänge (NO/NC) den Betriebslogikanforderungen der angeschlossenen Feldgeräte entsprechen.
2. Isolations- und Spannungsprüfungen: Stellen Sie sicher, dass die externen Feldversorgungsspannungen vor der Aktivierung der Systemausgangskreise innerhalb der nominalen Betriebsgrenzen liegen.
3. Signalprüfung: Erzwingen Sie den Test einzelner Ausgangskanäle über die Symphony Plus Engineering-Station, um die Erregung der Feldspulen und das Schließen der Kontakte zu überprüfen.
