ABB 3BHB016120R0002 5SHX 1960L0006 RC-IGCT-Modul mit 3BHE019719R0101 GV C736 BE101 Gate-Einheit 91mm

SKU 3BHE019719R0101 5SHX 1960L0006

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: ABB
Produkt-Nr.: 3BHE019719R0101 5SHX 1960L0006
Herkunftsland:Schweden
Produkttyp: IGCT-Modul
Zahlung: T/T, Western Union
Gewicht: 3000g
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Das ABB 3BHB016120R0002 (5SHX 1960L0006) ist ein leistungsstarkes Reverse-Conducting Integrated Gate-Commutated Thyristor-Modul (RC-IGCT), das mit der 91-mm-Gate-Einheit 3BHE019719R0101 (GV C736 BE101) integriert ist. Diese Baugruppe wurde für industrielle Mittelspannungsantriebsarchitekturen entwickelt und dient als zentrale Halbleiterschaltkomponente innerhalb wassergekühlter Mittelspannungs-AC-Antriebe ABB ACS 5000.

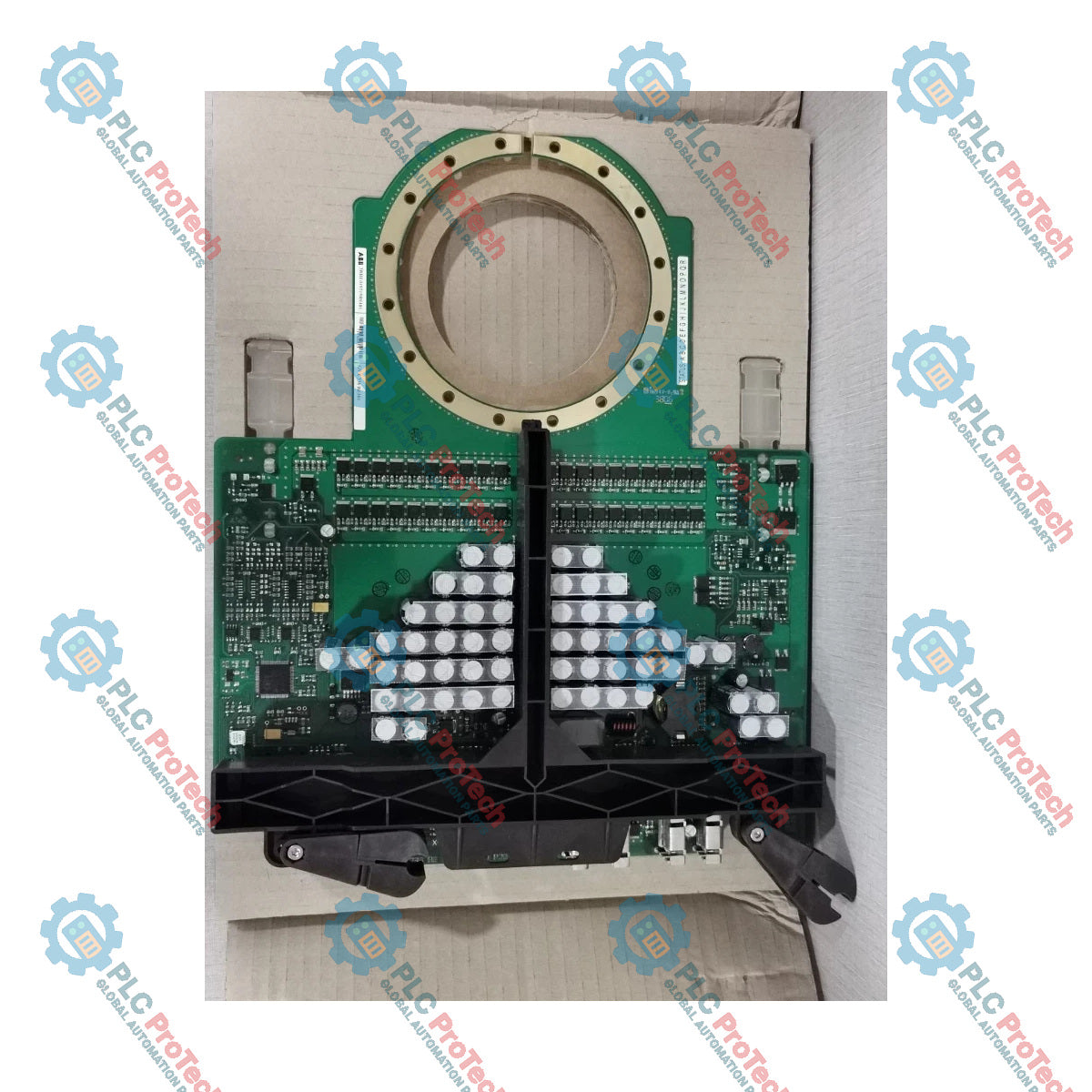

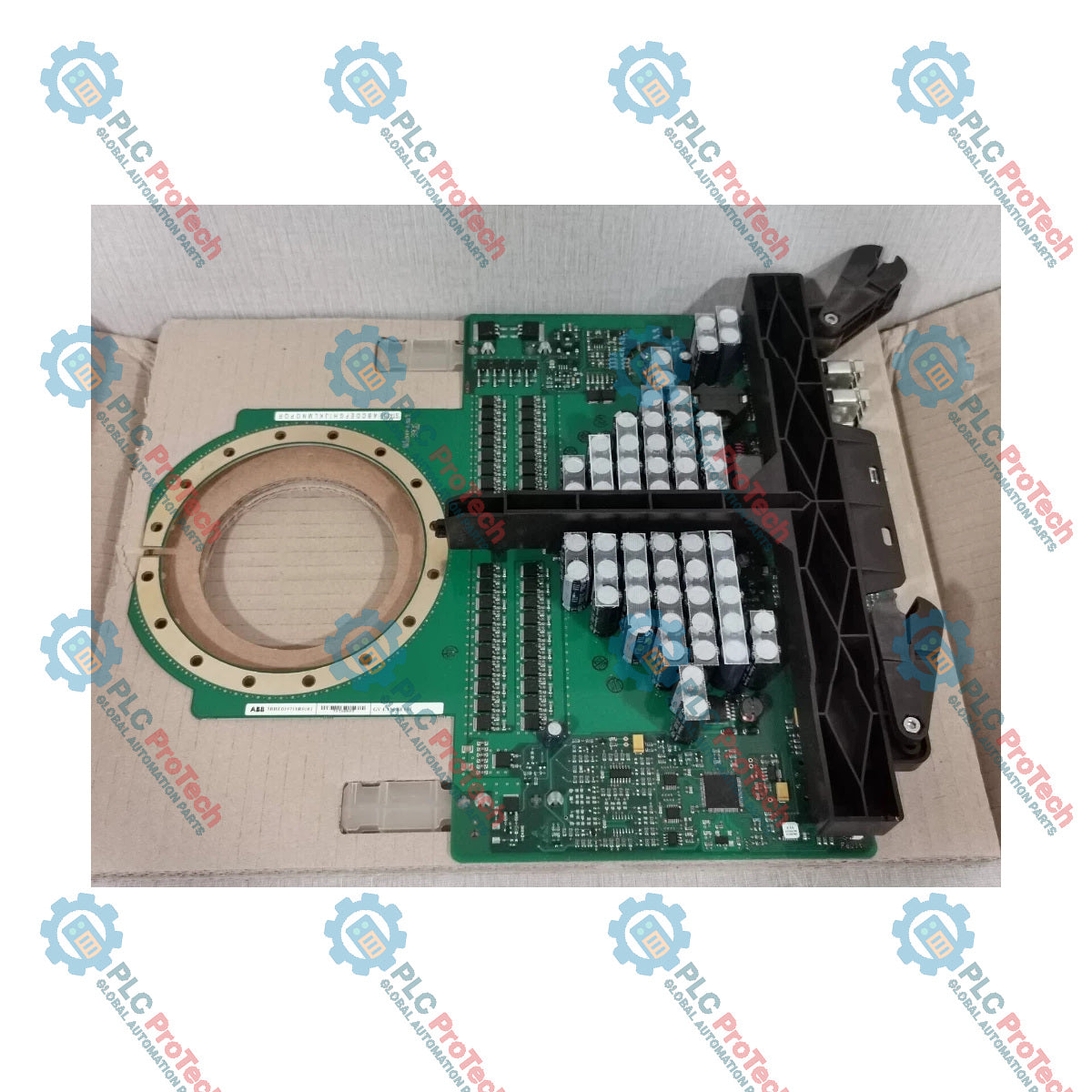

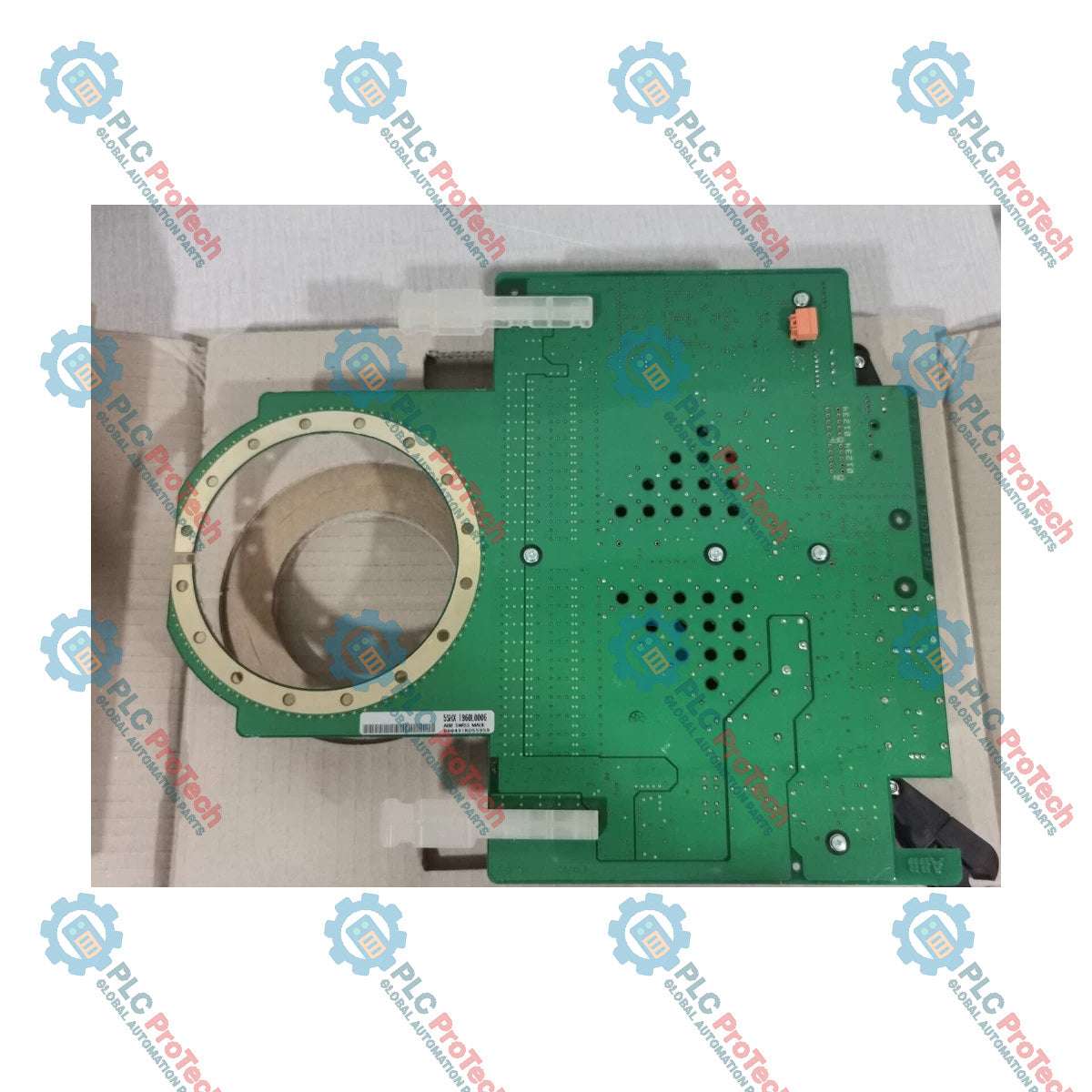

Die integrierte Leiterplatte der Gate-Treiberbaugruppe ist direkt um den 91-mm-Press-Pack-Halbleiterwafer montiert und stellt eine Verbindung mit extrem niedriger Induktivität her, die für die schnelle Kommutierung des Gate-Stroms erforderlich ist. Die RC-IGCT-Baugruppe kombiniert schnelles Schaltverhalten mit einer integrierten Rückwärtsdiode und ermöglicht dadurch eine effiziente Leistungsumwandlung, zuverlässige Schaltsteuerung und Fehlerschutz in anspruchsvollen Hochleistungs-Antriebszweigen.

Merkmale

Integrierter Reverse-Conducting-IGCT-(RC-IGCT)-Siliziumwafer in Kombination mit einer schnell rückwärts erholenden Diode
Spezielle 91-mm-Gate-Einheitsplatine (GV C736 BE101 / 3BHE019719R0101), direkt am Press-Pack-Gehäuse des Halbleiters montiert
Gate-Schaltung mit niedriger Induktivität, ausgelegt für Schaltübergänge mit hohem di/dt
Für die Press-Pack-Klemmmontage in flüssigkeitsgekühlten Stapeln innerhalb von Mittelspannungs-Leistungsumrichtern ausgelegt
Lichtwellenleiter-Schnittstellen an der Gate-Einheit für störungsimmune Übertragung von Steuersignalen und Statusrückmeldungen

Anwendungen

Leistungshalbleiterschaltung im Haupt-Antriebszweig von wassergekühlten Mittelspannungsantrieben ABB ACS 5000
Mittelspannungs-Motorantriebe mit hoher Leistung und industrielle Frequenzumrichter für Schwerlastanwendungen
Spezialantriebe für die Energie-, Bergbau-, Schifffahrts- und Prozessindustrie

Technische Daten

Parameter	Spezifikation
Hersteller	ABB
Produkt-ID des IGCT-Moduls	3BHB016120R0002

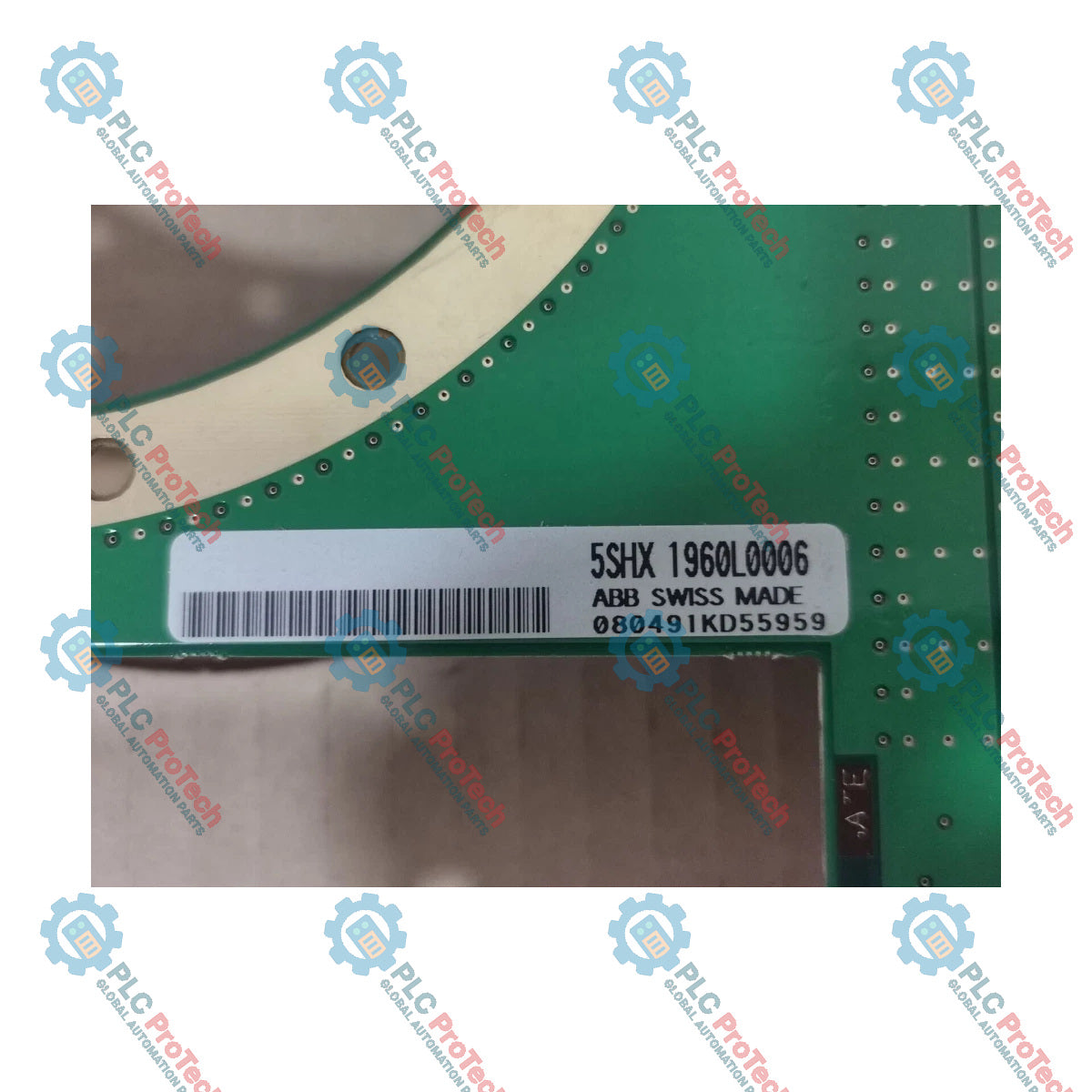

Typenbezeichnung des IGCT	5SHX 1960L0006
Gerätekategorie des IGCT	RC-IGCT (Reverse-Conducting IGCT)
Produkt-ID der Gate-Einheit	3BHE019719R0101
Typenbezeichnung der Gate-Einheit	GV C736 BE101
Größe der Gate-Einheit	91 mm
Kompatibles Antriebssystem	ACS 5000 wassergekühlt
Nettogewicht der Gate-Einheit	1.36 kg
Nettogewicht des IGCT-Moduls	3.33 kg
Ursprungsland der Gate-Einheit	China (CN)
Ursprungsland des IGCT-Moduls	Schweiz (CH)

Anschlüsse / Schnittstellen

Schnittstelle	Funktion
Lichtwellenleiter-Ports	Optisch isolierte Ein-/Ausgangskanäle für Zündsignale des Gates und Statusrückmeldungen des Moduls
Ringelektroden-Schnittstelle	Direkte Verbindung mit niedriger Induktivität zwischen der Gate-Einheitsplatine und der Gate-Kathoden-Struktur des IGCT
Hilfsstromversorgungsschnittstelle	Anschlüsse für die lokale Hilfsstromversorgung zur Ansteuerung der Schaltungen der Gate-Einheit

Installationsrichtlinien

Prüfen Sie die Kontaktflächen des Press-Pack-Halbleiters und der Flüssigkeitskühlkörper, um sicherzustellen, dass sie sauber, trocken und frei von Kratzern oder Fremdkörpern sind.
Tragen Sie, sofern dies im Wartungsverfahren des Antriebs vorgesehen ist, eine vom Hersteller spezifizierte dünne Schicht Wärmeleitpaste gleichmäßig auf die Kontaktflächen auf.
Richten Sie das IGCT-Modul innerhalb der Ausrichtungsstifte des Press-Pack-Stapels präzise aus.
Stellen Sie sicher, dass die Lichtwellenleiter-Steuerkabel und die Verkabelung der Hilfsstromversorgung zur Gate-Einheit GV C736 BE101 sauber und ohne enge Biegungen oder mechanische Spannung verlegt sind.
Ziehen Sie das Klemmsystem des Stapels gleichmäßig mit einem kalibrierten Drehmomentwerkzeug entsprechend der vorgegebenen Montagekraft für 91-mm-Press-Pack-Module an, um einen gleichmäßigen Kontaktdruck sicherzustellen.

Empfehlungen zum Austausch

Spannungsfreischaltung: Sperren Sie vor Wartungsarbeiten alle Hochspannungszuführungen zum Antrieb ACS 5000 und lassen Sie die Kondensatorbänke des Gleichspannungszwischenkreises vollständig entladen.
Handhabung der Lichtwellenleiter: Entriegeln und trennen Sie die empfindlichen Lichtwellenleiterverbindungen zur Gate-Einheit 3BHE019719R0101 vorsichtig, um Beschädigungen oder Verunreinigungen zu vermeiden.
Überprüfung der Klemmkraft: Überprüfen Sie beim Wiedereinbau oder Austausch des Moduls 5SHX 1960L0006 die korrekte mechanische Klemmkraft, um lokale thermische Hotspots oder einen unzureichenden elektrischen Kontakt zu verhindern.

FAQ

Welches System verwendet das ABB 3BHB016120R0002 RC-IGCT-Modul?

Das ABB 3BHB016120R0002 5SHX 1960L0006 RC-IGCT-Modul wird hauptsächlich als Leistungshalbleiter für die Hauptschaltung in wassergekühlten Mittelspannungs-Wechselstromantrieben ABB ACS 5000 eingesetzt.

Welche Gate-Einheit ist mit dem ABB 5SHX 1960L0006 IGCT gekoppelt?

Das ABB 5SHX 1960L0006 IGCT-Modul ist mit der 3BHE019719R0101 (GV C736 BE101) 91-mm-Gate-Einheitsplatine ausgestattet, die direkt um den Halbleiterkörper herum montiert wird.

Was bedeutet RC-IGCT im Zusammenhang mit dem ABB 3BHB016120R0002?

RC-IGCT steht für Reverse-Conducting Integrated Gate-Commutated Thyristor, also rückwärts leitender integrierter Gate-kommutierter Thyristor. Das bedeutet, dass das ABB 3BHB016120R0002-Modul sowohl das IGCT-Schaltelement als auch eine rückwärts leitende Freilaufdiode in einer einzigen Siliziumstruktur integriert.

Sind Glasfaserkabel für die 3BHE019719R0101-Gate-Einheit erforderlich?

Ja, die ABB 3BHE019719R0101-Gate-Einheit verwendet Glasfaserverbindungen für Steuerzündsignale und Rückmeldungen, um eine elektrische Isolierung zwischen Hochspannungsleistungsschaltkreisen und der Ansteuerelektronik zu gewährleisten.
