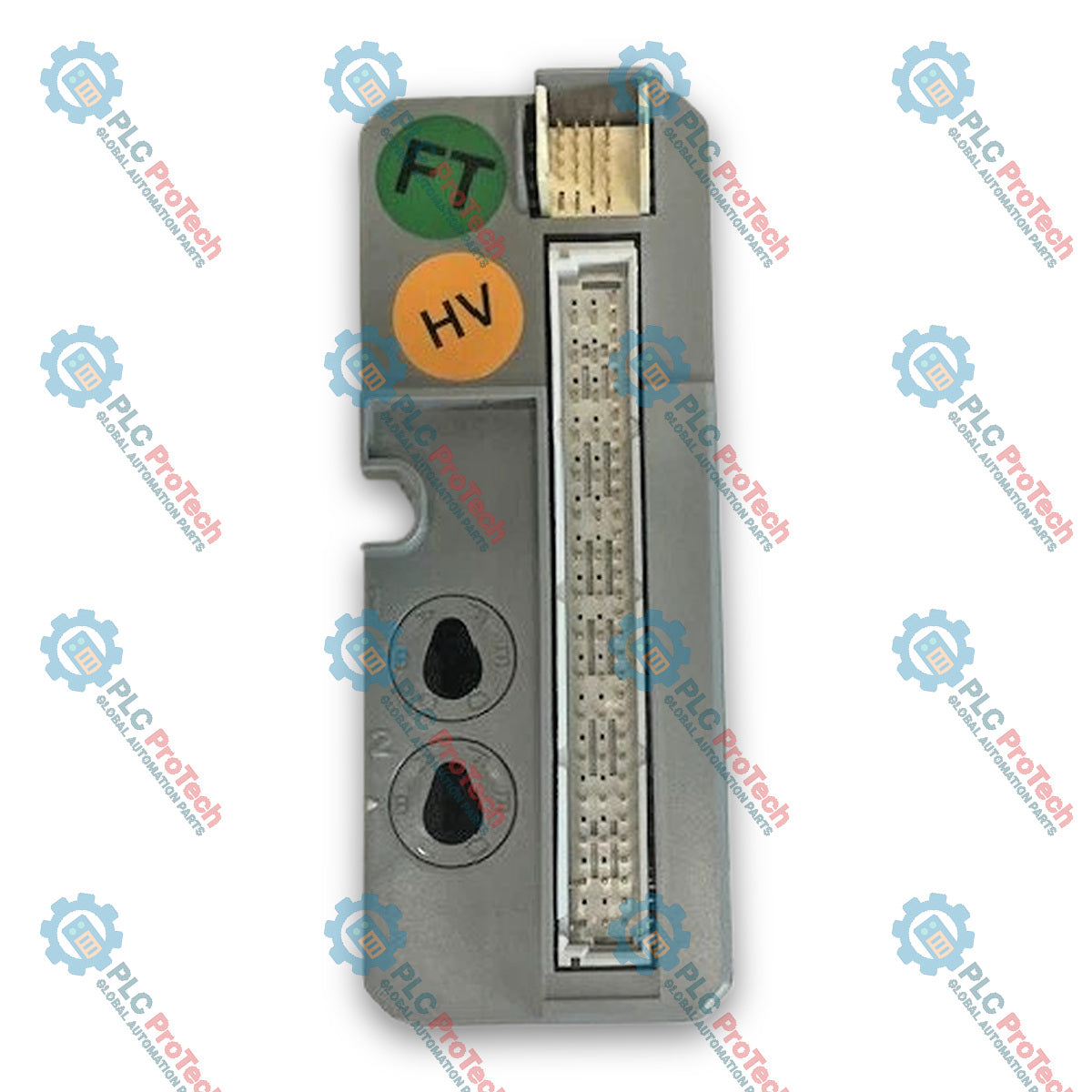

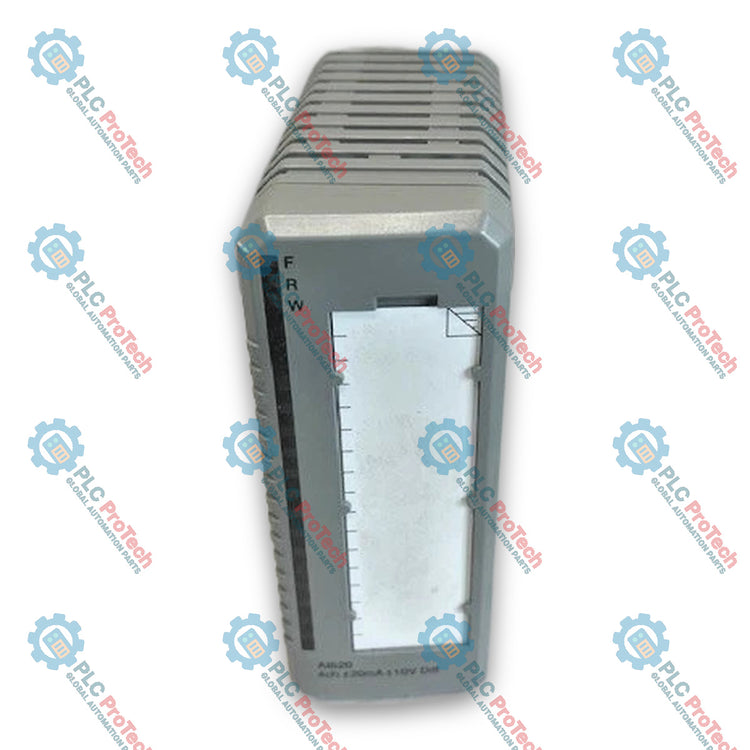

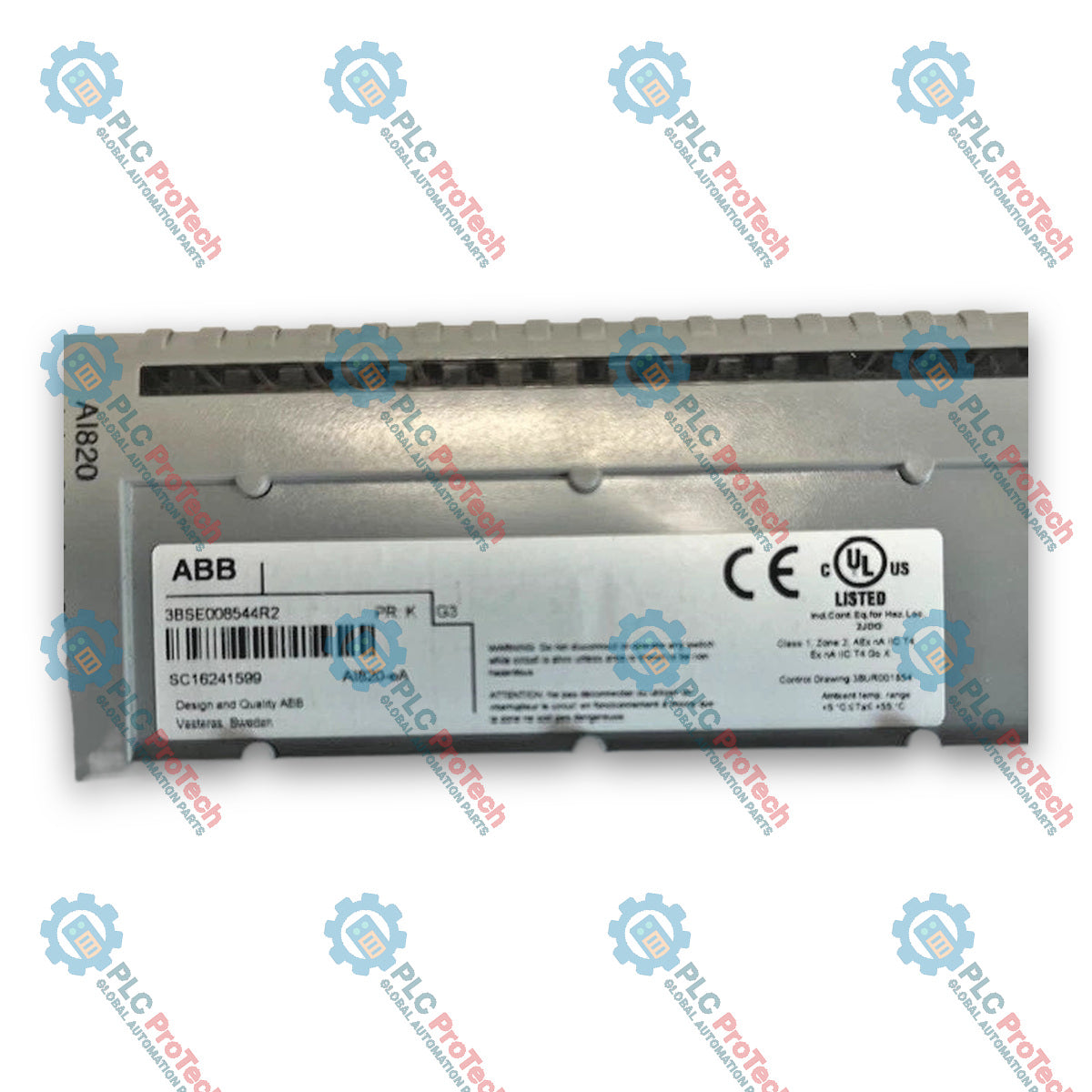

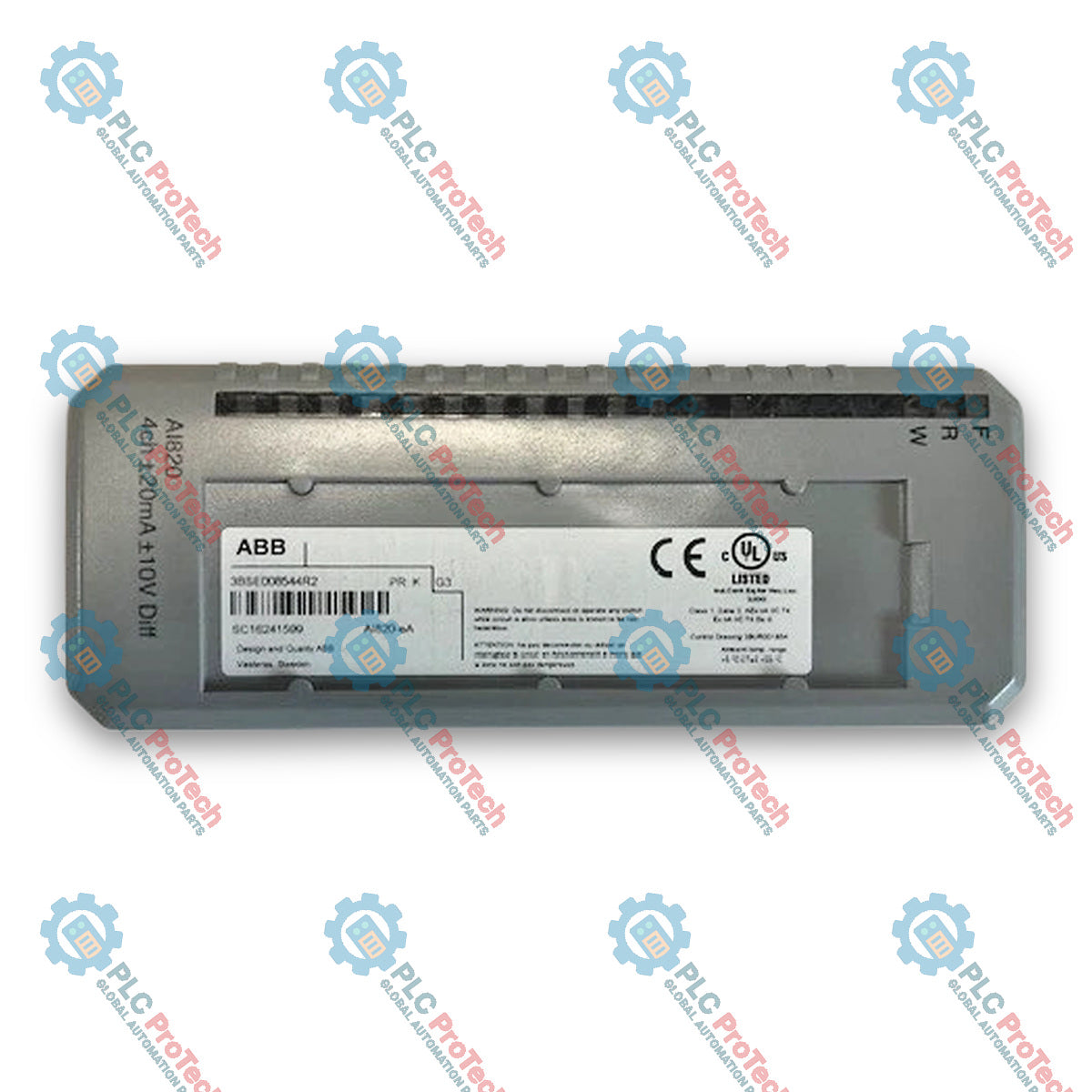

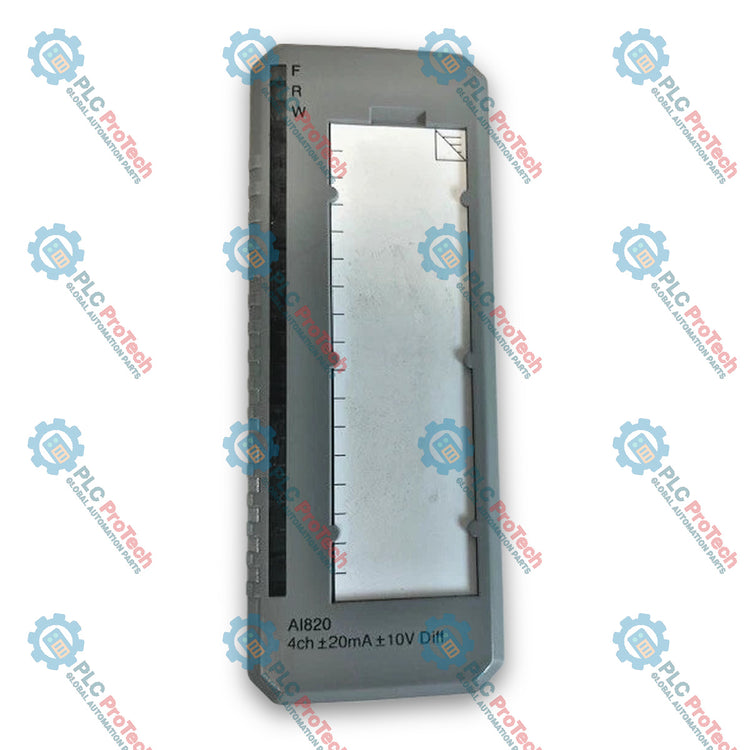

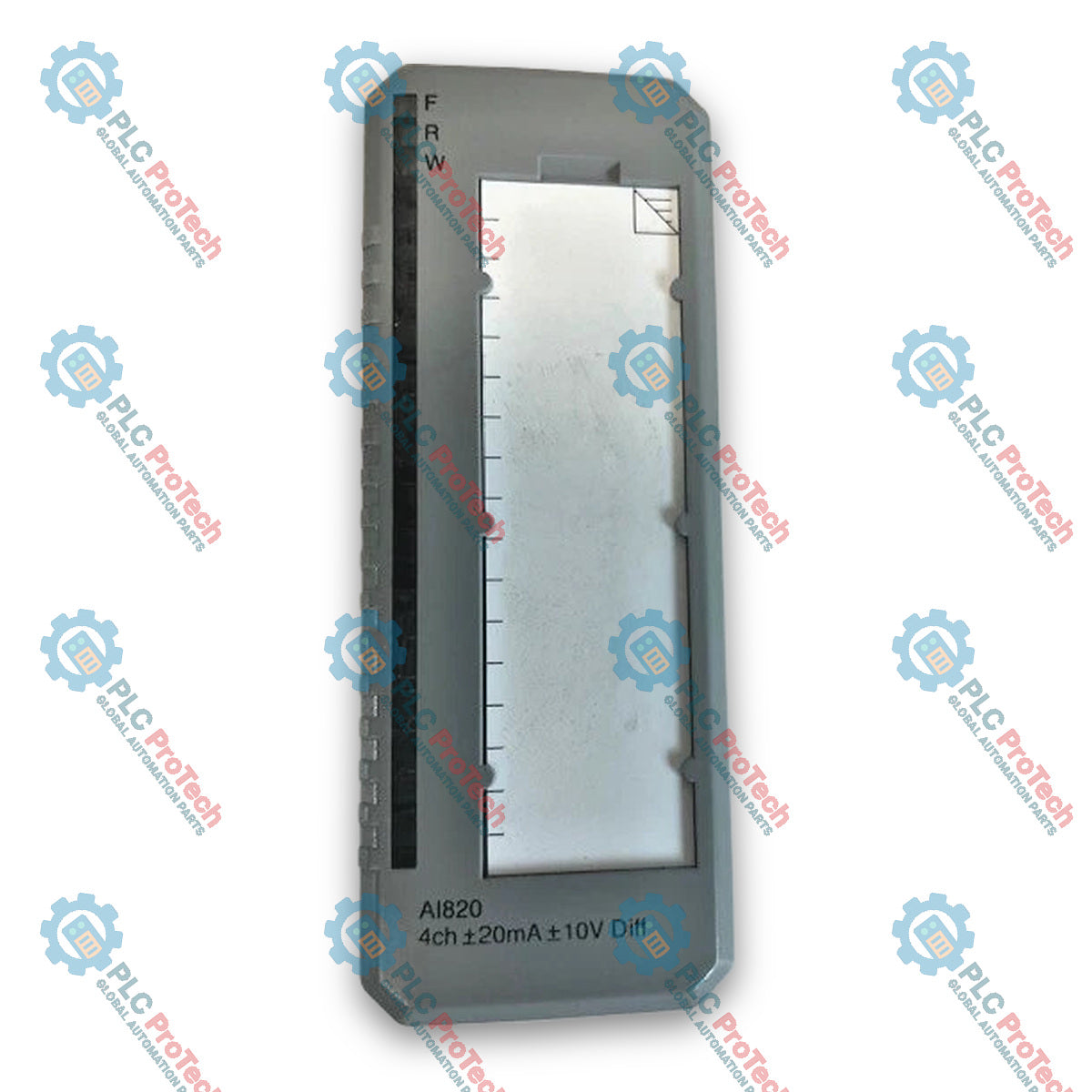

ABB 3BSE008544R2 AI820-eA S800 E/A-Analog-Eingangsmodul

Beschreibung

Das ABB 3BSE008544R2 AI820-eA ist ein analoges 4-Kanal-Eingangs-/Ausgangsmodul zur hochpräzisen Signalerfassung innerhalb der ABB-S800-I/O- und Compact-Control-Suite-Plattformen. Als differentielle Analogeingangsschnittstelle wandelt es kontinuierliche Feldmesswerte in digitalisierte Prozesswerte für Echtzeitsteuerung, Überwachung und übergeordnete Anwendungen um.

Mit 4 individuell konfigurierbaren differentiellen Kanälen und einer Auflösung von 14 Bit plus Vorzeichen unterstützt der ABB 3BSE008544R2 AI820-eA verschiedene Spannungs- und Strommessbereiche. Das Modul unterstützt unipolare und bipolare Eingangssignale, einschließlich +/-20 mA, 0(4)...20 mA, +/-10 V, +/-5 V und 0(1)...5 V. Es bietet eine Gleichtaktspannungsfestigkeit von 50 V und eine Nennisolation von 50 V, um die Signalintegrität in industriellen Umgebungen mit Störeinflüssen zu gewährleisten. Es wird direkt auf standardmäßigen S800-Modulanschlusseinheiten (MTUs) wie TU810, TU812, TU814, TU830 oder TU833 montiert.

Merkmale

• 4 differentielle Eingangskanäle: Ausgestattet mit 4 individuellen differentiellen Analogeingangskanälen für die flexible Anbindung von Feldsensoren.
• Hochauflösende Wandlung: Bietet eine 14-Bit-Analog-Digital-Wandlung mit Vorzeichen für präzise Messungen über einen breiten Bereich von Prozesssignalen.
• Unterstützung mehrerer Signalbereiche: Unterstützt bipolare und unipolare Eingangssignale, einschließlich +/-20 mA, 0(4)...20 mA, +/-10 V, +/-5 V und 0(1)...5 V.
• Niedriger Eingangswiderstand: Ausgestattet mit einem internen Eingangswiderstand (Rin) von 250 Ohm für eine präzise Messung des Schleifenstroms.
• Gleichtakt- und Isolationsschutz: Ausgelegt für eine Gleichtaktspannung (CMV) von 50 V und eine Isolation von 50 V zum Schutz der Steuerelektronik vor Störungen und Potenzialen schwebender Masse.
• Vielseitige Montage der Anschlusseinheit: Vollständig kompatibel mit den S800-Basisanschlusseinheiten TU810, TU812, TU814, TU830 und TU833.

Anwendungen

• Erfassung für die Prozesssteuerung: Präzise Überwachung von Prozessmessumformern zur Messung von Druck, Durchfluss, Temperatur und Füllstand in S800-I/O-Installationen.
• Differenzielle Messkreise: Anbindung von Feldgeräten mit frei schwebenden Potenzialen oder ungeerdeten differentiellen Ausgängen.
• Automatisierung der Compact-Produktsuite: Integration analoger Signale in AC 800M- oder Compact-Control-800-Prozesssysteme.

Technische Daten

Allgemein

Eingangsfunktionen und Leistungsdaten

Mechanisch

Konformität

Anschlüsse / Schnittstellen

Installationsrichtlinien

1. Abschalten der Versorgung: Schalten Sie die Versorgung der S800-I/O-Station aus, bevor Sie das Modul in die Anschlusseinheit einsetzen oder daraus entfernen.
2. Auswahl der MTU: Stellen Sie sicher, dass eine kompatible Module Termination Unit (TU810, TU812, TU814, TU830 oder TU833) montiert und sicher auf der DIN-Schiene verriegelt ist.
3. ESD-Schutzmaßnahmen: Tragen Sie beim Umgang mit dem Modul ein mit der Schrankerdung verbundenes Antistatikarmband, um Schäden durch elektrostatische Entladung zu verhindern.
4. Mechanische Ausrichtung: Richten Sie den rückseitigen Modulstecker am Steckplatz der MTU aus und drücken Sie ihn fest hinein, bis der Verriegelungsmechanismus vollständig einrastet.
5. Integrität der Feldverdrahtung: Überprüfen Sie die Verdrahtung der Feldstromkreise, um sicherzustellen, dass die Stromschleifentransmitter der Eingangsimpendanz von 250 Ohm entsprechen und den Gleichtaktspannungsgrenzwert von 50 V nicht überschreiten.

Empfehlungen für die Inbetriebnahme

1. Kanalkonfiguration: Konfigurieren Sie die Eingangssignaltypen der Kanäle (z. B. 4...20 mA oder +/-10 V) vor dem Systemstart in der Control Builder Engineering-Umgebung.
2. Signal-Kalibrierungsprüfung: Legen Sie ein kalibriertes Referenzsignal (z. B. 4 mA und 20 mA) an die Eingangsklemmen an, um die Skalierung und Auflösung der Rohzählwerte in der Software zu überprüfen.
3. Diagnoseüberprüfung: Überwachen Sie die Status-LEDs auf der Modulfrontplatte, um den normalen Betriebsstatus und das Fehlen von Kanalfehlern zu bestätigen.
