ABB SDCS-PIN-3A 3ADT312200R1 Leistungsschnittstellenplatine

Beschreibung

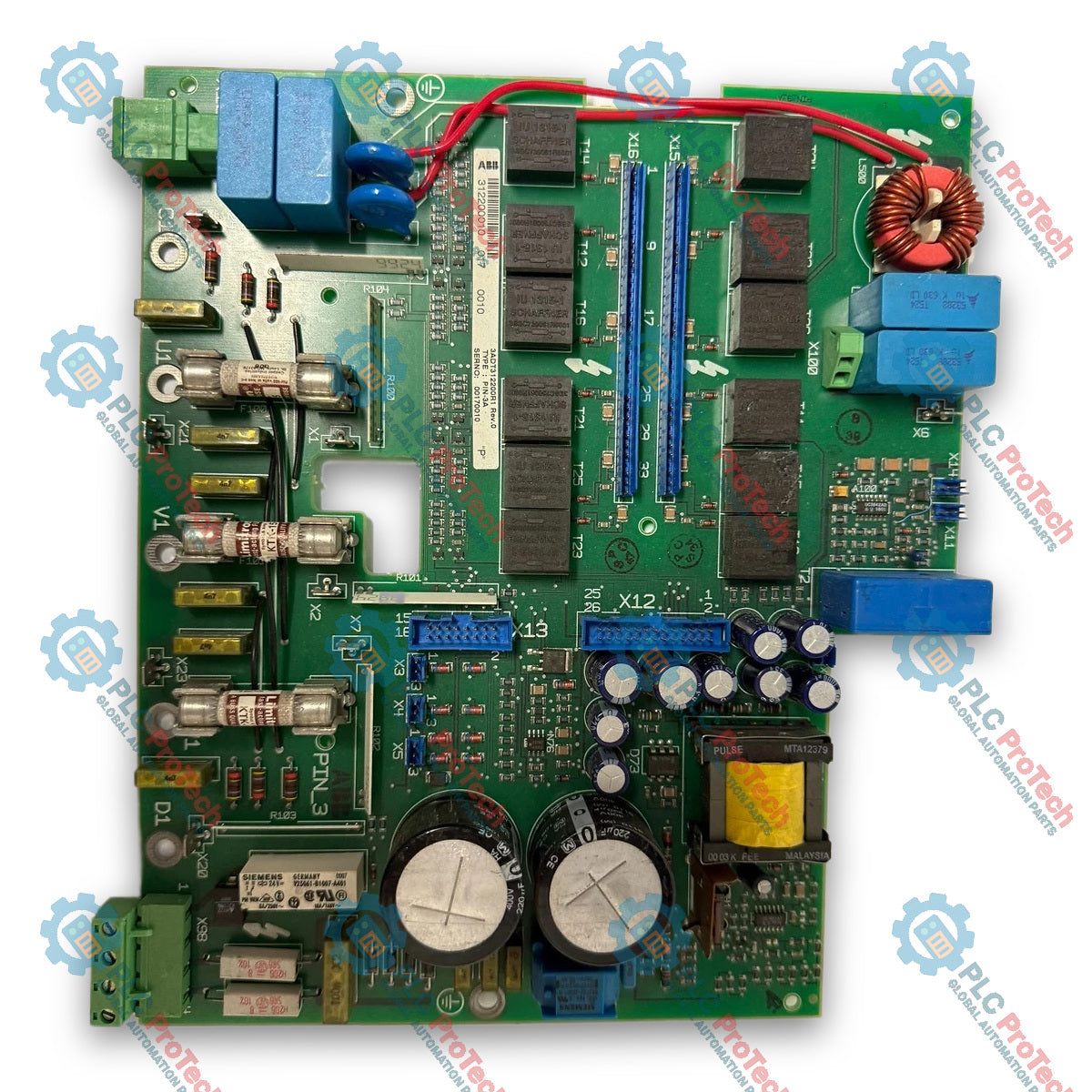

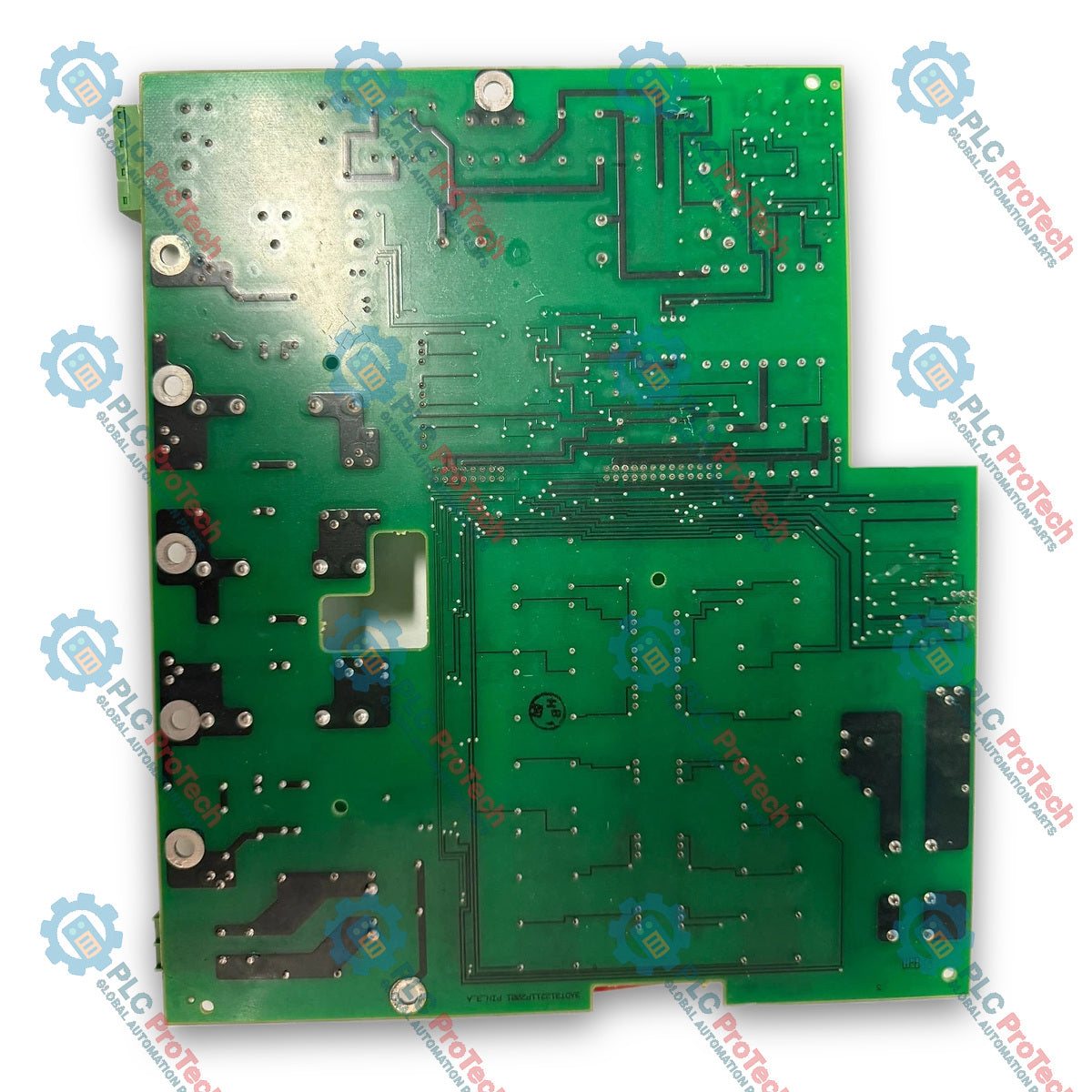

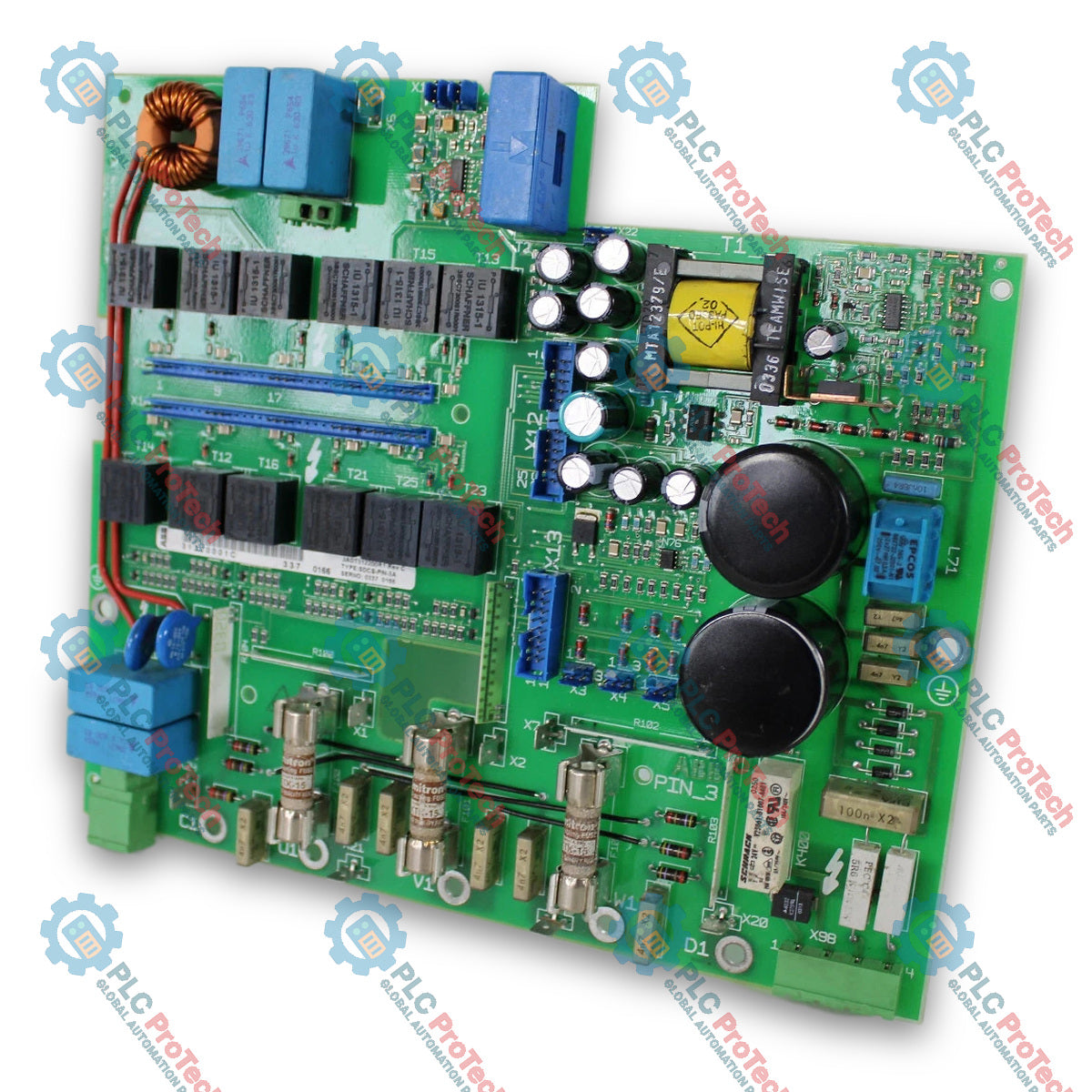

Die ABB SDCS-PIN-3A (Teilenummer 3ADT312200R1) ist eine spezialisierte Leistungsschnittstellenplatine für die Integration in ABB DCS 400 Thyristor-Leistungsstromrichtermodule. Sie befindet sich direkt zwischen der Hauptthyristor-Leistungsbrücke, den Hochspannungs-Rückmeldenetzwerken und der Steuerplatine SDCS-CON-3A und ermöglicht die Signalaufbereitung, die Weiterleitung von Zündimpulsen sowie die galvanisch getrennte Messung von Spannung und Strom in Zwei-Quadranten- (DCS 401) und Vier-Quadranten-Gleichstromantriebssystemen (DCS 402).

Als primäre interne Leistungsschnittstelle für die Baugrößen A1 bis A4 der DCS-400-Module verwaltet die SDCS-PIN-3A wichtige Signalwege für Niedrig- und Hochspannung. Sie übernimmt die Erfassung der Netzspannung, die Erkennung der AC-Netzfrequenz, die Auswertung der Phasenfolge und die Verteilung der Thyristor-Gate-Ansteuersignale. Durch die Umwandlung von Hochleistungs-Rückmeldesignalen in sichere, skalierte Analogeingänge für die Verarbeitung gewährleistet sie die Echtzeitregelung von Ank0|erspannung, Felderregung und Stromregelkreis.

Funktionen

• Verteilung der Zündimpulse: Weiterleitung der isolierten Zündimpulssignale, die von der Hauptsteuerplatine erzeugt werden, direkt an die Thyristormodule des Stromrichters.
• Integrierte Netz- und Spannungserfassung: Messung der 3-phasigen AC-Netzversorgungsspannung und der DC-Ankerausgangsspannung zur Systemspannungsregelung und Erkennung der Phasenfolge.
• Schnittstelle für die Elektronikversorgung: Verwaltung der einphasigen Hilfsversorgung (115 V AC bis 230 V AC) für den Betrieb der internen Steuerschaltung.
• Integrierte Strom- und Temperaturüberwachung: Schnittstelle für Stromrückmessungen und die Auswertung des Übertemperatursensors am Kühlkörper (PTC/Thermoschalter).
• Kompatibilität über mehrere Baugrößen: Eine native Platinenarchitektur für die Baugrößen A1, A2, A3 und A4 der DCS 400-Stromrichter mit Nennströmen von 20 A bis 1000 A.

Anwendungen

• ABB DCS 400 Gleichstromrichter-Module: Interne Stromversorgung, Gate-Ansteuerung und Verarbeitung von Rückmeldesignalen für die Thyristorantriebe DCS 401 (2-Quadranten) und DCS 402 (4-Quadranten).
• Ankerspannungs- und Feldleistungsschnittstelle: Echtzeit-Signalaufbereitung für die Drehzahlregelung von Gleichstrommotoren, die Regelung des Drehmomentstroms und automatische Feldschwächungsregelkreise.
• Industrielle Gleichstrommotorantriebe: Schnittstelle der Steuerelektronik für industrielle Gleichstromantriebssysteme zum Betrieb von Pumpen, Lüftern, Extrudern, Förderanlagen und schweren Industriemaschinen.

Technische Daten

Verbindungen / Schnittstellen

Installationsrichtlinien

1. Sicherheitsmaßnahme: Trennen und verriegeln Sie alle dreiphasigen Wechselstrom-Netzversorgungen, einphasigen Hilfsversorgungen und externen Feldsteuerungsversorgungen, bevor Sie die Abdeckung des DCS 400-Moduls öffnen.
2. Elektrostatische Entladung (ESD): Verwenden Sie beim Umgang mit der Ersatzplatine ein geerdetes ESD-Armband und eine antistatische Matte, um elektrostatische Schäden an empfindlichen CMOS-Schaltkreisen zu vermeiden.
3. Zugang zum Modul: Entfernen Sie die hellgraue Frontabdeckung (RAL 9002) des DCS 400-Umrichtermoduls, um den internen Kartenkäfig und den Stapel der Steuerplatinen freizulegen.
4. Kabelkennzeichnung: Kennzeichnen Sie vor dem Ausbau alle internen Flachbandkabel, Mehrfachstecker und Hochspannungsanschlussleitungen, um eine eindeutige Zuordnung beim Wiedereinbau sicherzustellen.
5. Montage der Hardware: Lösen Sie die Befestigungsschrauben vorsichtig und achten Sie darauf, dass nichtleitende Abstandshalter und Distanzstücke erhalten bleiben und ordnungsgemäß wieder eingesetzt werden. Befestigen Sie die Platine an den vom Hersteller vorgesehenen Befestigungspunkten.
6. Überprüfung der Verdrahtung: Stellen Sie sicher, dass alle Steckverbinder und Flachbandkabelstecker (X1–X14, X99) vollständig eingesteckt und sicher verriegelt sind.

Empfehlungen für die Inbetriebnahme

1. Überprüfung der Versorgungsspannung: Überprüfen Sie vor dem Anlegen der Netzspannung, dass die einphasige Hilfsversorgung am Klemmenblock X99 mit der Anschlusskonfiguration der Platine (115 V AC oder 230 V AC) übereinstimmt.
2. Prüfung im spannungslosen Zustand: Überprüfen Sie die ordnungsgemäßen Isolationsabstände zwischen den Hochspannungs-Messleitungen auf der Platine und benachbarten metallischen Bauteilen des Rahmens.
3. Einschalldiagnose: Legen Sie die Hilfsspannung an. Überwachen Sie die 7-Segment-Anzeige auf der angeschlossenen SDCS-CON-3A-Steuerplatine, um zu bestätigen, dass der interne Watchdog-Selbsttest ohne Versorgungs- oder Rücksetzfehler bestanden wird.
4. Parameterüberprüfung: Überprüfen Sie die Ankerspannung des Antriebs, die Feldspannung und die Nennparameter der Wechselstromversorgung in der DCS 400-Steuersoftware oder am Tastenfeld, bevor Sie die Zündausgänge der Thyristorbrücke aktivieren.
