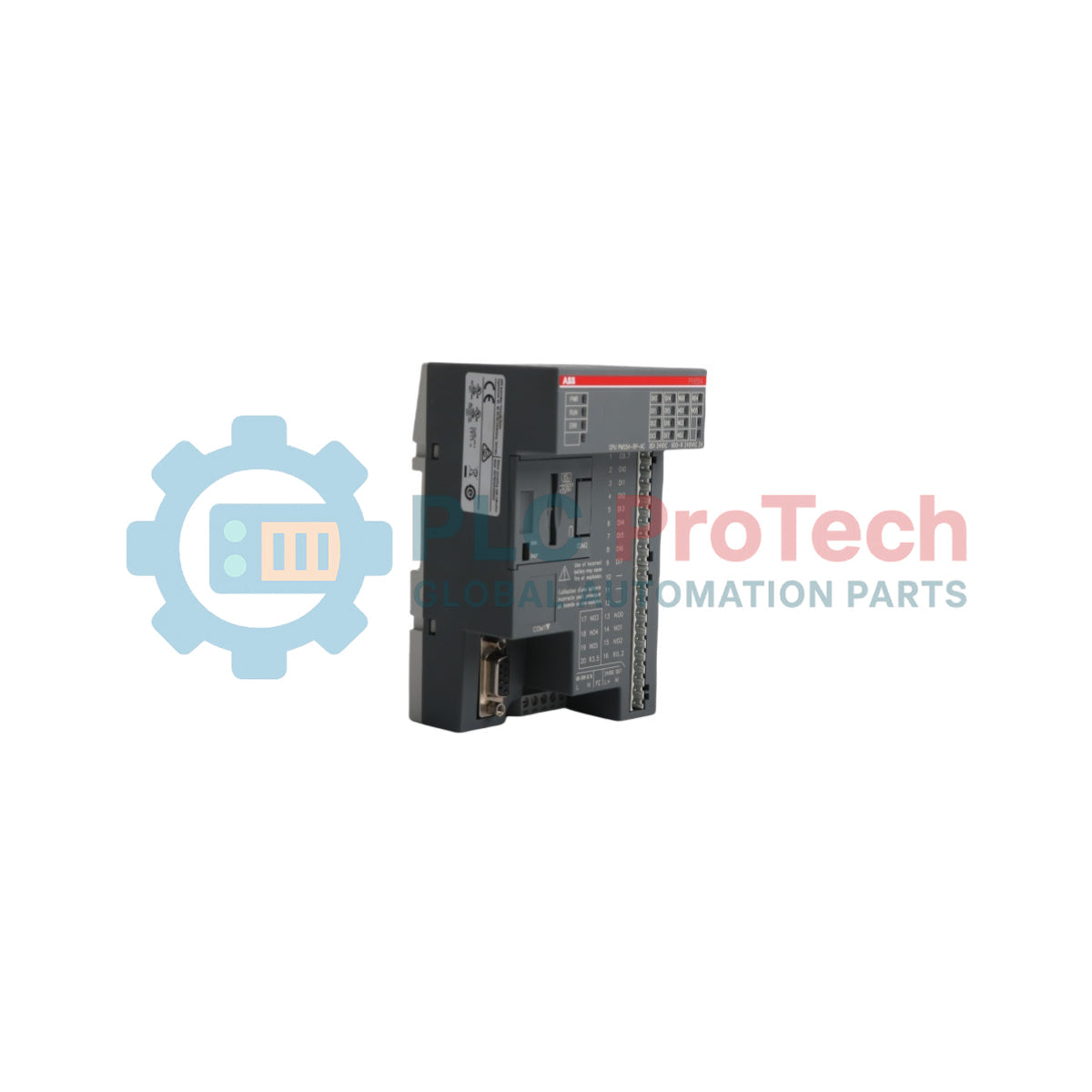

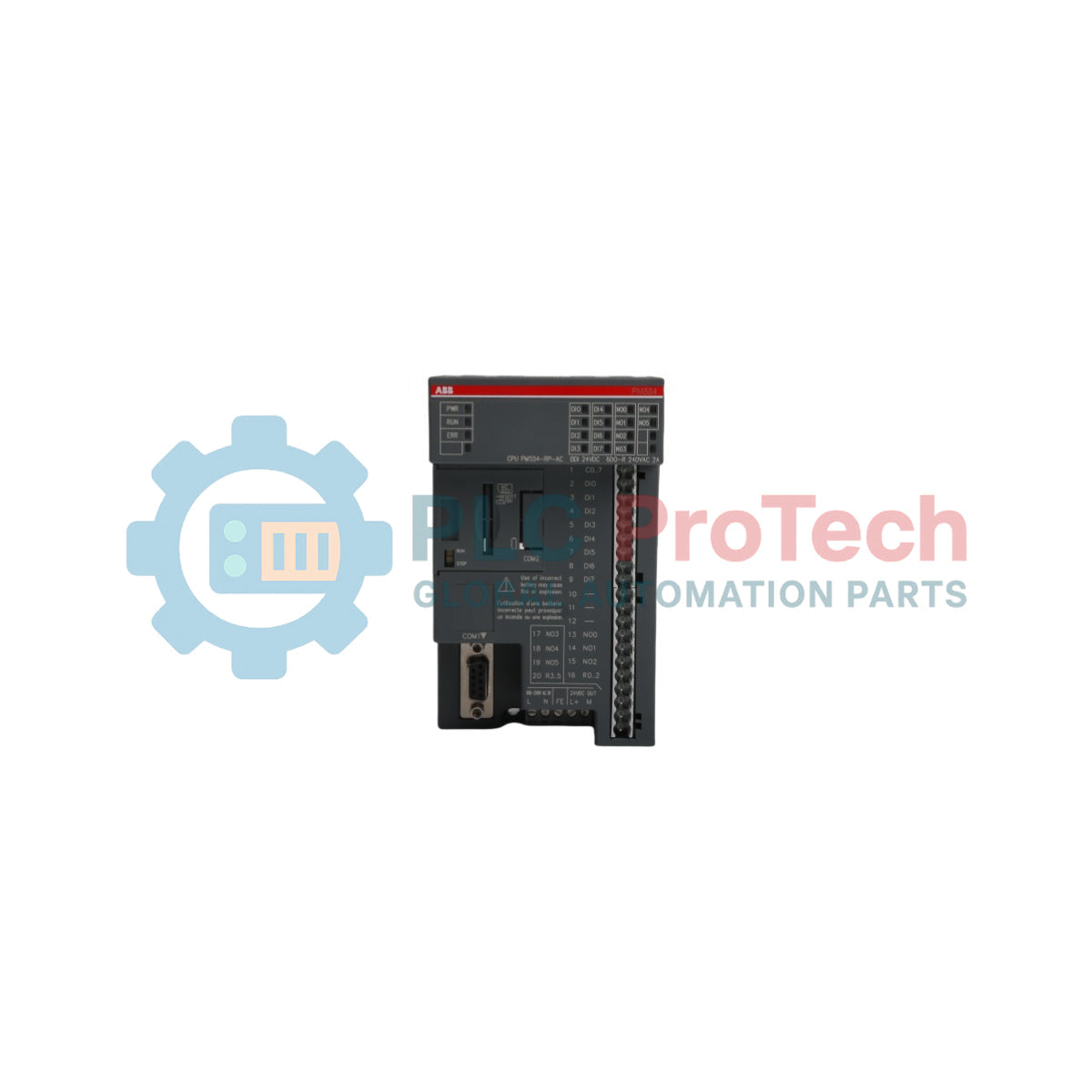

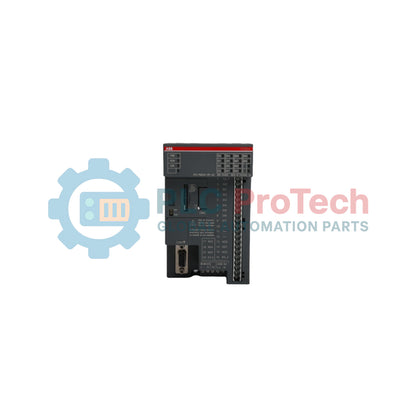

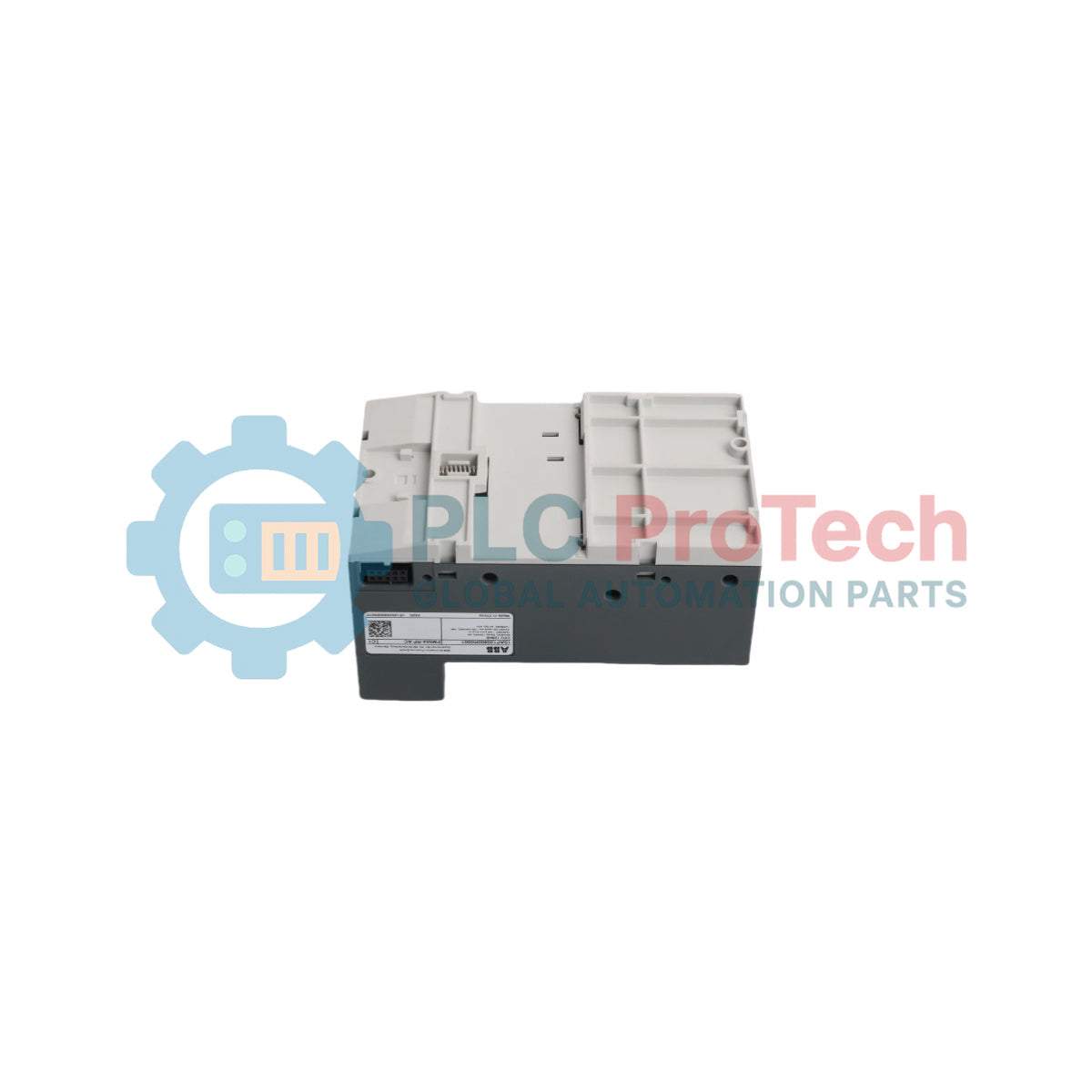

ABB PM554-RP-AC 1SAP120800R0001 AC500-eCo-SPS-Modul

Beschreibung

Das ABB PM554-RP-AC mit der Katalognummer 1SAP120800R0001 ist ein Prozessormodul für das speicherprogrammierbare Steuerungssystem (SPS) AC500-eCo. Es fungiert als zentrale Verarbeitungseinheit zur Ausführung der Anwenderlogik, Verwaltung von Prozessdaten und Steuerung automatisierter Abläufe in industriellen Maschinen- und Steuerungsumgebungen. Das Modul verfügt über einen 32-Bit-Freescale-ARM-Prozessor mit einer Taktfrequenz von 50 MHz und ermöglicht eine zuverlässige Rechenleistung für zeitkritische Automatisierungsanwendungen.

Ausgestattet mit integrierten digitalen E/A umfasst dieser Controller 8 digitale Eingänge und 6 digitale Relaisausgänge. Er bietet 128 kB Flash-EPROM-Programmspeicher und eine dedizierte nichtflüchtige Speicherkonfiguration zur Erhaltung wichtiger Anwendungsparameter während Stromausfällen. Für Erweiterungen und die Anbindung von Peripheriegeräten verfügt das Gerät über eine integrierte serielle RS-485-Kommunikationsschnittstelle (COM1) sowie zwei Optionssteckplätze für zusätzliche Funktionen und ermöglicht dadurch eine flexible Anpassung des Systems.

Funktionen

• Integrierte Steuerungsverarbeitung: Verwendet einen 32-Bit-Freescale-ARM-Prozessor mit 50 MHz, um deterministische Ausführungszeiten bei unterschiedlichen Programmlasten zu gewährleisten.
• Integrierte digitale E/A: Verfügt direkt auf dem Modul über 8 digitale Eingänge und 6 digitale Relaisausgänge, wodurch der unmittelbare Bedarf an zusätzlicher Erweiterungshardware reduziert wird.
• Robuste Speicherarchitektur: Bietet 128 kB Flash-EPROM-Programmspeicher, 10 kB VAR-Datenspeicher, 1 kB VAR-RETAIN-Datenspeicher, der im Flash gepuffert wird, sowie 2 kB %MB-Datenspeicher.
• Flexible Kommunikationsschnittstelle: Verfügt über eine integrierte serielle COM1-RS-485-Schnittstelle mit konfigurierbaren Übertragungsraten von 1,2 bis 187,5 kBit/s.
• Erweiterbares Layout: Mit zwei Optionssteckplätzen zur Integration zusätzlicher Komponenten wie einer Echtzeituhr oder weiterer Kommunikationsadapter.
• Industrietaugliches Design: Untergebracht in einem kompakten, robusten Gehäuse mit der Klassifizierung V-2 gemäß den UL-94-Normen und der Schutzart IP 20.

Anwendungen

• Fabrikautomation und Steuerung kundenspezifischer Maschinen
• Pumpensteuerungssysteme sowie Wasser- und Abwassermanagement
• Materialtransportanlagen und Fördertechnikautomation
• Gebäudeautomationssysteme einschließlich HLK- und Klimainfrastruktur
• Verpackungs- und Kleinmontagemaschinen

Technische Daten

Installationsrichtlinien

• Anforderungen an die Stromversorgung: Stellen Sie sicher, dass die Eingangsspannung im sicheren Bereich von 100 V AC bis 240 V AC (-15 %, +10 %) bleibt und die Frequenz zwischen 47 Hz und 62,4 Hz liegt, um Geräteschäden zu verhindern.
• Schutzerdung und Masse: Das Gerät verwendet ein Funktionserdungskonzept (FE) für eine optimale EMV-Leistung. Verbinden Sie alle Metallteile, DIN-Schienen, Befestigungsschrauben und Kabelschirme mit einem gemeinsamen Erdungspunkt, beispielsweise einer Potentialausgleichsschiene. Signalmasse (SGND oder GND) muss von Kabelschirmen oder FE isoliert bleiben, sofern nicht ausdrücklich anders angegeben.
• Montage-Derating: Bei Auswahl einer vertikalen Montageposition anstelle einer standardmäßigen horizontalen Installation sinkt die zulässige maximale Betriebstemperatur von 60 degC auf 40 degC, und die Gesamt-Ausgangslast pro Gruppe muss auf 50 % reduziert werden.
• Mechanische Befestigung: Sicher auf einer 35-mm-Hutprofilschiene gemäß IEC 60715 montieren oder mit M4-Schrauben befestigen, die mit einem Anzugsdrehmoment von 1,2 Nm angezogen werden.
• Verdrahtungskonfigurationen: Verwenden Sie die richtige Leitergröße und geeignete Temperaturklassifizierungen für die Klemmen, um Übertemperaturbedingungen und mögliche Schäden an den Anschlusswegen des Moduls zu verhindern.
