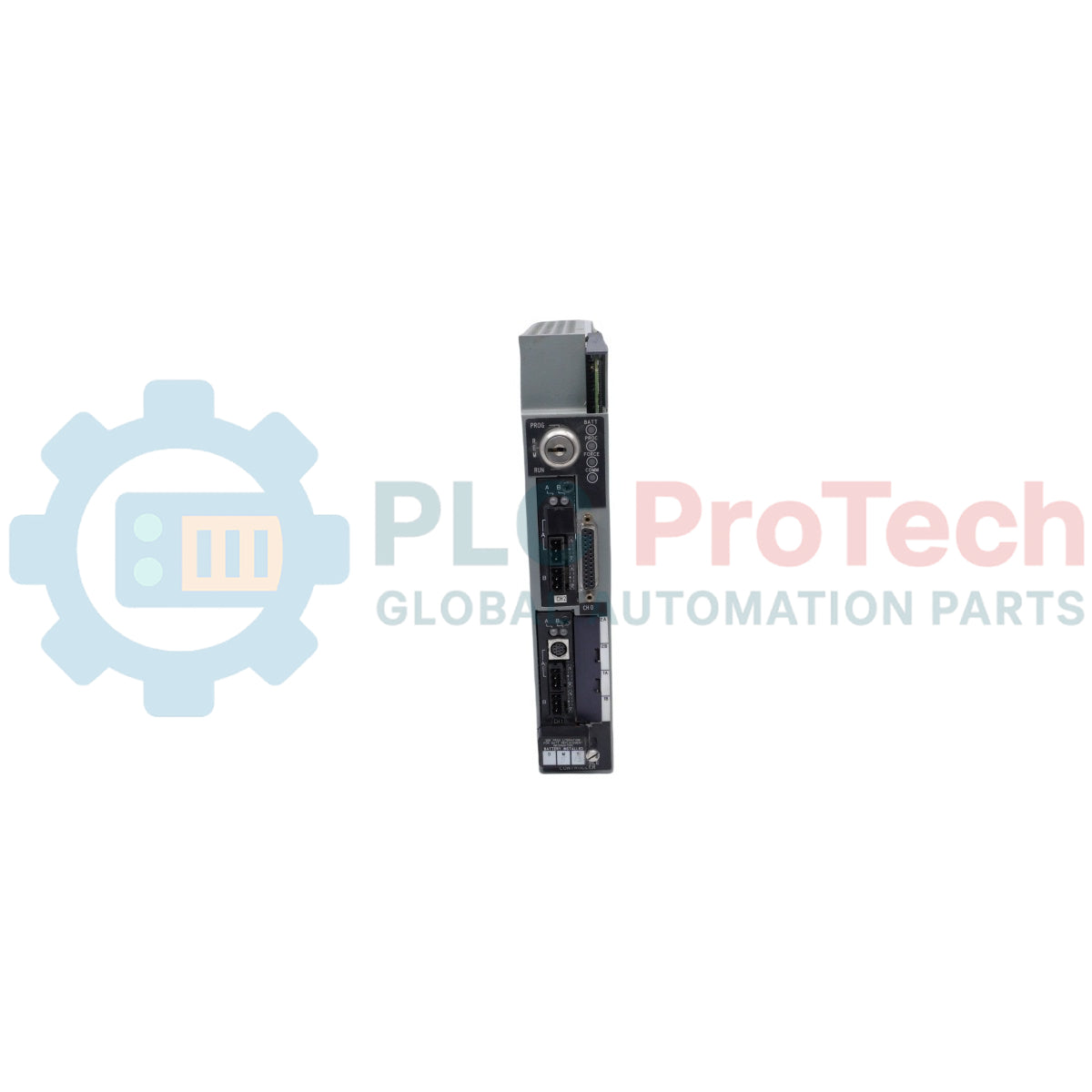

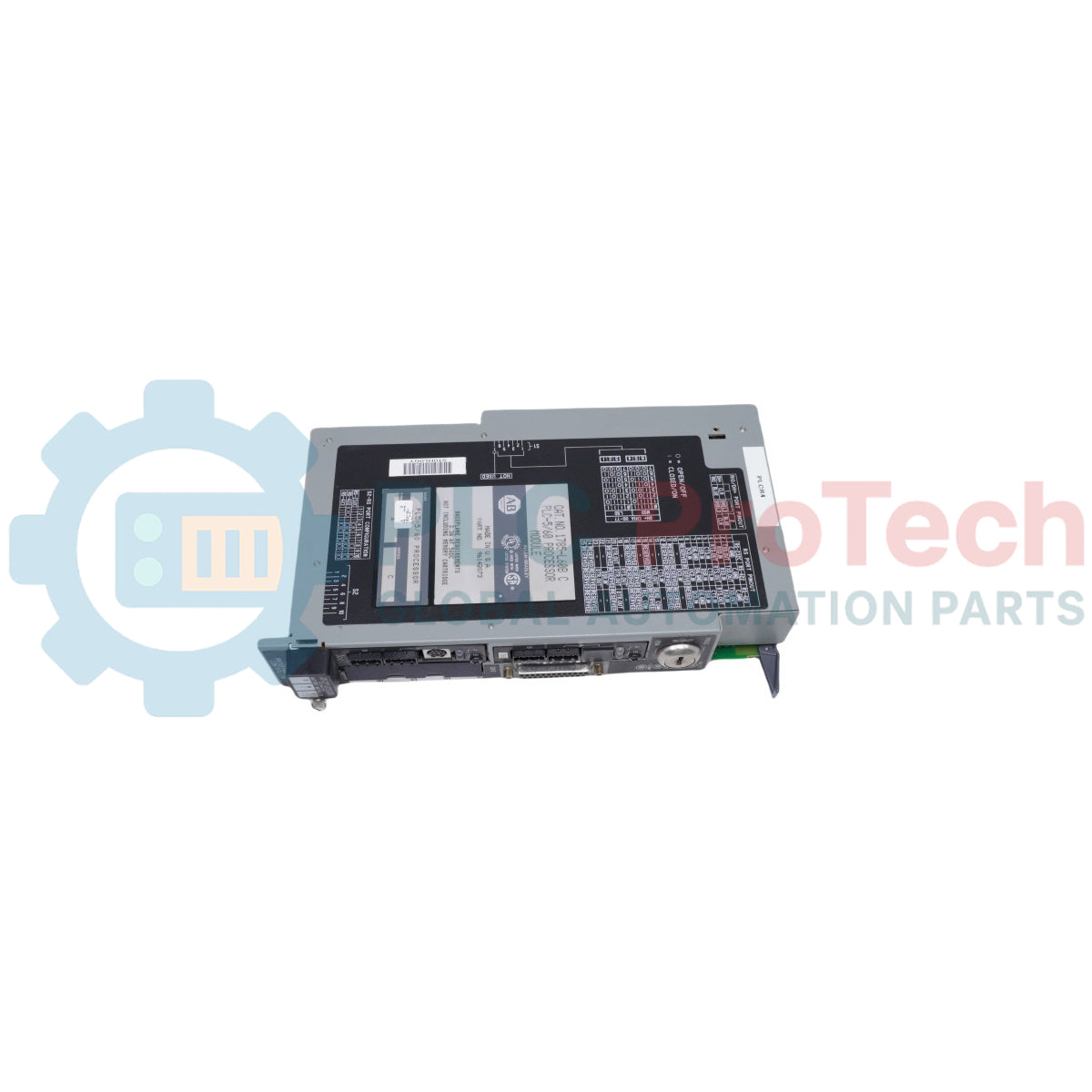

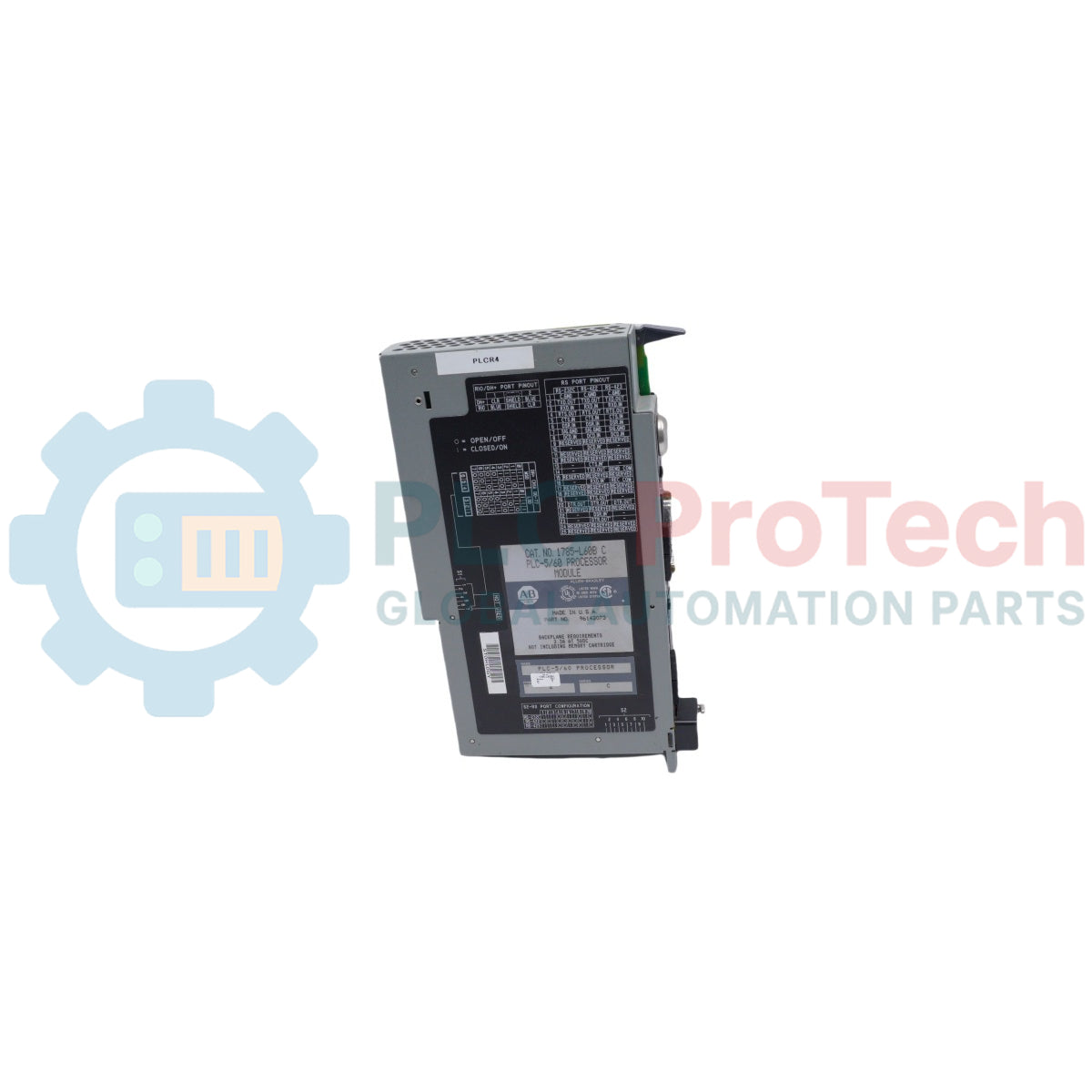

Allen-Bradley 1785-L60B Erweiterte programmierbare PLC-5-Steuerung

Der Allen-Bradley 1785-L60B ist eine leistungsfähige speicherprogrammierbare Steuerung, die für robuste Steuerungsaufgaben in industriellen Automatisierungsanwendungen mittlerer bis großer Größenordnung entwickelt wurde. Als Teil der zuverlässigen Allen-Bradley-PLC-5-Produktlinie bietet dieses Modul bis zu 64K Wörter batteriegepufferten statischen RAM-Speicher und steuert bis zu 3072 Eingangs- und Ausgangssignale oder im komplementären Modus bis zu 3072 Eingänge und 3072 Ausgänge. Der für die Installation in einem lokalen Chassis-Steckplatz ausgelegte 1785-L60B unterstützt Remote-, lokale und erweitert-lokale I/O-Konfigurationen und bietet schnelle Verarbeitung sowie umfangreiche Kommunikationsnetzwerkfunktionen für anspruchsvolle Fertigungsabläufe.

Systemfunktionen und Kommunikation

Der Prozessor 1785-L60B bietet mit seinen integrierten physischen Schnittstellen außergewöhnliche Flexibilität. Er verfügt über vier (4) DH+/Remote-I/O-Ports, die entweder als I/O-Scanner oder Adapter konfiguriert werden können, sowie über zwei Programmierschnittstellen mit runden 8-poligen Mini-DIN-Steckverbindern, die ebenfalls das DH+-Protokoll unterstützen können. Für die serielle Kommunikation unterstützt ein einzelner 25-poliger D-Sub-Steckverbinder, der für die physikalischen Standards RS-232, RS-423 und RS-422A konfiguriert werden kann, die Kommunikation über DF1-Halbduplex, DF1-Vollduplex und ASCII. Dadurch ist das Gerät in hohem Maße mit älteren und modernen Automatisierungsarchitekturen, übergeordneten SCADA-Systemen und Endgeräten kompatibel.

Funktionen

• Erweiterte Kapazität: Verwaltet bis zu 24 I/O-Racks und unterstützt bis zu 93 I/O-Chassis insgesamt, darunter bis zu 92 Remote-I/O-Chassis.
• Integrierter Speicher: Enthält 64 Kilowörter batteriegepufferten statischen Standardspeicher für Anwenderprogramme und Systemdatentabellen.
• EEPROM-Unterstützung: Bietet Programmsicherung über Optionssteckplätze mit den Speichermodulen 1785-ME16 (16K Wörter), 1785-ME32 (32K Wörter), 1785-ME64 (64K Wörter) und 1785-ME100.
• Flexible Adressierung: Unterstützt Hardwareadressierungsmodi mit 2 Steckplätzen, 1 Steckplatz und halbem Steckplatz, um Chassis-Steckplätze optimal zu nutzen und Kombinationen aus 8-Punkt-, 16-Punkt- und hochdichten 32-Punkt-I/O-Modulen zu koordinieren.
• Klare Diagnose: Integrierte LED-Anzeigen an der Vorderseite zeigen Statusinformationen in Echtzeit an, darunter BATT (niedriger Batteriestand), RUN/FAULT (Modulstatus), FORCE (I/O-Forcierung aktiv) und COMM (Kommunikation von Kanal 0).

Anwendungen

• Automobilmontagelinien und Fertigungszellen
• Steuerung von Wasser- und Abwasseraufbereitungsanlagen
• Chargenverarbeitung in der Lebensmittel- und Getränkeindustrie
• Materialhandhabungs- und Förderbandsysteme
• Hilfssteuerung für Energieerzeugung und -verteilung

Technische Spezifikationen

Installationsrichtlinien

1. Platzierung des Chassis: Installieren Sie den Prozessor im äußersten linken Steckplatz Ihres universellen 1771-E/A-Chassis. Richten Sie die Kartenführungen aus und schieben Sie das Modul fest in Position, bis die Verriegelungen einrasten.
2. Abstände und Kühlung der Rückwand: Halten Sie ausreichende Abstände um das E/A-Chassis ein, um die Luftzirkulation zu ermöglichen. Die Betriebstemperatur muss zwischen 0 und 60 °C liegen, um lokale thermische Belastungen zu verhindern.
3. Erdung: Verbinden Sie die Gehäuseerdungsklemme sicher mit einem Erdungspfad zur Erde mit niedriger Impedanz. Stellen Sie sicher, dass alle Metallrückwände von Farbe befreit und ordnungsgemäß elektrisch verbunden sind.
4. Verkabelung und Medien:
   • Verwenden Sie für DH+/RIO-Netzwerke blaue Schlauchkabel vom Typ 1770-CD oder Belden 9463.
   • Stellen Sie sicher, dass Standard-Abschlusswiderstände (150 Ohm oder 82 Ohm, abhängig von der Baudrate) an beiden physischen Enden der Stammleitung installiert sind.
   • Verlegen Sie Kommunikationskabel entfernt von Hochspannungs-Motorleitungen, um EMI/RFI-Störungen zu minimieren.
5. Batterieinstallation: Verbinden Sie vor der Inbetriebnahme den internen 1770-XYC-Lithiumbatterie-Steckverbinder, um Datenverlust im Offline-Zustand zu verhindern.

Konformität und Zertifizierungen

• UL-gelistet
• C-TICK-zertifiziert
• CE-gekennzeichnet
• CSA-zertifiziert
