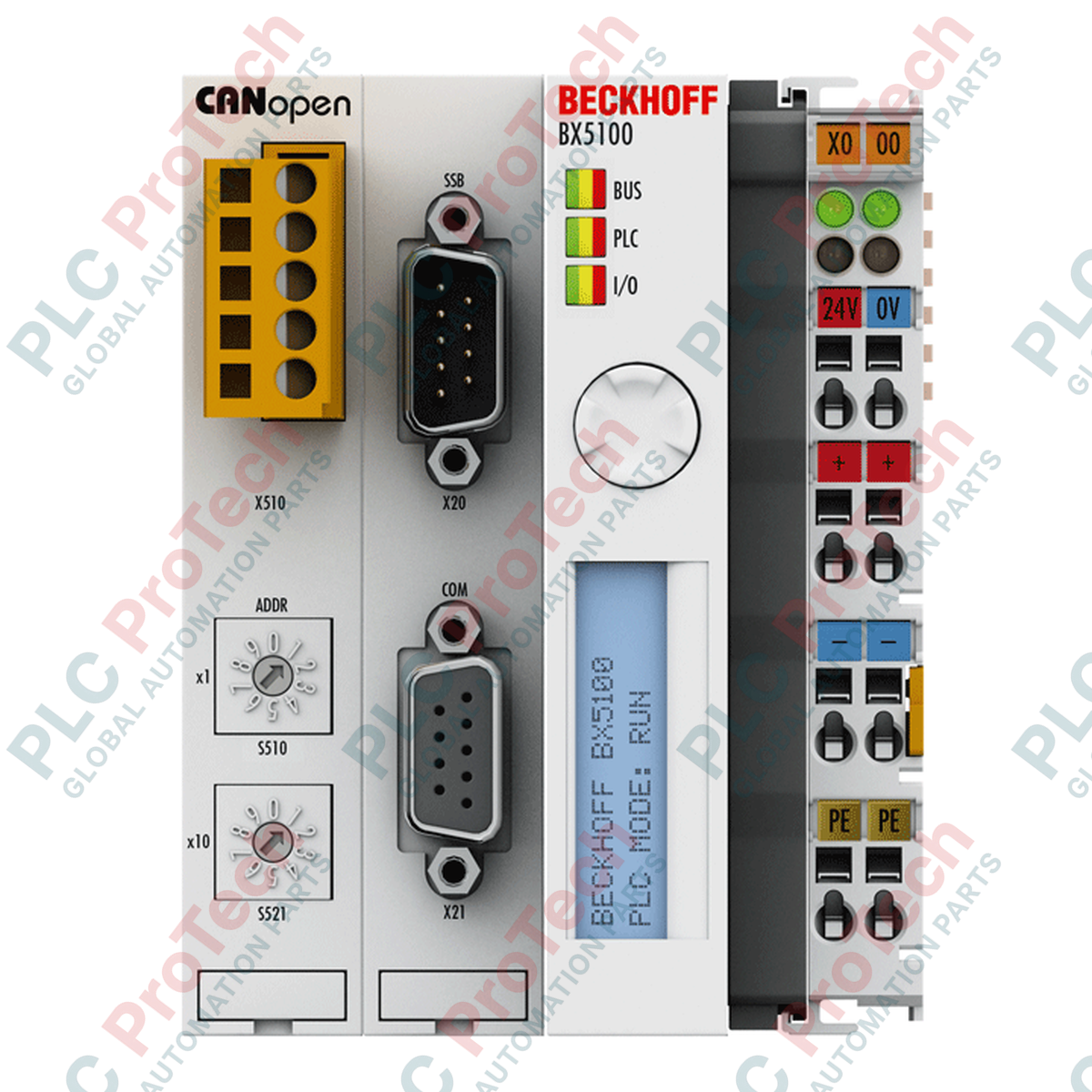

Beckhoff BX5100 CANopen-Busklemmen-Controller

SKU BX5100

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: BX5100
Herkunftsland:Deutschland
Produkttyp: Busklemmen-Controller
Zahlung: T/T, Western Union
Gewicht: 250g
Abmessungen: 81 mm × 100 mm × 90 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der für dezentrale Automatisierungs- und Steuerungsaufgaben entwickelte Beckhoff BX5100 ist ein leistungsstarker CANopen-Busklemmen-Controller mit integriertem SPS-Laufzeitsystem. Dieser intelligente Controller verbindet modulare Busklemmen mit übergeordneten Feldbusnetzwerken und ermöglicht die autonome Ausführung von Programmen nach IEC 61131-3. Das Gerät arbeitet zuverlässig als eigenständiger lokaler Controller oder als Station mit verteilter Intelligenz innerhalb komplexer industrieller Netzwerkarchitekturen.

Der Controller verarbeitet lokale Eingangs-/Ausgangssignale äußerst effizient und nutzt ein robustes SPS-Laufzeitsystem, das komplexe Regelkreise ausführen kann. Er verfügt über dedizierte Speicherbereiche für Programme und Daten sowie über nichtflüchtige Speicherzuweisungen zum Schutz remanenter und persistenter Daten. Die Netzwerkkommunikation erfolgt über eine standardmäßige 5-polige CANopen-Schnittstelle, während zusätzliche serielle Schnittstellen die lokale Diagnose, Programmierung und Integration von Peripheriesystemen ermöglichen.

Merkmale

Integriertes TwinCAT-SPS-Laufzeitsystem mit Unterstützung aller standardisierten Programmiersprachen nach IEC 61131-3 (IL, LD, FBD, SFC, ST).
Schnelle Programmausführung mit einer typischen SPS-Zykluszeit von etwa 1 ms für 1.000 Anweisungen.
Zwei serielle Schnittstellen (COM1 und COM2) mit Unterstützung der physikalischen Schnittstellenschichten RS232 und RS485.
Integrierter Smart System Bus (SSB) zum Anschluss nachgeschalteter Peripheriegeräte und Erweiterungsmodule.
Lokale Benutzeroberfläche mit beleuchtetem FSTN-Display mit 2 × 16 Zeichen und integriertem Joystick-Schalter zur Parametrierung und Diagnose.
Batteriegepufferte Echtzeituhr zur Speicherung von Systemdatum und -uhrzeit.
Flexible E/A-Erweiterung für bis zu 64 lokale Busklemmen direkt oder bis zu 255 Klemmen mithilfe von K-Bus-Erweiterungssystemen.

Anwendungen

Dezentrale Prozesssteuerung in Wasseraufbereitungs- und Abwasserbehandlungsanlagen.
Modulare Maschinensteuerungssysteme in der Verpackungs- und Materialhandhabungstechnik.
Verteilte Datenerfassung und -verarbeitung in Netzwerken der Fabrikautomation.
Überwachung und Steuerung von Hilfssystemen in Kraftwerken.

Technische Daten

Hersteller	Beckhoff
Bestellnummer / Modell	BX5100
Programmierschnittstelle	TwinCAT (über Programmierschnittstelle oder Feldbus)
Programmspeicher	256 kByte
Datenspeicher	256 kByte
Remanente Daten	2 kByte
Permanente Daten	1 kByte
Laufzeitsystem	1 SPS-Task
Kapazität lokaler Busklemmen	64 (bis zu 255 mit K-Bus-Erweiterung)
Max. Prozessabbild	2048 Byte Eingang und 2048 Byte Ausgang
Feldbusschnittstellen	1 x CANopen (5-poliger offener Stecker)
Serielle Schnittstellen	COM1: 1 x RS232, COM2: 1 x RS232 oder RS485
Stromversorgung	24 V DC (-15 % / +20 %)
Eingangsstrom	140 mA + (Gesamtstrom des K-Bus)/4, max. 500 mA
K-Bus-Versorgungsstrom	1450 mA
Leistungskontakte	Max. 24 V DC / max. 10 A
Elektrische Isolierung	500 V (Leistungskontakt / Versorgungsspannung)
Betriebstemperatur	-25 bis +60 °C
Lagertemperatur	-40 bis +85 °C
Relative Luftfeuchtigkeit	95 %, nicht kondensierend
Schutzart	IP20
Abmessungen (B x H x T)	81 mm x 100 mm x 90 mm
Gewicht	Ca. 250 g

Anschlüsse und Schnittstellen

Schnittstelle / Klemme	Typ / Funktion
CANopen-Port	5-poliger offener Stecker für die Feldbuskommunikation
COM1	RS232-Schnittstelle für Programmierung und lokale Diagnose
COM2	Konfigurierbare RS232- oder RS485-Schnittstelle für Peripheriegeräte
Spannungseingang	24-V-DC-Anschlusspunkte für Elektronik und Leistungskontakte
K-Bus	Rückseitige Kontakte zur direkten Erweiterung der Bus-Terminal-Rückwand

Installationsrichtlinien

Montieren Sie das Modul horizontal auf einer standardmäßigen 35-mm-DIN-Schiene (gemäß EN 60715) mithilfe des integrierten Verriegelungsmechanismus.
Stellen Sie sicher, dass bei allen nebeneinander angeordneten Klemmenausrichtungen das integrierte Doppelnut- und Schlüsselsystem für eine stabile mechanische Integrität verwendet wird.
Verwenden Sie für den elektrischen Anschluss massive, mehrdrähtige oder mit Aderendhülsen versehene Leiter mit einem Querschnitt von 0,08 bis 2,5 mm² (bzw. 0,14 bis 1,5 mm² mit Aderendhülse).
Halten Sie bei allen Feldverdrahtungen vor dem Einführen in die federbetätigten Anschlussklemmen eine Abisolierlänge von 8 bis 9 mm ein.
Stellen Sie sicher, dass die Umgebungsbedingungen innerhalb des angegebenen Betriebstemperaturbereichs von -25 bis +60 °C bleiben und die Lüftungswege frei sind.

Konformität und Zertifizierungen

CE
UL

FAQ

Welche Programmierumgebung ist mit dem Beckhoff BX5100 kompatibel?

Der Beckhoff BX5100 wird mit dem Softwaresystem TwinCAT programmiert, das alle fünf standardisierten Sprachen gemäß IEC 61131-3 unterstützt, darunter Strukturierter Text (ST) und Kontaktplan (LD).

Wie viele I/O-Klemmen können maximal an den BX5100 angeschlossen werden?

Der Controller unterstützt bis zu 64 Beckhoff-Busklemmen direkt an seinem integrierten lokalen Bus. Durch die Implementierung eines K-Bus-Erweiterungssystems kann diese Zahl auf bis zu 255 Busklemmen erweitert werden.

Verfügt der BX5100 über einen integrierten Speicherschutz bei Stromausfällen?

Ja, der BX5100 verfügt über einen dedizierten nichtflüchtigen Speicher mit 2 kByte remanentem Datenspeicher und 1 kByte persistentem Datenspeicher, um kritische Parameter bei einem Stromausfall zu erhalten.

Welche lokalen Diagnosefunktionen sind direkt an der Hardware des BX5100 verfügbar?

Er ist mit einem hintergrundbeleuchteten FSTN-Display mit 2 × 16 Zeichen, einem Navigations-Joystickschalter und Diagnose-LEDs für den Status der Stromversorgung sowie die K-Bus-Aktivität ausgestattet.
