Beschreibung

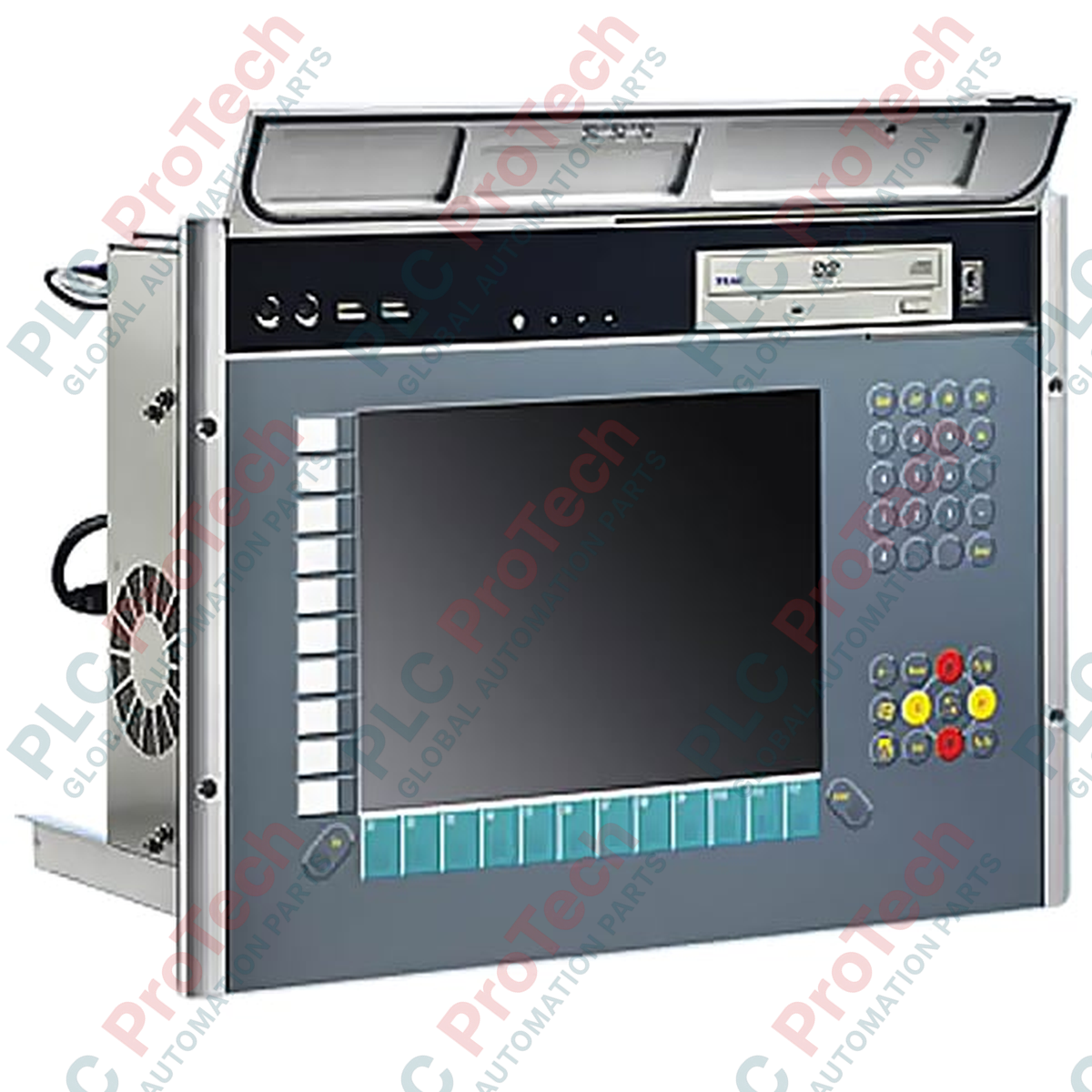

Der BECKHOFF C3330-0060 ist ein leistungsstarker integrierter 19-Zoll-Panel-PC für anspruchsvolle industrielle Steuerungs- und HMI-Anwendungen. Das Gerät ist für die nahtlose Integration in Schaltschränke oder standardmäßige 19-Zoll-Racks ausgelegt, belegt 9 Höheneinheiten (RU) und verfügt über ein besonders robustes, für industrielle Umgebungen optimiertes Gehäuse. Mit seinem für Standard-ATX-Motherboards ausgelegten Prozessorkern mit 7 Steckplätzen bietet der PC eine hohe Rechenleistung und umfangreiche Skalierbarkeit für Automatisierungs- und Systemmanagementaufgaben.

Der BECKHOFF C3330-0060 wurde mit Blick auf eine einfache Wartung entwickelt und lässt sich vollständig von vorne öffnen. Diese einzigartige Architektur ermöglicht dem Wartungspersonal den Zugriff auf alle wichtigen internen Komponenten, einschließlich Laufwerken, Arbeitsspeicher und Erweiterungssteckplätzen, ohne das gesamte Gerät aus seinem Rack-Einbau ausbauen zu müssen. Werkzeuglos betätigte Kartenhalter sichern die internen Komponenten, minimieren Ausfallzeiten und gewährleisten auch unter mechanischer Belastung eine hohe Betriebssicherheit.

Die strukturelle Integrität dieses PCs wird durch seine Widerstandsfähigkeit gegenüber Umwelteinflüssen ergänzt. Er verfügt über eine Frontblende gemäß IP65 zum Schutz vor dem Eindringen von Staub und Flüssigkeiten in rauen Fertigungsumgebungen sowie ein Gehäuse auf der Rückseite gemäß IP20 für den Einbau in Schaltschränke. Dank der vielseitigen Erweiterungsmöglichkeiten eignet sich das System für komplexe Steuerungsaufgaben, die spezielle PCI- oder PCI-Express-Karten erfordern.

Funktionen

• Integriertes 19-Zoll-Gehäuse, optimiert für Standardkonfigurationen mit 9 Höheneinheiten (RU).
• Von vorne zugängliche Gehäusearchitektur für vereinfachte Systemwartung und Upgrades.
• Prozessorkern mit 7 Steckplätzen, kompatibel mit ATX-Motherboards mit hoher Kapazität.
• Umfangreiche Erweiterungsmöglichkeiten mit 3 PCI-Steckplätzen voller Länge und 4 PCI-Express-Steckplätzen (für Kartenlängen bis zu 240 mm).
• Werkzeuglose Kartenhalter, die dafür ausgelegt sind, ein Verrutschen der Karten in vibrationsgefährdeten Umgebungen zu verhindern.
• IP65-Umgebungsschutz an der Vorderseite gegen Staub und Spritzwasser.

Anwendungen

• Zentrale Anlagenvisualisierung und fortschrittliche SCADA-Systeme.
• Mensch-Maschine-Schnittstelle (HMI) auf Maschinenebene für komplexe Produktionssysteme.
• Industrielle Datenerfassung und Hochgeschwindigkeits-Kommunikationsrouting.
• Rechner für Schaltschranksteuerungen in der Fabrikautomation und Automobilfertigung.

Technische Daten

Allgemeines und Mechanik

Elektrik und Erweiterung

Umgebung und Normen

Installationsrichtlinien

1. Stellen Sie sicher, dass die Stromquelle vollständig spannungsfrei geschaltet ist, bevor Sie mit der Installation oder Montage beginnen.
2. Überprüfen Sie, dass die Maße des Schrankausschnitts exakt den Anforderungen von 482,7 mm x 400 mm (9 Rack-Einheiten) entsprechen.
3. Montieren Sie den PC mithilfe der Befestigungspunkte an der Frontabdeckung im Rack und befestigen Sie ihn so, dass eine ordnungsgemäße IP65-Abdichtung zur Montagefläche gewährleistet ist.
4. Stellen Sie rund um den IP20-geschützten hinteren Bereich des Gehäuses ausreichend Belüftungsfreiraum sicher, damit die Betriebstemperatur im Bereich von 0 bis 55 °C bleibt.
5. Öffnen Sie die Frontabdeckung nur bei erforderlichen Wartungsarbeiten und stellen Sie nach dem Schließen sicher, dass alle Frontverriegelungen ordnungsgemäß eingerastet sind, damit der Schutz gegen das Eindringen an der Frontseite erhalten bleibt.
