Beschreibung

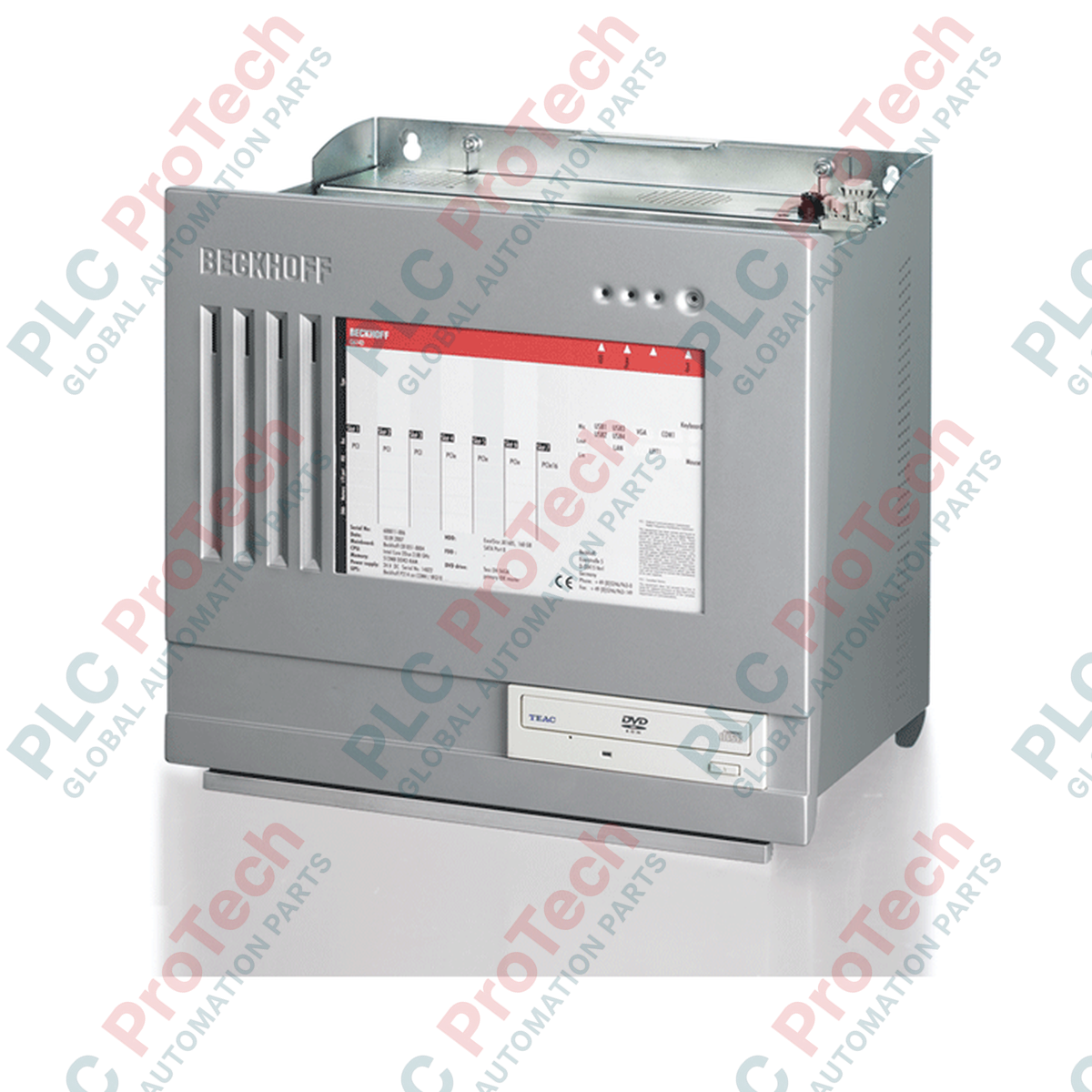

Für anspruchsvolle industrielle Steuerungsaufgaben bietet der Beckhoff C6140-0060 eine robuste, im Schaltschrank montierbare Verarbeitungsplattform. Dieser industrielle PC mit 7 ATX-Steckplätzen ist für die Installation in Schaltschränken ausgelegt. Alle Anschlussschnittstellen befinden sich auf der Oberseite des Geräts, was die Verkabelung vereinfacht und den Zugang erleichtert. Dank der auf hohe Verfügbarkeit optimierten Bauweise können Bediener problemlos auf Laufwerke und steckbare Erweiterungskarten zugreifen. Die Frontblende zeigt den Systemstatus deutlich über integrierte LEDs an und verfügt über eine geschützte manuelle Reset-Taste sowie detaillierte Beschriftungen zur Hardwarekonfiguration.
Die grundlegende ATX-Motherboard-Architektur des C6140-0060 ist mit Intel-Prozessoren der 4. Generation kompatibel, von Pentium-Dual-Core-Prozessoren bis hin zu leistungsstarken Core-i7-Quad-Core-Konfigurationen. Diese Skalierbarkeit entspricht direkt den Leistungsklassen von TwinCAT 3 (von TC3: 50 bis TC3: 80) und ermöglicht eine präzise Abstimmung der Ressourcen auf Anwendungen in den Bereichen SPS, CNC und Bewegungssteuerung. Integrierte werkzeuglose Kartenhalter sichern Erweiterungsmodule gegen industrielle Vibrationen und beschleunigen zugleich Wartungsarbeiten und Hardware-Upgrades.
Merkmale
- Industrielles ATX-Motherboard mit 7 Steckplätzen, optimiert für Schaltschränke.
- Werkzeuglose Kartenhalter erleichtern die Installation und Fixierung von Erweiterungskarten.
- Alle externen Schnittstellen und Stromanschlüsse befinden sich auf der Oberseite.
- Integrierter SATA-RAID-1-Controller mit Intel Rapid Storage Technology.
- Frontseitig zugängliche Status-LEDs und eine versenkte Reset-Taste.
- Schutzart IP20 mit effizientem passivem und aktivem internem Wärmemanagement.
Anwendungen
- Hochgeschwindigkeitsverarbeitung für SPS und CNC im Maschinenbau.
- Verteilte SCADA- und HMI-Hoststationen in der Fertigung.
- Bewegungssteuerung und Integration mehrachsiger Robotik.
- Prüfstände und Echtzeit-Datenerfassungssysteme.
Technische Daten
Hersteller
| Beckhoff |
Teilenummer / Modell
| C6140-0060 |
Produkttyp
| Industrieller Schaltschrank-PC |
Gehäusebauform
| Industrieller PC mit 7 Steckplätzen, ATX |
Prozessor (Standardkonfiguration)
| Intel Pentium G3320TE, 2,3 GHz (2 Kerne, TC3: 50) |
Prozessoroptionen
| Intel Core i3, i5 oder i7 der 4. Generation |
Arbeitsspeicher
| 2 GB DDR3L-RAM (erweiterbar auf bis zu 32 GB) |
Grafik
| Integrierte Intel-Grafik mit 2 x DVI- und 1 x DisplayPort-Schnittstelle |
Erweiterungssteckplätze
| 2 x PCIe x1, 1 x PCIe x4, 1 x PCIe x16, 3 x PCI |
Unterstützung für PCI-Karten
| Länge bis zu 270 mm (PCI-Steckplätze), Länge bis zu 240 mm (PCIe-Steckplätze) |
Speichertechnologie
| 3,5-Zoll-Festplatte (HDD) mit 1 TB und Unterstützung für SATA RAID 1 on-board |
Ethernet-Schnittstellen
| Dualer 100/1000BASE-T-Ethernet-Controller on-board (2 x RJ45) |
Serielle Anschlüsse
| 4 x RS232 on-board (1 externer D-Sub-9-Anschluss) |
USB-Anschlüsse
| 10 x USB 2.0 (2 externe Anschlüsse), 2 x USB 3.0 (externe Anschlüsse) |
Anschlüsse für E/A-Geräte
| PS/2-Tastaturbuchse, PS/2-Mausbuchse |
Netzteil
| 100 bis 240 V AC, gesamter Spannungsbereich |
Schutzklasse
| IP20 |
Betriebstemperatur
| 0 bis 55 degC |
Abmessungen (W x H x T)
| 383 mm x 362 mm x 265 mm |
Gewicht
| 14 kg (Grundkonfiguration) |
Anschlüsse und Schnittstellen
| Schnittstellentyp |
Details zu den Anschlussmöglichkeiten |
Netzwerk
| 2 x RJ45-Gigabit-Ethernet-Anschlüsse (100/1000BASE-T) |
Videoausgang
| 2 x DVI-Anschlüsse, 1 x DisplayPort |
USB-Anschlüsse
| 2 x USB 3.0 Typ A, 2 x USB 2.0 Typ A |
Serielle Kommunikation
| 1 x RS232 (9-poliger D-Sub-Stecker) |
Legacy-Peripheriegeräte
| PS/2-Tastatur- und Mausanschlüsse |
Installationsrichtlinien
-
Montage: Montieren Sie den IPC senkrecht im Schaltschrank. Befestigen Sie das Gehäuse mit den vorgesehenen Montageflanschen, um ein Verrutschen zu verhindern.
-
Wärmemanagement: Halten Sie um die Belüftungsöffnungen für Zu- und Abluft einen Mindestabstand ein. Blockieren Sie die Lüfter nicht. Stellen Sie sicher, dass die Umgebungstemperatur im Schaltschrank zwischen 0 und 55 degC bleibt.
-
Erdung: Verbinden Sie das Gehäuse über ein niederohmiges Kupferband mit der zentralen Funktionserdungsklemme, um elektromagnetische Störungen (EMI) zu verhindern.
-
Erweiterungskarten: Trennen Sie die Stromversorgung vom Wechselstromnetz, bevor Sie auf das Innere zugreifen oder die werkzeuglosen Kartenhalter bedienen. Vergewissern Sie sich, dass die Kartenlänge innerhalb der angegebenen Grenzen liegt (270 mm für PCI, 240 mm für PCIe).
