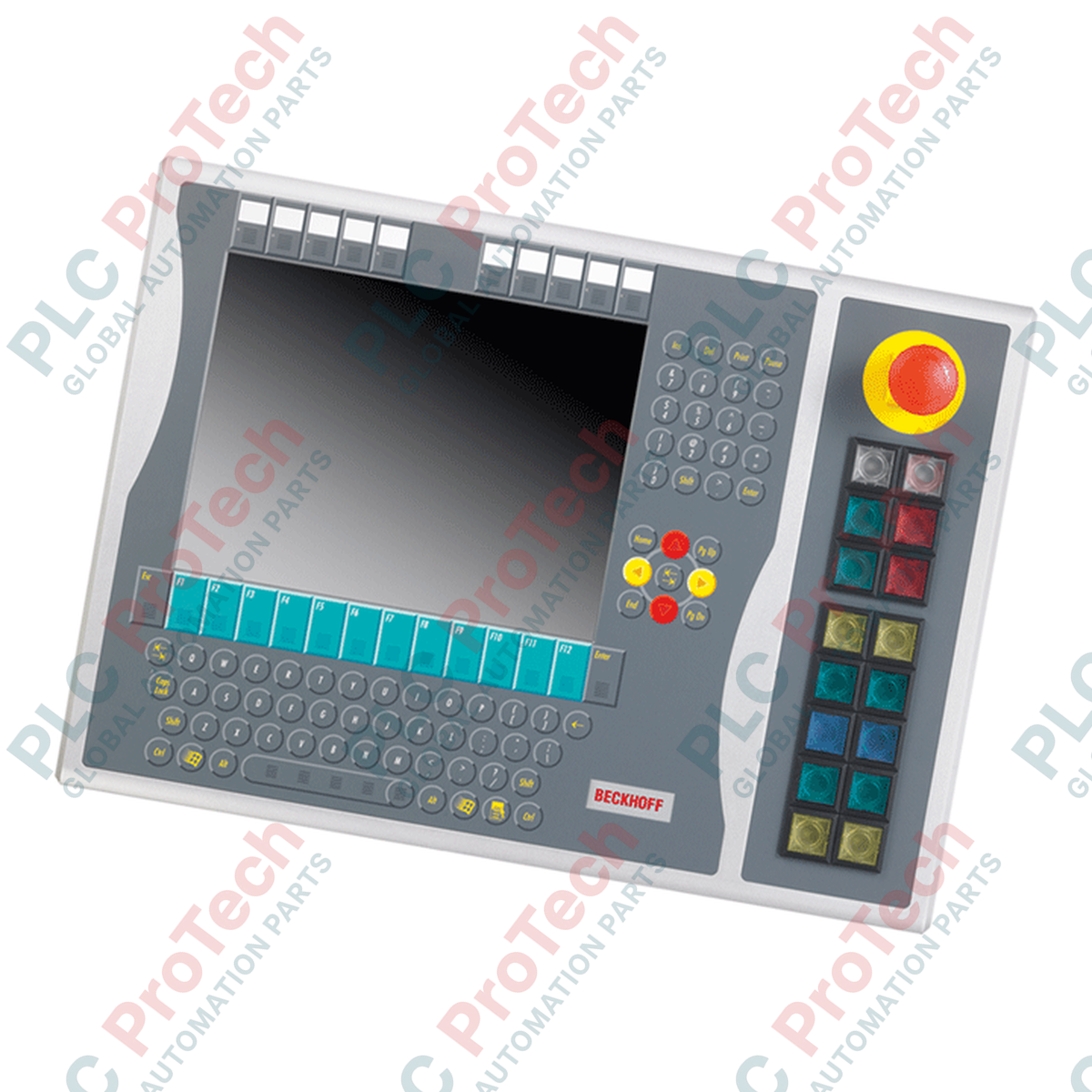

Beckhoff C9900-E515 Drucktasterweiterung der CP6xxx- und CP7xxx-Serie

Beschreibung

Der Beckhoff C9900-E515 wurde entwickelt, um das physische Bedienlayout direkt auf Maschinenmontageebene zu erweitern, und bietet integrierte mechanische Schalter und Signalisierung für CP6xxx- und CP7xxx-Control-Panels und Panel-PCs. Diese Hardware-Erweiterung wird an der rechten Seite von 15-Zoll-Displays ohne integrierte Tastatur montiert. Sie schließt die Lücke zwischen softwarebasierten Touch-Bedienvorgängen und sicherheitskritischen physischen Bedienschnittstellen und gewährleistet eine unmittelbare taktile Rückmeldung für Maschinenbediener in Umgebungen mit hohen Zuverlässigkeitsanforderungen.

Merkmale

• Ergonomische Anordnung: Für die nahtlose mechanische Ausrichtung an der rechten Seite von 15-Zoll-Displaygehäusen ausgelegt.
• Taktiles Bedienfeld: Ausgestattet mit 16 Drucktasten mit integrierten Signallampen für eine klare Statusrückmeldung.
• Standardisierte Betätiger: Verwendet quadratische Drucktasterkomponenten des Typs Siemens Signum (30 x 30 mm).
• Dedizierte Sicherheitssteuerung: Verfügt über eine Siemens Signum Not-Halt-Taste zur direkten physischen Verdrahtung mit Sicherheitsstromkreisen.
• Zweikanalige Übertragung: Unterstützt die Übertragung über CP-Link oder USB mit einem Schließerkontakt sowie eine direkt verdrahtete Klemmenreihe für einen zweiten Schließerkontakt.
• Individuelle Beschriftung: Verfügt über vor Ort austauschbare Tastenkappen, die individuelle Einleger mit kundenspezifischen Symbolen oder Texten ermöglichen.

Anwendungen

• Integration kundenspezifischer HMI-Konsolen in CNC-Maschinen und Produktionslinien.
• Erweiterung des Hauptbedienpanels für Umgebungen mit CP6x31-00xx und CP7x31-00xx.
• Steuerung von Automobilmontagezellen mit physischem Not-Halt und Rückmeldeanzeigen.
• Prozesssteuerungsumgebungen, die neben Touchscreen-Schnittstellen mechanische Drucktaster zur manuellen Übersteuerung erfordern.

Tabelle der technischen Daten

Anschlüsse und Schnittstellen

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Dieses Erweiterungspanel wurde speziell für 15-Zoll-Displays ohne integrierte Tastatureinheit entwickelt. Der Versuch, diese Hardwareerweiterung an kleinere (12-Zoll-) oder größere (19-Zoll-) Panels anzubauen, ist aufgrund abweichender Lochabstände und unterschiedlicher Bauhöhen mechanisch nicht möglich. Bei älteren Installationen ist zu beachten, dass die internen Logikplatinen je nach Variante der Eingangskarte des Hostpanels fest für das CP-Link- oder USB-Verbindungsprotokoll konfiguriert sind.

Typische Anwendungsfehler und technische Hinweise

Während die Übertragung von Statussignalen für Standard-Drucktaster sicher über die CP-Link- oder USB-Kommunikation erfolgen kann, dürfen kritische Sicherheitsfunktionen niemals ausschließlich von diesen Buskanälen abhängen. Der integrierte Not-Halt-Taster und die zweiten Schließerkontakte (NO) sind absichtlich galvanisch getrennt. Um die funktionale Sicherheit gemäß Performance Level d/e sicherzustellen, müssen Sie die Not-Halt-Kontaktblöcke stets zu dedizierten externen Sicherheitsrelais oder TwinSAFE-Eingangsmodulen führen.

Tipps zur Inbetriebnahme und Verdrahtung

Verwenden Sie beim Verlegen von Hilfsverdrahtungen aus der internen Klemmenreihe abgeschirmte Kabel, um elektromagnetische Kopplungen in Umgebungen mit großen Frequenzumrichtern (VFDs) zu verhindern. Die 30 x 30 mm großen Siemens-Signum-Schalterkappen lassen sich mit einem standardisierten Ausbauwerkzeug leicht entfernen. Bei der Anbringung individuell bedruckter Beschriftungen ist darauf zu achten, dass das verwendete Material den Betriebstemperaturen in geschlossenen Gehäusen standhält, die regelmäßig bis zu 55 °C erreichen können.
