BECKHOFF C9900-E535 Drucktasterweiterung für CP6xxx und CP7xxx

SKU C9900-E535

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: C9900-E535
Herkunftsland:Deutschland
Produkttyp: Drucktaster-Erweiterungen
Zahlung: T/T, Western Union
Gewicht: 5000g
Abmessungen: Zeichnungen mit Abmessungen der Druckknopfverlängerungen als AutoCAD-DXF-Datei
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

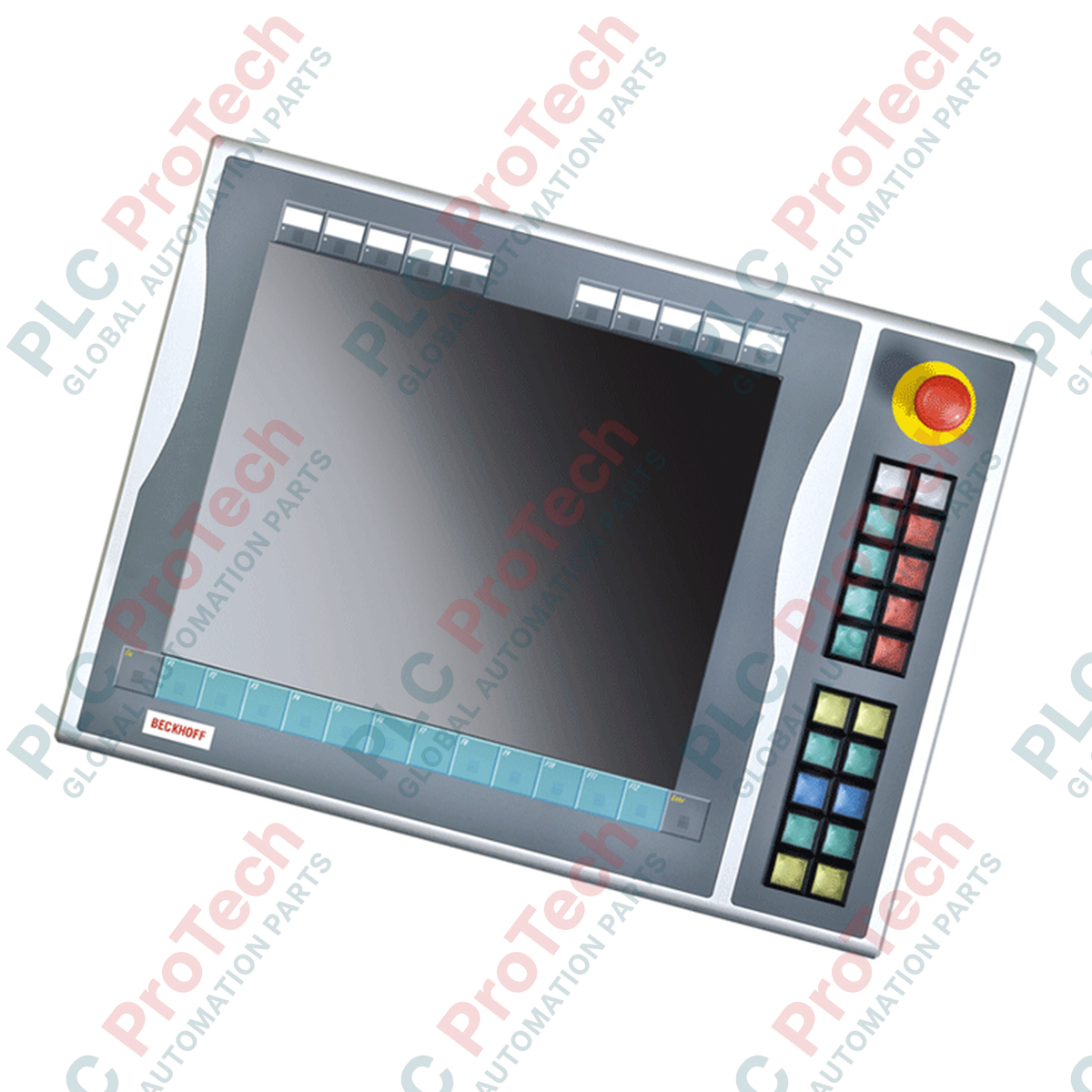

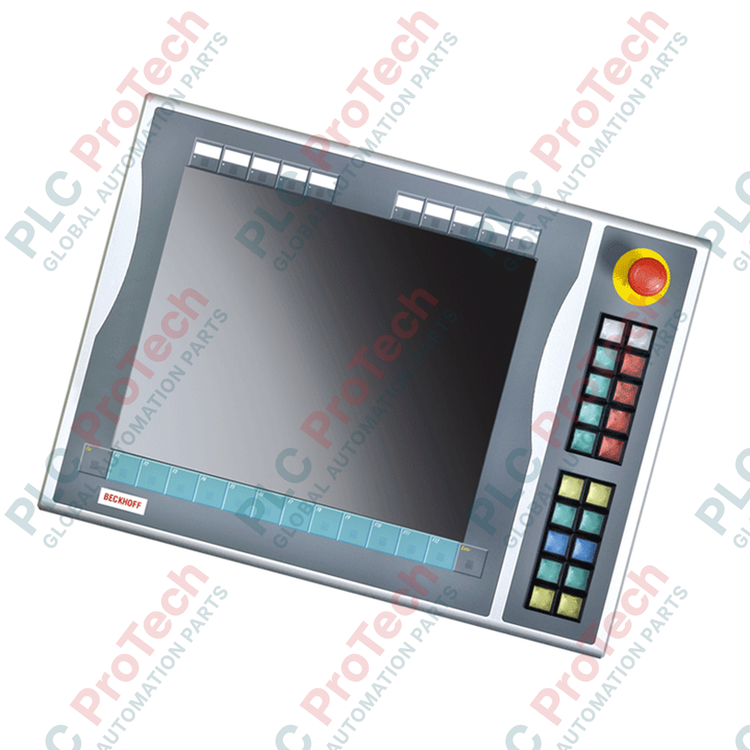

Das zur direkten physischen Integration in industrielle 19-Zoll-Bedienpanels konzipierte Erweiterungsmodul BECKHOFF C9900-E535 erweitert die lokalen Bedienmöglichkeiten an CP6x13-00xx- und CP7x13-00xx-Systemen. Diese rechtsseitig montierte Erweiterung ermöglicht eine direkte, taktile Maschinensteuerung, ohne dass separate Gehäuseausschnitte erforderlich sind.

Das C9900-E535 verfügt über 20 beleuchtete Drucktaster und einen separaten Not-Halt-Schalter. Für eine hohe Zuverlässigkeit nutzt das Gerät eine Übertragung mit zwei Schnittstellen: Steuersignale und Lampenzustände werden über eine USB-Verbindung übertragen, während eine zusätzliche physische Anschlussklemme die direkte, fest verdrahtete Integration in Sicherheits-SPS-Schaltkreise und Sicherheitsrelais ermöglicht.

Merkmale

Speziell für die Montage an der rechten Seite von BECKHOFF CP6x13-00xx- und CP7x13-00xx-19-Zoll-Control-Panels und Panel-PCs entwickelt.
Ausgestattet mit 20 quadratischen Drucktastern mit hoher Taktilität (30 x 30 mm, Siemens-Signum-Serie) und integrierten Signallampen.
Enthält 1 robusten, direkt verdrahtbaren Siemens-Signum-Not-Halt-Taster für sicherheitskritische Anwendungen.
Austauschbare Beschriftungseinlagen ermöglichen eine individuelle Gravur oder Kennzeichnung jeder Tasterkappe.
Die hybride Kommunikationsschnittstelle überträgt den primären Schließerkontakt (NO) und die Steuerung der Signallampen über USB und stellt gleichzeitig einen sekundären NO-Kontakt direkt an einer Klemmenleiste für die Verdrahtung auf Hardwareebene bereit.

Anwendungen

Bedienpulte für schwere Werkzeugmaschinen
Automobilmontagelinien
Bedienplätze für die Prozesssteuerung
Materialfördersysteme, die lokale manuelle Übersteuerungsmöglichkeiten erfordern

Technische Daten

HerstellerArtikelnummer / ModellKompatible Control-PanelsMontagepositionBedientastenNot-HaltPrimäre KommunikationZusatzanschlussUngefähres Versandgewicht

BECKHOFF

C9900-E535

CP6x13-00xx, CP7x13-00xx (19-Zoll-Anzeigemodelle mit Funktionstasten)

Rechte Seite

20 Drucktaster mit Signallampen (Siemens Signum, 30 x 30 mm)

1 Not-Halt-Taster (Siemens Signum), direkt verdrahtbar

USB (überträgt den ersten Schließerkontakt und die Zustände der Signallampen)

Klemmenleiste (überträgt den zweiten Schließerkontakt zur festen Verdrahtung)

5 kg

Anschlüsse und Schnittstellen

Schnittstellentyp	Anschlusspunkt	Funktionale Zuordnung
USB-Anschluss	Internes USB-Kabel	Übertragung der Zustände von Drucktasterkontakt 1 und Steuerung aller Anzeigelampen.
Klemmenleiste	Schraub- / Zugfederklemmen	Direkte physische Verbindung für Drucktasterkontakt 2 (Schließer) zu externen fest verdrahteten Systemen.
Not-Halt-Klemmen	Separater Klemmenblock	Unabhängige Verdrahtung des Sicherheitskreises für den Siemens-Signum-Not-Halt-Schalter.

Installationsrichtlinien

Montage: Sicher am rechten Profil des kompatiblen 19-Zoll-BECKHOFF-Control-Panels befestigen. Verwenden Sie dazu die in der Systemkonstruktionsanleitung angegebene Montagehardware.
Verdrahtung: Das USB-Kabel entlang der internen Systemverkabelung führen und dabei eine geeignete Zugentlastung sowie eine möglichst geringe Belastung des Steckverbinders sicherstellen.
Fest verdrahtete Sicherheitsverbindungen: Der Not-Halt-Taster muss unter Verwendung geeigneter Leiterquerschnitte gemäß den örtlichen Sicherheitsnormen mit einem Sicherheitsüberwachungsrelais oder einer sicheren Eingangskarte verdrahtet werden.
Erdung: Sicherstellen, dass der Montagewinkel einen sauberen Metall-Metall-Kontakt mit dem Panelgehäuse herstellt, um eine ordnungsgemäße elektromagnetische Verträglichkeit (EMV) und Schirmung zu gewährleisten.

FAQ

Welche BECKHOFF Control Panels sind mit dem C9900-E535 kompatibel?

Der C9900-E535 wurde speziell für die Montage an der rechten Seite der 19-Zoll-Control-Panels und Panel-PCs BECKHOFF CP6x13-00xx und CP7x13-00xx mit Funktionstasten entwickelt.

Wie werden die Drucktastersignale an die Steuerung übertragen?

Das Modul verwendet ein duales Übertragungssystem. Alle Signallampen und die ersten Schließerkontakte (NO) werden über USB geführt. Für zusätzliche Sicherheit oder die direkte Hardware-PLC-Verdrahtung sind die zweiten Schließerkontakte direkt mit einer integrierten Klemmenleiste verdrahtet.

Wird der Not-Halt-Taster über den USB-Bus geführt?

Nein. Der Not-Halt-Schalter Siemens Signum arbeitet vollständig unabhängig von der USB-Schnittstelle und kann über separate Klemmenanschlüsse direkt für die Integration in einen standardmäßigen Sicherheitskreis verdrahtet werden.

Können die einzelnen Drucktaster beschriftet werden?

Ja, die Drucktasterkappen sind für individuell bedruckte Beschriftungseinlagen ausgelegt und ermöglichen so eine eindeutige Kennzeichnung der jeweiligen Maschinenfunktionen für das Bedienpersonal.
