BECKHOFF C9900-E545 Bedienpanel-Zubehör, Drucktaster-Erweiterung

SKU C9900-E545

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: C9900-E545
Herkunftsland:Deutschland
Produkttyp: Drucktaster-Erweiterungen
Zahlung: T/T, Western Union
Gewicht: 5000g
Abmessungen: Zeichnungen mit Abmessungen der Druckknopfverlängerungen als AutoCAD-DXF-Datei
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

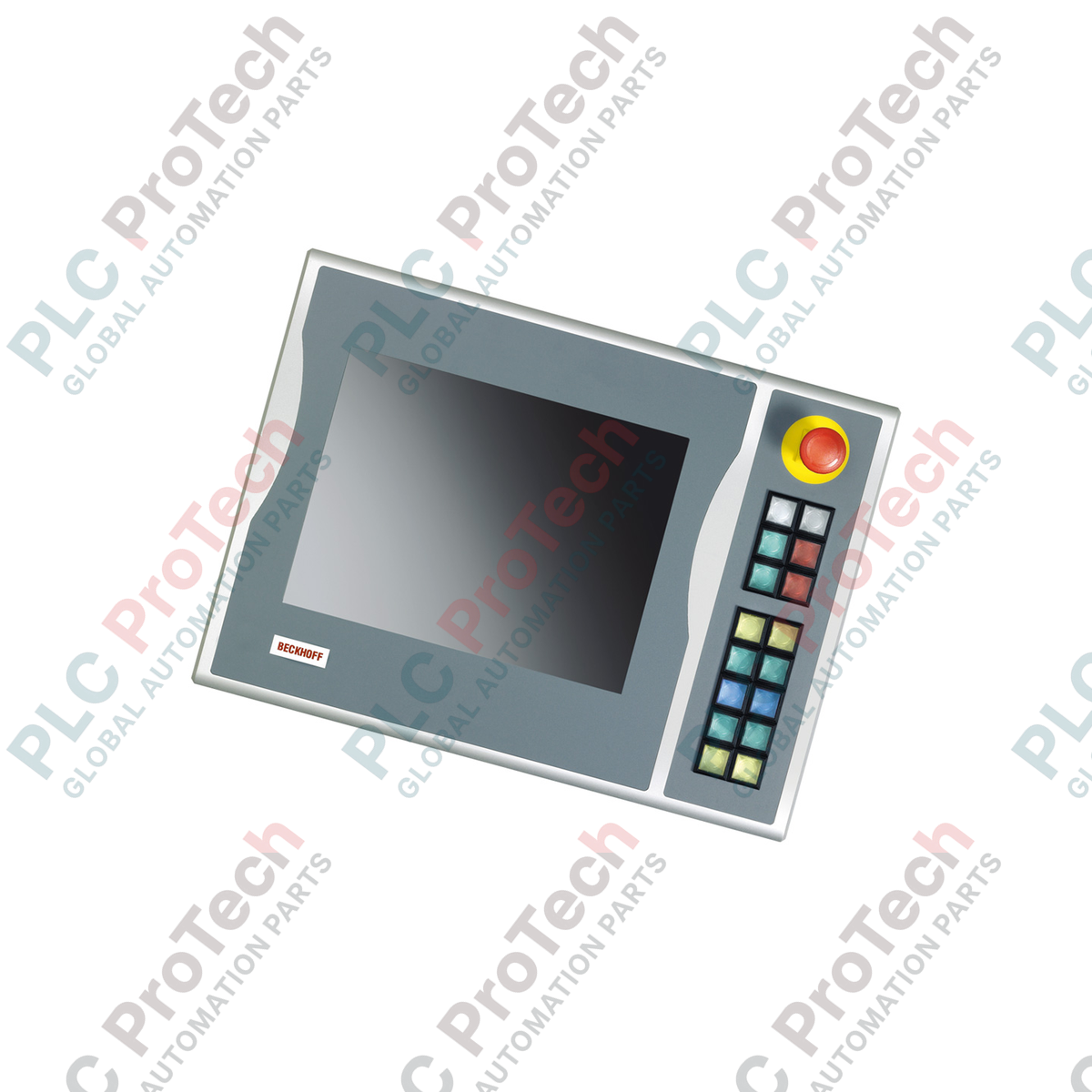

Die für die direkte Integration an der rechten Seite kompatibler Bedienerschnittstellen konzipierte C9900-E545 stellt zusätzliche physische Bedienelemente für Bedienpanels und Panel-PCs der Serien CP6xxx und CP7xxx bereit. Diese Hardware-Erweiterung wurde speziell für 15-Zoll-Displays ohne integrierte Tastatur entwickelt und ermöglicht eine strukturierte Rückmeldung in anspruchsvollen industriellen Umgebungen.

Das Layout umfasst 16 beleuchtete Drucktaster neben einem dedizierten Sicherheitselement. Die Bedienersignale verwenden eine duale Übertragung: Die primäre Signalübertragung und die Beleuchtung der Signalleuchten erfolgen über CP-Link- oder USB-Schnittstellen, während eine Klemmenleiste die sekundäre feste Verdrahtung von Schließerkontakten für kritische Prozessabläufe ermöglicht. Anpassbare Beschriftungseinlagen erlauben die standortspezifische Kennzeichnung einzelner Taster entsprechend den Anlagenkonfigurationen.

Merkmale

Kompatibel mit der Montage auf der rechten Seite von 15-Zoll-Panels CP6x02-00xx und CP7x02-00xx.
Ausgestattet mit 16 quadratischen Drucktastern (30 x 30 mm) mit integrierten Signalleuchten.
Enthält einen normgerechten Not-Halt-Taster zur direkten Integration in Sicherheitskreise.
Dualkontakt-Ausführung: Signale werden sowohl über die digitale Schnittstelle (CP-Link oder USB) als auch über eine sekundäre direkte Verbindung an der Klemmenreihe übertragen.
Abnehmbare Kappen ermöglichen eine individuelle physische Beschriftung aller Drucktaster.

Anwendungen

Erweiterung der Mensch-Maschine-Schnittstelle (HMI) für CNC- und Werkzeugmaschinensteuerungen.
Bedienerstationen an Automobilmontagelinien.
Sondermaschinenbau mit lokalisierten taktilen Bedienelementen und Not-Halt-Funktionen.

Technische Daten

ParameterSpezifikation

Hersteller	BECKHOFF
Artikelnummer / Modell	C9900-E545
Kompatibilität	Bedienpanels / Panel-PCs der Serien CP6xxx und CP7xxx (15-Zoll-Display ohne Tastatur)
Montageort	Rechte Seite des Host-Panels
Drucktaster	16 x beleuchtete Drucktaster (Siemens Signum, quadratisch, 30 x 30 mm)
Not-Halt-Schalter	1 x Siemens Signum Not-Halt (direkt verdrahtbar)
Signalschnittstelle	CP-Link oder USB (für Primärkontakte und Signalleuchten)
Zusatzschnittstelle	Klemmenreihe (zur festen Verdrahtung zweiter Schließerkontakte)
Versandgewicht	5 kg

Anschlüsse und Schnittstellen

Schnittstellentyp	Funktionszuordnung
USB-/CP-Link-Anschluss	Übertragung des primären Schließerkontakts (NO) und Versorgung zur Steuerung der Signalleuchte.
Interne Klemmenleiste	Direkte Anschlusspunkte für sekundäre Schließer (NO).
Not-Halt-Klemmen	Separate potenzialfreie Kontaktpunkte zur direkten Integration in den Sicherheitskreis.

Installationsrichtlinien

Stellen Sie sicher, dass die Stromversorgung vom Hauptbedienpanel oder Panel-PC vollständig getrennt ist, bevor Sie die Erweiterung montieren.
Richten Sie die strukturellen Befestigungspunkte am rechten Flansch des 15-Zoll-Panelgehäuses aus, um die mechanische Verbindung zu sichern.
Führen Sie die internen USB-/CP-Link-Kabel zu den Anschlüssen der Host-Motherboard-Platine, ohne sie einzuklemmen.
Beachten Sie beim Verdrahten des Not-Halt-Schalters mit dem Hauptsicherheitsüberwachungsrelais die regionalen Sicherheitsnormen.

FAQ

Welche spezifischen Panels sind mit dem BECKHOFF C9900-E545 kompatibel?

Der C9900-E545 ist für die Montage an der rechten Seite der Control Panels und Panel-PCs der BECKHOFF-Serien CP6xxx und CP7xxx mit 15-Zoll-Displays vorgesehen, die keine integrierte physische Tastatur enthalten.

Kann der Not-Aus-Taster in einen Sicherheits-SPS-Kreis integriert werden?

Ja, der Not-Aus-Schalter ist so ausgelegt, dass er über unabhängige Klemmen direkt verdrahtet werden kann, wodurch eine Integration in Standard-Sicherheitsrelais oder Sicherheits-SPS-Architekturen möglich ist.

Wie werden die 16 Signallampen mit Strom versorgt und gesteuert?

Die Signallampen werden ausschließlich über die USB- oder CP-Link-Verbindung zum Hostsystem gesteuert und mit Strom versorgt.
