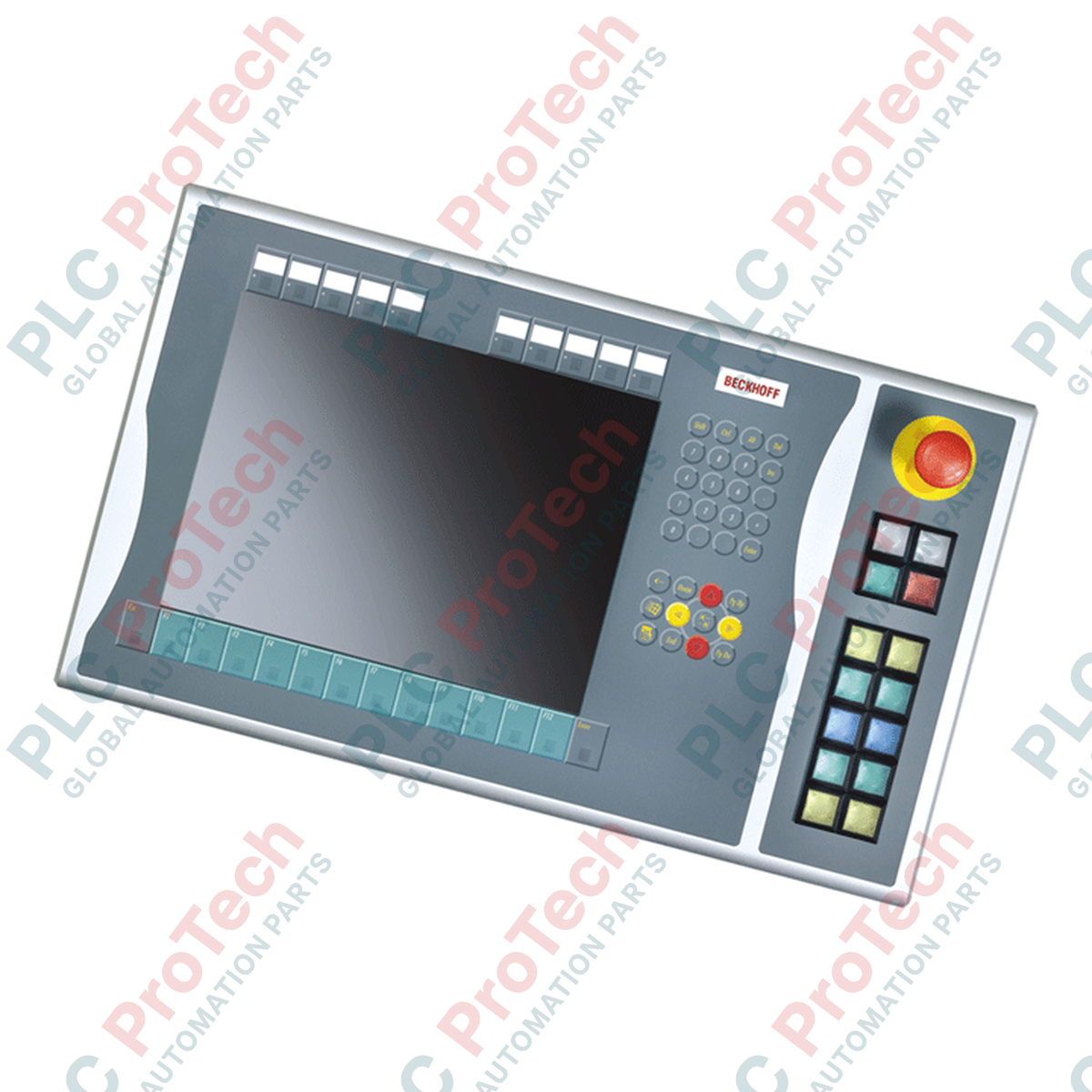

Beckhoff C9900-E801 Drucktasterweiterung der CP6xxx-/CP7xxx-Serie

SKU C9900-E801

Auf Lager
  • 12 Monate Garantie
  • Kostenlose Rückgabe innerhalb von 30 Tagen
  • Hersteller: BECKHOFF
  • Produkt-Nr.: C9900-E801
  • Herkunft Deutschland
  • Produkttyp: HMI-Drucktaster-Erweiterungen
  • Zahlung: T/T, Western Union
  • Gewicht: 0.5 kg
  • Abmessungen: Zeichnungen mit Abmessungen der Druckknopfverlängerungen als AutoCAD DXF-Datei
  • Versandhafen: Xiamen
  • Garantie: 12 Monate

Tags

Menge

Produktbeschreibung

Beschreibung

Für die direkte Anbindung an 15-Zoll-Displaykonfigurationen bietet das Beckhoff C9900-E801 externe physische Steuerungsmöglichkeiten für CP6xxx und CP7xxx Control Panels und Panel-PCs. Diese Erweiterung wurde speziell für reine Display-Panels ohne integrierte physische Tastaturen entwickelt und wird sicher an der rechten Seite des Host-Terminals montiert, sodass Bediener unmittelbar auf wichtige Maschinenfunktionen zugreifen können. Sie vereint taktile Statusanzeigen und funktionale Hardware-Bedienelemente in einem robusten Industriegehäuse, reduziert die Komplexität der Verdrahtung an der Frontplatte und bewahrt zugleich die mechanische Integrität in rauen Automatisierungsumgebungen.

Hauptmerkmale

  • Direkte Integration auf der rechten Seite in 15-Zoll-HMI-Systeme der Serien Beckhoff CP6x21-00xx und CP7x21-00xx.
  • Ausgestattet mit 12 quadratischen Siemens-Signum-Drucktastern (30 x 30 mm) mit integrierten aktiven Rückmeldelampen.
  • Enthält einen speziellen, gut sichtbaren Siemens-Signum-Not-Halt-Taster zur physischen Unterbrechung des Hardware-Schaltkreises.
  • Zweikanaliges Kontaktsystem: Die ersten Öffnerkontakte (NO) werden elektronisch über CP-Link oder USB zugeordnet.
  • Direkter Zugriff auf die fest verdrahtete Klemmenleiste für sekundäre Öffnerkontakte ermöglicht physische Verdrahtungskonfigurationen.
  • Abnehmbare transparente Tastenkappen ermöglichen eine individuelle Beschriftung vor Ort sowie die Kennzeichnung durch Symbole.

Anwendungen

  • Maschinenbedienpanels, die physische Übersteuerungen für Zyklusstart, Zyklushalt und Tippbetrieb erfordern.
  • Visualisierungsterminals im Karosseriebau der Automobilindustrie, bei denen Hardware-Sicherheitsverriegelungen direkt neben dem HMI-Bildschirm angeordnet sein müssen.
  • Prozessanlagen, die an Bediener-Steuerstellen Not-Halt-Auslöser benötigen, die nicht von Software abhängig sind.

Technische Daten

Spezifikationsparameter Wert / Nennwert
Hersteller Beckhoff Automation
Bestellnummer C9900-E801
Kompatible Serien CP6x21-00xx, CP7x21-00xx (15-Zoll-Displays ohne Tastaturen)
Montageort Rechte Seite des Host-Bedienpanels
Drucktastertyp 12 x Siemens Signum (30 x 30 mm quadratisch, mit Signalleuchte)
Not-Halt-Taster 1 x Siemens Signum, direkt hardwareseitig verdrahtbar
Steuerung der Signalleuchten Ausschließlich über die CP-Link- oder USB-Verbindung übertragen
Kontaktkonfiguration Primärer Öffnerkontakt: CP-Link / USB; Sekundärer Öffnerkontakt: Direkte Kabelklemmen
Beschriftungssystem Einsteckbare Beschriftungen unter transparenten Drucktasterkappen
Versandgewicht (berechnet) 5,0 kg (ca. 11,0 lbs)

Alternative Modelle und Kompatibilität

Der C9900-E801 ist speziell für die Installation auf der rechten Seite von 15-Zoll-Panels ohne Tastatur konfiguriert. Stellen Sie sicher, dass Ihr Host-Panel der Konfiguration CP6x21-00xx oder CP7x21-00xx entspricht. Wenn in Ihrem Anlagenlayout eine andere Displaygröße (z. B. 12 oder 19 Zoll) oder eine abweichende Tasterkonfiguration vorhanden ist, wenden Sie sich an den technischen Support, um vor der physischen Installation die korrekten Abmessungen und die Ausrichtung der Befestigung zu gewährleisten.

Anwendungsfehler und technische Hinweise

Beachten Sie, dass die integrierten Signallampen ausschließlich über den Kommunikationsbus (CP-Link oder USB) betrieben werden. Verlassen Sie sich bei sicherheitskritischen Zustandsmeldungen nicht auf die Anzeigeleuchten, wenn die aktive PC-Kommunikation unterbrochen ist. Bei einer Unterbrechung der Kommunikation bleiben nur die physischen, fest verdrahteten Klemmen des sekundären Kontakts funktionsfähig.

Tipps zur Inbetriebnahme und Verdrahtung

Zur Konfiguration fest verdrahteter Sicherheitskreise führen Sie separate zweiadrige Verbindungen von den Klemmenblöcken des Not-Aus-Schalters und des sekundären Drucktasters zurück zu Ihrem lokalen Sicherheitsauswerterelais oder TwinSAFE-System. Verlegen Sie digitale Signalkabel und Niederspannungs-Steuerleitungen getrennt von Motorleitungskabeln, um elektrische Störungen über die Kommunikationsschnittstelle zu vermeiden.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: Trennen Sie vor der mechanischen oder elektrischen Montage alle primären und zusätzlichen Stromquellen vom Hauptbedienpanel und den Verbindungen zum angrenzenden Gehäuse. Bestätigen Sie vor dem Anschließen der Kabel durch eine Messung mit einem Multimeter, dass keine Spannung anliegt.
1
Montieren Sie das Gehäuse C9900-E801 mithilfe der mitgelieferten Ausrichtungswinkel direkt an der rechten Seite des 15-Zoll-Host-Displays.
2
Sichern Sie die mechanische Verbindung und achten Sie auf eine gleichmäßige Drehmomentverteilung über alle Befestigungselemente, um die mechanische Integrität und die IP-Schutzarten zu gewährleisten.
3
Schließen Sie das Kommunikationsschnittstellenkabel (CP-Link oder USB) direkt an den entsprechenden Host-Anschluss des Panel-PCs an.
4
Verbinden Sie den Kontakt des Not-Aus-Schalters direkt mit dem Not-Aus-Kreis, und schließen Sie alle digitalen Kontakte des zweiten Kanals an Ihr I/O-Subsystem an.
Versand & Rückgabe

Globaler Expressversand

  • Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
  • Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

  • 30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
  • 12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.
FAQ
Kann der Not-Aus-Schalter ausschließlich über Software überwacht werden?
Nein. Der Not-Aus muss über die direkte Klemmenleistenverbindung mit Ihrem Hardware-Sicherheitscontroller verdrahtet sein, um den funktionalen Sicherheitsvorschriften zu entsprechen.
Wie werden die Statusanzeigelampen gesteuert?
Die zwölf Signallampen werden ausschließlich über den System-USB- oder CP-Link-Kommunikationsbus mit Strom versorgt und geschaltet, nicht über physische Verdrahtungsklemmen.
Ist dieses Erweiterungsmodul mit größeren Display-Konfigurationen kompatibel?
Nein. Dieses Modul ist speziell für Beckhoff-Fünfzehn-Zoll-Displays ohne integrierte physische Tastaturen dimensioniert und konfiguriert.
Bewertungen

C9900-E801

Bestand und Lieferzeit auf Anfrage

Anrufen
1 von 1

Beckhoff C9900-E801 Drucktasterweiterung der CP6xxx-/CP7xxx-Serie

Nur noch 10 Artikel auf Lager verfügbar
  • Hersteller: BECKHOFF

  • Produkt-Nr.: C9900-E801

  • Herkunftsland:Deutschland

  • Produkttyp: HMI-Drucktaster-Erweiterungen

  • Zahlung: T/T, Western Union

  • Gewicht: 500g

  • Abmessungen: Zeichnungen mit Abmessungen der Druckknopfverlängerungen als AutoCAD DXF-Datei

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Menge
Vollständige Details anzeigen

Beschreibung

Für die direkte Anbindung an 15-Zoll-Displaykonfigurationen bietet das Beckhoff C9900-E801 externe physische Steuerungsmöglichkeiten für CP6xxx und CP7xxx Control Panels und Panel-PCs. Diese Erweiterung wurde speziell für reine Display-Panels ohne integrierte physische Tastaturen entwickelt und wird sicher an der rechten Seite des Host-Terminals montiert, sodass Bediener unmittelbar auf wichtige Maschinenfunktionen zugreifen können. Sie vereint taktile Statusanzeigen und funktionale Hardware-Bedienelemente in einem robusten Industriegehäuse, reduziert die Komplexität der Verdrahtung an der Frontplatte und bewahrt zugleich die mechanische Integrität in rauen Automatisierungsumgebungen.

Hauptmerkmale

  • Direkte Integration auf der rechten Seite in 15-Zoll-HMI-Systeme der Serien Beckhoff CP6x21-00xx und CP7x21-00xx.
  • Ausgestattet mit 12 quadratischen Siemens-Signum-Drucktastern (30 x 30 mm) mit integrierten aktiven Rückmeldelampen.
  • Enthält einen speziellen, gut sichtbaren Siemens-Signum-Not-Halt-Taster zur physischen Unterbrechung des Hardware-Schaltkreises.
  • Zweikanaliges Kontaktsystem: Die ersten Öffnerkontakte (NO) werden elektronisch über CP-Link oder USB zugeordnet.
  • Direkter Zugriff auf die fest verdrahtete Klemmenleiste für sekundäre Öffnerkontakte ermöglicht physische Verdrahtungskonfigurationen.
  • Abnehmbare transparente Tastenkappen ermöglichen eine individuelle Beschriftung vor Ort sowie die Kennzeichnung durch Symbole.

Anwendungen

  • Maschinenbedienpanels, die physische Übersteuerungen für Zyklusstart, Zyklushalt und Tippbetrieb erfordern.
  • Visualisierungsterminals im Karosseriebau der Automobilindustrie, bei denen Hardware-Sicherheitsverriegelungen direkt neben dem HMI-Bildschirm angeordnet sein müssen.
  • Prozessanlagen, die an Bediener-Steuerstellen Not-Halt-Auslöser benötigen, die nicht von Software abhängig sind.

Technische Daten

Spezifikationsparameter Wert / Nennwert
Hersteller Beckhoff Automation
Bestellnummer C9900-E801
Kompatible Serien CP6x21-00xx, CP7x21-00xx (15-Zoll-Displays ohne Tastaturen)
Montageort Rechte Seite des Host-Bedienpanels
Drucktastertyp 12 x Siemens Signum (30 x 30 mm quadratisch, mit Signalleuchte)
Not-Halt-Taster 1 x Siemens Signum, direkt hardwareseitig verdrahtbar
Steuerung der Signalleuchten Ausschließlich über die CP-Link- oder USB-Verbindung übertragen
Kontaktkonfiguration Primärer Öffnerkontakt: CP-Link / USB; Sekundärer Öffnerkontakt: Direkte Kabelklemmen
Beschriftungssystem Einsteckbare Beschriftungen unter transparenten Drucktasterkappen
Versandgewicht (berechnet) 5,0 kg (ca. 11,0 lbs)

Alternative Modelle und Kompatibilität

Der C9900-E801 ist speziell für die Installation auf der rechten Seite von 15-Zoll-Panels ohne Tastatur konfiguriert. Stellen Sie sicher, dass Ihr Host-Panel der Konfiguration CP6x21-00xx oder CP7x21-00xx entspricht. Wenn in Ihrem Anlagenlayout eine andere Displaygröße (z. B. 12 oder 19 Zoll) oder eine abweichende Tasterkonfiguration vorhanden ist, wenden Sie sich an den technischen Support, um vor der physischen Installation die korrekten Abmessungen und die Ausrichtung der Befestigung zu gewährleisten.

Anwendungsfehler und technische Hinweise

Beachten Sie, dass die integrierten Signallampen ausschließlich über den Kommunikationsbus (CP-Link oder USB) betrieben werden. Verlassen Sie sich bei sicherheitskritischen Zustandsmeldungen nicht auf die Anzeigeleuchten, wenn die aktive PC-Kommunikation unterbrochen ist. Bei einer Unterbrechung der Kommunikation bleiben nur die physischen, fest verdrahteten Klemmen des sekundären Kontakts funktionsfähig.

Tipps zur Inbetriebnahme und Verdrahtung

Zur Konfiguration fest verdrahteter Sicherheitskreise führen Sie separate zweiadrige Verbindungen von den Klemmenblöcken des Not-Aus-Schalters und des sekundären Drucktasters zurück zu Ihrem lokalen Sicherheitsauswerterelais oder TwinSAFE-System. Verlegen Sie digitale Signalkabel und Niederspannungs-Steuerleitungen getrennt von Motorleitungskabeln, um elektrische Störungen über die Kommunikationsschnittstelle zu vermeiden.

Installationsrichtlinien

WICHTIGER WARNHINWEIS: Trennen Sie vor der mechanischen oder elektrischen Montage alle primären und zusätzlichen Stromquellen vom Hauptbedienpanel und den Verbindungen zum angrenzenden Gehäuse. Bestätigen Sie vor dem Anschließen der Kabel durch eine Messung mit einem Multimeter, dass keine Spannung anliegt.
1
Montieren Sie das Gehäuse C9900-E801 mithilfe der mitgelieferten Ausrichtungswinkel direkt an der rechten Seite des 15-Zoll-Host-Displays.
2
Sichern Sie die mechanische Verbindung und achten Sie auf eine gleichmäßige Drehmomentverteilung über alle Befestigungselemente, um die mechanische Integrität und die IP-Schutzarten zu gewährleisten.
3
Schließen Sie das Kommunikationsschnittstellenkabel (CP-Link oder USB) direkt an den entsprechenden Host-Anschluss des Panel-PCs an.
4
Verbinden Sie den Kontakt des Not-Aus-Schalters direkt mit dem Not-Aus-Kreis, und schließen Sie alle digitalen Kontakte des zweiten Kanals an Ihr I/O-Subsystem an.

Kann der Not-Aus-Schalter ausschließlich über Software überwacht werden?

Nein. Der Not-Aus muss über die direkte Klemmenleistenverbindung mit Ihrem Hardware-Sicherheitscontroller verdrahtet sein, um den funktionalen Sicherheitsvorschriften zu entsprechen.

Wie werden die Statusanzeigelampen gesteuert?

Die zwölf Signallampen werden ausschließlich über den System-USB- oder CP-Link-Kommunikationsbus mit Strom versorgt und geschaltet, nicht über physische Verdrahtungsklemmen.

Ist dieses Erweiterungsmodul mit größeren Display-Konfigurationen kompatibel?

Nein. Dieses Modul ist speziell für Beckhoff-Fünfzehn-Zoll-Displays ohne integrierte physische Tastaturen dimensioniert und konfiguriert.

Globaler Expressversand

  • Standardlieferung: 4-6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Versand am selben Tag für vorrätige Bestellungen, die vor 14:00 Uhr (GMT+8) aufgegeben werden.
  • Weltweite Abdeckung: Wir beliefern über 150 Länder, einschließlich schneller Lieferung nach Saudi-Arabien und in die VAE.

Rückgaben & Garantie

  • 30-Tage-Garantie: Rückgaben werden für vorrätige Produkte in originaler, werkversiegelter Verpackung akzeptiert.
  • 12-Monats-Garantie: Jede Industriekomponente ist durch unsere professionelle technische Garantie abgesichert.

Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).


Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabedetails sehen Sie bitte unsere offiziellen Rückerstattungs- & Rückgabebedingungen .

TECHNICAL SPECIFICATIONS

Country of origin
Deutschland
