Beschreibung

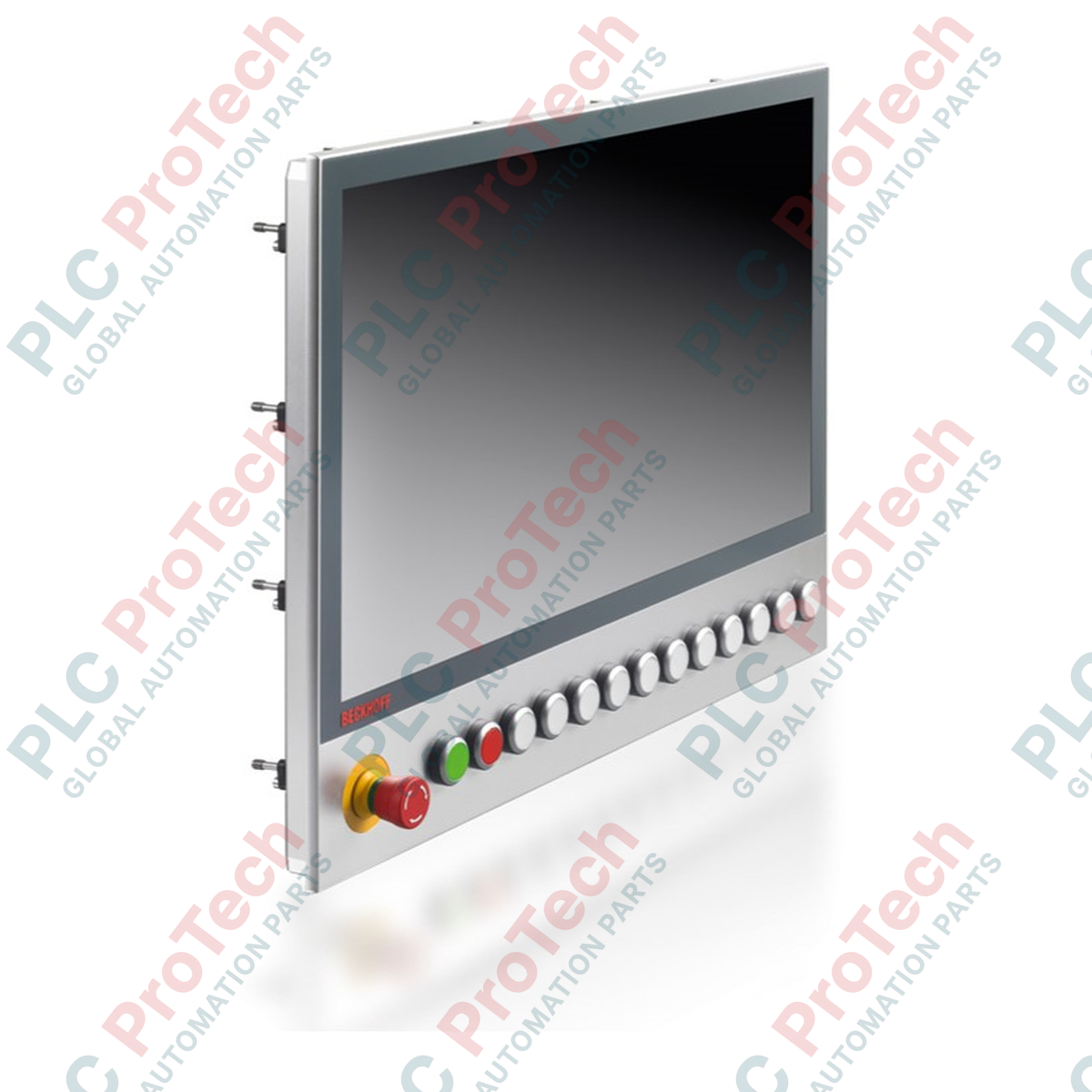

Die Beckhoff C9900-G005 Drucktastererweiterung wurde zur Erweiterung der physischen Bedienschnittstelle integrierter CP2xxx-Multitouch-Panels entwickelt und bietet direkt unterhalb des Hauptdisplays eine unmittelbare haptische Rückmeldung für den Bediener. Dieses robuste horizontale Erweiterungsmodul integriert physische Bedienelemente in die Visualisierungsarchitektur auf Maschinenebene und verbindet Softwaresteuerung mit physischer Aktion. Durch die Kombination herkömmlicher fest verdrahteter Sicherheitsanschlüsse mit modernen USB-Schnittstellenoptionen ermöglicht das Modul eine flexible Steuerungsintegration bei gleichzeitiger Wahrung der Sicherheitsintegrität kritischer Notfallsysteme.

Das Gerät verfügt über hochwertige taktile Komponenten, die für industrielle Umgebungen mit hoher Betätigungsfrequenz ausgelegt sind. Dadurch können Bediener Befehle zuverlässig ausführen, ohne den Blick von der Hauptanzeige abwenden zu müssen. Einschiebbare Beschriftungen für jede Drucktasterkappe ermöglichen eine klare, individuelle Kennzeichnung der Bedienfunktionen entsprechend den jeweiligen Maschinenkonfigurationen.

Eigenschaften

• Ausgestattet mit hochzuverlässigen runden 30-mm-Drucktastern RAFI RAFIX 22FS+ mit integrierten Signallampen.
• Inklusive eines gut sichtbaren Not-Halt-Tasters (RAFI RAFIX 22FS+) für Sicherheitsabschaltungen.
• Zweikanaliges Kommunikationsdesign mit direkter USB-Schnittstelle und Anschlussklemme auf Hardwareebene.
• Ergonomische horizontale Anordnung für eine nahtlose physische Ausrichtung unterhalb des übergeordneten Multitouch-Panels.
• Ausgestattet mit einer M20-Kabelverschraubung für eine saubere, sichere und zugentlastete Kabelführung.
• Unterstützt anpassbare Einschubbeschriftungen zur individuellen Kennzeichnung jeder Drucktasterkappe.

Anwendungen

• Bedienpulte für Werkzeugmaschinen und Fertigungszellen.
• Automobilmontagelinien und Roboterarbeitszellen.
• Prozessleitsysteme mit physischen Not-Halt-Tastern.
• Visualisierungsstationen für Verpackung, Materialhandling und Logistik.

Technische Daten

Anschlüsse und Schnittstellen

Installationshinweise

• Stellen Sie sicher, dass die Systemspannung vollständig abgeschaltet und das System spannungsfrei ist, bevor Sie mechanische Installations- oder Verdrahtungsarbeiten durchführen.
• Installieren Sie die Erweiterung direkt unterhalb des vorgesehenen integrierten CP2xxx-Multitouch-Panels. Achten Sie darauf, dass die Dichtung dicht an der Montagefläche anliegt, um die angegebene Schutzart sicherzustellen.
• Verdrahten Sie die Öffnerkontakte des Not-Halt-Tasters direkt mit einem zertifizierten Sicherheitsrelais, einer Sicherheitssteuerung oder einer Beckhoff-TwinSAFE-Klemmenleiste. Führen Sie sicherheitskritische Not-Halt-Stromkreise nicht über den USB-Bus.
• Ziehen Sie die M20-Kabelverschraubung fest an, um den ankommenden Kabelbaum zu sichern, Zugbelastungen an den internen Leitungsverbindungen zu verhindern und die Abdichtung gegen Umwelteinflüsse sicherzustellen.
