Beschreibung

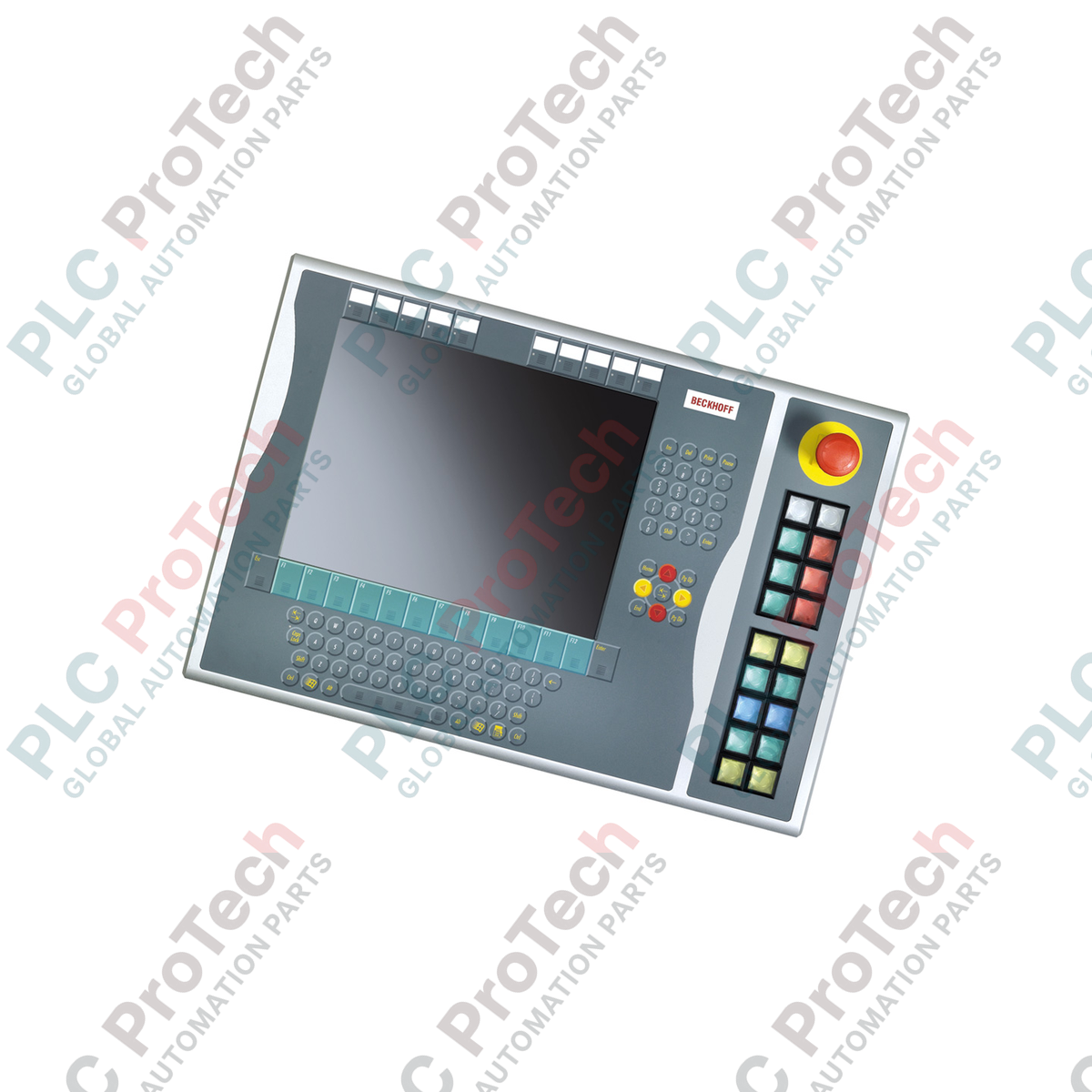

Die C9900-E875-Tastererweiterung wurde für die nahtlose Integration an der rechten Seite von Beckhoff CP6xxx- und CP7xxx-Control Panels und Panel-PCs entwickelt und bietet eine robuste, taktile physische Bedienerschnittstelle für 15-Zoll-Displays ohne Tastatur. Diese Industrieerweiterung verbindet physische Not-Halt- und Betriebsbefehle direkt mit dem Automatisierungssteuerungssystem und erhöht so die Sicherheit und die Effizienz der Bediener in der Fertigung.
Hauptmerkmale
-
Kompatibilität: Speziell für die Montage an der rechten Seite von 15-Zoll-HMI-Bediensystemen mit Display von Beckhoff CP6x32-00xx und CP7x32-00xx entwickelt.
-
Taktiles Bedieninterface: Ausgestattet mit 18 langlebigen, quadratischen Siemens Signum-Tasten (30 x 30 mm) mit integrierten Signallampen.
-
Integrierter Not-Halt: Enthält einen Siemens Signum Not-Halt-Taster für die direkte, festverdrahtete Sicherheitsintegration.
-
Duale Signalübertragung: Die Taster verfügen über ein redundantes Design, bei dem ein Schließerkontakt (NO) über CP-Link oder USB übertragen wird, während ein zweiter Schließerkontakt direkt über die Klemmenleiste für die Festverdrahtung zugänglich ist.
-
Beschriftbare Taster: Die Tasterkappen unterstützen eine individuelle Kennzeichnung mit einsteckbaren Beschriftungsschildern für eine klare Bedienerführung.
Anwendungen
- Leitsysteme für die diskrete Fertigung, die physische Start-, Stopp- und Zyklussteuerungen erfordern.
- HMI-Stationen für schwere Maschinen, die eine lokal integrierte, festverdrahtete Not-Halt-Funktion erfordern.
- Nachrüstungsservice für Beckhoff CP6xxx/CP7xxx-Panelinstallationen.
Technische Daten
| Parameter |
Spezifikation |
| Hersteller |
Beckhoff Automation |
| Modellnummer |
C9900-E875 |
| Kompatible Baureihen |
CP6x32-00xx & CP7x32-00xx (15 Zoll ohne Tastatur) |
| Montageort |
Rechte Seite des Bedienpanels / Panel-PCs |
| Tastertyp |
18 x Siemens Signum quadratisch (30 x 30 mm) |
| Not-Halt-Taster |
1 x Siemens Signum, direkt verdrahteter Sicherheitskanal |
| Signalübertragung |
CP-Link oder USB (Digitalsignal für den 1. Schließerkontakt) |
| Parallele Festverdrahtung |
Klemmenleisten-Schnittstelle für den 2. Schließerkontakt |
| Signallampensteuerung |
Ausschließlich über CP-Link- oder USB-Kommunikation |
| Statusphase |
Servicephase (Unterstützung für Ersatzteile älterer Modelle) |
| Versandgewicht (berechnet) |
5,0 kg |
Erkenntnisse aus der praktischen Entwicklung
Alternative Modelle und Kompatibilität
Da sich dieses Modul in der offiziellen Beckhoff-Servicephase befindet, müssen Sie sicherstellen, dass Ihr Panel PC oder Control Panel über die erforderliche Firmwareversion verfügt, um den internen USB-/CP-Link-Controller zu erkennen. Bei älteren CP6x32-Architekturen sind möglicherweise ältere Windows-Treiberprofile erforderlich, um alle 18 Drucktastenanzeigen korrekt zuzuordnen.
Anwendungsfallstricke und technische Hinweise
Wenn alle 18 Signallampen gleichzeitig leuchten, kann dies den internen Stromverteilungskreis des Panel-HMI belasten. Um Kommunikationsabbrüche über USB zu verhindern, verwenden Sie eine hochwertige geschirmte USB-Verbindung oder versorgen Sie das Host-Control-Panel über eine isolierte 24-V-Gleichstromquelle, um Erdschleifenströme zu vermeiden, die in die Signalleitung eingekoppelt werden.
Tipps zur Inbetriebnahme und Verdrahtung
Verdrahten Sie den Not-Halt-Taster immer über den direkt verdrahteten Kontaktklemmenblock unmittelbar mit Ihrem Sicherheitsrelais oder Ihrer fehlersicheren SPS (z. B. TwinSAFE), anstatt sich auf das CP-Link/USB-Feldbussignal zu verlassen. Dadurch werden die Anforderungen an Sicherheitskreise der Kategorie 4 / PL e erfüllt, da die Unabhängigkeit auf Hardwareebene vom Ausführungszyklus des HMI-Betriebssystems erhalten bleibt.
Installationsrichtlinien
KRITISCHER SICHERHEITSHINWEIS
Überprüfen Sie vor der Montage oder Verdrahtung der Erweiterung C9900-E875, dass das Host-Control-Panel und alle zugehörigen Stromversorgungen vollständig spannungsfrei sind. Wird die Stromversorgung nicht physisch getrennt, können der interne CP-Link/USB-Kommunikationstransceiver beschädigt und unerwartete Auslösungen des Sicherheitskreises verursacht werden.
1
Richten Sie den mechanischen Montagewinkel des C9900-E875 an der rechten Montageschiene des CP6xxx/CP7xxx Control Panels aus. Stellen Sie sicher, dass die Dichtungen bündig anliegen, damit die Gehäuseintegrität erhalten bleibt.
2
Sichern Sie die Befestigungsschrauben mit dem korrekten Anzugsdrehmoment, um eine Verformung des Schalttafelrahmens oder eine Beeinträchtigung der IP-Schutzart zu vermeiden.
3
Führen Sie die zweikanaligen Leitungen des Not-Halts direkt von den Klemmenblöcken zur Sicherheitsauswerteeinheit. Verbinden Sie das physische USB- oder CP-Link-Schnittstellenkabel mit der Host-Steuereinheit.
