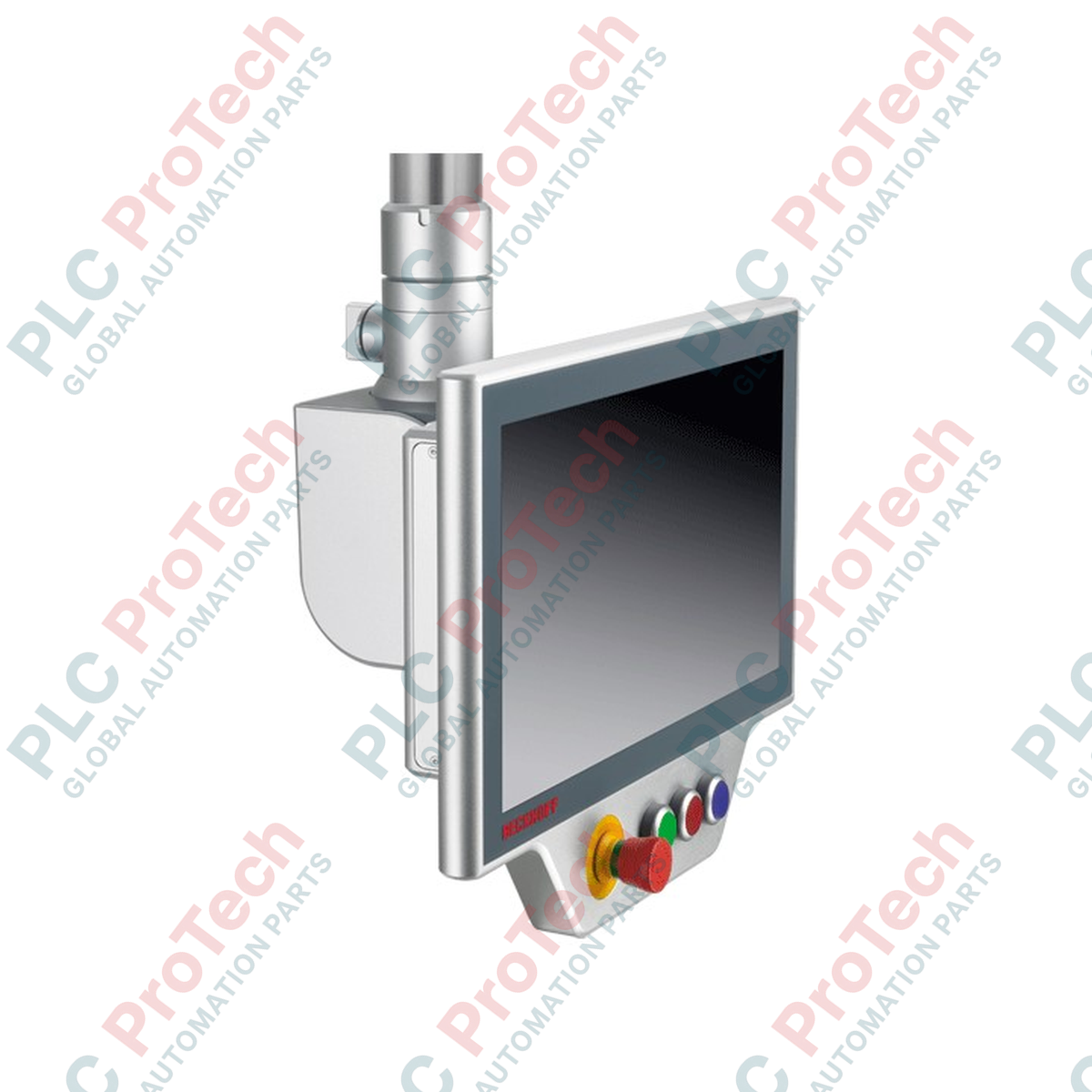

Beckhoff C9900-G055 Kompakte Drucktaster-Erweiterung für Bedienpanels im Querformat

Beschreibung

Das speziell für die physische Systemintegration unterhalb querformatiger CP39xx Control Panels sowie CP32xx-1600- oder CP37xx-1600-Panel-PCs entwickelte Beckhoff C9900-G055 bietet eine robuste, haptische mechanische Bedienerschnittstelle für sicherheitskritische und häufig ausgeführte manuelle Steueraktionen. Durch die Kombination direkter mechanischer Schaltung mit standardisierten industriellen Busschnittstellen verbindet diese Erweiterung die physische Bedienersteuerung mit softwarebasierten Visualisierungsumgebungen. Das Panel verfügt über langlebige Komponenten der Serie RAFI RAFIX 22FS+, einschließlich eines dedizierten Not-Halt-Betätigers mit hoher Zuverlässigkeit. Durch die unabhängige Führung sicherheitskritischer Öffnerkontakte vom System-USB-Bus erfüllt das Gerät moderne Anforderungen an die funktionale Sicherheit und vereinfacht gleichzeitig die gesamte Komplexität der Panelmontage erheblich.

Hauptmerkmale

• Optimierte Bauform: Für die horizontale Montage direkt unter querformatigen Multitouch-Panels entwickelt.
• Tasten mit ausgeprägtem Druckpunkt: Ausgestattet mit robusten runden RAFI RAFIX 22FS+-Tastenschaltern mit 30 mm Durchmesser für eine eindeutige haptische Betätigungsrückmeldung.
• Integrierte Statusanzeige: Jede Standardtaste verfügt über eine integrierte Signallampe, die über USB gesteuert werden kann.
• Dedizierte physische Sicherheit: Ausgestattet mit 1 robusten RAFI RAFIX 22FS+ Not-Halt-Taster mit redundanten Sicherheitskontaktpfaden.
• Kommunikation über zwei Pfade: Standardtasten kommunizieren sowohl über USB (1 Schaltkontakt und LED-Treiber) als auch über einen festverdrahteten 19-poligen Rundsteckverbinder und bieten dadurch maximale Signalflexibilität.
• Individuelles Beschriftungssystem: Für Einsätze mit Einsteckschlitzen zur direkten Beschriftung von Druckknopfkappen konzipiert, um anwendungsspezifische Kennzeichnungen zu ermöglichen.

Anwendungen

• Automobilmontagelinien: Lokale manuelle Bedienstationen, die eine direkte physische Betätigung des Not-Halts erfordern.
• Steuerung schwerer Maschinen: Integration unterhalb von Multitouch-Panels für kontinuierliche manuelle Tipp- oder Referenziersequenzen.
• Visualisierung von Prozessanlagen: Festverdrahtete Übersteuerungen für sicherheitskritische Ventile oder Pumpensysteme neben dynamischen grafischen HMIs.
• Pharmazeutische Anlagen und Reinraum-Panels: Robuste Ausführung mit IP-Schutzart für Anwendungen, bei denen Bediener schwere Schutzhandschuhe tragen.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Der C9900-G055 verwendet eine äußerst zuverlässige zweikanalige Verbindungsstruktur, die sowohl für nicht sicherheitsrelevante HMIs als auch für sicherheitskritische Hardwarearchitekturen ausgelegt ist.

Empirische technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der C9900-G055 ist physisch ausschließlich für Landscape-Multitouch-Panels kundenspezifisch profiliert. Versuchen Sie nicht, diese Verlängerung an ältere Single-Touch-Panels oder Systeme im Hochformat anzupassen, da die Ausrichtungsbügel und Polyurethan-Dichtungsprofile nicht übereinstimmen. Für Modelle im Hochformat beachten Sie die entsprechenden Konfigurationen mit dem Suffix für vertikale Verlängerungen.

Anwendungsfehler und technische Hinweise

Führen Sie bei der Signalverlegung in sicherheitskritischen Systemen den Not-Halt-Kreis niemals über die USB-Verbindung. Die USB-Verbindung ist ausschließlich für nicht sicherheitsrelevante HMI-Rückmeldungen vorgesehen (Status der Signalleuchten und Status der Bediener-Drucktasten). Die physischen Öffner-Sicherheitskreise müssen direkt über den 19-poligen Rundstecker zu zertifizierten Sicherheitsrelais oder Sicherheits-SPS-Eingängen (z. B. Beckhoff-TwinSAFE-EL6900-Klemmen) geführt werden.

Tipps zur Inbetriebnahme und Verdrahtung

Um die Schutzart IP65 der Panel-Baugruppe nach der mechanischen Verbindung zu gewährleisten, stellen Sie sicher, dass die kundenspezifische Dichtungsschnittstelle vor dem Anziehen der Verbindungsschrauben vollkommen eben und verdrehungsfrei ist. Ziehen Sie die mechanischen Befestigungsschrauben systematisch von der Mitte nach außen an, um einen gleichmäßigen Druck auf die Gummidichtung sicherzustellen.

Installationsrichtlinien

1. 1

   Reinigen und überprüfen Sie sorgfältig die Dichtflächen an der Unterseite des Landscape-Multitouch-Panels und der Oberseite des C9900-G055-Gehäuses.

2. 2

   Positionieren Sie die Polyurethan-Dichtung gleichmäßig im dafür vorgesehenen Kanal. Die Dichtung darf beim Einsetzen weder gedehnt noch zugeschnitten werden.

3. 3

   Verbinden Sie die Druckknopfverlängerung mechanisch mit der Basis des Panel-Chassis und ziehen Sie die Innensechskantschrauben gemäß den empfohlenen Montage-Drehmomentvorgaben des OEM fest.

4. 4

   Schließen Sie das 19-polige Rundkabel an, sichern Sie die Überwurfmutter fest, um die IP-Schutzart zu gewährleisten, und stecken Sie anschließend die zusätzliche USB-Busverbindung direkt in den Controller-Anschluss des Panel-PCs.
