Beschreibung

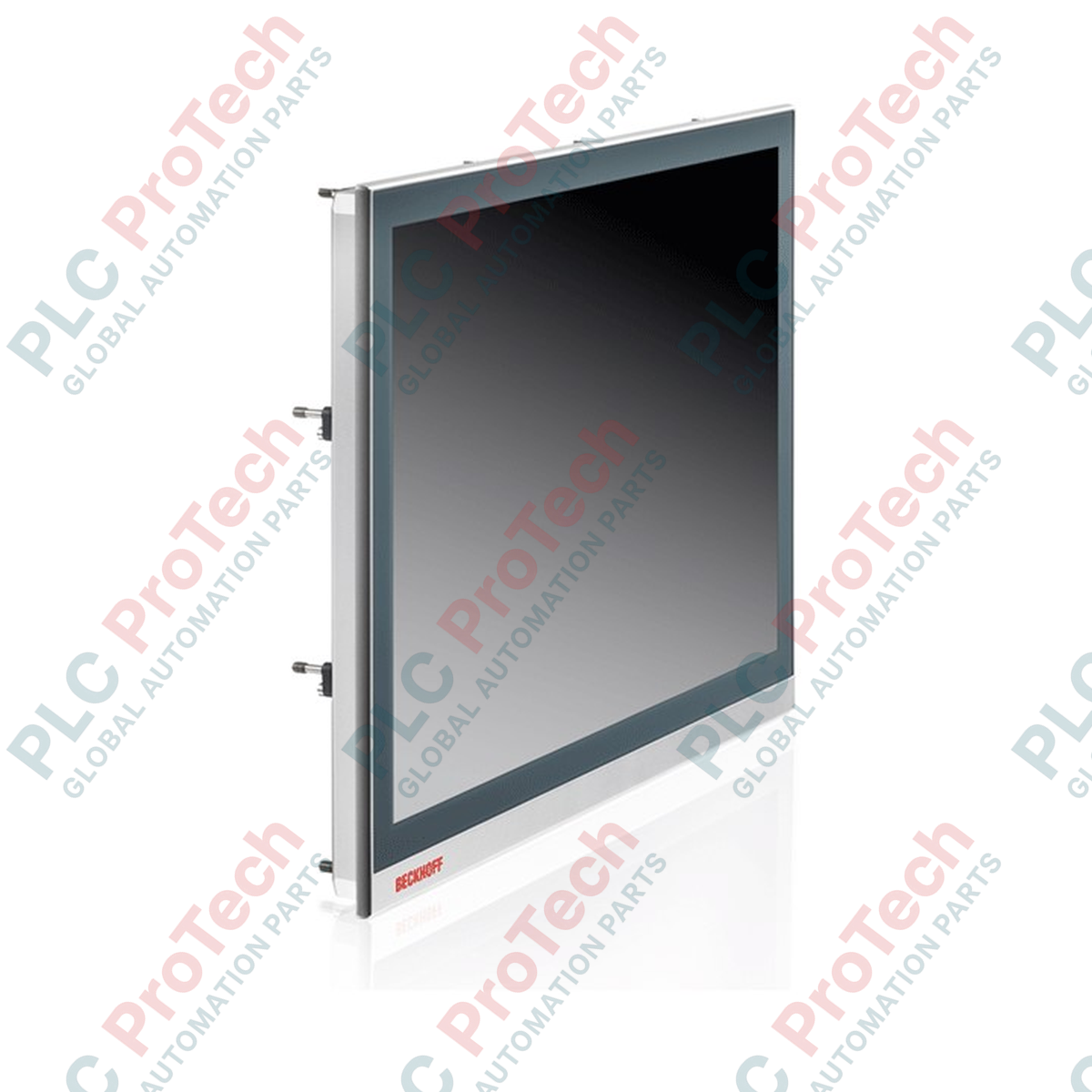

Das für anspruchsvolle industrielle HMI-Anwendungen entwickelte Beckhoff CP2916-0000 Control Panel vereint Multi-Touch-Funktionalität mit leistungsstarker Video- und USB-Signalübertragung. Dieses Einbaugerät verfügt über ein 15,6-Zoll-Breitbilddisplay und nutzt die DVI-E- und USB-E-2.0-Technologie, sodass die Bedieneinheit bis zu 50 Meter vom Industrie-PC entfernt betrieben werden kann. Die robuste Bauweise umfasst eine kratzfeste Glasfront und ein Aluminiumgehäuse, das für raue Fabrikhallen und komplexe Steuerungssystemumgebungen ausgelegt ist.
Der integrierte Multi-Finger-Touchscreen unterstützt moderne, intuitive Bedienoberflächen mit Gestensteuerung und ermöglicht Bedienern eine präzise Steuerung. Der Schutz der Vorderseite gemäß IP65 gewährleistet einen zuverlässigen Betrieb in Bereichen, die Flüssigkeiten, Staub und dauerhafter mechanischer Belastung ausgesetzt sind. Über die Remote-Anschlüsse DVI-E und USB-E 2.0 werden Standardsignale des PCs über kostengünstige CAT6A-Kabel übertragen, ohne die Bildschirmauflösung oder die Reaktionsgeschwindigkeit der Peripheriegeräte zu beeinträchtigen.
Merkmale
-
Breitbilddisplay mit hoher Auflösung: Ausgestattet mit einem 15,6-Zoll-TFT-Bildschirm mit einer Auflösung von 1366 x 768 und einem Seitenverhältnis von 16:9.
-
Erweiterte Installationsreichweite: Die Verbindungstechnologie DVI-E und USB-E 2.0 ermöglicht eine räumliche Trennung von PC und Panel über Entfernungen von bis zu 50 Metern.
-
Industrietauglicher Schutz gegen Eindringen: Bietet Schutzart IP65 an der Vorderseite und IP20 an der Rückseite.
-
Effiziente mechanische Montage: Die integrierte Installation mit ausziehbaren Klemmhebeln macht lose Montageteile überflüssig und beschleunigt die Integration.
-
Industrietauglicher Multi-Touch: Die kapazitive Touchscreen-Technologie unterstützt Bedienungen mit mehreren Fingern und ist durch robustes Glas geschützt.
Anwendungen
- Steuerung von Fahrzeugmontagelinien und schweren Maschinen
- Überwachung der Stromerzeugung und von Industriekesseln
- Chemische Prozessanlagen und Wasser-/Abwasseraufbereitungsanlagen
- Materialfördersysteme und Distributionszentren
Technische Daten
| Hersteller |
Beckhoff Automation |
| Artikelnummer / Modell |
CP2916-0000 |
| Gerätetyp |
Integriertes Multi-Touch-Bedienpanel |
| Bildschirmgröße |
15,6 Zoll |
| Bildschirmauflösung |
1366 x 768 (Seitenverhältnis 16:9) |
| Touch-Technologie |
Projiziert-kapazitiver Multi-Touch (PCT) |
| Gehäusematerial |
Aluminium-Frontgehäuse mit Glasfront, rückseitige Abdeckung aus Stahlblech |
| Schutzart |
Vorderseite IP65, Rückseite IP20 |
| Anschlusstechnik |
DVI-E und USB-E 2.0 (über RJ45) |
| Betriebsabstand |
Bis zu 50 m (DVI-E/USB-E 2.0); bis zu 5 m (Standard-DVI/USB) |
| Stromversorgung |
24 V DC (Grenzwerte: -15% / +20%) |
| Betriebstemperatur |
0 bis 55 °C |
| Montageart |
Ausziehbare Klemmhebel |
| Gewicht |
5,0 kg |
Anschlüsse und Schnittstellen
| Schnittstellentyp |
Funktionsbeschreibung |
| DVI-E-Eingang |
Verbindet den Standard-DVI-Ausgang eines PCs für die Übertragung von Bildsignalen über Entfernungen von bis zu 50 Metern |
| RJ45-Anschluss (USB-E 2.0) |
Verlängert USB-2.0-Signale (480 Mbit/s) vom Host-PC über Entfernungen von bis zu 50 Metern |
| USB-3.0-Eingang (Typ B) |
Ermöglicht eine direkte lokale USB-Verbindung über Entfernungen von bis zu 5 Metern |
| 2 x USB 3.0 (Typ A) |
Peripherieanschlüsse an der Rückseite (bei Entfernungen über 3 Meter auf USB-2.0-Geschwindigkeit beschränkt) |
| Stromanschluss |
3-poliger Stromversorgungs-Klemmenblock für den 24-V-DC-Anschluss |
Installationshinweise
- Stellen Sie sicher, dass die Abmessungen des Schalttafelausschnitts genau den Herstellerangaben für die 15,6-Zoll-Gehäusevariante entsprechen.
- Um die Schutzart IP65 für die Frontblende zu erreichen, stellen Sie sicher, dass die Dichtung korrekt sitzt und die Montagefläche glatt und eben ist.
- Setzen Sie die integrierten ausziehbaren Klemmhebel ein und ziehen Sie sie fest, um das Gehäuse sicher an der Montagewand oder im Schaltschrank zu befestigen.
- Schließen Sie zum Schutz vor elektromagnetischen Störungen ein Schutzerdungskabel (PE) mit großem Querschnitt an die Erdungsklemme auf der Rückseite des Geräts an.
- Halten Sie oberhalb und unterhalb des hinteren Gehäuses einen Mindestabstand von 50 mm ein, um eine natürliche Konvektionskühlung zu ermöglichen.
Konformität und Zertifizierungen
- CE
- UL (gelistet für industrielle Steuerungseinrichtungen)
