Beschreibung

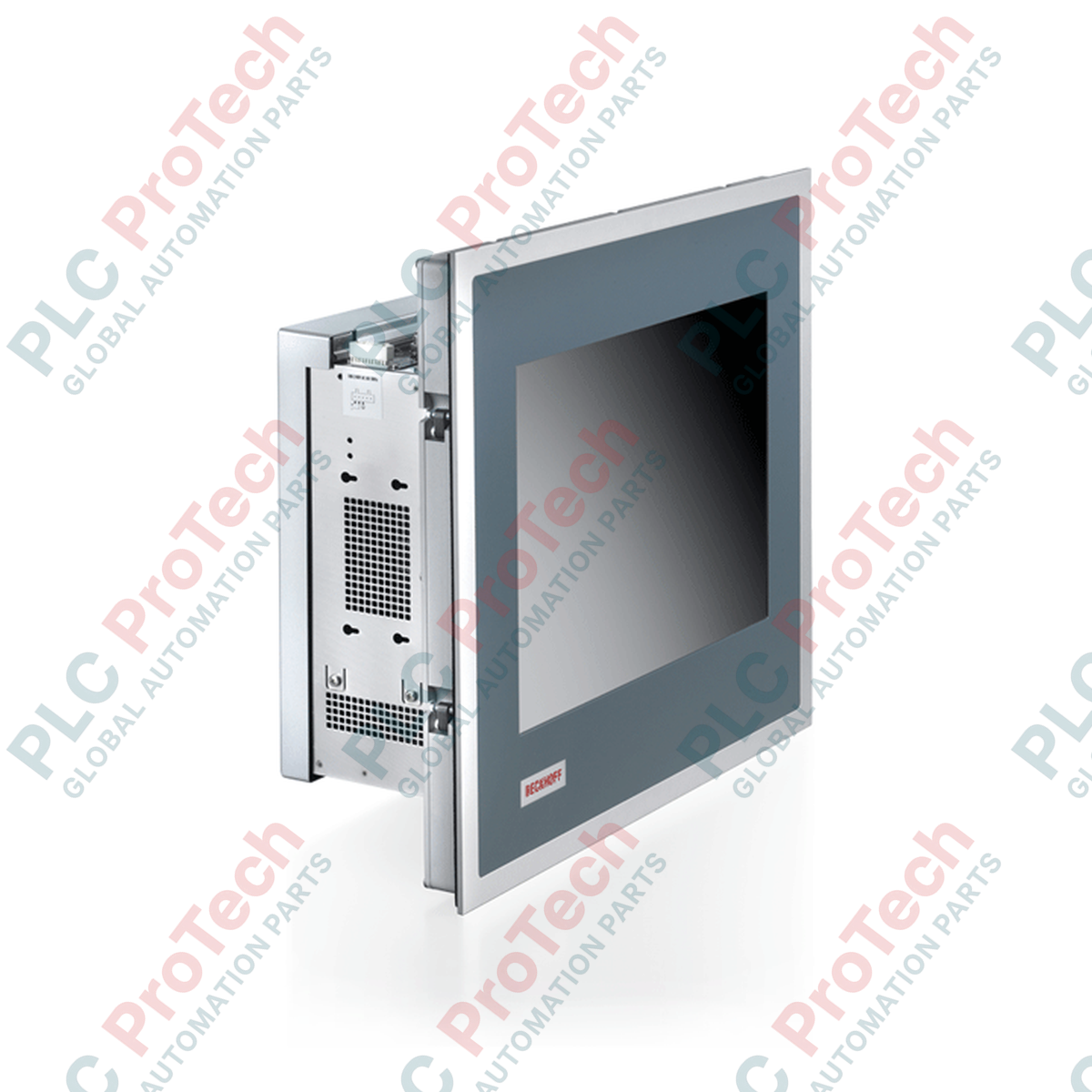

Der BECKHOFF CP6502-0021-0080 ist ein industrieller Einbau-Panel-PC, der für die Installation in Schaltschränken und anspruchsvolle Bedienaufgaben entwickelt wurde. Ausgestattet mit einem 15-Zoll-TFT-Display und einer Auflösung von 1024 x 768 Pixeln bietet dieser Panel-PC eine klare Visualisierungsschnittstelle für Bediener und Systemintegratoren, die komplexe industrielle Prozesse verwalten.

Der CP6502-0021-0080 ist für den Einsatz unter anspruchsvollen industriellen Bedingungen ausgelegt und verfügt über eine robuste mechanische Konstruktion mit ausziehbaren Klemmhebeln. Dieser Befestigungsmechanismus vereinfacht die Installation und sorgt für eine zuverlässige Abdichtung der Front, ohne dass sich Komponenten lösen können. Das Gehäuse ist so aufgebaut, dass die Schutzbereiche effektiv getrennt werden und die vordere Bedienerschnittstelle vom rückseitigen Elektronikbereich isoliert bleibt.

Diese Computing-Plattform dient als zuverlässige Steuerungseinheit und ist mit leistungsstarken Industrie-PC-Motherboards kompatibel. Sie unterstützt Mehrkernprozessoren, PCIe- und PCI-Erweiterungssteckplätze sowie großzügige Speicherkonfigurationen für den Betrieb anspruchsvoller Automatisierungssoftware. Durch die Kombination einer robusten physischen Schnittstelle mit skalierbarer Rechenleistung eignet sich das Gerät optimal für Visualisierung, Steuerung und standardmäßige industrielle Kommunikationsaufgaben.

Merkmale

• Industrietaugliches 15-Zoll-TFT-Display mit einer Auflösung von 1024 x 768 Pixeln.
• Robuster Frontseitenschutz gemäß IP65, staubdicht und beständig gegen Wasserstrahlen.
• Rückseitiges Gehäuse gemäß IP20 für die sichere Installation in trockenen Umgebungen innerhalb von Schaltschränken.
• Werkzeuglose, ausziehbare Klemmhebel für eine schnelle und vibrationsbeständige Montage.
• Großer Betriebstemperaturbereich von 0 bis 55 degC für anspruchsvolle Umgebungsbedingungen in der Produktion.
• Platzsparende Konstruktion zur Aufnahme standardmäßiger Industrie-Motherboard-Architekturen sowie zur Erweiterung mit PCIe-/PCI-Karten.

Anwendungen

• Zentrale Bedienerschnittstelle und Visualisierungskonsole in Produktionsumgebungen.
• Zentraler Steuerungscomputer für automatisierte Produktionslinien und Bearbeitungsmaschinen.
• Integrierte Datenaufzeichnungs- und Überwachungszentrale für industrielle Netzwerke.
• Integration in Bedienpanels für den allgemeinen Maschinenbau und den Systemaufbau.

Technische Daten

Allgemeines und Display

Mechanik und Umgebungsbedingungen

Installationshinweise

1. Überprüfen Sie, ob der Schalttafelausschnitt dem vorgegebenen Außenprofil für einen 15-Zoll-Beckhoff-Panel-PC entspricht.
2. Stellen Sie sicher, dass alle elektrischen Stromquellen zum Schaltschrank vollständig spannungsfrei geschaltet sind, bevor Sie mit der Installation beginnen.
3. Setzen Sie den CP6502-0021-0080 von der Außenseite der Schaltschranktür oder -wand in den Ausschnitt ein.
4. Betätigen und ziehen Sie die ausziehbaren Klemmhebel von der Rückseite an, um das Chassis zu befestigen und die vordere IP65-Dichtung abzudichten.
5. Verbinden Sie den Schutzleiteranschluss des Systems mit dem dafür vorgesehenen Anschluss am PC-Gehäuse.
6. Schließen Sie alle erforderlichen Peripherie-, Kommunikations- und Stromversorgungskabel an. Halten Sie Signalleitungen nach Möglichkeit von Stromleitungen getrennt.
7. Führen Sie erste Funktionstests durch, um die Displayfunktion, den Kommunikationsstatus und die Verbindung der Peripheriegeräte zu überprüfen.
