Beschreibung

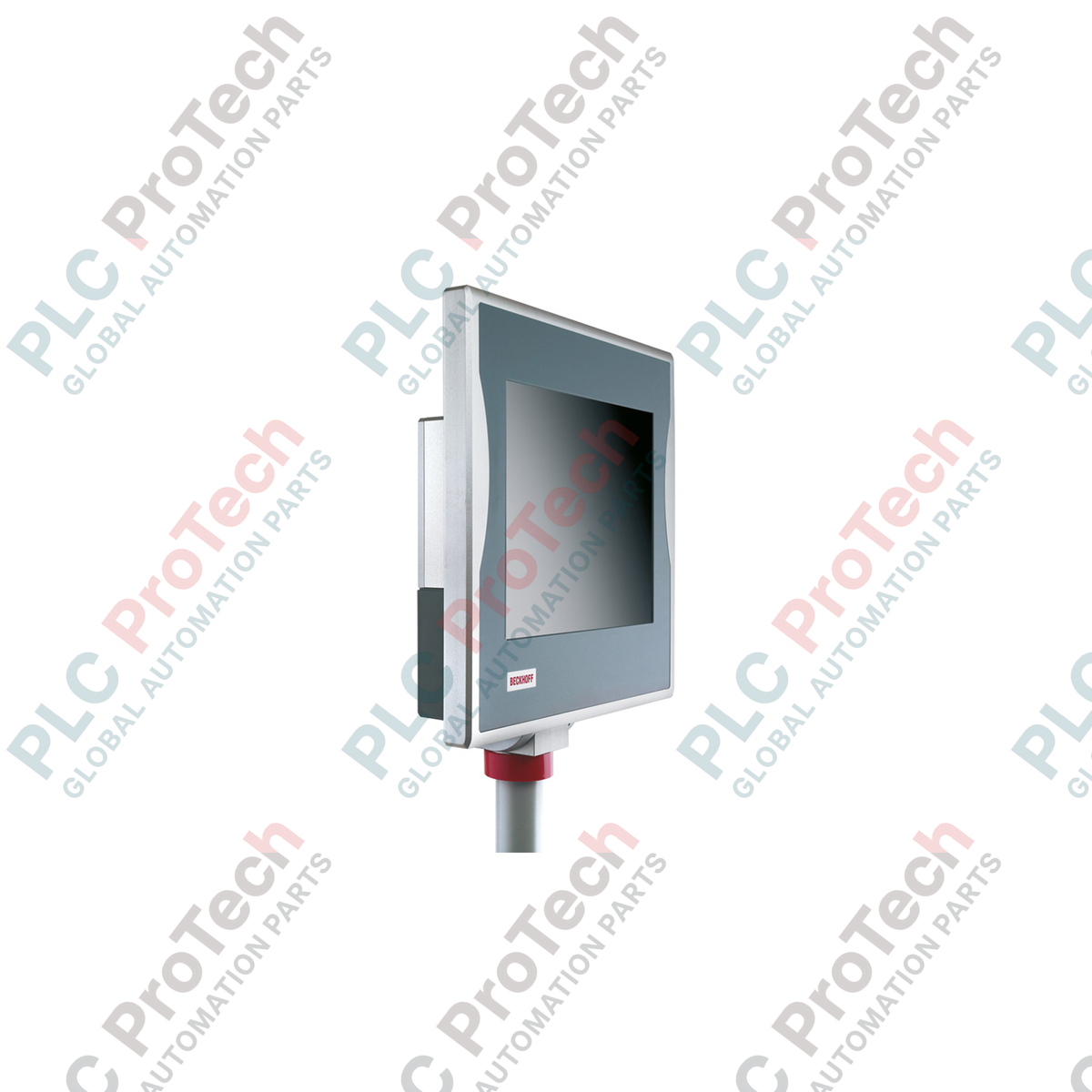

Der BECKHOFF CP7203-0021-0060 ist ein leistungsstarker Economy-Panel-PC für die Montage an einem Montagearm. Er kombiniert ein industrielles Bedienpanel mit einem integrierten PC-System. Mit seinem 19-Zoll-TFT-Display und einer gestochen scharfen Auflösung von 1280 x 1024 bietet das Gerät robuste Visualisierungs- und Rechenleistung direkt auf Maschinenebene, ohne dass ein separater Schaltschrank erforderlich ist.

Das Gerät verfügt über ein robustes Aluminiumgehäuse gemäß IP65 und ist für den Einsatz in anspruchsvollen Fertigungsumgebungen optimiert. Das Wärmemanagement erfolgt effizient über eine passive Kühlkörperstruktur zwischen dem Bedienpanel und dem Erweiterungs-PC. Ein interner Umluftventilator sorgt dabei für eine gleichmäßige Wärmeverteilung über alle Gehäusewände. Dadurch ist ein zuverlässiger Betrieb bei Temperaturen von 0 bis 45 °C möglich.

Das System verfügt über einen separaten, geschützten Verdrahtungsbereich für bis zu sechs IP65-Steckverbinder und ermöglicht dadurch eine sichere und saubere Führung von Ethernet- und Stromkabeln. Der drehbare Montagearmadapter ist mit standardmäßigen 48-mm-Rohrsystemen kompatibel. Dieser Panel-PC lässt sich dadurch flexibel positionieren und bietet Bedienern auf der Werkshalle eine optimale Ergonomie.

Funktionen

• Hochauflösendes 19-Zoll-TFT-Display (1280 x 1024 Pixel) für eine klare Visualisierung für Bediener.
• Robustes, vollständig abgedichtetes Aluminiumgehäuse gemäß IP65 für zuverlässigen Schutz vor Staub und Feuchtigkeit.
• Drehbarer Montagearmadapter, kompatibel mit 48-mm-Rohrsystemen von Rittal und Rolec.
• Effizientes passives Kühldesign mit einer speziell entwickelten Kühlkörperstruktur und einem internen Luftverteilungsventilator.
• Integrierte industrielle 3,5-Zoll-Hauptplatine mit Unterstützung für leistungsstarke Intel-Prozessorarchitekturen.
• Geschützter Anschlussraum für die Verdrahtung mit bis zu sechs IP65-Steckverbindern.
• Integriertes 24-V-DC-Netzteil, ausgelegt für stabile industrielle Stromnetze.

Anwendungen

• Mensch-Maschine-Schnittstelle (HMI) auf Maschinenebene und übergeordnete Steuerung.
• Automatisierte Fertigungslinien, die Bedienpanels mit Montagearm erfordern.
• Materialhandhabungs-, Logistik- und Montagesysteme.
• Industrielle Visualisierung in staubigen, feuchten oder waschbereichsnahen Produktionszonen.

Technische Daten

Installationsrichtlinien

1. Spannungsfreischaltung: Stellen Sie sicher, dass alle eingehenden 24-V-DC-Stromquellen vor der Montage, Konfiguration oder dem Anschließen des Geräts vollständig spannungsfrei geschaltet sind.
2. Montage: Befestigen Sie den PC sicher an einem kompatiblen Montagearmsystem mit 48-mm-Rohr. Vergewissern Sie sich, dass der drehbare Adapter verriegelt und entsprechend den konstruktiven Anforderungen Ihrer Montagevorrichtung eingestellt ist.
3. Luftzirkulation: Halten Sie rund um die rückseitige Kühlkörperstruktur des PCs einen Freiraum von mindestens 20 cm (7,9 Zoll) ein, damit eine ausreichende Konvektionskühlung gewährleistet ist.
4. Verkabelung: Führen Sie alle Anschlusskabel sicher durch das Rohr des Montagearms in den vorgesehenen IP65-Verdrahtungsbereich.
5. Umgebungsabdichtung: Ziehen Sie die Zugangsklappe des Verdrahtungsbereichs sicher fest und verschließen Sie alle nicht verwendeten Anschlussports mit Schutzkappen der Schutzart IP65, um die Umgebungsabdichtung zu erhalten.

Empfehlungen für den Austausch

• Konfiguration sichern: Erstellen Sie vor dem Austausch eines aktiven CP7203-Geräts eine vollständige Systemsicherung des Betriebssystems, des Speicherlaufwerks, der TwinCAT-Konfigurationen und der aktiven Lizenzen.
• Technische Daten abgleichen: Stellen Sie sicher, dass das Ersatz-PC-Modell hinsichtlich Rechenleistung, RAM und Anschlusskonfiguration des Terminals mit dem vorhandenen Gerät übereinstimmt, um Laufzeit- und Softwarekompatibilitätsfehler zu vermeiden.
