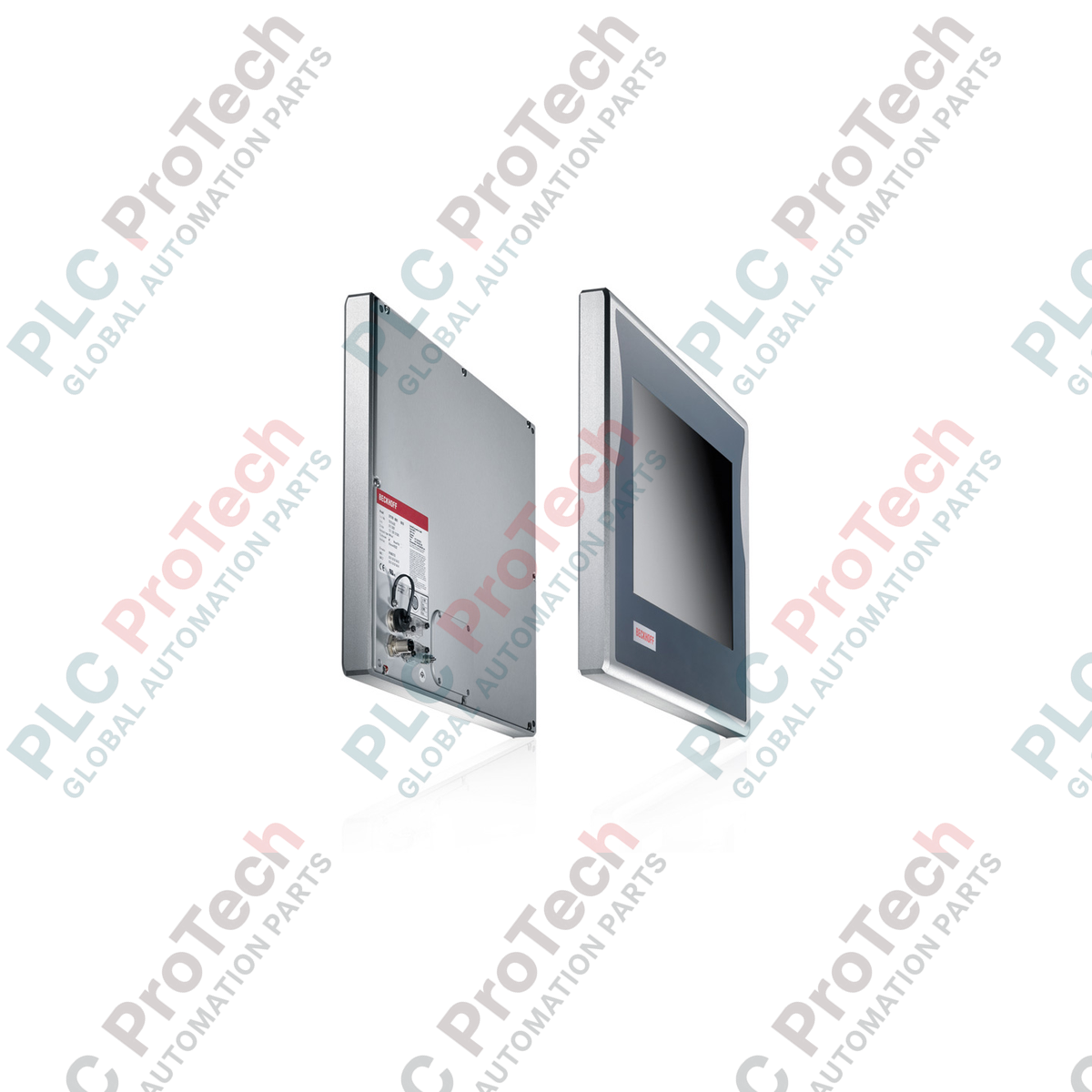

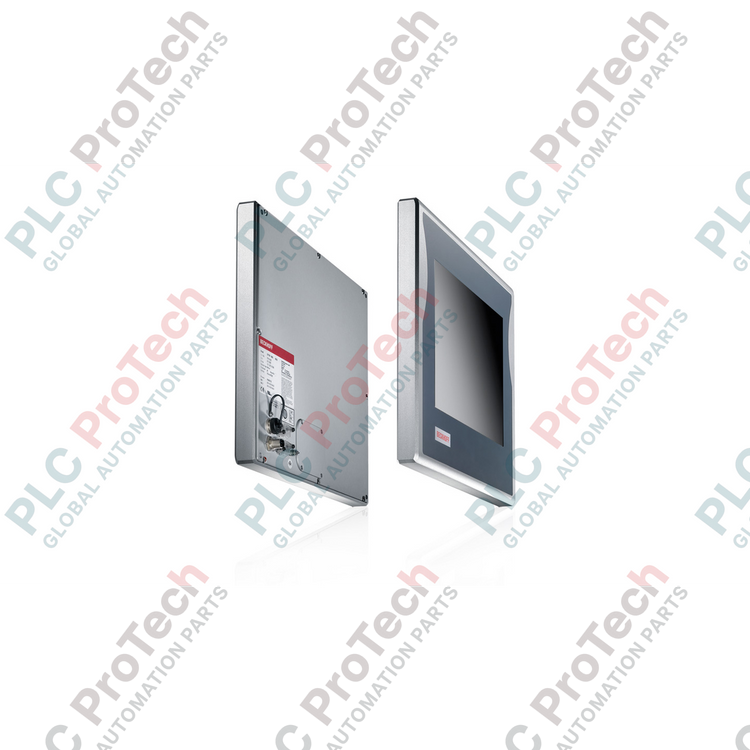

Beckhoff CP7702-0021-0050 Bedienpanel 15-Zoll-Panel-PC

SKU CP7702-0021-0050

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: BECKHOFF
Produkt-Nr.: CP7702-0021-0050
Herkunftsland:Deutschland
Produkttyp: Panel-PCs
Zahlung: T/T, Western Union
Gewicht: 500g
Abmessungen: 450 x 380 x 180 mm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

Der Beckhoff CP7702-0021-0050 wurde als kompakte, an der Maschine montierte Bedienerschnittstelle konzipiert und kombiniert ein hochauflösendes 15-Zoll-Display mit einer industrietauglichen Hauptplatine auf Basis der Intel-Atom-x5-Prozessorserie. Der robuste Panel-PC ist für die Montage an einem Montagearm ausgelegt und verfügt über ein vollständig abgedichtetes Aluminiumgehäuse, das umfassenden Schutz vor Staub und Feuchtigkeit bietet. Zwei integrierte Gigabit-Ethernet-Ports sowie dedizierte RS232-Optionen für die serielle Kommunikation gewährleisten eine Hochgeschwindigkeitsanbindung an den Feldbus und eine nahtlose Schnittstellenintegration in TwinCAT-gesteuerten Topologien.

Wichtige Merkmale

Industrielles Display-Panel: 15-Zoll-Aktivdisplay mit gestochen scharfer Auflösung von 1024 x 768, optimiert für die HMI-Visualisierung.
Robuster Umweltschutz: IP65-zertifiziertes Aluminiumgehäuse, ausgelegt für raue Werkstattumgebungen und den Schutz vor Flüssigkeitsspritzern.
Effiziente Prozessorarchitektur: Unterstützt energieeffiziente Intel-Atom-x5-E39xx-Multi-Core-Prozessoren, optimiert für eine geringe Wärmeabgabe.
Hochgeschwindigkeitskommunikation: Zwei unabhängige 10/100/1000BASE-T-RJ45-Ethernet-Ports zur Trennung des Steuerungsnetzwerkverkehrs von Unternehmensnetzwerken.
Vielseitige Montage-Schnittstelle: Integrierter Anschluss für einen rückseitigen Montagearm mit 4 x M6-Gewindebohrungen.

Anwendungen

Mensch-Maschine-Schnittstelle (HMI) auf Maschinenebene in der Automobilmontage.
Steuerung und Überwachung in Produktionsanlagen für Lebensmittel, Getränke und Verpackungen.
Bedienpanels für pharmazeutische Verarbeitungslinien, die abwaschbeständige Hardware erfordern.
Integrierte Terminals für die Materialhandhabung und Lagerlogistik.

Technische Daten

Parameter	Spezifikation
Hersteller	Beckhoff Automation
Modellnummer	CP7702-0021-0050
Displaygröße	15 Zoll
Displayauflösung	1024 x 768 Pixel
Prozessorunterstützung	Intel Atom x5-E3930 1,3 GHz (2 Kerne) / x5-E3940 1,6 GHz (4 Kerne)
Arbeitsspeicher	4 GB DDR4-RAM (erweiterbare Konfigurationsoptionen verfügbar)
Speicherschnittstelle	CFast-Kartensteckplatz (unterstützt bis zu 320 GB Hochgeschwindigkeits-Flash-Speicher)
Ethernet-Ports	2 x 10/100/1000BASE-T (IP65-RJ45-Anschlüsse)
Serielle Schnittstelle	1 x RS232, DIN, 12-polig, IP65 (über D-Sub-9-poligen Adapter umwandelbar)
Eingangsspannung	24 V DC
Gehäusematerial	Stranggepresstes und gefrästes Aluminium
Schutzart	IP65 (staubdicht und gegen Wasserstrahlen geschützt)
Betriebstemperatur	0 bis 45 °C
Versandgewicht (berechnet)	8,0 kg (17,6 lbs)
Paketabmessungen (berechnet)	450 x 380 x 180 mm

Anschlüsse und Schnittstellen

Schnittstellenanschluss	Verbindungsprofil / Funktion
LAN1 / LAN2	IP65 RJ45 Gigabit-Ethernet für Werksbus- und IT-Integration
COM1	DIN-12-poliger Rundanschluss für die serielle RS232-Kommunikation
Stromeingang	24-V-DC-Klemmenblock-Schnittstelle für eine zuverlässige Stromverteilung

Erfahrungsbasierte technische Erkenntnisse

Alternative Modelle und Kompatibilität

Der CP7702-0021-0050 bietet eine dedizierte Rechenleistung, die der TwinCAT-3-Leistungsklasse 40 (oder 50, abhängig von der gewählten Multi-Core-CPU-Option) zugeordnet ist. Er dient als direktes Upgrade für ältere CP77xx-Panel-Varianten und verwendet aktualisierte CFast-Speicherformate anstelle älterer CF-Komponenten. Beim Übertragen von Projekten von älteren Hardwareplattformen die Lizenzanforderungen der TwinCAT-Laufzeitumgebung (TC3: 40/50) überprüfen.

Anwendungsfallen und technische Hinweise

Die Schutzart IP65 gewährleistet zwar eine hervorragende Abdichtung, dieser Panel-PC ist jedoch vollständig auf passive Wärmekonvektion angewiesen. In beengten oder unbelüfteten Einbauumgebungen darf die Umgebungstemperatur 45 °C nicht überschreiten. Ein längerer Betrieb oberhalb dieses Grenzwerts führt dazu, dass der Intel-Atom-Prozessor thermisch drosselt, wodurch die Echtzeitsteuerungsfähigkeit innerhalb kritischer TwinCAT-Tasks beeinträchtigt wird.

Tipps für Inbetriebnahme und Verdrahtung

Um die strenge Schutzart IP65 aufrechtzuerhalten, die richtigen Rundsteckverbinder-Adapter und IP65-zertifizierten RJ45-Kommunikationskabel verwenden. Die Aluminiumrückwand stets über einen dedizierten Erdungsleiter mit den integrierten M6-Befestigungsbolzen erden. Sicherstellen, dass die 24-V-DC-Stromleitung durch ein abgeschirmtes Kabel geführt wird, um die empfindliche PC-Elektronik vor hochfrequentem Rauschen benachbarter Frequenzumrichter (VFDs) zu schützen.

Installationsrichtlinien

KRITISCHER WARNHINWEIS: Vor der Montage, Verdrahtung oder Wartung dieses Geräts alle Zuleitungen der 24-V-DC-Stromversorgungen freischalten und gegen Wiedereinschalten sichern. Sicherstellen, dass jegliche verbleibende statische Ladung vom Metallgehäuse abgeleitet wird, bevor externe Kommunikationsanschlüsse berührt werden. Fehler bei der elektrischen Erdung können zu irreparablen Schäden an den Komponenten der integrierten Hauptplatine führen.

1 Die Rückwandhalterung mithilfe der vier hinteren Gewindebohrungen M6 x 18 mm am Adapter des standardmäßigen Montagearms ausrichten.

2 Die Befestigungsschrauben einsetzen und sichern. Dabei sicherstellen, dass sie mit dem empfohlenen Drehmoment angezogen werden, ohne die hintere Aluminiumplatte zu stark zu durchdringen.

3 Den Schutzerdungsleiter direkt mit einem der dafür vorgesehenen Erdungsanschlüsse am hinteren Gehäuse verbinden.

4 Die IP65-Ethernetkabel, Dichtverschraubungen und den 12-poligen RS232-Adapter sicher an die jeweils vorgesehenen Buchsen anschließen und einstecken.

5 24-V-DC-Spannung anlegen, gegebenenfalls das integrierte BIOS-Setup initialisieren und anschließend die TwinCAT-Projektdatei herunterladen.

FAQ

Was ist das primäre Befestigungssystem für diesen Panel-PC?

Dieses Modell verfügt auf der Rückseite über 4 Gewindebohrungen M6 zur direkten Befestigung an Halterungen und Adaptern für Montagearme.

Unterstützt dieses Modell Laufzeitfunktionen von TwinCAT 3?

Ja, es ist mit TwinCAT 3 kompatibel. Je nach Konfiguration der Prozessorkerne fällt es in die Performance-Stufe 40 oder 50.

Wie wird die IP65-Abdichtung an den Schnittstellenanschlüssen gewährleistet?

Alle Anschlüsse, einschließlich der beiden RJ45-Ethernet-Ports und des seriellen 12-poligen DIN-Anschlusses, verwenden IP65-abgedichtete Buchsengehäuse, für die passende IP65-Kabeladapter erforderlich sind.

Kann ich den Flash-Speicher dieses Industrieterminals erweitern?

Ja, die Speicherschnittstelle basiert auf einem CFast-Steckplatz. Sie können die serienmäßige CFast-Karte durch kompatible Karten mit einer Kapazität von bis zu 320 GB ersetzen.
